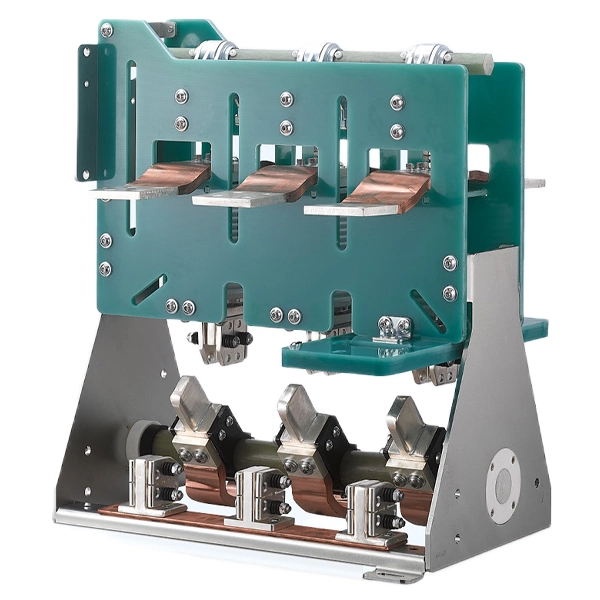

Interruptor isolador do disjuntor da unidade principal do anel 11KV
A empresa Cotenele é um fabricante profissional de componentes principais de um quadro de distribuição de média tensão e unidades principais de anel. A chave isoladora do disjuntor da unidade principal de anel 11KV da série KDV-12D / 1250-25 fabricada pela Contenele possui muitos recursos como facilidade de instalação, baixos requisitos de manutenção, vida útil estendida, dimensões compactas, economia e alta confiabilidade operacional. O circuito principal atende aos requisitos de que a corrente suportável de curto prazo é de 20kA por 4 segundos e 25kA por 3 segundos. As operações mecânicas do disjuntor a vácuo são de até 10.000 operações mecânicas, e o seccionador integrado ao disjuntor a vácuo é classificado para 3.000 operações mecânicas.

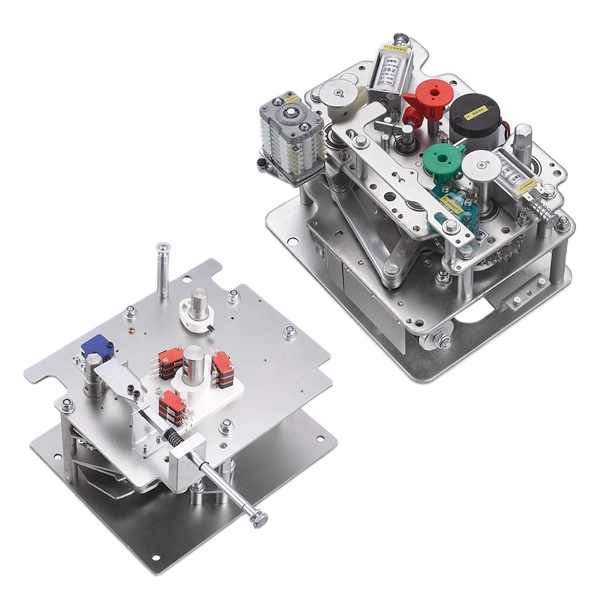

mecanismo de funcionamento do seccionador elétrico do interruptor de 11KV RMU
A empresa Cotenele é fornecedora dos componentes principais de RMU de média tensão da China, nosso mecanismo operacional de disjuntor elétrico de 11KV RMU série KDVM-12 / 1250-20 são os componentes principais das unidades principais de anel de média tensão (RMUs). Esses mecanismos operacionais do disjuntor e seccionador suportam religamento automático. A combinação do mecanismo operacional do disjuntor e do mecanismo operacional do seccionador fornece intertravamento mecânico seguro, garantindo alta confiabilidade e uma resistência mecânica substancial superior a 10.000 ciclos. Ambos os mecanismos operacionais atendem aos padrões nacionais, incluindo GB1984-2014 para disjuntores CA de alta tensão e GB/T1985-2023 para seccionadores CA de alta tensão e chaves de aterramento.

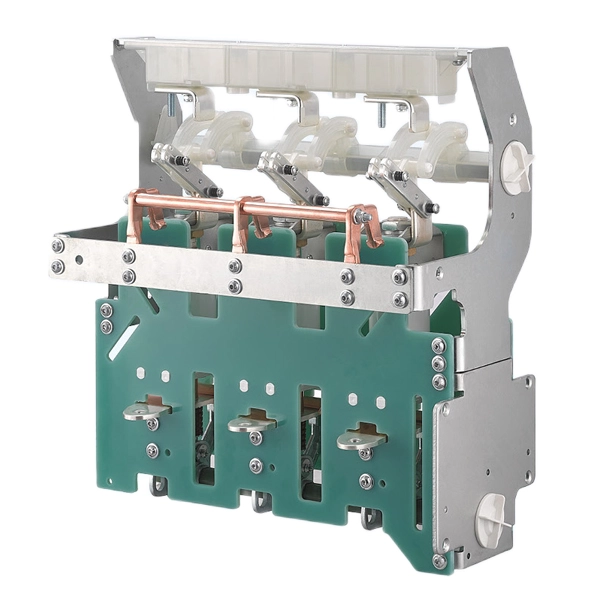

Seccionador do disjuntor a vácuo da unidade principal do anel 11KV
Cotenele é um fabricante profissional de componentes para unidades principais de anel isoladas a gás (RMUs) e painéis ecológicos em redes de distribuição de média tensão modernas. A tensão nominal de nossos produtos é de 12kV a 40,5kV. O seccionador do disjuntor a vácuo da unidade principal de anel 11KV da série KDV-12D / 630-20-S apresenta fácil instalação, requisitos mínimos de manutenção, longa vida útil, dimensões compactas e economia, garantindo uma operação segura e confiável. Todos os componentes que fabricamos estão em total conformidade com o padrão nacional, como GB1984-2014 para disjuntores CA de alta tensão e GB/T1985-2023 para seccionadores CA de alta tensão e chaves de aterramento.
Mecanismo isolador de disjuntor de média tensão 11KV
Cotenele é um dos principais parceiros da State Grid Corporation da China, nossos produtos, como unidades principais de anel de média tensão e comutadores ecológicos, são amplamente populares em seus projetos de distribuição de energia de média tensão. O mecanismo isolador de disjuntor de média tensão KDVM-12 / 630-20-S série 11KV fabricado pela Cotenele é um equipamento correspondente adequado para as operações de fechamento e abertura de disjuntores em unidades principais de anel de média tensão recarregáveis. de padrões e especificações relevantes, como GB1984-2014 "Disjuntores CA de alta tensão" e GB/T1985-2023 "Seccionadores CA de alta tensão e chaves de aterramento".
Interruptor de carga da unidade principal de anel de média tensão 11KV
Contenele é um fabricante principal de RMUs e seus componentes na China. A chave de carga da unidade principal de anel de média tensão KDK-12D / 630-20 série 11KV é um dos principais produtos de nossa empresa. "Interruptores de carga CA de alta tensão de 3,6kV ~ 40,5kV", GB16926-2009 "Interruptores de carga de alta tensão CA - aparelho de combinação de um fusível" e GB/T1985-2023 "Interruptores de isolamento CA de alta tensão e interruptores de aterramento".
Chave seccionadora de carga 11KV para unidade principal de anel de média tensão
A chave seccionadora de carga 11KV série KDK-12D / 800-20 para unidade principal de anel de média tensão são produtos importantes da empresa Cotenele, essas chaves seccionadoras de carga estão em conformidade com os requisitos de padrões e especificações relevantes, como GB3804-2017 "3.6kV ~ 40.5kV High Voltage AC Load Switches", GB16926-2009 "AC High Voltage Load Switches - One Fuse Combination Apparatus" e GB/T1985-2023 "Interruptores de isolamento CA de alta tensão e interruptores de aterramento". A corrente suportável de curto prazo do circuito principal deve atender a 20kA (4s) e 25kA (3s), e a vida mecânica do interruptor de carga deve ser de 5.000 vezes. A corrente suportável de curto prazo da chave de aterramento atende a 20kA (4s) e a vida mecânica é de 3.000 vezes.
Componentes da unidade principal de anel comum
Componentes do Circuito Primário
- Disjuntor a Vácuo (VCB)
- Chave seccionadora de carga (LBS)
- Seccionador (Isolador)
- Chave de aterramento
Componentes de proteção e medição
- Transformador de Corrente (TC)
- Transformador de Tensão (VT)
- Fusíveis
- Pára-raios
Componentes de Controle e Indicação
- Mecanismo Operacional
- Sistema de intertravamento
- Indicador de presença de tensão
- Blocos terminais secundários
Componentes de isolamento e suporte
- Isoladores
- Buchas
- Peças estruturais com isolamento sólido ou a gás
Dispositivos de comutação de chave em sistemas RMU
Disjuntor a Vácuo (VCB)
Um disjuntor a vácuo usa vácuo como meio isolante e extintor de arco. Seus contatos principais são selados dentro de um interruptor a vácuo. Quando o contato móvel se separa do contato fixo, é gerado um arco elétrico. Em um ambiente de vácuo, o arco se dispersa rapidamente e se extingue à medida que o vapor metálico se condensa. O arco é extinto naturalmente na corrente zero e a rigidez dielétrica é rapidamente restaurada.
Aplicação: Os VCBs são caracterizados por alta capacidade de interrupção, capacidade de operação frequente e baixos requisitos de manutenção. Eles são amplamente utilizados em sistemas de distribuição de 3–10kV para proteção e controle de linhas e equipamentos de energia. Eles podem interromper a corrente de carga normal e a corrente de falha de curto-circuito, fornecendo proteção contra sobrecarga, curto-circuito e subtensão. Os VCBs podem ser instalados em painéis extraíveis e fixos.
Aplicação: Os VCBs são caracterizados por alta capacidade de interrupção, capacidade de operação frequente e baixos requisitos de manutenção. Eles são amplamente utilizados em sistemas de distribuição de 3–10kV para proteção e controle de linhas e equipamentos de energia. Eles podem interromper a corrente de carga normal e a corrente de falha de curto-circuito, fornecendo proteção contra sobrecarga, curto-circuito e subtensão. Os VCBs podem ser instalados em painéis extraíveis e fixos.
Chave seccionadora de carga (LBS)
Uma chave seccionadora sob carga é um dispositivo de comutação localizado entre uma seccionadora e um disjuntor. É equipado com um mecanismo simples de extinção de arco e pode estabelecer e interromper a corrente de carga normal e a corrente de sobrecarga, mas não pode interromper a corrente de falha de curto-circuito. Após a desconexão, geralmente é formada uma lacuna de isolamento visível.
Aplicação:LBS é usado para comutação de circuitos elétricos sob condições normais de carga. Como não pode interromper correntes de falta, geralmente é utilizado em conjunto com fusíveis de alta tensão, que fornecem proteção contra curto-circuito. É amplamente utilizado em sistemas de distribuição de 10kV e inferiores para controle de transformadores.
Aplicação:LBS é usado para comutação de circuitos elétricos sob condições normais de carga. Como não pode interromper correntes de falta, geralmente é utilizado em conjunto com fusíveis de alta tensão, que fornecem proteção contra curto-circuito. É amplamente utilizado em sistemas de distribuição de 10kV e inferiores para controle de transformadores.
Seccionador
Um seccionador possui uma estrutura simples. Sua principal característica é uma lacuna de isolamento claramente visível após a abertura, garantindo que o equipamento elétrico fique isolado com segurança da fonte de alimentação durante a manutenção. Não tem capacidade de extinção de arco e não deve ser operado sob condições de carga.
Aplicação:É usado principalmente durante manutenção ou inspeção para garantir isolamento confiável entre o equipamento e o sistema energizado, fornecendo um ponto de separação de segurança claro e visível.
Aplicação:É usado principalmente durante manutenção ou inspeção para garantir isolamento confiável entre o equipamento e o sistema energizado, fornecendo um ponto de separação de segurança claro e visível.
Comparação de Aparelhagem
| Item | Disjuntor a vácuo | Chave seccionadora de carga | Seccionador |
|---|---|---|---|
| Dispositivo de extinção de arco | Interruptor a vácuo | Dispositivo simples de extinção de arco | Sem capacidade de extinção de arco |
| Capacidade de fazer/quebrar | Pode interromper correntes de carga e curto-circuito | Pode interromper apenas a corrente de carga | Não é possível interromper a corrente de carga |
| Objetivo Primário | Proteção e controle | Comutação de carga | Isolamento |
| Visibilidade de desconexão | Nenhuma desconexão visível | Desconexão geralmente visível | Espaço de isolamento visível e claro |
Mecanismo Operacional
O mecanismo operacional é uma unidade de execução essencial emComponentes da unidade principal do anel, responsável por acionar as operações de abertura e fechamento de chaves principais e chaves de aterramento. Ele converte a energia mecânica, eletromagnética ou armazenada da mola em movimento mecânico preciso para garantir um desempenho de comutação confiável.
Tipos comuns de mecanismos operacionais
- Mecanismo Operado por Mola: Tipo mais utilizado, armazenando energia em uma mola para operação rápida e confiável.
- Mecanismo Magnético:Estrutura simples, alta confiabilidade e baixos requisitos de manutenção.
- Mecanismo Manual: Utilizado como backup ou solução de baixo custo para sistemas básicos de distribuição.
Tipos de unidades RMU e mecanismos operacionais
| Tipo de RMU | Nome da Unidade | Componente principal de comutação | Tipo de mecanismo operacional | Descrição |
|---|---|---|---|---|
| Unidade C | Unidade de chave seccionadora de carga | Chave seccionadora de carga (LBS) | Mecanismo Operado por Mola | Operação de mola única; motorização opcional disponível |
| Unidade F | Unidade de combinação LBS-Fusível | LBS + Fusível | Mecanismo de mola com função de disparo | Sistema de mola dupla; proteção contra disparo do fusível |
| Unidade V | Unidade de disjuntor a vácuo | Disjuntor a Vácuo (VCB) | Mola/Atuador Magnético | Interrompe a corrente de falha; funciona com relés de proteção |
| Unidade D | Unidade de riser de barramento | Sem interruptor principal | Nenhum | Usado para conexão de barramento entre seções |
Aparelhagem extraível vs RMU
| Item | Quadro extraível (KYN28) | Unidade principal de anel (RMU) |
|---|---|---|
| Componente principal de comutação | Disjuntor extraível a vácuo | Chave seccionadora de carga + fusíveis ou VCB fixo |
| Função seccionadora | Substituído por caminhão extraível | Interruptor integrado de 3 posições |
| Fusíveis | Menos comum | Comum para proteção de transformador |
| Estrutura | Design extraível | Design compacto fixo |
| Função de proteção | Sistemas de proteção avançados | Proteção mais simples baseada em fusíveis |
| Tamanho | Maior | Compactar |
