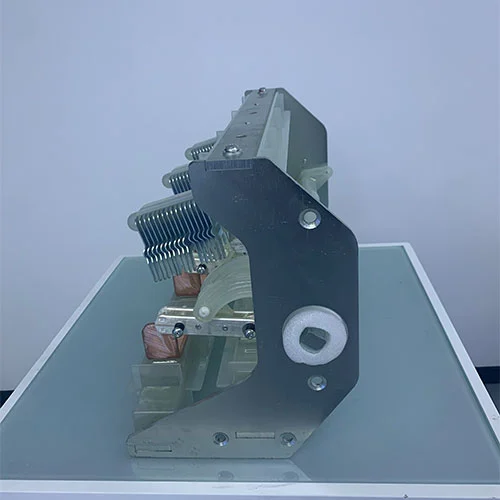

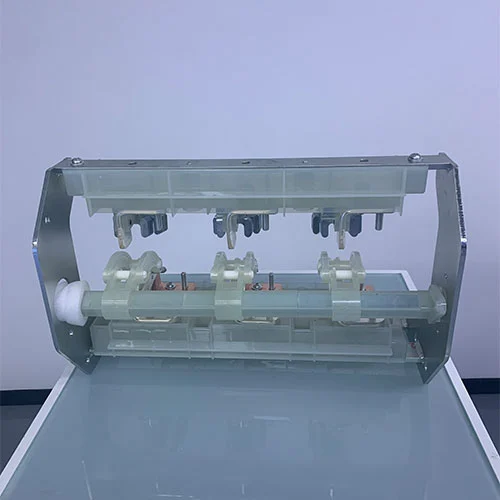

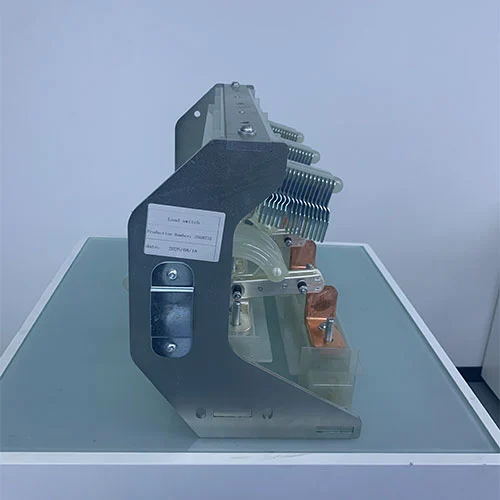

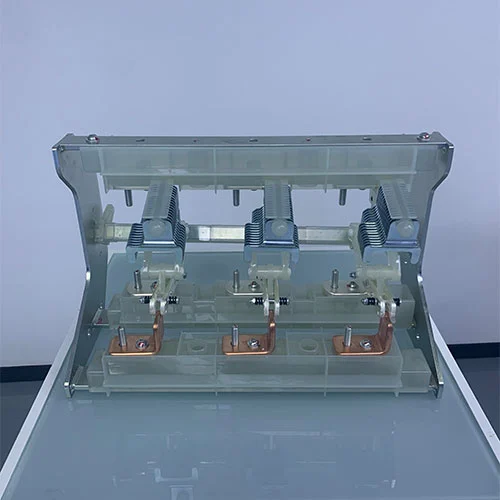

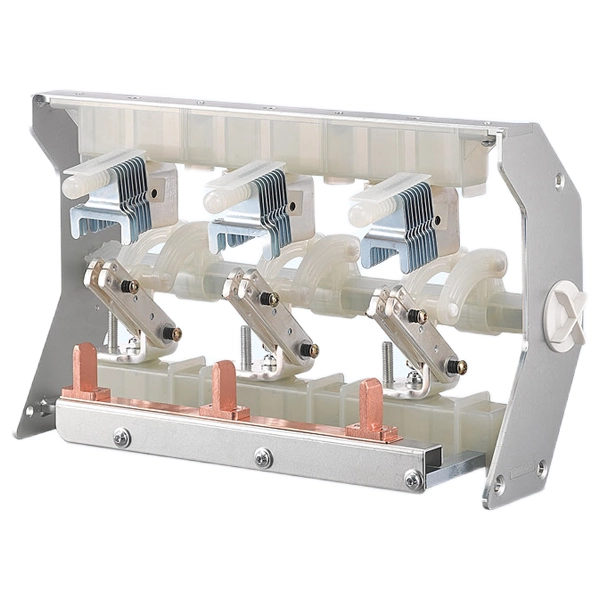

Chave seccionadora de carga 11KV para unidade principal de anel de média tensão

A chave seccionadora de carga de 11kV para unidade principal de anel de média tensão é um componente central projetado para o controle seguro do fluxo de energia elétrica. Localizado entre o seccionador e o disjuntor, é ideal para redes de anel de interrupção de carga Tipo C e pode ser usado com fusíveis de média tensão em redes de anel Tipo F para garantir proteção e operação confiáveis.

Este switch suporta sistemas de 6kV a 40,5kV e é adequado para redes de distribuição industriais, municipais, de energia renovável e comerciais.

Modelo e significados

Aplicações de produtos

A chave seccionadora de carga de 11KV para unidade principal de anel de média tensão é o componente principal das unidades principais de anel. Essas unidades como HXGN15-12, HXGN15-40.5 são amplamente implantadas em sistemas secundários de distribuição de energia. As principais aplicações da unidade principal em anel incluem:

Proteção do transformador:Comutação e proteção de transformadores de distribuição (normalmente até 1250/1600 kVA) de maneira compacta e econômica.

Comutação de loop de cabo:Crie e gerencie uma conexão de rede circular que isole segmentos de cabos para manutenção sem interromper o fornecimento de energia para todo o loop.

Centros de energia industriais e comerciais:Servindo como principal ponto de comutação e proteção para entradas de energia em fábricas, complexos de apartamentos e edifícios comerciais.

Características do produto

As chaves seccionadoras sob carga são definidas por um conjunto de design e características funcionais distintas:

Carregar tratamento atual

Possui um sistema dedicado de extinção de arco (que pode ser baseado em ar, gás, vácuo ou SF6) que permite o fechamento e abertura seguros de correntes de carga normais e correntes de sobrecarga especificadas.

Falta de capacidade de interrupção de curto-circuito

Projetado inerentemente para não interromper correntes de falha de curto-circuito. Esta função crítica é alcançada por um fusível associado.

Isolamento de ruptura visível

A construção da chave seccionadora em carga possui uma lacuna de isolamento visível e inequívoca quando na posição aberta, o que pode garantir a segurança do pessoal de manutenção que trabalha no circuito a jusante.

Diversos meios de extinção de arco

Para atender aos diferentes requisitos ambientais e necessidades de desempenho, a chave seccionadora de carga pode fornecer várias tecnologias, como tipo de ar ou soprador que usa ar comprimido para extinguir o arco e tipo de vácuo que emprega um interruptor a vácuo para extinção de arco superior em uma câmara selada.

Tipo de gás SF6

Usa gás hexafluoreto de enxofre para excelentes propriedades de isolamento e extinção de arco.

Design compacto e integrado:Sua estrutura permite ocupar pouco espaço, especialmente quando combinada com fusíveis em uma única unidade funcional dentro de um gabinete RMU.

Vantagens do produto

Em unidades principais de anel de média tensão (RMS), as chaves seccionadoras de carga são normalmente usadas em combinação com fusíveis. Nesta aplicação típica, a chave seccionadora de 11kV para unidade principal de anel de média tensão oferece vantagens significativas em relação ao uso de disjuntores:

Eficiência Econômica Significativa

A combinação “chave de carga + fusível” é uma solução altamente econômica para a proteção de transformadores de distribuição padrão, seus custos de fabricação e instalação são significativamente mais baixos do que aqueles de uma RMU baseada em disjuntor e podem proporcionar economias substanciais nos orçamentos do projeto sem comprometer a funcionalidade básica.

Características de proteção superiores

A velocidade de intervenção é crítica para evitar a ocorrência de uma falha interna do transformador, como a ruptura do tanque. Um fusível de média tensão pode eliminar uma falha nos primeiros 10 milissegundos, o que geralmente é mais rápido que o tempo de operação de um disjuntor (normalmente em torno de 60 ms). Essa velocidade de resposta aumentou a proteção do transformador. Além disso, esta combinação da chave seccionadora em carga e do fusível simplifica a coordenação em redes em anel, e a coordenação dos disjuntores pode ser difícil de alcançar.

Parâmetros Técnicos

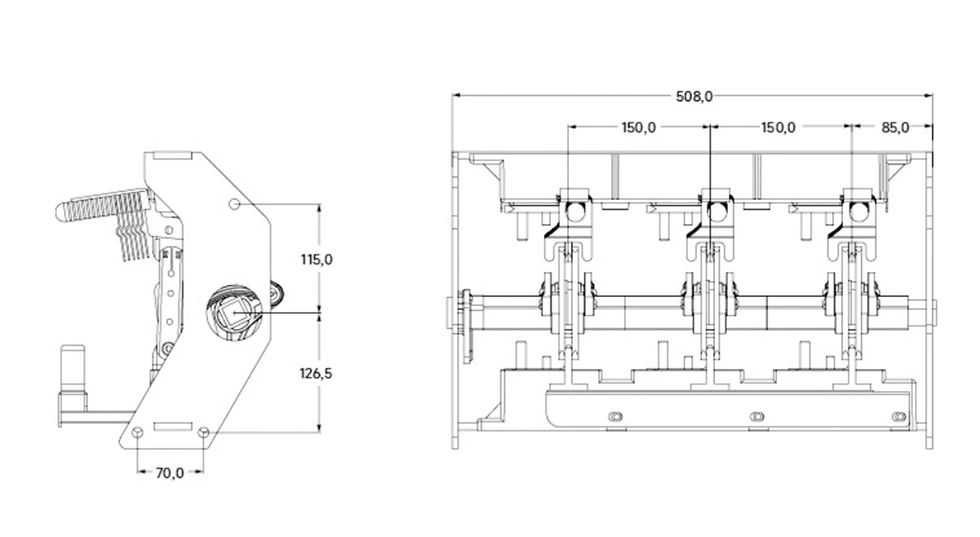

Aparência e Dimensão

Nosso compromisso com o serviço pós-venda

1. Suporte técnico e treinamento gratuito

Fornecemos orientação remota por vídeo on-line e treinamento gratuito para sua equipe técnica. Toda a manutenção é gratuita durante o primeiro ano de operação. Após um ano, os serviços de manutenção pagos permanecem disponíveis.

2. Resposta rápida

Seus pedidos são importantes para nós. Responderemos por e-mail ou telefone dentro de uma hora para garantir que suas necessidades sejam atendidas prontamente.

3. Consulta vitalícia

Oferecemos serviços de consultoria contínua durante toda a vida útil do seu equipamento. Nossa equipe está sempre pronta para esclarecer qualquer dúvida que você possa ter.

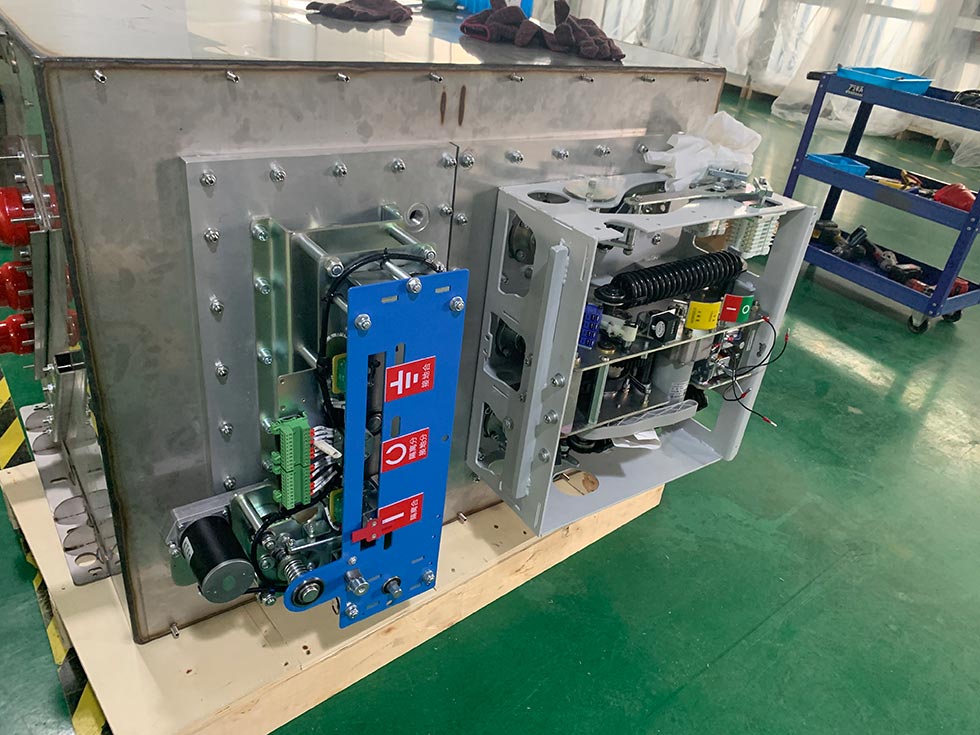

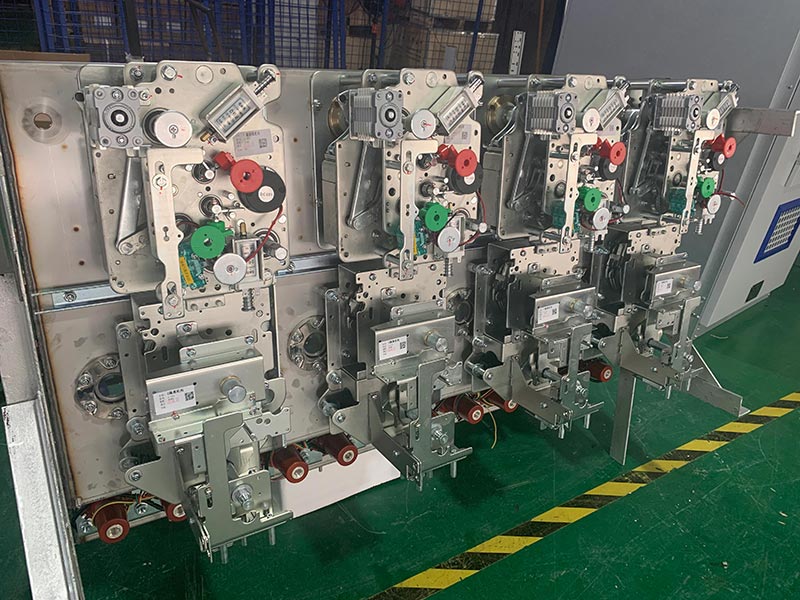

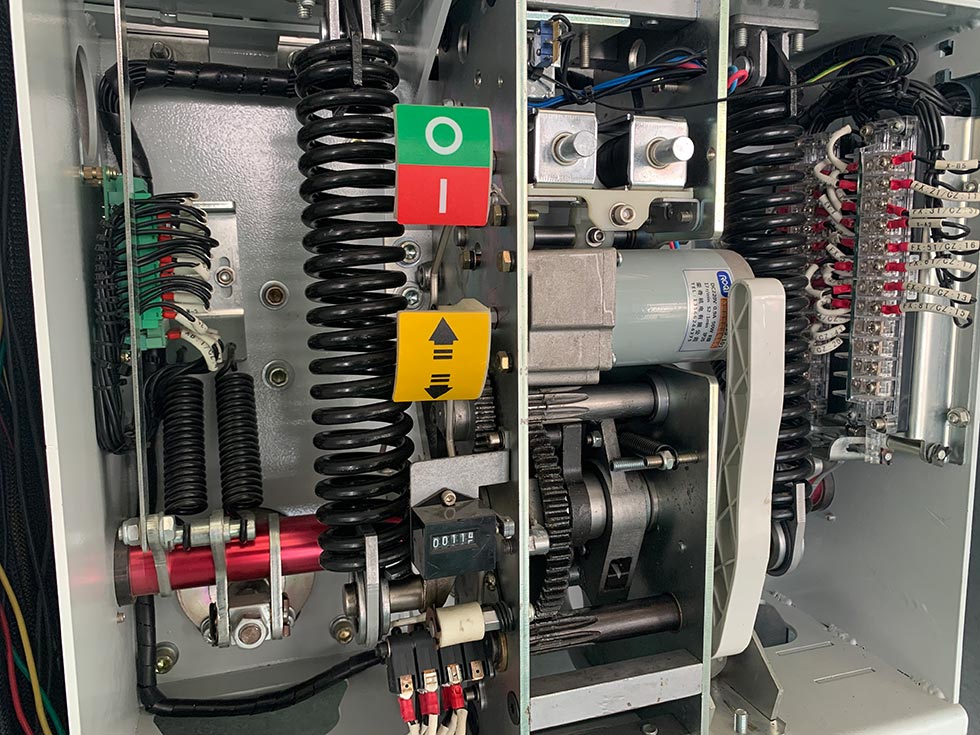

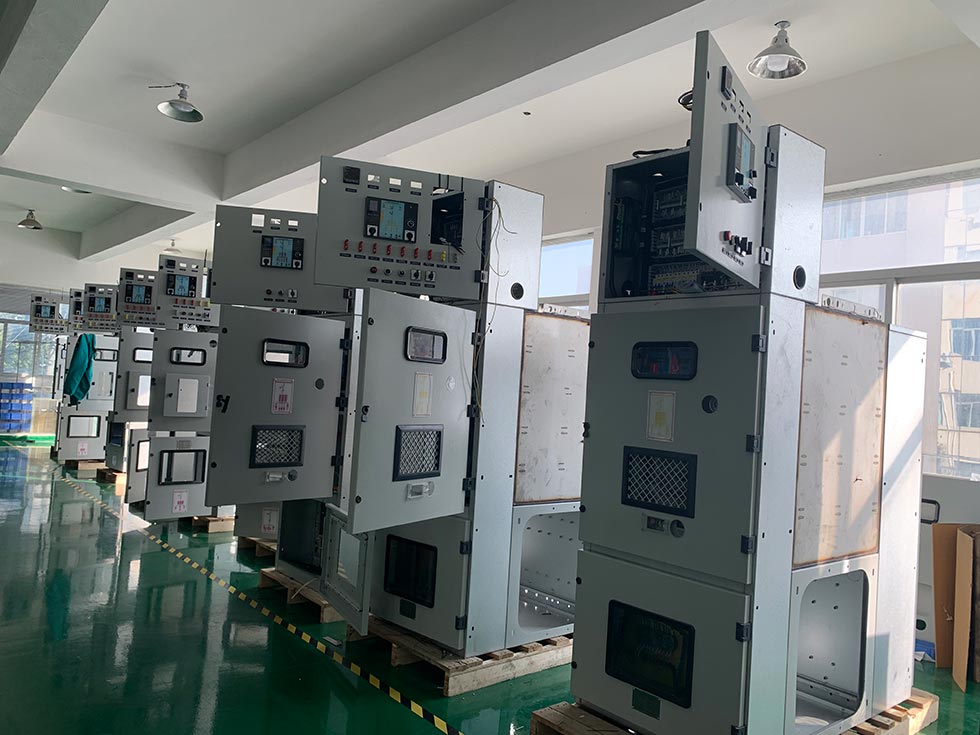

Exposição de produtos
