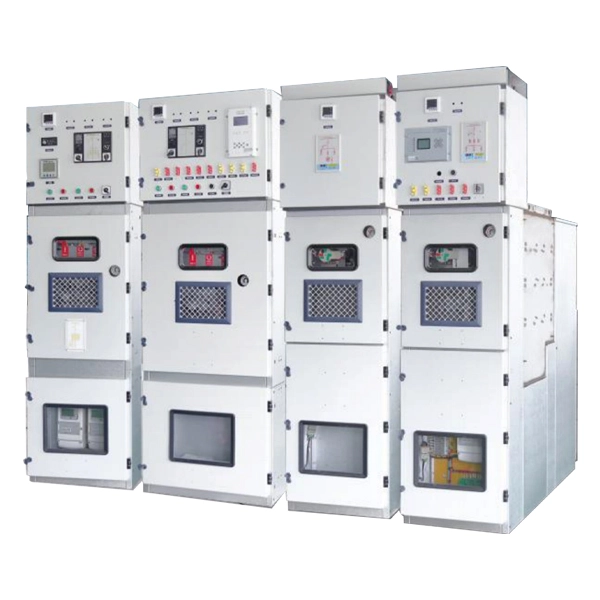

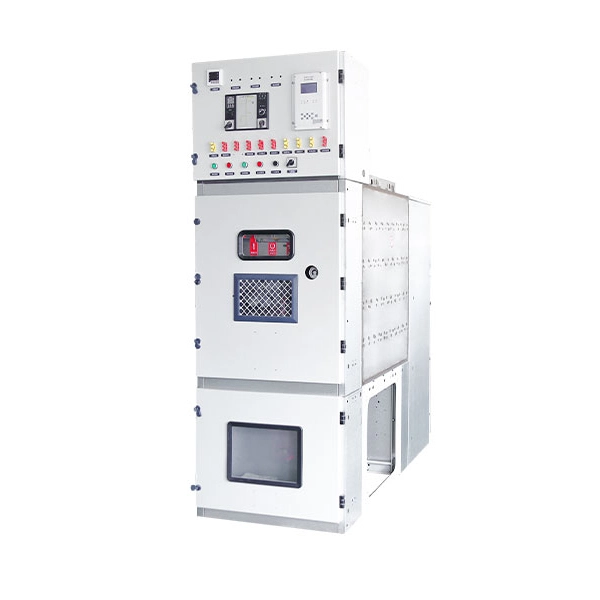

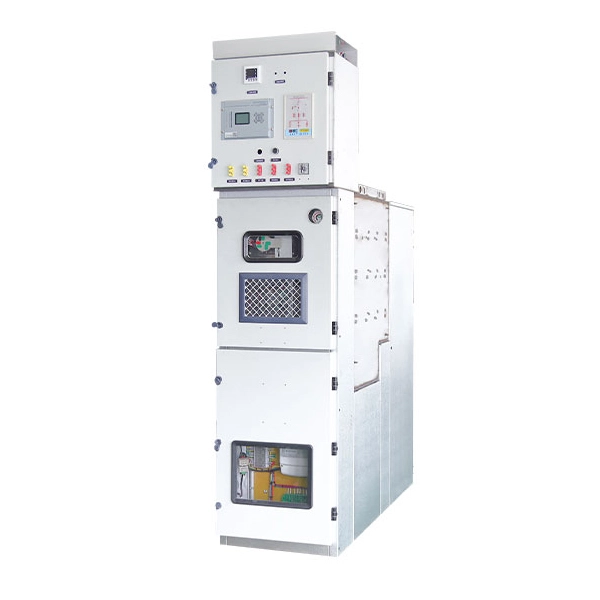

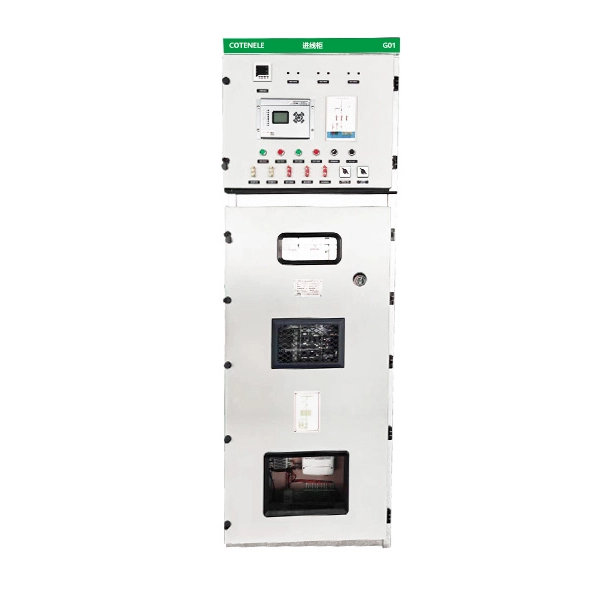

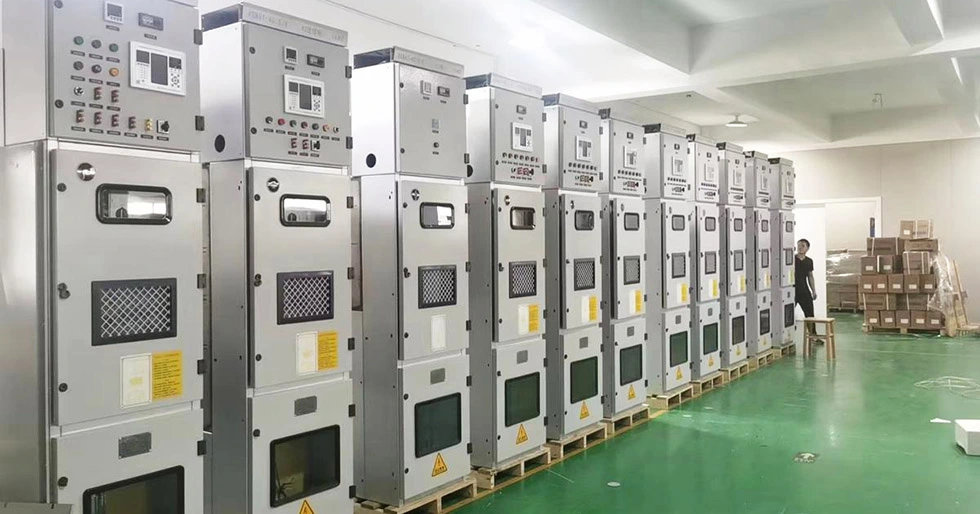

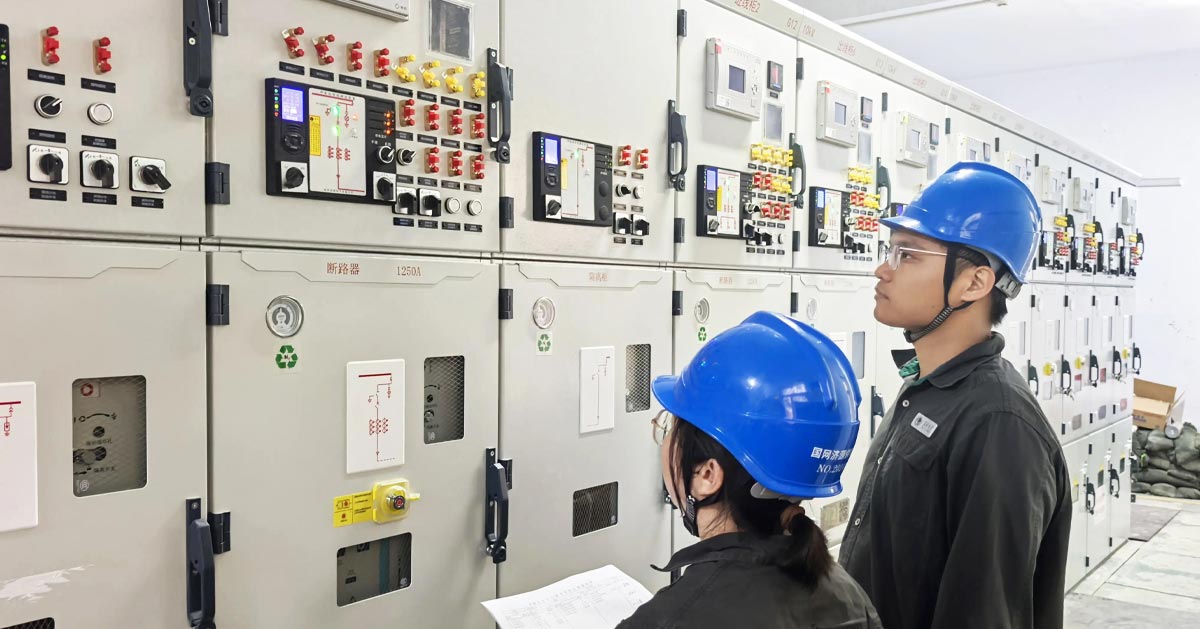

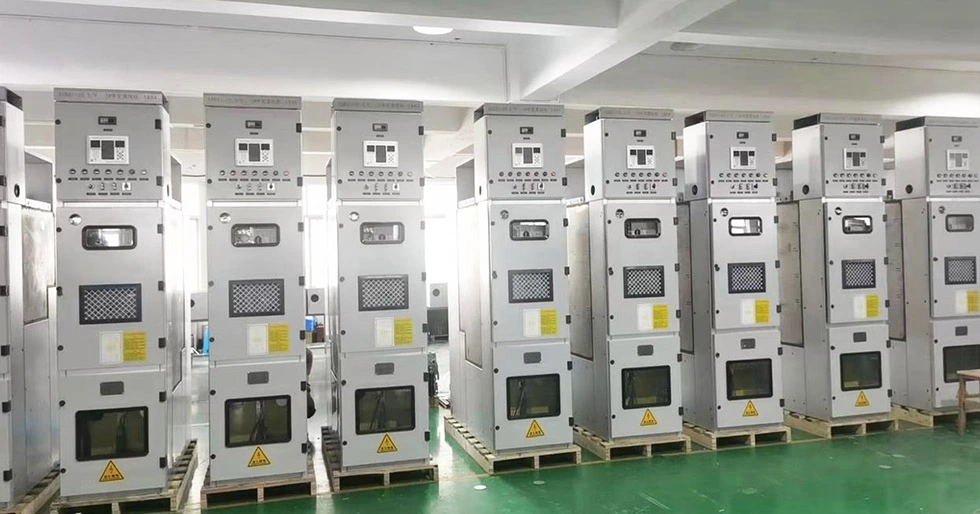

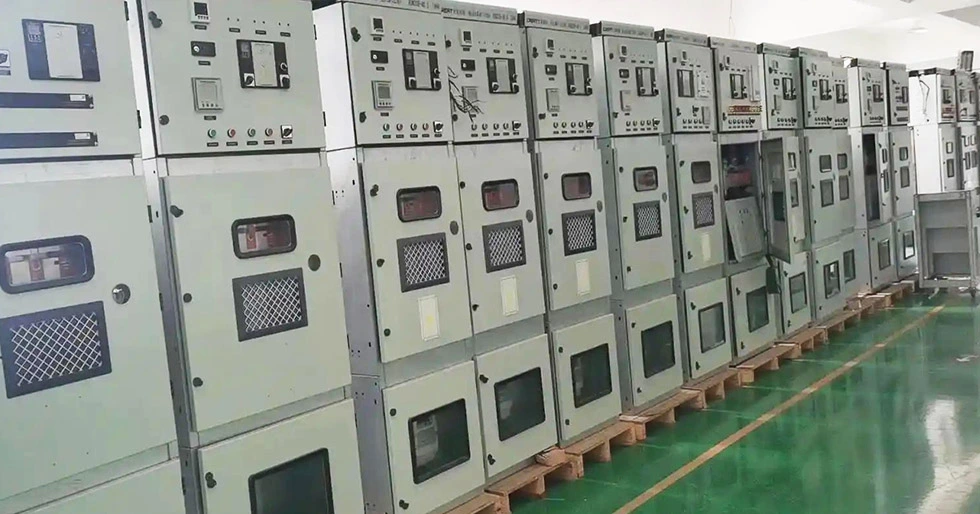

Sistema isolado a gás de média tensão 33KV

A Cotenele é um exportador de unidades principais de anel isolado a gás de média tensão da China. Nosso recém-desenvolvido Sistema Isolado a Gás de Média Tensão 33KV tem sido amplamente utilizado por clientes na Europa e no Sudeste Asiático.

Esta RMU isolada a gás de tensão nominal de 40,5kv, com suas principais vantagens de compacidade, confiabilidade e segurança, tornou-se um equipamento chave no campo de distribuição de média tensão, especialmente em cenários onde os recursos terrestres são escassos, as condições ambientais são adversas e são preferidos altos requisitos de confiabilidade do fornecimento de energia.

Esta unidade principal de anel de média tensão está em conformidade com os padrões internacionais e nacionais relevantes, como IEC 62271,GB/T 3906-2020,DL/T 404-2018 ect.

Estruturas de Produto

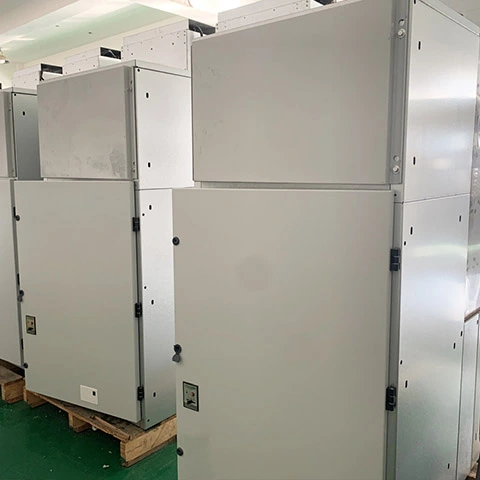

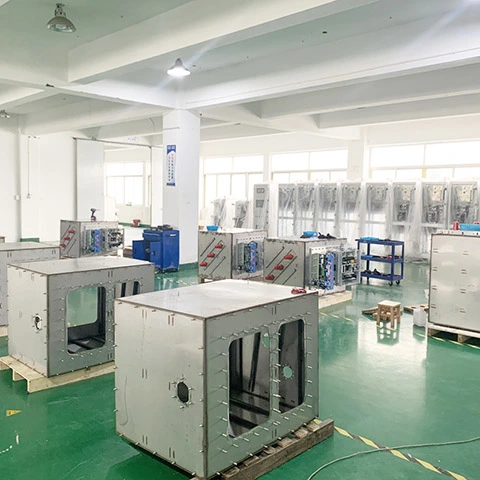

Os níveis de corrente nominal deste painel de média tensão isolado a gás incluem 630A, 1250A, 1600A, 2000A, 2500A e 3150A, e as dimensões do gabinete podem ser personalizadas de acordo com os requisitos do usuário. Seu invólucro é feito de chapa de aço aluzinco através de corte e dobra, enquanto o tanque de gás é soldado em chapa de aço inoxidável 304 de alta qualidade. Cada unidade funcional pode ser ampliada de forma independente e combinada em um conjunto de manobra de acordo com o esquema do circuito.

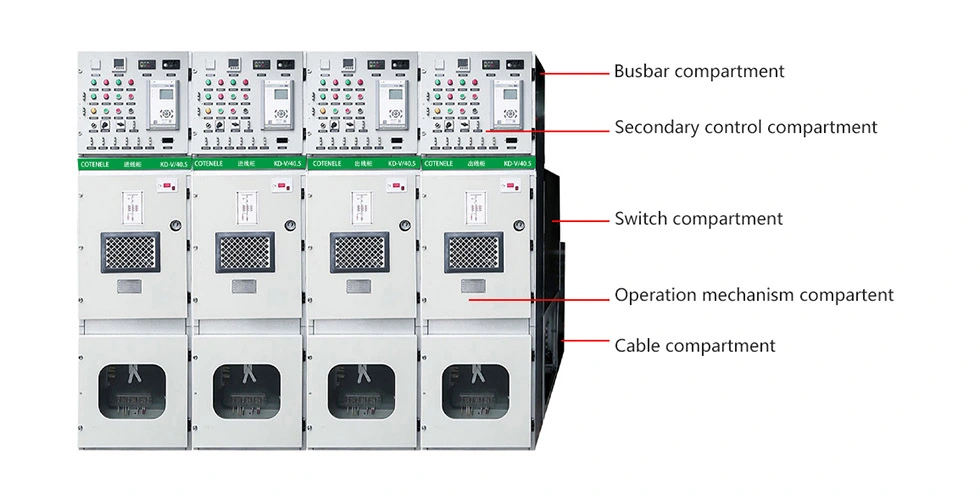

O sistema isolado a gás de média tensão 33KV pode ser dividido em vários compartimentos separados, como um compartimento de controle secundário, um compartimento de barramento, um compartimento de disjuntor, um compartimento de mecanismo de operação do disjuntor e um compartimento de cabos, onde a altura de conexão do cabo atinge até 700 mm para facilitar a manutenção e instalação convenientes. O quadro completo está equipado com um sistema completo de proteção de aterramento.

Além disso, os compartimentos funcionais, como o compartimento de comutação, compartimento de barramento, compartimento de cabos e canal de circuito secundário, são isolados uns dos outros, cada um separado por divisórias metálicas aterradas para garantir independência.

1. Compartimento do barramento:

O compartimento do barramento fica dentro do tanque de gás superior, que também abriga o mecanismo de isolamento. Uma vez que o painel é baixado sobre a base da fundação, as seções adjacentes do gabinete são unidas através de um processo de acoplamento, conectando firmemente as unidades de circuito esquerda e direita e seus barramentos em um conjunto integrado.

2. Compartimento de controle secundário:

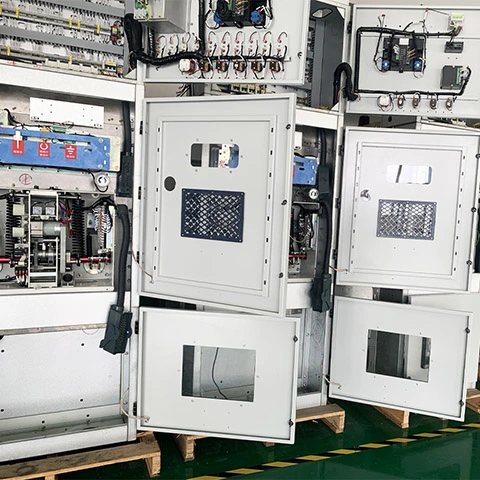

O compartimento de controle secundário está localizado diretamente acima do gabinete do quadro. No interior, é equipado com placas de montagem de componentes e suportes de fixação de bloco de terminais, que podem acomodar terminais de fiação, pequenos terminais de barramento, dispositivos de proteção integrados, bem como outros componentes de controle e operação. Isso permite funções do sistema como controle remoto, medição remota, sinalização remota e monitoramento local. Furos circulares para conexão de pequenos barramentos são fornecidos nos painéis laterais esquerdo e direito em posições correspondentes aos terminais, facilitando a fiação conveniente quando gabinetes adjacentes são acoplados entre si.

Compartimento de controle secundário

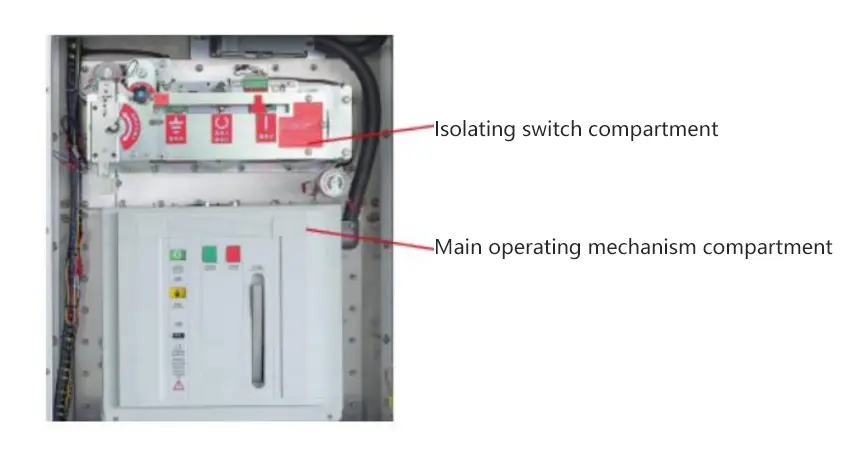

3. Compartimento do interruptor:

O compartimento do interruptor está localizado na seção intermediária do gabinete. Este gabinete adota uma estrutura de painel isolado a gás tipo placa com dois compartimentos de gás, um superior e outro inferior. O compartimento de gás superior abriga o seccionador de três posições, enquanto o compartimento de gás inferior contém o disjuntor a vácuo. O barramento, o seccionador de três posições e o disjuntor a vácuo estão dispostos em uma configuração "superior-médio-inferior". Um projeto de compartimento de gás único é simples em estrutura, fácil de fabricar e de baixo custo.

No entanto, como todos os componentes são colocados juntos num compartimento, são propensos a interferências mútuas, resultando numa menor fiabilidade. Em contraste, um design de compartimentos multigás permite uma substituição mais fácil de módulos individuais, evita a interferência mútua entre vários componentes e oferece maior segurança. No entanto, a estrutura multicompartimentada é mais complexa, mais difícil de fabricar e mais dispendiosa.

4. Compartimento do Mecanismo Operacional

O mecanismo de operação por mola é disposto em um layout plano, com o mecanismo seccionador e o mecanismo do disjuntor alojados separadamente. O mecanismo e a haste de isolamento do interruptor a vácuo são integrados em uma configuração frontal para trás, o que simplifica a cadeia de transmissão. Como resultado, as características de saída do mecanismo correspondem melhor às características de abertura e fechamento do disjuntor, reduzindo o consumo de energia e melhorando a confiabilidade mecânica e a flexibilidade.

5. Compartimento de cabos:

O compartimento dos cabos está localizado na parte inferior do quadro e possui um canal independente de alívio de pressão. A altura dos terminais de conexão do cabo em relação ao solo pode atingir até 700 mm. Intertravamentos de aterramento são instalados dentro do compartimento de cabos conforme necessário, e cada circuito pode acomodar dois cabos e um pára-raios. Além disso, tanto os cabos de entrada/saída quanto o pára-raios são conectados usando um método de conexão plug-in de cone interno.
