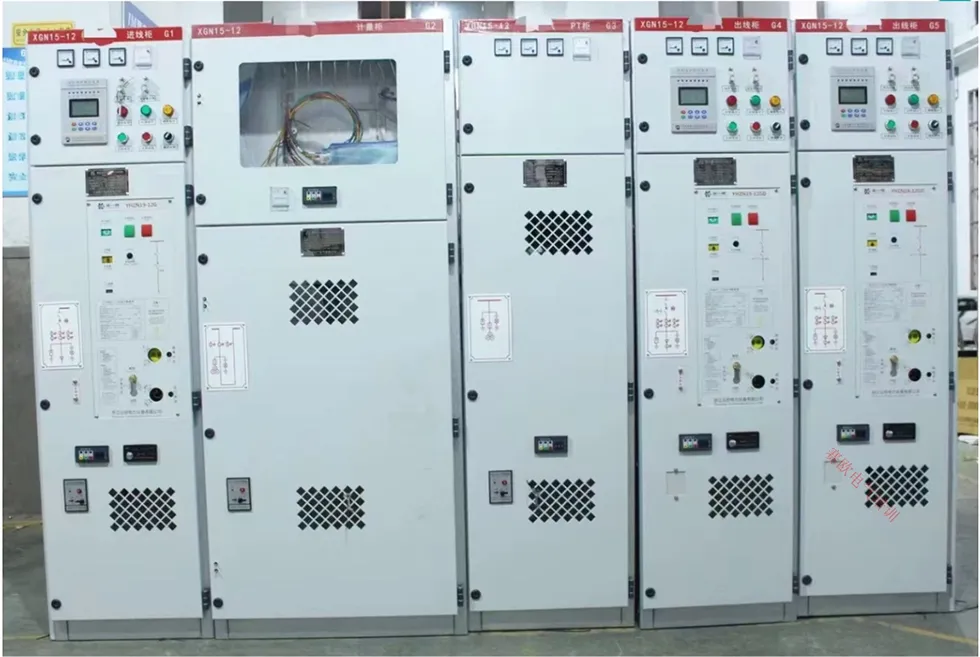

Painéis MV da unidade principal do anel de média tensão 11KV

Cotenele é um dos fabricantes mais importantes de RMUs na China, as unidades principais de anel compacto HXGN15-12 fabricadas por nós são amplamente populares no mercado. Os painéis MV da unidade principal de anel de média tensão HXGN15-12 11KV são uma unidade principal de anel fechado de metal de tipo fixo, que geralmente é usada para sistemas de distribuição de energia trifásicos de 11 kV, 50 Hz. Esta RMU HXGN15-12 possui os recursos de construção modular com barramentos separados e compartimentos de quadro e um mecanismo de obturador que isola o quadro quando a chave seccionadora de carga abre, o que garantirá uma manutenção segura. O interruptor de carga tipo puffer oferece interrupção confiável, enquanto o mecanismo de operação (manual ou motorizado) inclui um intertravamento abrangente de “cinco prevenção”. Seu arranjo trifásico da frente para trás minimiza o espaço ocupado. Os componentes são fáceis de substituir e a unidade não apresenta risco de incêndio ou explosão. É adequado para redes em anel e aplicações de terminais, incluindo subestações compactas.

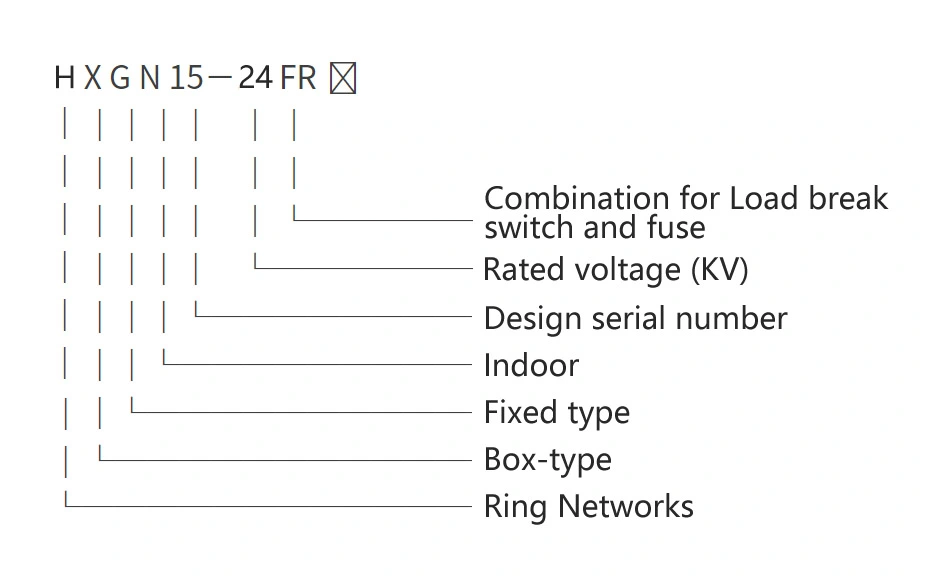

Modelo e significados

Principais parâmetros técnicos

Principais parâmetros técnicos da RMU

Parâmetros do transformador de proteção de fusível

Condições de trabalho

1.Temperatura ambiente:-25℃~ +40℃;

2. Altitude:Não exceda 1000m acima do nível do mar:

3. Umidade ambiente:UR média diária ≤ 95%: UR média mensal ≤ 90%

4. Pressão de vapor de água:Média diária de UR≤ 2,2kPa; Média mensal de UR≤ 1,8kPa;

5. Ambiente:sem incêndio, perigo de explosão, poluição grave, corrosão química e vibração severa

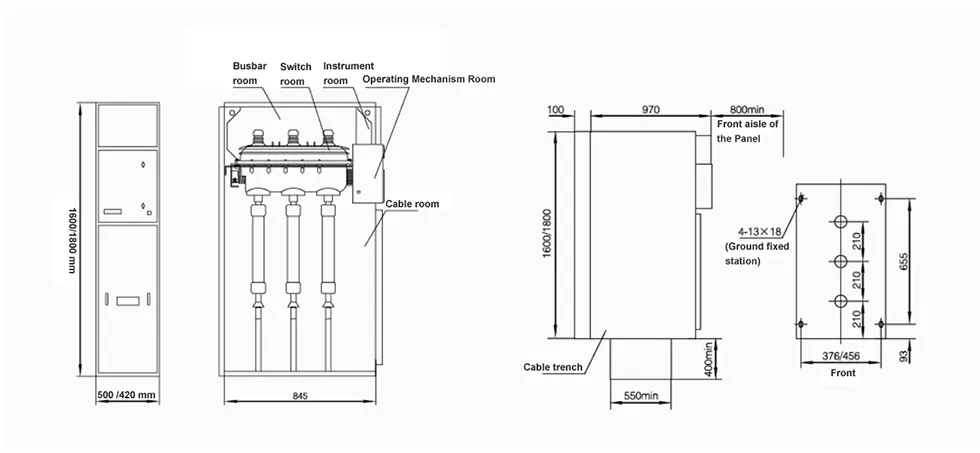

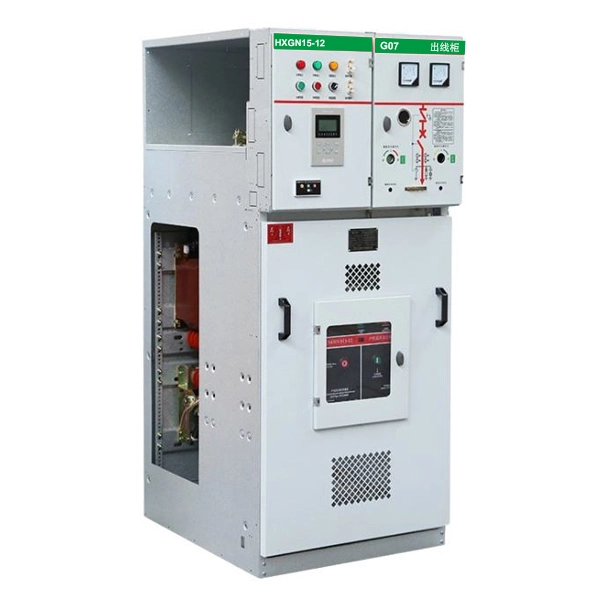

Estrutura do Produto

Os painéis MT da unidade principal de anel de média tensão HXGN15-12 11KV adotam uma estrutura de gabinete fixa fechada em metal. O gabinete é normalmente construído com chapas de aço de alumínio galvanizado rebitadas e geralmente consiste em uma unidade superior e um compartimento de cabos inferior.

A unidade consiste nos seguintes quatro compartimentos funcionais:

Princípio de funcionamento

1. Princípio de extinção de arco do interruptor principal

Chave seccionadora de carga SF6 RMU:O invólucro do interruptor é feito de resina epóxi e preenchido com gás SF6, que serve como meio isolante e de extinção de arco. Durante o processo de abertura, um mecanismo tipo puffer gera um fluxo de gás que extingue o arco, o que pode garantir um desempenho de interrupção estável e confiável.

Chave seccionadora de carga a vácuo RMU:Utiliza interruptor a vácuo, onde a alta rigidez dielétrica do vácuo extingue o arco. Esta versão oferece as vantagens de não haver risco de incêndio ou explosão e longa vida elétrica.

2. Princípio de proteção da combinação chave-fusível

O interruptor de carga pode ser combinado com fusíveis. Quando qualquer fusível de fase queima, seu percussor aciona um mecanismo de ligação que abre a chave de carga, proporcionando uma interrupção de operação única da corrente de curto-circuito para proteger o transformador.

3. Princípio da fonte de alimentação da rede em anel

As unidades principais em anel podem ser combinadas e estendidas de maneira flexível para formar unidades de fonte de alimentação de rede em anel. Se uma linha de entrada falhar, a outra linha de entrada poderá manter o fornecimento de energia, garantindo a operação contínua das filiais do usuário.

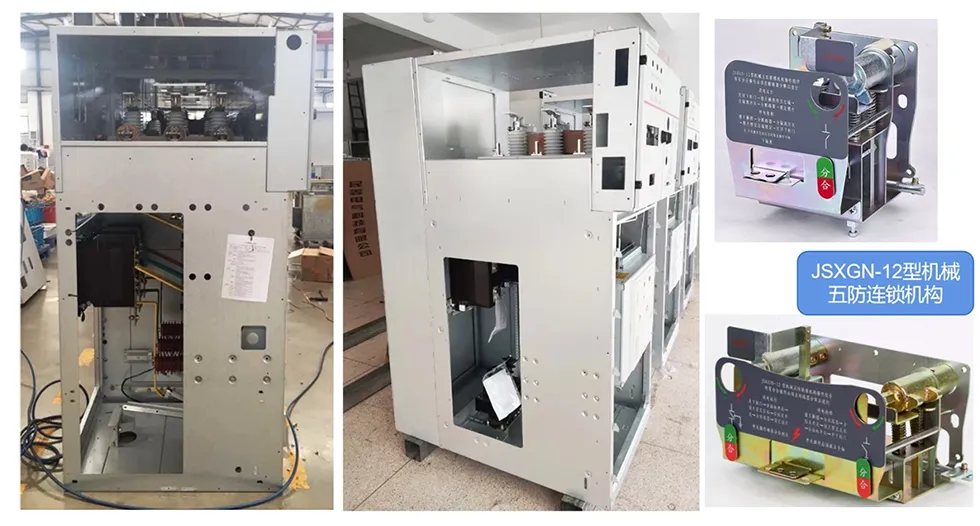

4. Mecanismo de intertravamento de segurança

Os painéis MT da unidade principal de anel de média tensão de 11kV são equipados com um dispositivo de intertravamento mecânico abrangente de "cinco provas". Por exemplo, a escotilha só pode ser aberta depois que a chave de carga estiver aberta e a chave de aterramento estiver fechada; o interruptor de carga não pode ser fechado quando a escotilha está aberta.

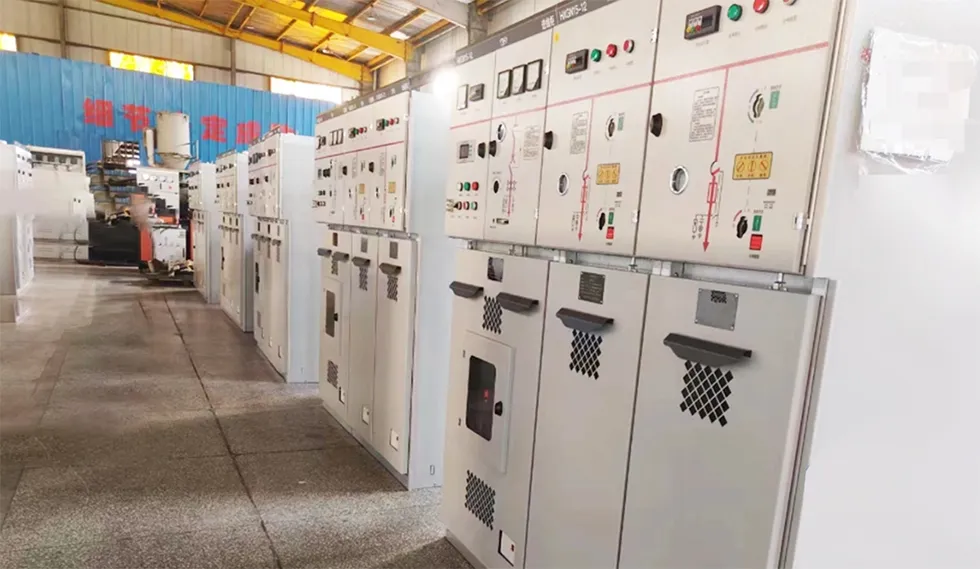

Por que escolher a Cotenele?

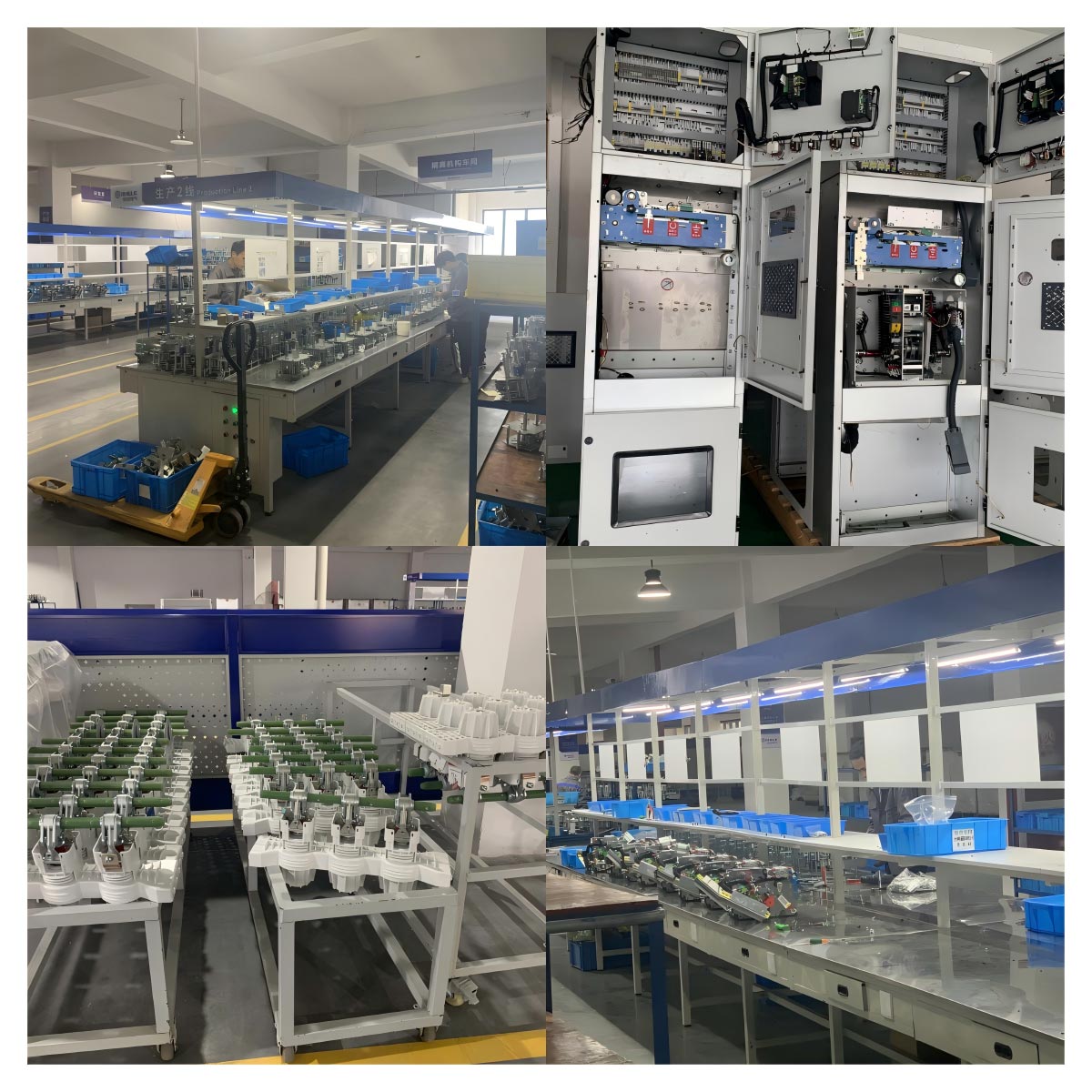

Cotenele International Trade (Wenzhou) Co., Ltd. é um fabricante e exportador voltado para a tecnologia que combina uma fábrica própria de 30.000 m² com anos de acumulação tecnológica em componentes principais de painéis de distribuição de 12kV a 40,5kV.

Investimos muito esforço na pesquisa e desenvolvimento de painéis isolados a gás, painéis ecológicos e painéis isolados a ar, e também temos uma linha de produtos completa cobrindo unidades principais de anel, subestações pré-fabricadas, transformadores, disjuntores, interruptores de isolamento e outros produtos. Nossos produtos atendem setores exigentes, como energia, ferrovia, petroquímica, metrô, construção municipal, siderurgia e carvão.

Apoiados pelas certificações ISO9001, ISO14001 e ISO18001, implementamos totalmente o gerenciamento de ERP e alcançamos avanços importantes em proteção ambiental, design compacto, inteligência e operação livre de manutenção.

Localizados na "Capital Elétrica" ​​da China (Liushi, Yueqing), não somos apenas um fabricante, mas também um fornecedor integrado de alta qualidade de componentes completos de média tensão. Nossa equipe acompanha o tempo, comprometida em fornecer os melhores produtos e o melhor serviço. Contate-nos para experimentar confiabilidade, inovação e suporte sincero.

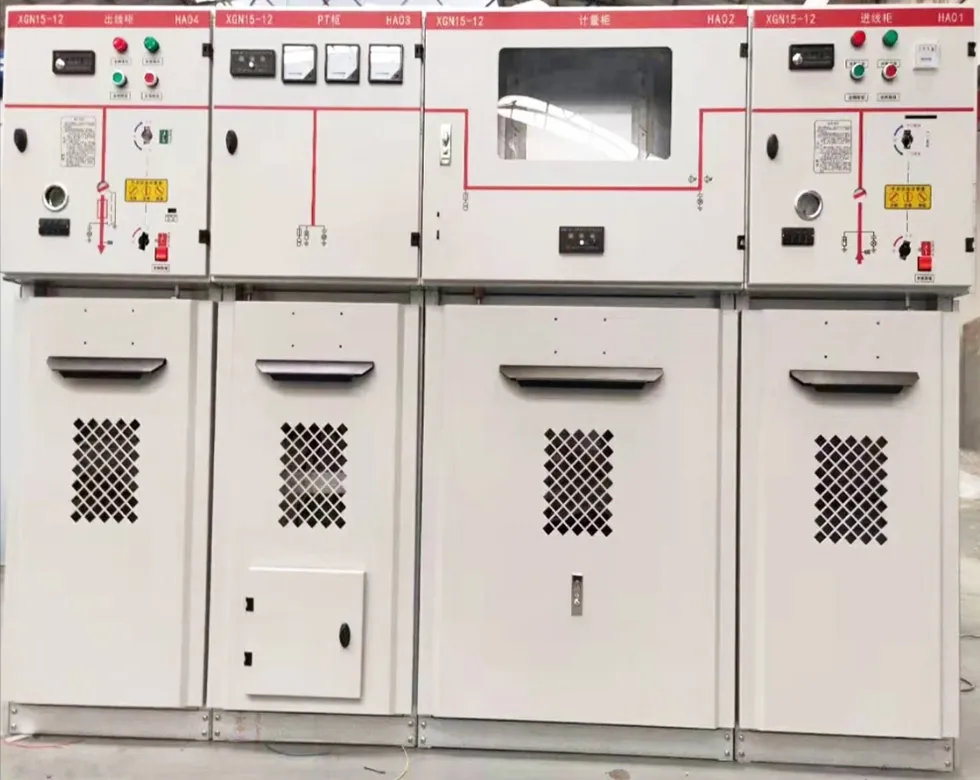

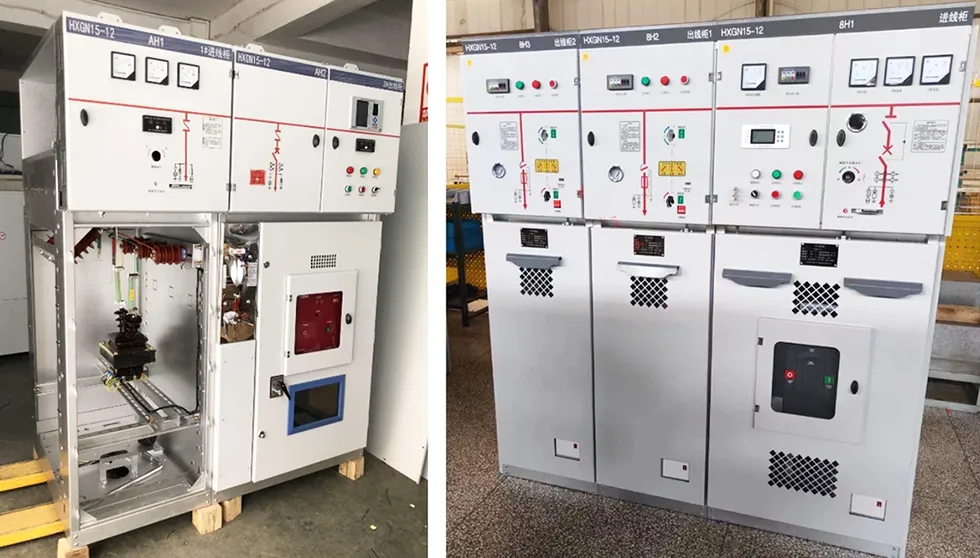

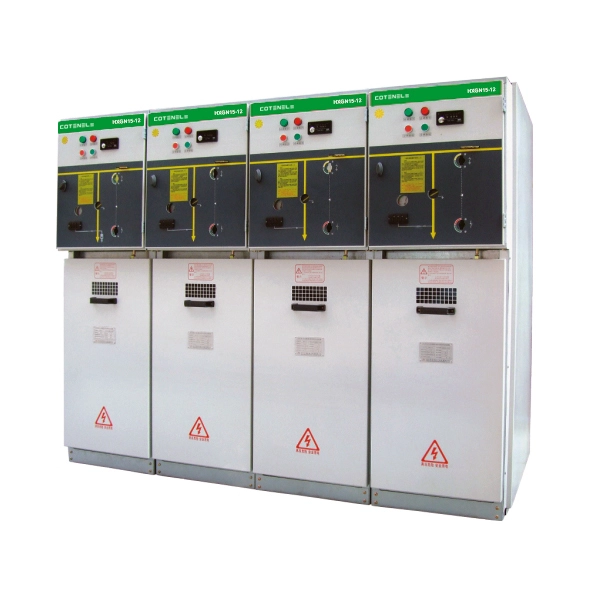

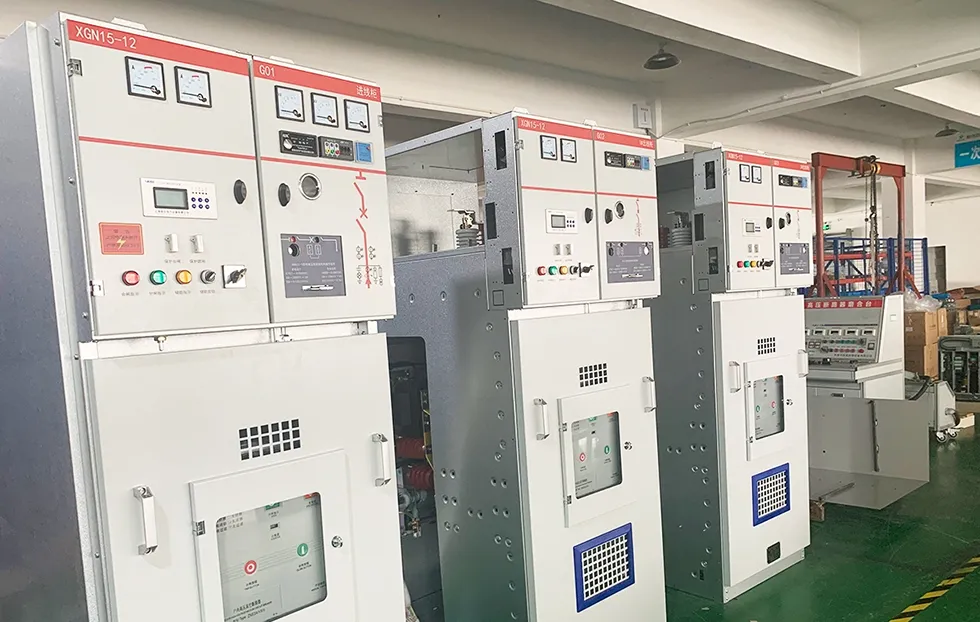

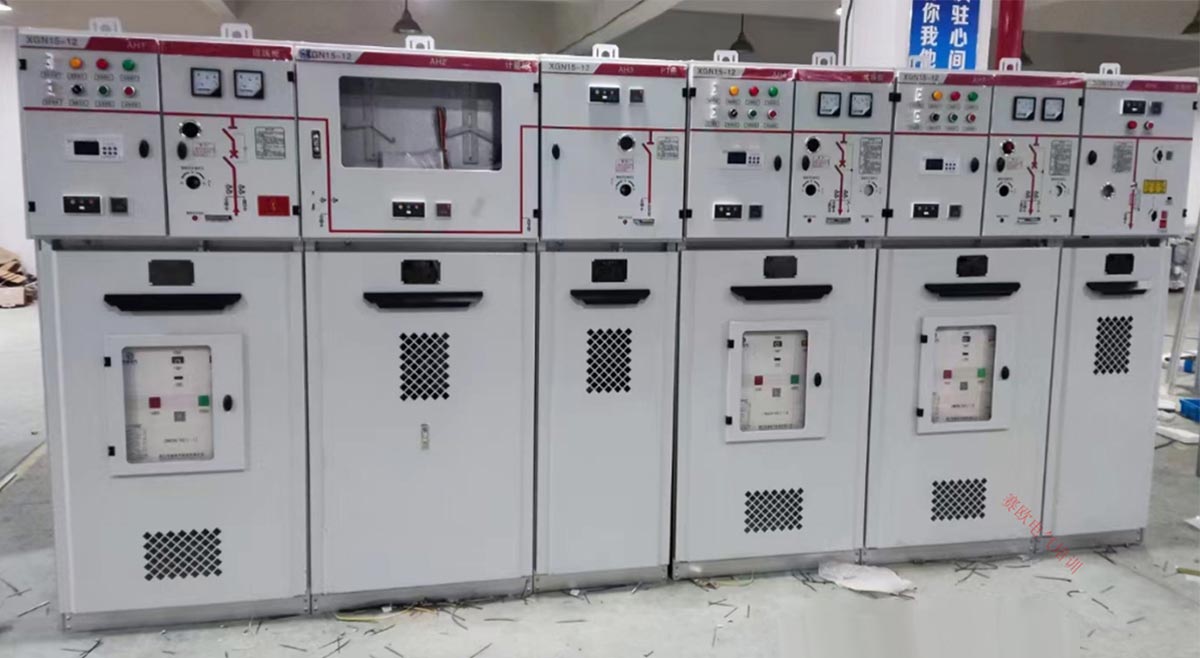

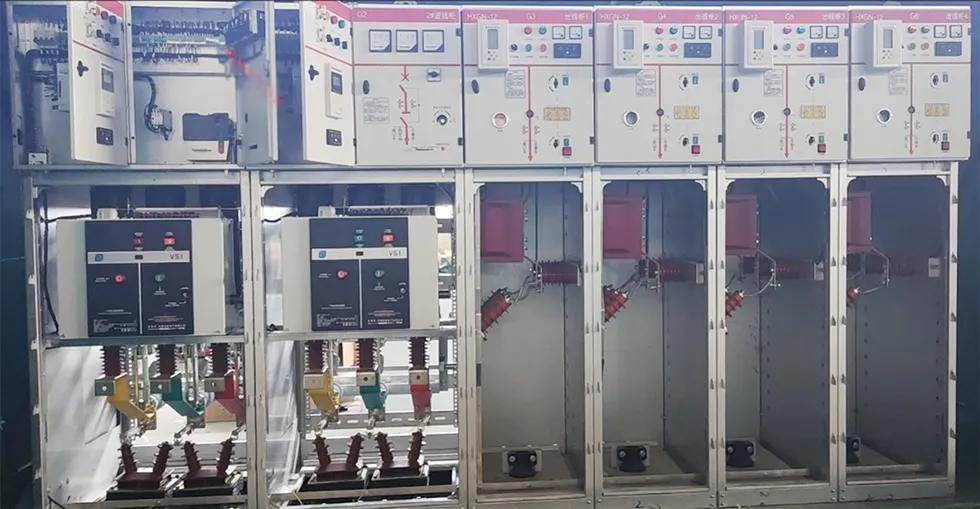

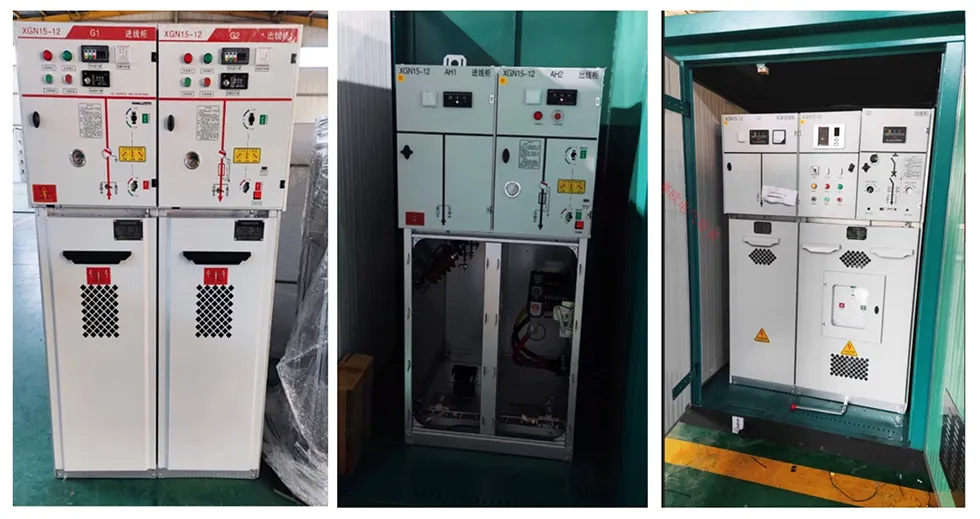

Mostra de produtos
