Como funciona um painel isolado a gás (GIS)?

Introdução: a caixa de metal que controla milhares de volts

Entre em qualquer subestação moderna, plataforma coletora de parque eólico ou no porão de um arranha-céu urbano e você encontrará uma fileira de gabinetes de metal despretensiosos realizando silenciosamente um dos trabalhos mais perigosos do mundo elétrico. Estes sãopainel de distribuição isolado a gáspainéis - ouSIG– e são projetados para conter, controlar e extinguir arcos elétricos que, de outra forma, vaporizariam o metal e colocariam em perigo qualquer pessoa próxima.

Para um engenheiro elétrico, entender como funciona um GIS não é um exercício acadêmico. Determina como uma subestação é projetada, como a manutenção é programada e se o equipamento ainda estará operando de forma confiável trinta anos após ter sido comissionado. Para um profissional de compras, esclarece por que um painel custa mais que outro e o que esse investimento extra significa em termos de segurança, pegada e custo do ciclo de vida.

Este artigo explica, componente por componente, como funciona um painel isolado a gás - desde o tanque de gás selado que mantém os condutores de alta tensão separados, até o interruptor a vácuo que interrompe o circuito, até os intertravamentos mecânicos que evitam que um erro perigoso se torne uma fatalidade.

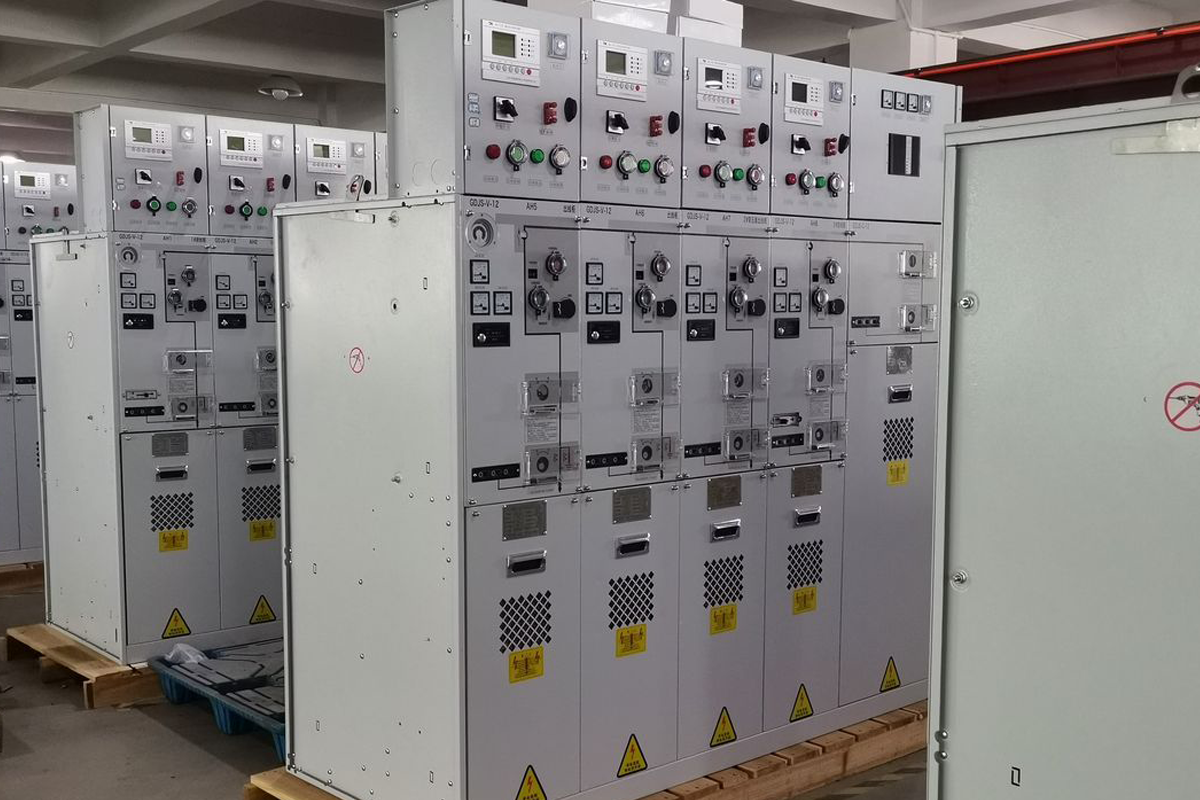

O que exatamente é um painel isolado a gás?

Um painel isolado a gás é um painel em invólucro metálico onde o primáriocomponentes de média tensão— barramentos, disjuntores, seccionadores, chaves de aterramento e transformadores de instrumentos — estão alojados dentro de um compartimento selado e cheio de gás. O gás atua como meio isolante entre as partes vivas e entre as partes vivas e a terra.

O painel tradicional isolado a ar depende da distância física: os condutores são espaçados o suficiente para que o ar circundante possa suportar o estresse de tensão sem quebrar. O painel isolado a gás substitui essa distância física por um gás pressurizado que possui rigidez dielétrica muito maior que o ar. Isso permite que toda a montagem seja reduzida drasticamente – em alguns casos, um GIS ocupa menos de um quarto da área útil de uma instalação equivalente com isolamento a ar.

O tanque de gás em si é normalmente feito de aço inoxidável ou liga de alumínio, soldado e vedado para evitar vazamento de gás durante a vida útil do equipamento. No interior, a atmosfera é controlada e monitorada. Os designs modernos utilizam cada vez mais ar seco ou nitrogénio em vez de SF₆, uma resposta às regulamentações que estão a remodelar a indústria.

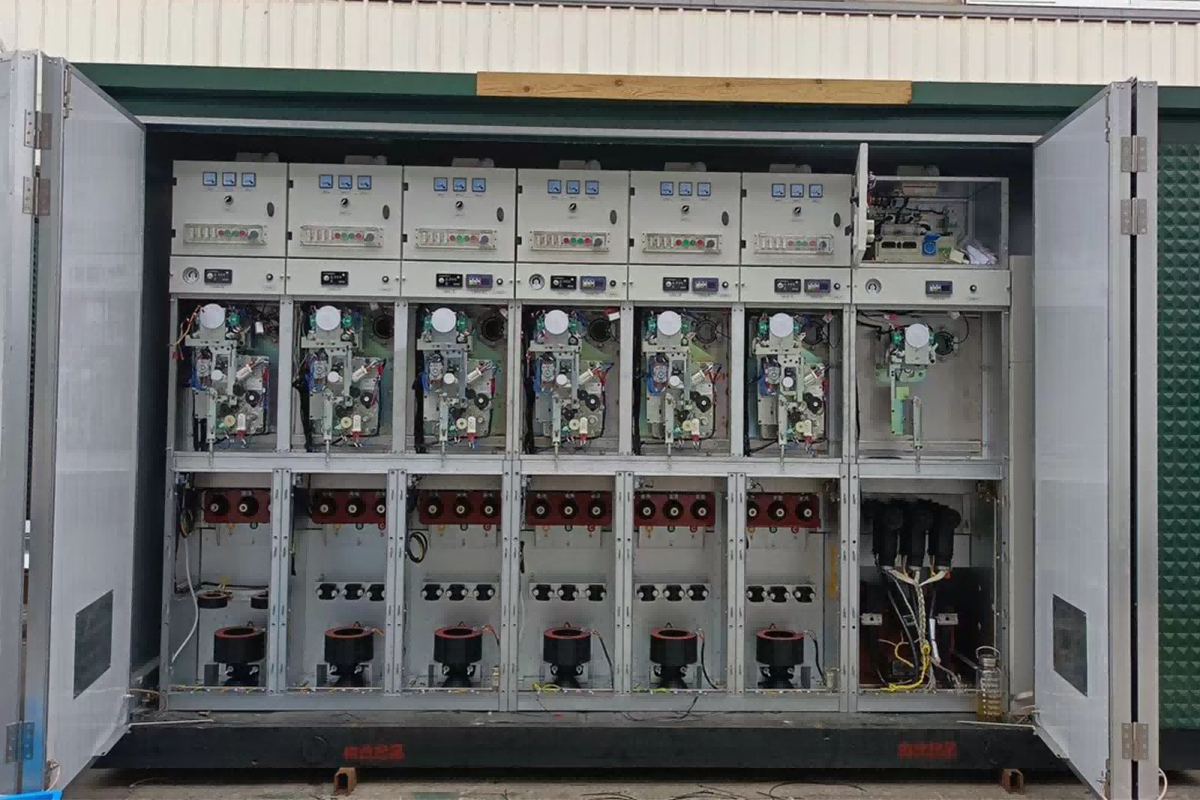

Como um painel GIS é construído: a arquitetura interna

Embora um GIS pareça externamente como um único gabinete metálico, internamente ele é dividido em vários compartimentos funcionais, cada um isolado dos outros por barreiras ou buchas estanques a gases. A compreensão desses compartimentos explica como o equipamento alcança flexibilidade operacional e segurança.

1. O compartimento do barramento

O barramento é a espinha dorsal de qualquer conjunto de manobra. Em um GIS, os barramentos passam horizontalmente através de um compartimento de gás dedicado na parte superior ou traseira do painel. Como o barramento conecta painéis adjacentes entre si, os compartimentos do barramento de vários painéis são frequentemente conectados por meio de buchas estanques a gás, formando uma zona de gás contínua em todo o quadro de distribuição.

Os barramentos transportam a corrente nominal total da instalação – geralmente 1.250 A, 2.000 A ou superior – e devem fazê-lo sem exceder os limites de temperatura que degradariam o isolamento ou acelerariam a oxidação dos contatos. Em um GIS, o gás circundante ajuda a conduzir o calor para longe dos condutores do barramento, permitindo classificações de corrente mais altas em uma seção transversal menor do que o isolamento de ar permitiria.

2. O compartimento do disjuntor

Se o barramento é a espinha dorsal, o disjuntor é o músculo. É o dispositivo que deve interromper o circuito quando ocorre uma falha – e as exigências impostas a ele são extremas. Um disjuntor de média tensão pode ser necessário para interromper 25.000 amperes ou mais, extinguindo um arco que atinge temperaturas comparáveis ​​à superfície do sol, tudo em poucos milissegundos.

Nos projetos GIS modernos, a função do disjuntor é quase universalmente executada por um interruptor a vácuo. O interruptor a vácuo é uma garrafa de cerâmica selada com um par de contatos internos – um fixo e outro móvel. Quando os contatos se separam, o arco formado é desenhado em um vácuo quase perfeito. Como praticamente não há gás para ionizar, o arco se extingue na primeira passagem pelo zero da corrente. O gás circundante no tanque GIS fornece o isolamento dielétrico entre o interruptor e a parede do tanque, mas não desempenha nenhum papel na extinção do arco.

Os painéis GIS da COTENELE utilizam disjuntores a vácuo com classificação de até 25 kA ou 31,5 kA, com resistência mecânica de 10.000 operações. O interruptor a vácuo não precisa de manutenção por toda a vida – sem óleo, sem gás, sem nada para reabastecer.

3. Compartimento do seccionador e da chave de aterramento

Um disjuntor pode interromper a corrente, mas não pode fornecer uma lacuna de isolamento visível na qual o pessoal de manutenção possa confiar suas vidas. Essa função pertence aoseccionador(também chamado de isolador). O seccionador não tem capacidade de extinção de arco – ele só pode ser operado depois que o disjuntor já tiver interrompido a corrente. Sua função é criar uma lacuna física de ar ou gás que seja visível, mecânica e eletricamente segura.

As chaves de aterramento desempenham a função oposta: conectam deliberadamente os condutores isolados à terra, descarregando qualquer tensão residual capacitiva ou induzida. Esta é a etapa que torna o equipamento seguro ao toque.

Em um GIS, a seccionadora e a chave de aterramento são integradas em uma única chave de três posições em muitos projetos. Uma posição está “fechada” (conectada ao barramento), uma está “aberta” (isolada) e uma está “aterrada”. Este projeto de três posições simplifica os intertravamentos mecânicos e reduz o número de vedações a gás necessárias.

4. Transformadores de instrumentos e compartimento de cabos

NãoSIGestá completo sem medição. Transformadores de corrente (TCs) e transformadores de tensão (TPs) fornecem os sinais que relés de proteção, medidores e sistemas SCADA precisam para monitorar e controlar o sistema de energia. Em um GIS, os TCs são frequentemente núcleos toroidais montados ao redor da bucha onde o disjuntor se conecta ao compartimento do cabo. Os TPs podem ser indutivos ou capacitivos, conectados ao barramento ou ao lado do alimentador dependendo do esquema de proteção e medição.

O compartimento de cabos é onde os cabos externos de alta tensão entram no painel e se conectam aos condutores internos. Em um GIS livre de SF₆ usando ar seco, o compartimento do cabo faz parte do mesmo volume de gás selado que o quadro, ou é separado por uma bucha estanque a gás, dependendo do projeto. As terminações dos cabos são normalmente do tipo plug-in, usando conectores elastoméricos que fornecem uma interface totalmente isolada e totalmente blindada entre o cabo e o conjunto de manobra.

5. O compartimento de controle de baixa tensão

Atrás da porta do painel frontal está a inteligência do GIS: relés de proteção, chaves de controle, blocos terminais, contatores auxiliares e gateways de comunicação. Este compartimento está no potencial de terra e é isolado dos compartimentos de gás de alta tensão por meio de buchas seladas. Toda a fiação secundária – para abertura, fechamento, indicação e comunicação – é roteada aqui.

A qualidade do acabamento no compartimento de baixa tensão é um indicador confiável da qualidade geral do fabricante. A fiação bem roteada, os terminais claramente identificados e os relés de proteção configurados corretamente sugerem que cuidados semelhantes foram tomados nas partes do painel que o cliente não consegue inspecionar facilmente.

A Física do Isolamento a GásPor que usar gás?

 A resposta está em uma propriedade fundamental da matéria: a rigidez dielétrica.

Todo material isolante – ar, óleo, epóxi sólido ou gás – tem um limite para o campo elétrico que pode suportar antes de quebrar e conduzir. Para o ar à pressão atmosférica, esse limite é de aproximadamente 3 kV por milímetro. Para SF₆ a uma pressão modesta, é cerca de três vezes maior. Isto significa que os condutores dentro de um tanque cheio de SF₆ podem ser colocados muito mais próximos uns dos outros do que no ar, sem risco de descargas atmosféricas. Como resultado, todo o painel do painel encolhe.

O mecanismo é molecular. O SF₆ é um gás eletronegativo: suas moléculas capturam prontamente elétrons livres, formando íons negativos pesados ​​que se movem lentamente em um campo elétrico e são pobres em sustentar uma avalanche de elétrons. Esta propriedade confere ao SF₆ sua alta rigidez dielétrica e excelente capacidade de extinção de arco.

O ar seco e o nitrogênio funcionam segundo um princípio mais simples. Sua rigidez dielétrica é inferior à do SF₆ na mesma pressão, mas é suficiente para aplicações de média tensão quando a geometria do tanque é projetada com folgas apropriadas. A compensação é um volume de tanque ligeiramente maior para a mesma classificação de tensão, um compromisso de engenharia que a maioria dos fabricantes e usuários agora aceita como o preço da eliminação do potencial de aquecimento global do SF₆ de 23.500 vezes o do CO₂.

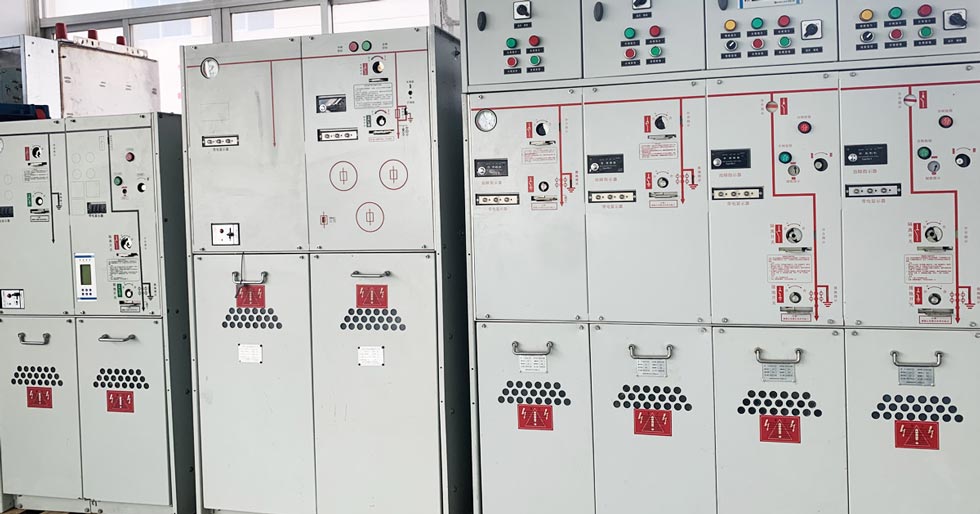

Como funcionam os intertravamentos

Uma das características que definem um GIS é o seu sistema de intertravamento mecânico, muitas vezes chamado de intertravamento de “cinco prevenção”. Esses intertravamentos são puramente mecânicos – não dependem de energia elétrica, software ou memória humana.

A lógica é simples, mas implacável:

1. O disjuntor não pode ser fechado a menos que o seccionador esteja totalmente aberto ou totalmente fechado.

2. O seccionador não pode ser operado enquanto o disjuntor estiver fechado.

3. A chave de aterramento não pode ser fechada enquanto o circuito estiver energizado.

4. O disjuntor não pode ser fechado enquanto a chave de aterramento estiver acionada.

5.A porta do compartimento dos cabos não pode ser aberta a menos que o seccionador de aterramento esteja fechado.

Essas regras são aplicadas por cames, alavancas e parafusos deslizantes que bloqueiam fisicamente as maçanetas de operação ou a trava da porta quando as condições não são satisfeitas. Para um operador que esteja em frente ao painel, isto significa que uma sequência insegura de ações não é apenas proibida – é mecanicamente impossível.

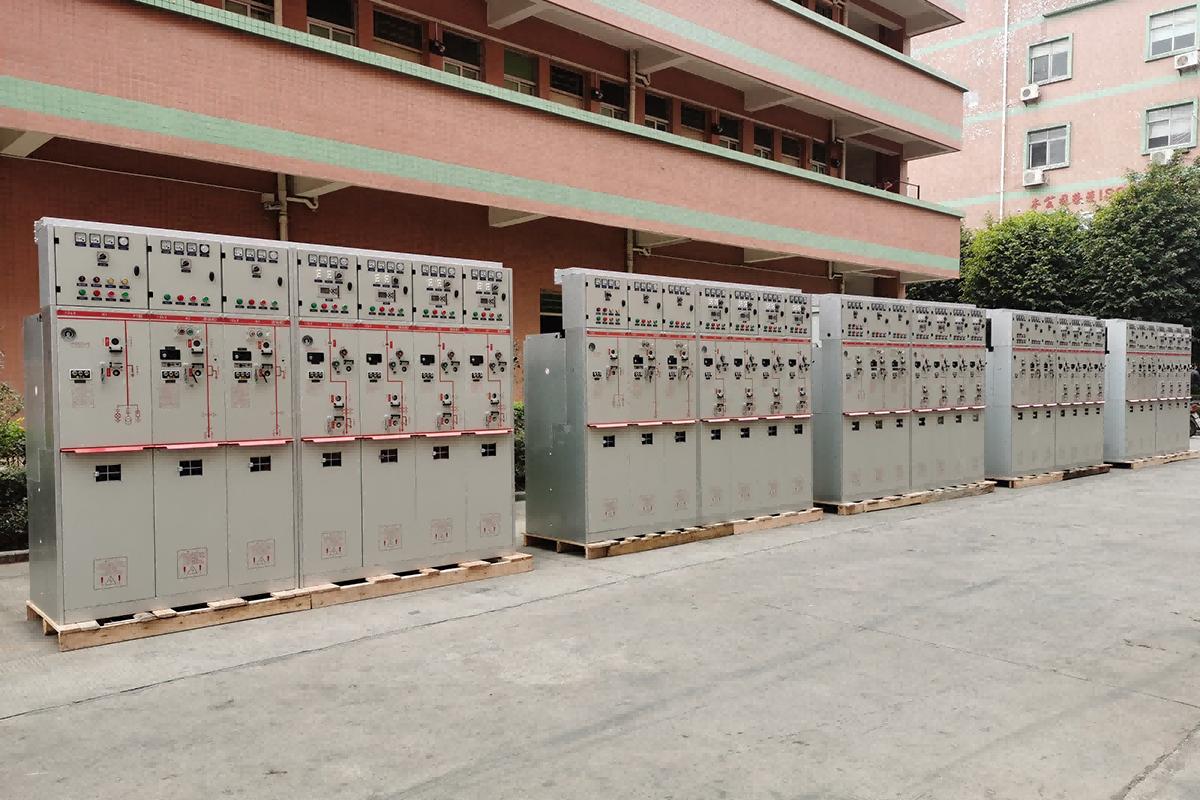

SIG livre de SF₆: mesmo princípio, gás mais seguro

O princípio operacional de um GIS livre de SF₆ é idêntico ao de um GIS SF₆ convencional. Os mesmos compartimentos, o mesmo interruptor a vácuo, o mesmo seccionador e seccionador de aterramento, os mesmos intertravamentos. A única coisa que muda é o gás dentro do tanque selado.

O GIS de média tensão da COTENELE utiliza ar seco como meio isolante. O gás é purificado, desumidificado e selado dentro de um tanque de aço inoxidável na fábrica. O tanque é testado quanto a vazamentos e depois deixado selado durante toda a sua vida útil de 30 anos. Não há manômetro para o operador ler, nenhuma porta de reabastecimento e nenhum procedimento de manutenção relacionado ao gás a ser seguido. O sistema de gás é, do ponto de vista do utilizador, invisível.

Esta abordagem tem três vantagens práticas para o usuário final:

• Conformidade ambiental.A ausência de SF₆ significa que não existem obrigações de comunicação de gases fluorados, nenhum programa de deteção de fugas e nenhuma recuperação de gases em fim de vida. O equipamento está em conformidade com o Regulamento de gases fluorados da UE, sem exceções ou soluções alternativas.
• Manutenção simplificada.Um técnico de manutenção que abre a porta do painel encontra o mesmo disjuntor a vácuo, o mesmo mecanismo seccionador e os mesmos relés de proteção de qualquer outro GIS moderno. Não há equipamento de manuseio de gás para entender.
• Investimento preparado para o futuro.À medida que as restrições ao SF₆ se tornam mais rigorosas em todo o mundo, os equipamentos que não contêm SF₆ não enfrentarão restrições de serviço mais rigorosas, aumento dos custos do gás ou requisitos obrigatórios de modernização.

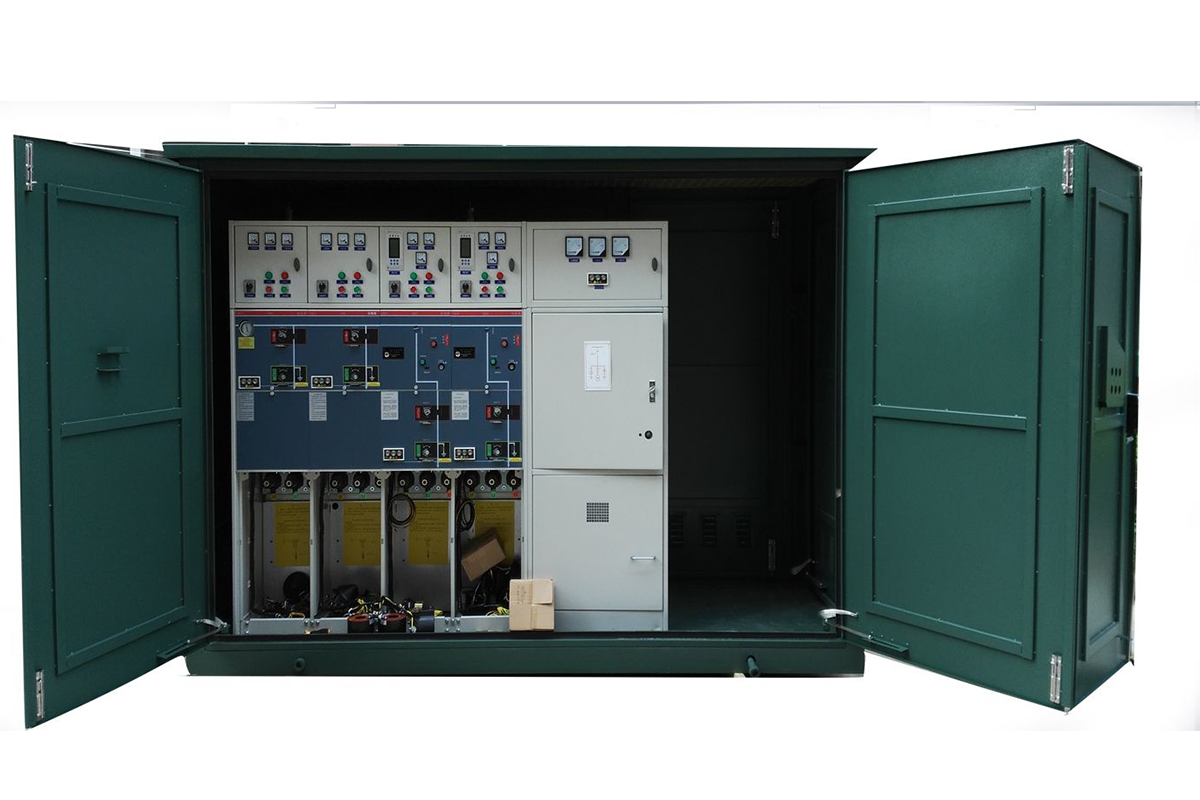

Onde o GIS é usado

A tecnologia GIS é implantada onde quer que o espaço seja limitado, a confiabilidade seja crítica ou as condições ambientais tornem os equipamentos isolados a ar impraticáveis:

• Subestações urbanas onde os custos imobiliários tornam o equipamento compacto uma necessidade financeira.
• Subestações coletoras de parques eólicos onde os comutadores devem operar de forma confiável em ambientes remotos, às vezes hostis, com acesso limitado para manutenção.
• Data centers onde garantias de tempo de atividade e compromissos ESG exigem equipamentos isentos de SF₆ e de baixa manutenção.
• Plantas industriais com atmosferas corrosivas, altos níveis de poeira ou alta umidade que degradariam condutores isolados a ar expostos.
• Infraestruturas como aeroportos, metrôs e túneis, onde a segurança contra incêndio e a compactação não são negociáveis.

Perguntas frequentes

P: Um GIS pode ser reparado se houver vazamento de gás?

R: Para um GIS de ar seco selado para toda a vida, o tanque é soldado e testado na fábrica e não foi projetado para ser aberto no local. Se o tanque estiver comprometido, todo o painel normalmente será substituído. É por isso que os testes de integridade do tanque durante a fabricação são essenciais. No entanto, o vazamento de gás de um tanque selado devidamente fabricado é extremamente raro durante a vida útil do equipamento.

P: Como você sabe que o interruptor a vácuo ainda está funcionando?

R: A integridade do vácuo é verificada durante testes de rotina na fábrica por meio de um teste de alto potencial nos contatos abertos. Em serviço, os interruptores a vácuo dispensam manutenção e não se degradam com o tempo. O único mecanismo de desgaste é a erosão do contato durante a interrupção da falta, que é contabilizada na resistência elétrica nominal do interruptor.

P: O GIS de ar seco é fisicamente maior que o SF₆ GIS?

R: Em níveis de média tensão de até 40,5 kV, a diferença de tamanho é mínima e cabe nas dimensões padrão do painel. Os fabricantes otimizaram as geometrias dos tanques ao longo dos anos de desenvolvimento para minimizar a pegada dos projetos de ar seco.

P: Quais padrões se aplicam ao GIS?

R: O GIS fechado em metal é testado de acordo com IEC 62271-200. O disjuntor interno foi testado de acordo com IEC 62271-100. A classificação de arco interno (IAC) é testada de acordo com IEC 62271-200 anexo A. A COTENELE fornece certificados de teste de tipo completos de laboratórios independentes credenciados pela IEC com cada cotação.

Conclusão: Domínio do Básico

Um painel isolado a gás funciona vedando condutores de alta tensão em uma atmosfera de gás que os isola uns dos outros e da terra, permitindo que todo o conjunto seja muito menor do que seu equivalente isolado a ar. Dentro desse ambiente selado, os interruptores a vácuo interrompem o circuito, os seccionadores fornecem isolamento visível, as chaves de aterramento tornam o equipamento seguro ao toque e uma rede de intertravamentos mecânicos garante que essas operações só possam ser realizadas na sequência correta.

A transição do SF₆ para o ar seco não alterou esta arquitetura fundamental. Simplesmente substituiu o gás por outro que não acarreta um passivo ambiental milenar. Para engenheiros e compradores, compreender como funciona um GIS é a base para especificar o equipamento certo, verificar as declarações do fabricante e garantir que o conjunto de manobra instalado hoje ainda protegerá a rede daqui a três décadas.

A COTENELE fabrica painéis isolados a gás isentos de SF₆ usando isolamento de ar seco e interrupção a vácuo, testados de acordo com IEC 62271-200. Nossa equipe de engenharia fornece pacotes completos de documentação - incluindo certificados de teste de tipo e relatórios de testes de rotina - na fase de licitação, permitindo que nossos clientes especifiquem com confiança. Procurando GIS sem SF₆ para seu próximo projeto? A COTENELE fornece painéis isolados a gás sem SF₆ de 12 kV a 40,5 kV, unidades principais de anel e disjuntores a vácuo para serviços públicos, energia renovável, data center e aplicações industriais.

COTENELEé um fabricante especializado de painéis de média tensão, incluindo painéis isolados a gás livres de SF₆, disjuntores a vácuo, unidades principais de anel e painéis revestidos de metal para aplicações de 12 kV a 40,5 kV. Nossos produtos atendem empresas de serviços públicos, operadoras de data centers, desenvolvedores de energia renovável e compradores industriais em toda a Europa, Ásia e Oriente Médio.
