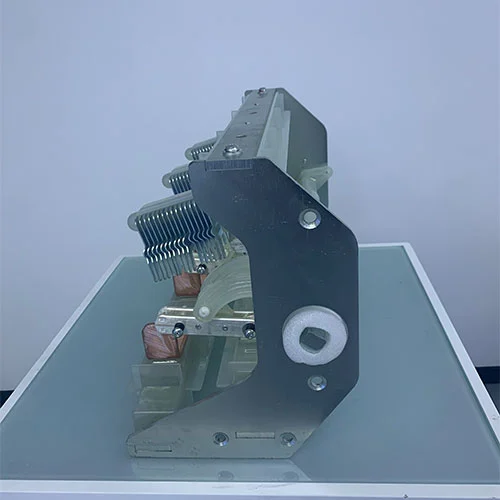

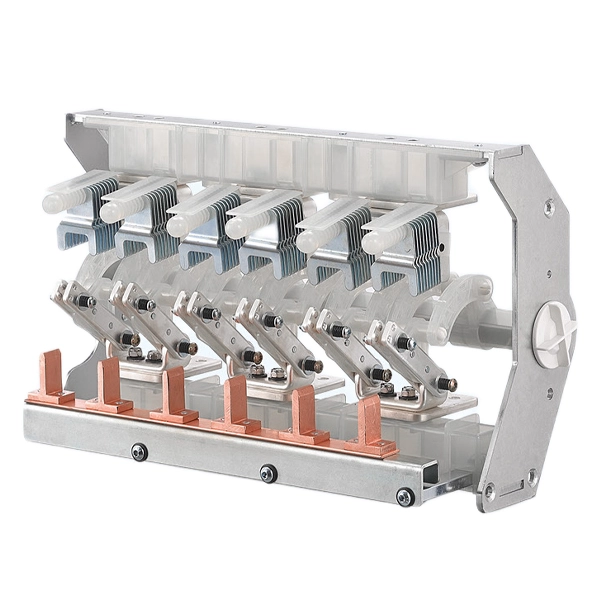

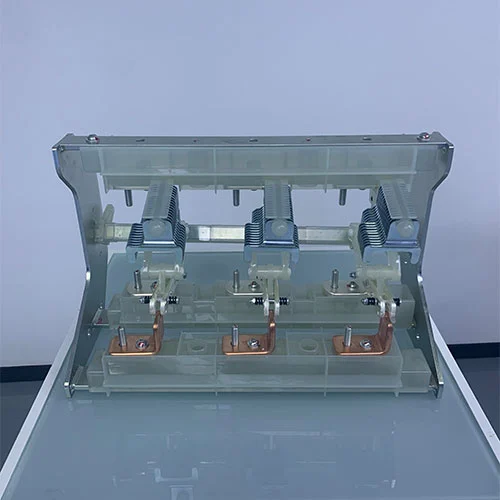

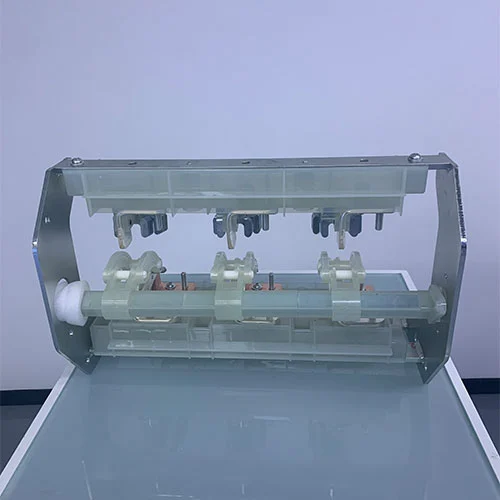

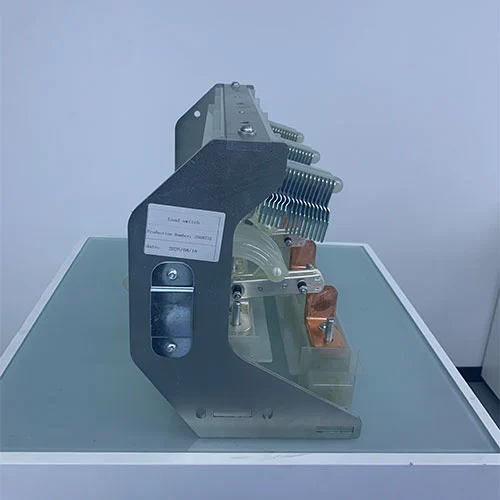

11KV RMU almofada interruptores de interrupção de carga de média tensão internos

Nas redes de distribuição de energia elétrica de média tensão, vários comutadores são utilizados para garantir o fornecimento seguro e confiável de eletricidade. Entre eles, as chaves seccionadoras de carga são componentes críticos nesses comutadores, como unidades principais de anel, comutadores ecológicos e comutadores isolados a gás. Eles são os componentes especializados projetados para lidar com as demandas rotineiras de energização e desenergização de circuitos elétricos. os painéis RMU de 11KV da série KDK-12D / 1250-20 para ambientes internos, chaves seccionadoras de média tensão fabricadas pela Contele têm recebido elogios generalizados de clientes nacionais e estrangeiros há muito tempo

Modelo e significados

O que é uma chave seccionadora de carga?

As chaves seccionadoras de carga de média tensão internas de painéis RMU de 11kV são dispositivos de comutação elétrica localizados entre chaves seccionadoras e disjuntores, capazes de interromper a corrente sob circuito normal e condições de sobrecarga especificadas. Eles podem interromper com segurança a corrente operacional, mas não são adequados para interromper correntes de curto-circuito (correntes de falha). Eles são normalmente equipados com dispositivos básicos de extinção de arco, capazes de lidar com arcos de carga normal, mas insuficientes para extinguir arcos de curto-circuito de alta intensidade.

Princípio de funcionamento de uma chave seccionadora sob carga

A chave para as chaves seccionadoras em carga está no gerenciamento seguro dos arcos elétricos. Quando os contatos se separam, a corrente ioniza o ar ou dielétrico, formando um caminho condutor. Se o arco não for controlado, danificará os contatos e atrasará a desconexão.

Os métodos de extinção de arco comumente usados ​​incluem:

1. Extinção de arco de imersão em óleo:Os contatos estão imersos em óleo isolante. O calor gerado pelo arco decompõe o óleo, formando gás hidrogênio de alta pressão que extingue rapidamente o arco.

2. Extinção por arco de gás (tipo jato):O material extintor de arco sólido é aquecido e vaporizado, ejetando gás para extinguir o arco.

3. Extinção de arco com ar comprimido ou gás:O ar fornecido mecanicamente extingue o arco (como o SF₆ antigo).

4. Extinção de arco a vácuo:Os contatos são selados em uma garrafa a vácuo. No ponto zero AC, o arco é extinto instantaneamente, restaurando a rigidez dielétrica.

Principais Funções

Os interruptores de corte de carga de média tensão internos de painéis 11KV RMU são os componentes muito importantes para as unidades principais de anel e comutadores ecológicos, eles têm várias funções críticas:

1. Comutação de circuito de rotina: pode ser operada manualmente ou remotamente para ativar/desativar a fonte de alimentação de e para a linha, adequada para manutenção ou comutação de rede em anel.

2. Capacidade de carga de corrente e capacidade de resistência: Pode transportar corrente nominal e suportar o estresse mecânico e térmico da corrente de curto-circuito por um curto período.

3. Ponto de isolamento visual: Fornece um ponto de desconexão visual confiável, garantindo a segurança do pessoal de manutenção.

4. Proteção em conjunto com fusíveis: Em uma unidade de rede em anel, a chave de carga funciona em conjunto com fusíveis para obter a desconexão automática de falhas, evitando que a operação monofásica danifique a carga.

Chave seccionadora de carga vs seccionadora vs disjuntor a vácuo

Para apreciar plenamente o papel do interruptor de carga, é essencial compará-lo com os seus homólogos.

No geral, a chave de carga é um componente de função especializado e eficiente para a unidade principal de anel de média tensão ou painel de distribuição ecológico. Ao dominar a interrupção segura de correntes de carga e fazer parceria perfeita com fusíveis para proteção contra falhas, ele fornece uma solução econômica, compacta e confiável para a grande maioria das operações de comutação em redes de distribuição de média tensão. Embora o seccionador forneça segurança por meio do isolamento e o disjuntor forneça proteção abrangente, a chave de carga é o carro-chefe que gerencia ativamente o fluxo de energia no dia a dia.

Parâmetros Técnicos

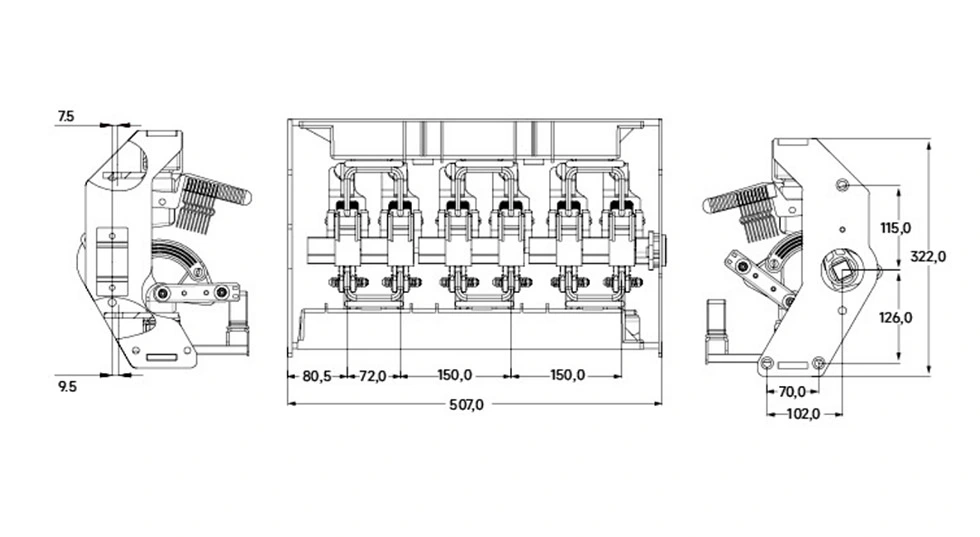

Aparência e Dimensão

Perguntas frequentes

Q1. Qual é a principal função de uma chave seccionadora em carga?

R: A função principal das chaves seccionadoras de carga de média tensão interna dos painéis 11KV RMU é ligar e desligar a energia. usamos uma chave seccionadora de carga para cortar a energia com segurança quando um eletricista precisa fazer manutenção em uma linha. Ele foi projetado para lidar com a corrente normal que flui pelo sistema todos os dias.

Q2. Quanto tempo normalmente dura uma chave seccionadora em carga?

R: A maioria das chaves seccionadoras de carga modernas, especialmente aquelas que usam tecnologia de vácuo, são muito duráveis. Eles são classificados para um número específico de operações (por exemplo, 1.000 ou 2.000 vezes). Em condições normais de trabalho, podem durar décadas sem necessidade de substituição das peças principais.

Q3. É seguro tocar em uma chave seccionadora de carga?

R: Em painéis modernos, a chave seccionadora em si é geralmente selada dentro de um tanque de metal (como em um painel "isolado a gás" ou "ecológico").

Q4. Por que uma chave de carga é mais barata que um disjuntor?

R: Um disjuntor é uma máquina muito complexa. Tem que ser forte o suficiente para capturar e parar uma enorme explosão de energia semelhante a um raio (um curto-circuito). Uma chave seccionadora de carga só precisa interromper o fluxo normal de eletricidade. Como as peças internas não precisam ser tão pesadas, o custo de fabricação é menor.

Q5. Posso usar uma chave seccionadora de carga para um grande motor de fábrica?

R: Geralmente, não. Motores grandes criam problemas especiais quando você os desliga. Eles exigem um dispositivo (como um contator ou disjuntor específico) projetado para lidar com esse tipo específico de contragolpe elétrico. As chaves seccionadoras sob carga são melhores para cabos, linhas de distribuição e transformadores.

Nosso compromisso com o serviço pós-venda

Acreditamos que nossa parceria com você começou após a conclusão da transação. Nossa empresa está comprometida em fornecer suporte confiável para garantir que seu equipamento possa operar sem problemas durante toda a sua vida útil. Aqui estão os serviços que você pode obter de nós:

Suporte Técnico e Treinamento: Orientação remota e treinamento gratuito; primeiro ano de manutenção gratuita.

Resposta Rápida: Consultas tratadas em 1 hora, garantindo a resolução oportuna do problema.

Consulta vitalícia: Consulta técnica e suporte fornecido durante todo o ciclo de vida do equipamento.

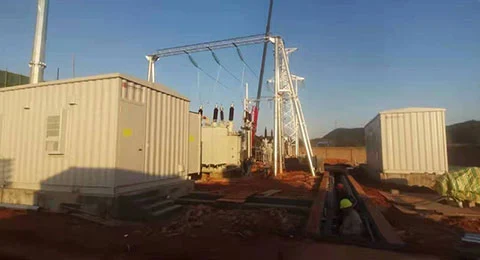

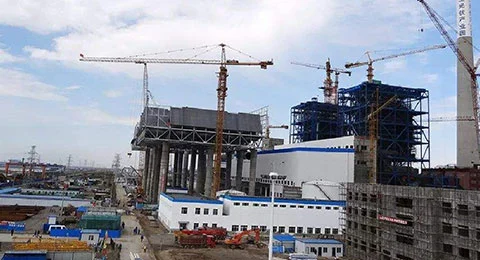

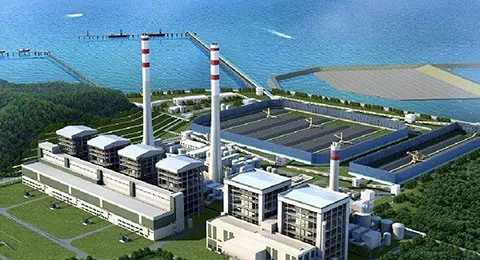

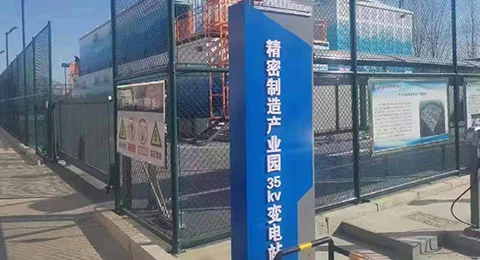

Casos de clientes

1. Projeto Regional de Distribuição de Energia da State Grid no Leste da China

2. Projeto fotovoltaico de 1600 MW da nova base energética da província de Qinghai

3. Expansão da subestação de 110kV da mina de ouro Aini no Tadjiquistão

4. Fornecimento completo de equipamentos de energia da ferrovia Sichuan-Tibete

Por que escolher a Cotenele Elétrica?

1. Fabricante profissional na China, fornecimento direto da fábrica, suporta compras em massa.

2. Os produtos são certificados ISO9001/14001/18001.

3. Anos de experiência cooperando com clientes nacionais e internacionais, estudos de caso do mundo real garantem o sucesso.

4. P&D inovador, atualizando continuamente os gabinetes de gás ecológicos da série RHSV.

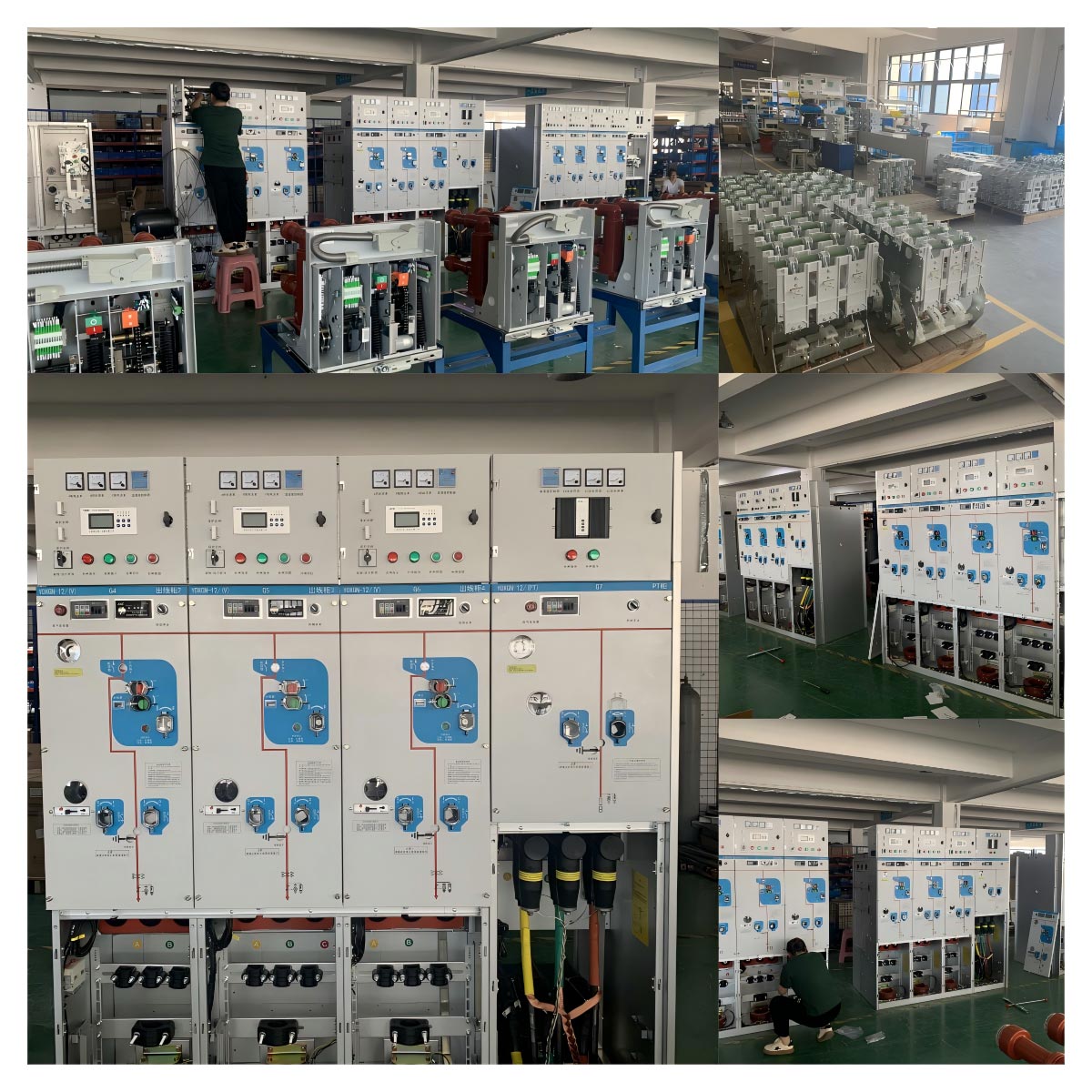

Exposição de produtos
