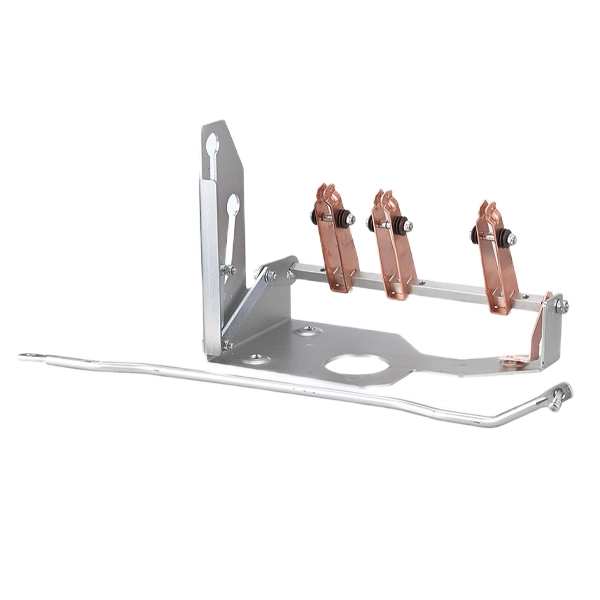

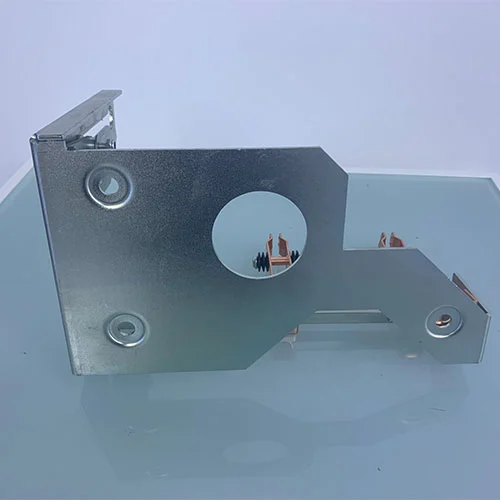

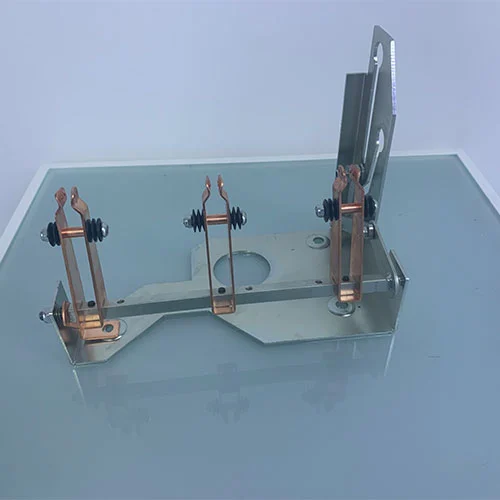

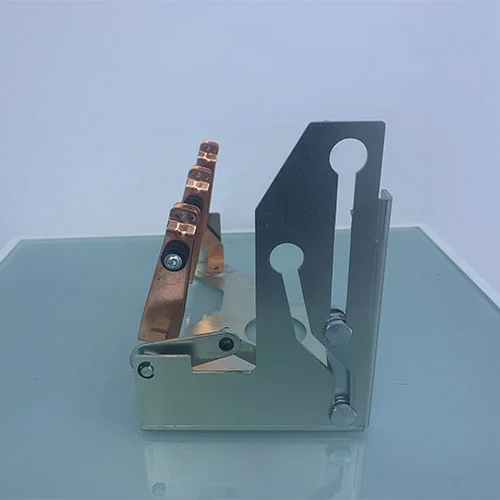

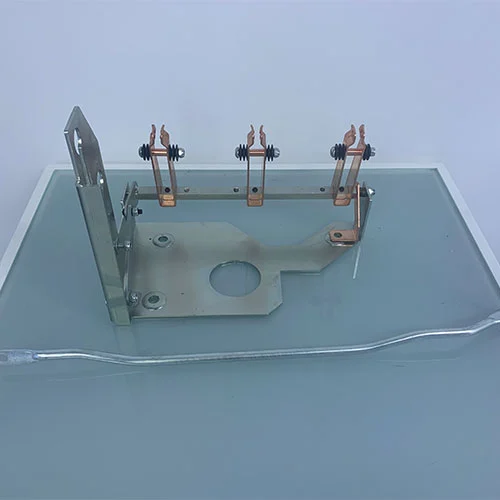

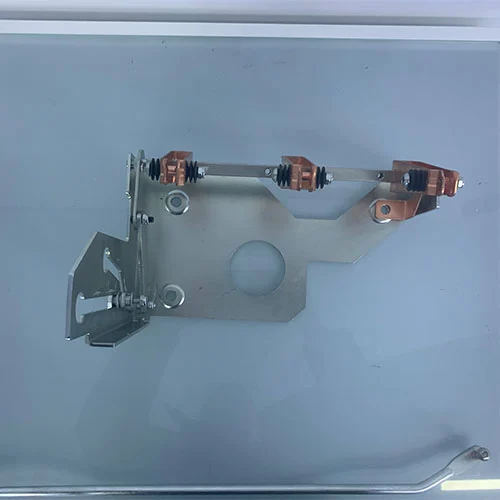

Chave de aterramento interna de média tensão 11KV para RMU

Uma Unidade Principal de Anel (RMU) é um equipamento de energia vital para garantir o fornecimento confiável e contínuo de eletricidade aos usuários finais em redes modernas de distribuição de energia. As chaves de aterramento são geralmente montadas nessas RMUs de subestações de distribuição secundária.

As RMUs possuem características de tamanho compacto e multifuncional, a segurança do pessoal e dos equipamentos durante as unidades principais do anel necessitam de manutenção e quando estão em condições de falha é primordial. A chave de aterramento interna de média tensão de 11KV para RMU é um componente específico, mas crítico. Embora a estrutura da chave de aterramento seja simples, é a pedra angular dos procedimentos operacionais seguros, que podem fornecer uma conexão verificável e segura entre as partes desenergizadas do circuito elétrico e a terra.

Modelo e significados

O que é uma chave de aterramento?

Uma chave de aterramento interna de média tensão de 11KV para RMU é uma chave mecânica geralmente integrada a um componente de média tensão do conjunto de manobra, como uma RMU, um painel ecológico e um painel isolado a gás. Seu objetivo principal é conectar uma parte específica de um circuito - como um alimentador de cabo ou um barramento - diretamente ao terra. A chave de aterramento é diferente do disjuntor a vácuo ou de uma chave seccionadora de carga, a chave de aterramento não é projetada para interromper a corrente de carga ou a corrente de falha em circunstâncias normais. Em vez disso, é um dispositivo de segurança que opera somente após o circuito ter sido desenergizado pelo dispositivo de comutação primário. Fornece uma indicação visível e positiva de que a secção a jusante da rede está ligada à terra, garantindo que é seguro para os técnicos trabalharem nela.

Como funciona este produto?

A chave de aterramento interna de média tensão de 11kV para RMU garante manutenção segura e proteção do sistema, estabelecendo um caminho de aterramento de baixa impedância. Sua operação compreende três etapas principais:

1. Operação mecânica:A chave de aterramento é operada através de um mecanismo externo, geralmente usando alavancas manuais ou dispositivos elétricos para operação remota. Este mecanismo conduz um conjunto de contatos móveis em direção a um conjunto de contatos fixos. A operação é geralmente do tipo "à prova de fechamento", o que significa que a chave tem resistência mecânica para fechar contra uma corrente de falha se ocorrer um erro, embora não possa abrir sob falha.

2. Estabelecendo o Caminho Terrestre:Quando os contatos móveis se acasalam com os contatos fixos, eles criam um caminho metálico contínuo. Uma extremidade deste caminho está conectada ao condutor de alta tensão (por exemplo, a terminação do cabo). A outra extremidade está solidamente aparafusada à barra de terra da RMU, que por sua vez está ligada à rede de terra da estação. Isso efetivamente causa um curto-circuito entre os condutores de fase e o terra.

3. Intertravamento de segurança:Um aspecto fundamental de sua operação são os estritos intertravamentos mecânicos (parte da lógica das "cinco prevenção"). Esses intertravamentos evitam que o seccionador de aterramento seja fechado enquanto o interruptor principal (interruptor seccionador em carga ou disjuntor) estiver na posição fechada e, inversamente, evitam que o seccionador principal seja fechado enquanto o seccionador de aterramento estiver acionado. Isso evita falhas catastróficas de "curto-circuito".

Quais são as funções deste produto?

A chave de aterramento interna de média tensão de 11kV para RMU fornece importantes funções operacionais e de segurança:

1. Segurança Pessoal

Aterra cabos e barramentos a jusante para garantir um ambiente de trabalho com potencial zero.

Protege o pessoal de manutenção contra condições elétricas inesperadas, como alimentação reversa, tensão induzida, quedas de raios ou carga residual.

2. Dissipação de carga residual

Os cabos de média tensão armazenam energia capacitiva.

O interruptor fornece um caminho de descarga controlado após a desconexão da fonte de alimentação, eliminando o risco de choque elétrico.

3. Indicação e Verificação de Status

Fornece indicação visual clara no painel RMU.

Combinado com indicadores de presença de tensão, os técnicos podem verificar a segurança do circuito antes da operação.

4. Habilitando testes de cabos

Facilita com segurança testes elétricos, como resistência de isolamento ou testes VLF.

Após o teste, a chave descarrega com segurança a tensão de teste acumulada na capacitância do cabo.

Como devo proceder?

1. Desconexão do interruptor de aterramento:Insira a alavanca de operação no orifício de operação da chave de aterramento e gire o pino reverso para desconectar.

2. Dentro do orifício de operação da chave de carga, gire no sentido horário (pressione o botão de fechamento para operação elétrica) para fechar a chave.

3. Ao usar contatos em forma de leque, os contatos de aterramento da chave de aterramento inferior são montados nas posições 1, 4 e 6.

4. Ao utilizar barras de cobre para sobreposição, os contatos de aterramento da chave de aterramento inferior são montados nas posições 2, 3 e 5.

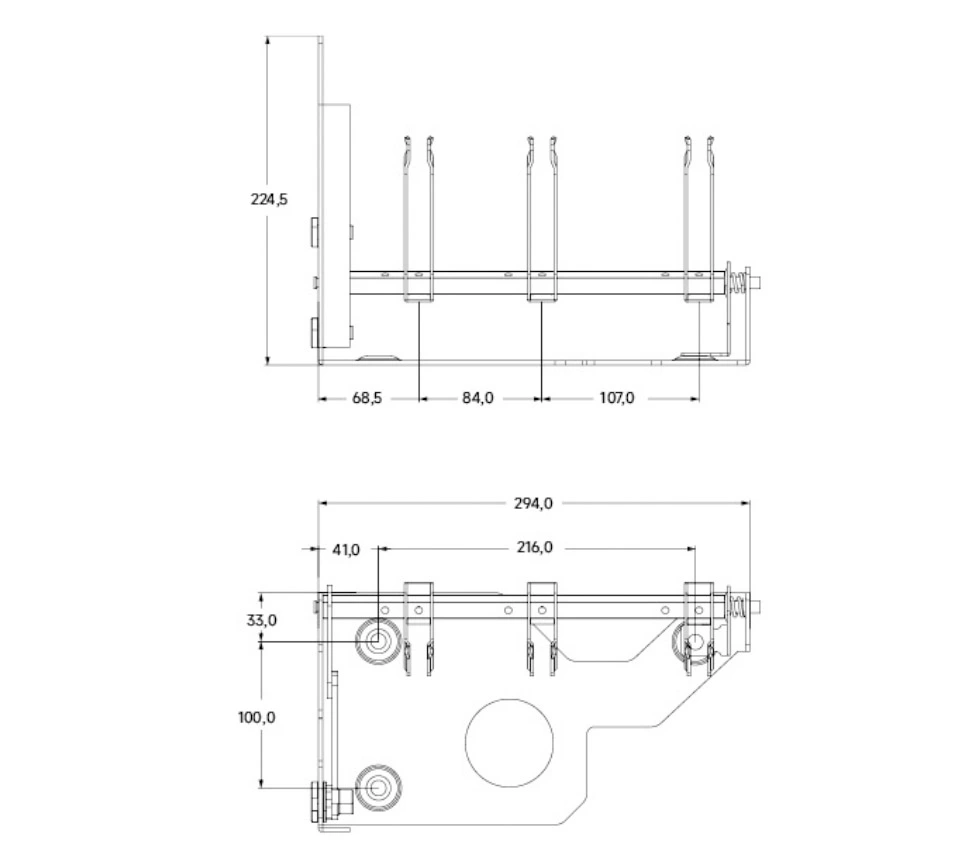

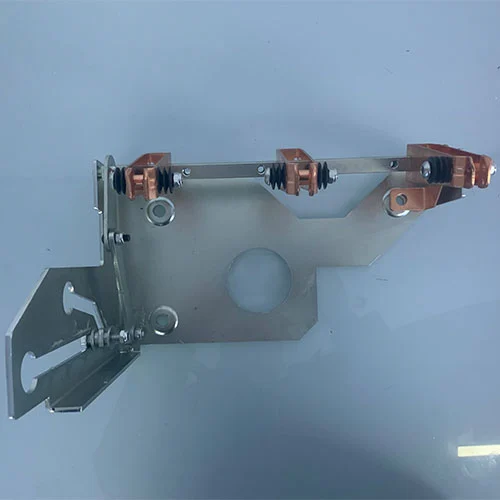

Aparência e dimensão

Por que escolher a Cotenele?

1. Fabricante chinês, preços razoáveis, qualidade confiável.

2. Ampla experiência e P&D independente de componentes principais garantem uma operação eficiente e segura da RMU.

3. Pós-venda e suporte técnico abrangente, fornecendo orientação de instalação e comissionamento no local para os clientes.

4. Produtos ecologicamente corretos e que economizam energia, atendendo aos modernos requisitos de eletricidade verde.

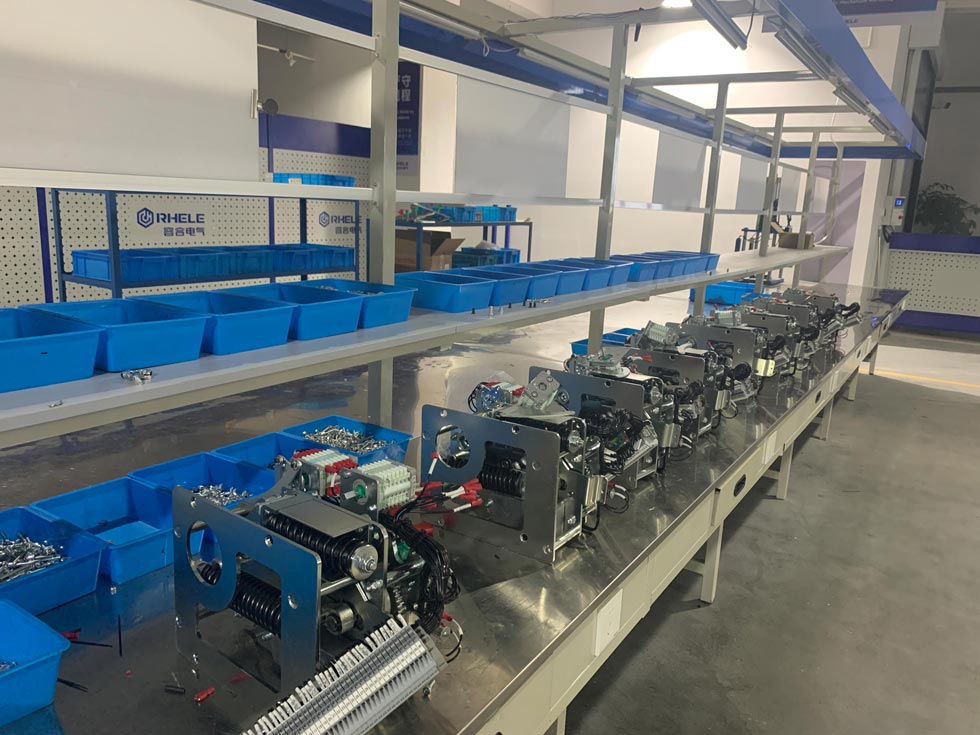

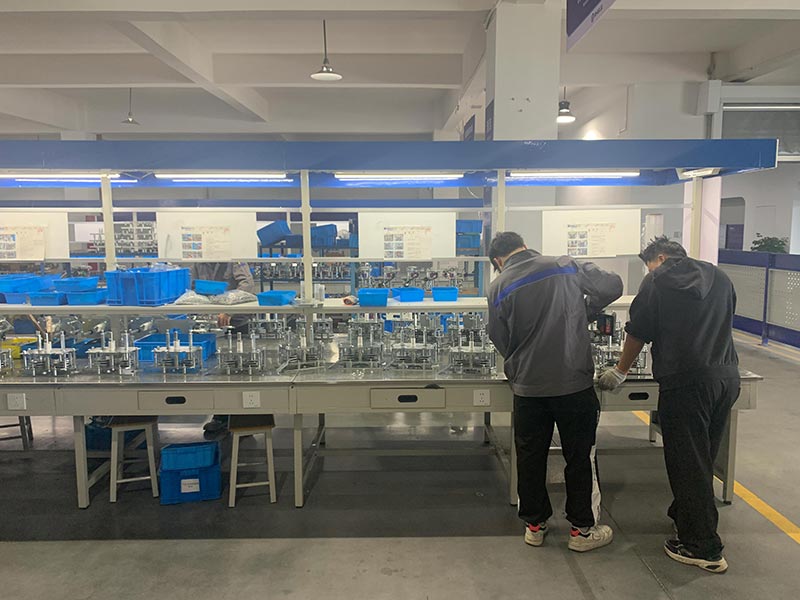

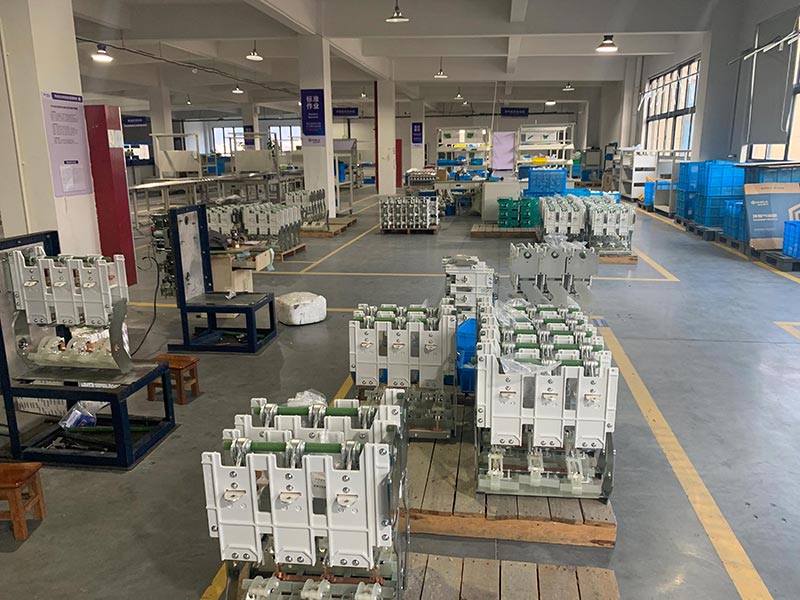

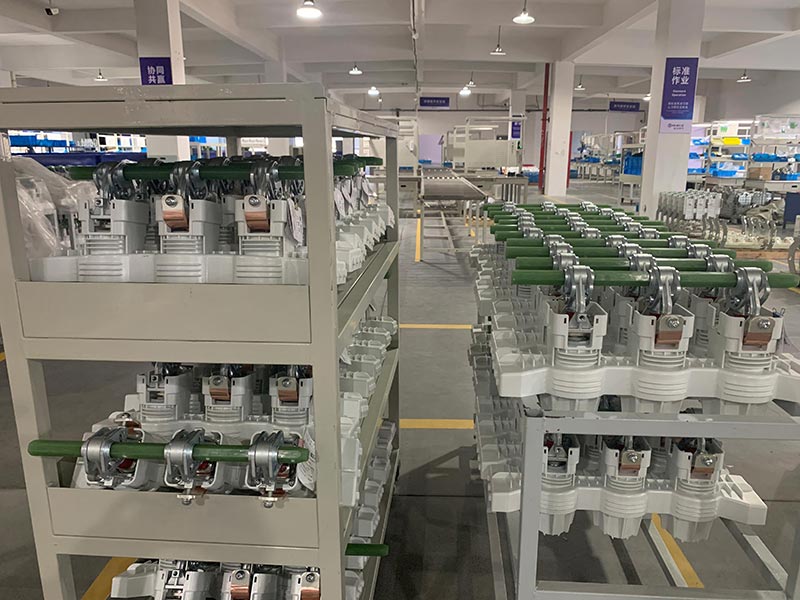

Exposição de produtos
