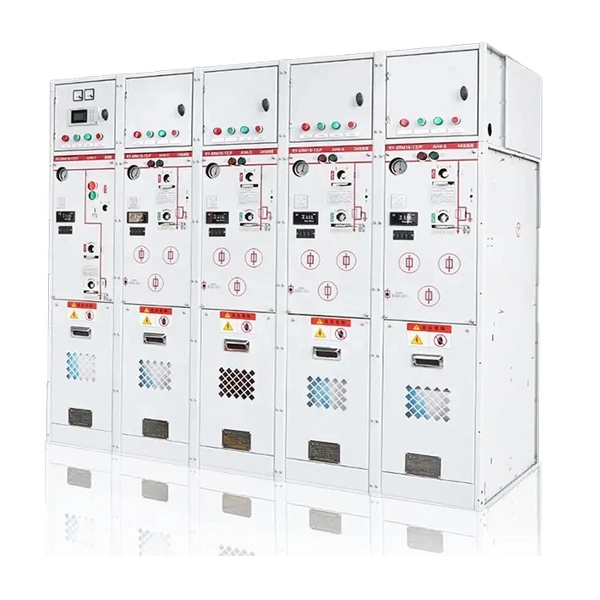

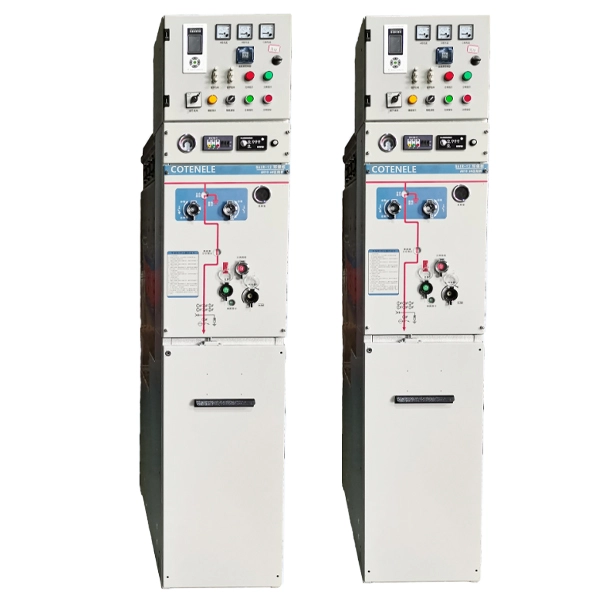

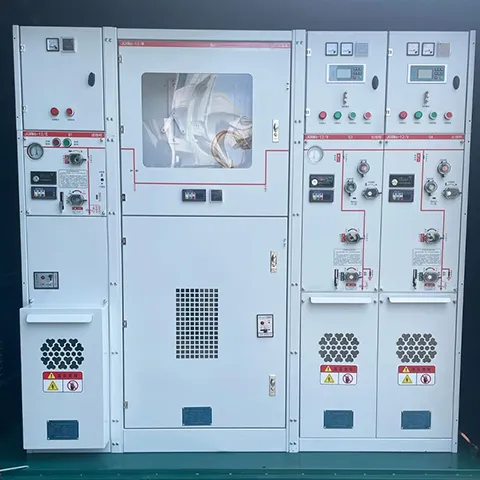

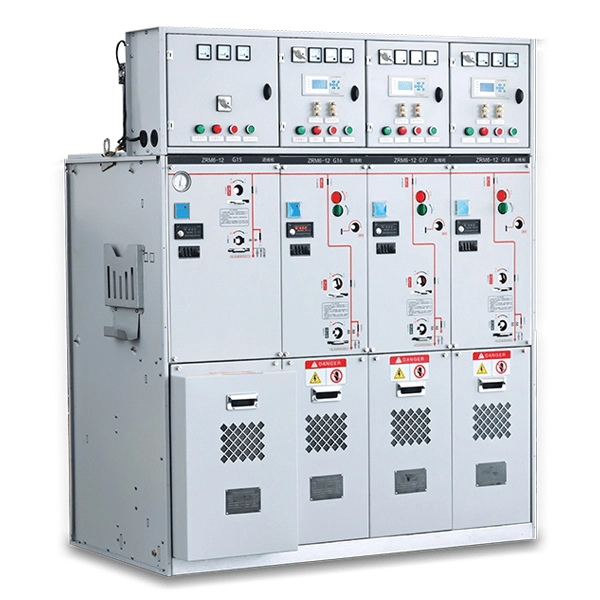

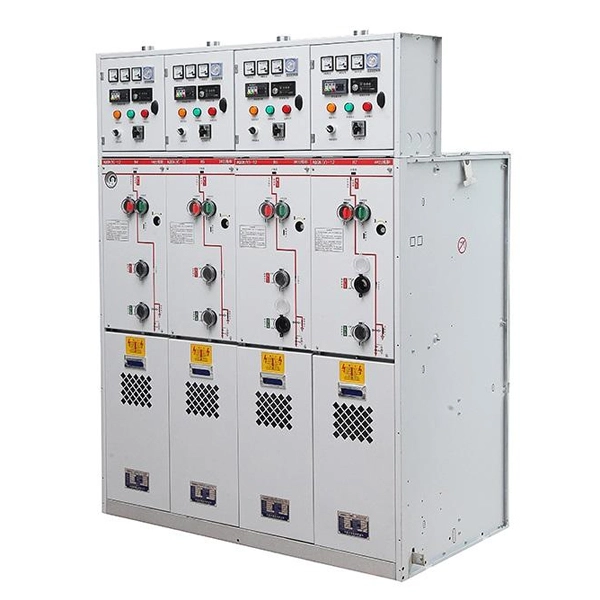

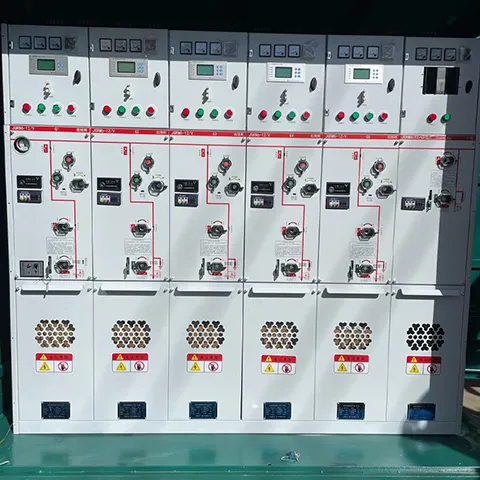

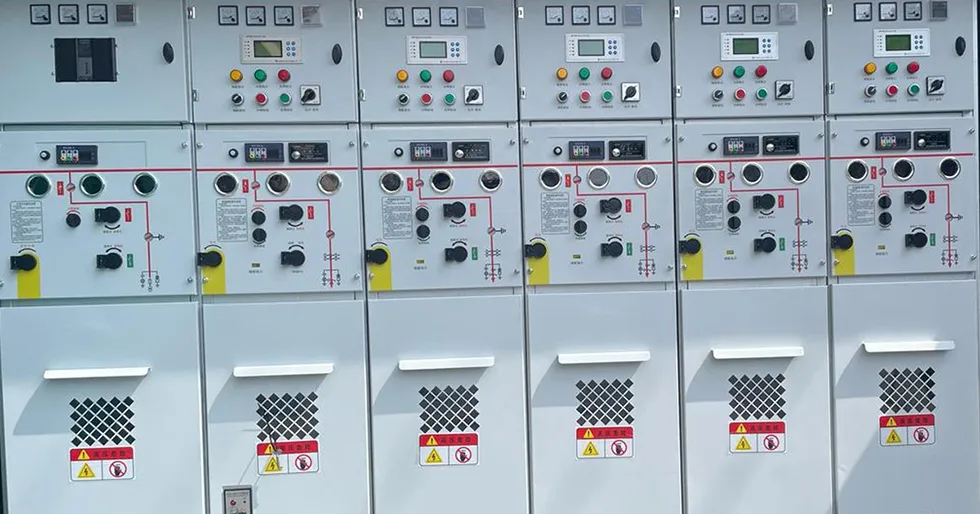

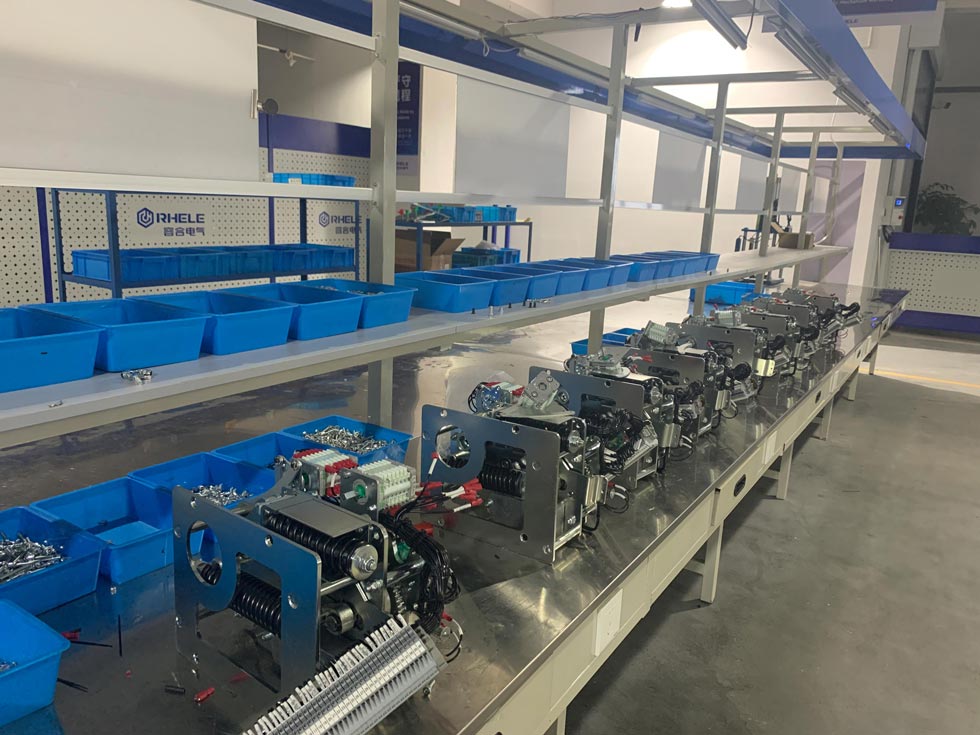

Painel de distribuição isolado a gás de média tensão 11KV

Os parâmetros técnicos do quadro isolado a gás

Qual é o princípio do quadro isolado a gás?

O principal princípio de funcionamento do painel isolado a gás de média tensão 11KV e das unidades principais de anel é isolar fisicamente as partes energizadas do ambiente externo.

Princípio de funcionamento:As partes energizadas de painéis isolados a gás ou unidades principais de anel, como disjuntores, seccionadores e barramentos, são seladas dentro de uma caixa de gás de aço inoxidável estanque a gás, preenchida com gás isolante pressurizado, que substitui o ar tradicional como meio isolante, tornando o equipamento imune a influências ambientais.

Isolamento e extinção de arco: O gás isolante na caixa de gás (por exemplo, SF₆, N₂, ar seco) fornece excelente isolamento. Quando o circuito abre, um arco é gerado e um interruptor a vácuo extingue o arco com eficiência para garantir uma desconexão segura.

Componentes principais: Uma unidade C-GIS típica consiste principalmente no tanque de gás, elementos de comutação (disjuntor a vácuo, seccionador, etc.), mecanismo de operação, bem como um compartimento de controle de baixa tensão e um compartimento de cabos.

Quais são as vantagens dos painéis isolados a gás ou das unidades principais em anel?

Comparado com o painel isolado a ar tradicional, o painel isolado a gás de média tensão 11KV tem muitas vantagens significativas.

Em primeiro lugar, o gás isolante pressurizado tem uma rigidez dielétrica duas a três vezes maior que a do ar. Usando este tipo de gás como SF₆, N₂, o ar seco pode melhorar significativamente o desempenho do isolamento. Em níveis de tensão mais elevados, esta vantagem é mais pronunciada, o que tem a característica de tamanho mais compacto e isso nos ajudará a desenvolver dispositivos menores e que economizam espaço.

Em segundo lugar, além do excelente desempenho de isolamento, o gás pressurizado também pode aumentar a capacidade de extinção de arco, o que melhorará o desempenho de interrupção do circuito.

Em terceiro lugar, a estrutura totalmente vedada e hermética permite que o próprio painel resista a fatores ambientais prejudiciais externos, como condensação, poluição, pequenos animais e poluentes químicos. Portanto, ele pode operar de forma confiável em ambientes agressivos ou exigentes. Em 2002, ocorreu uma grande inundação no rio Elba, na Alemanha, mas as unidades de manobra infláveis ​​inundadas rapidamente retomaram a operação, demonstrando a capacidade de operação confiável e segura dos gabinetes isolados a gás em ambientes agressivos.

Comparado ao AIS tradicional, o C-GIS apresenta vantagens significativas em diversas dimensões, mas também apresenta algumas limitações

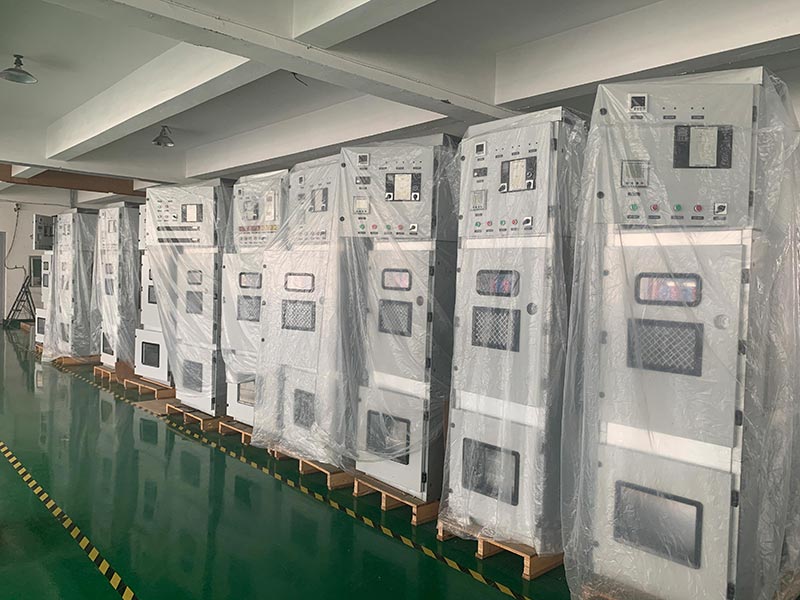

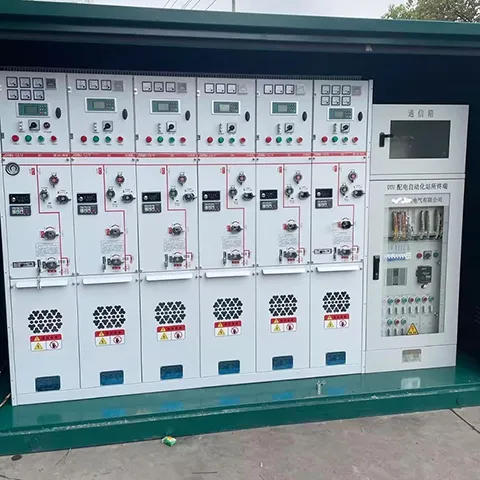

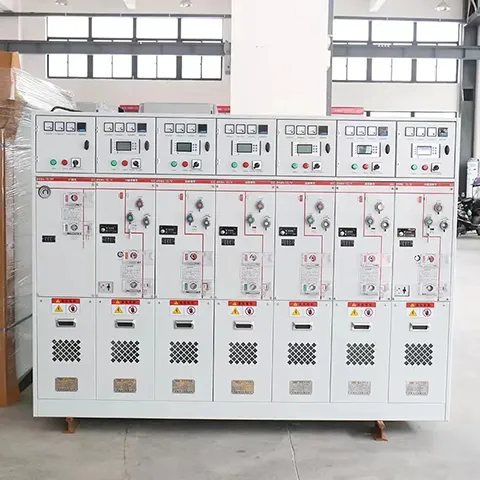

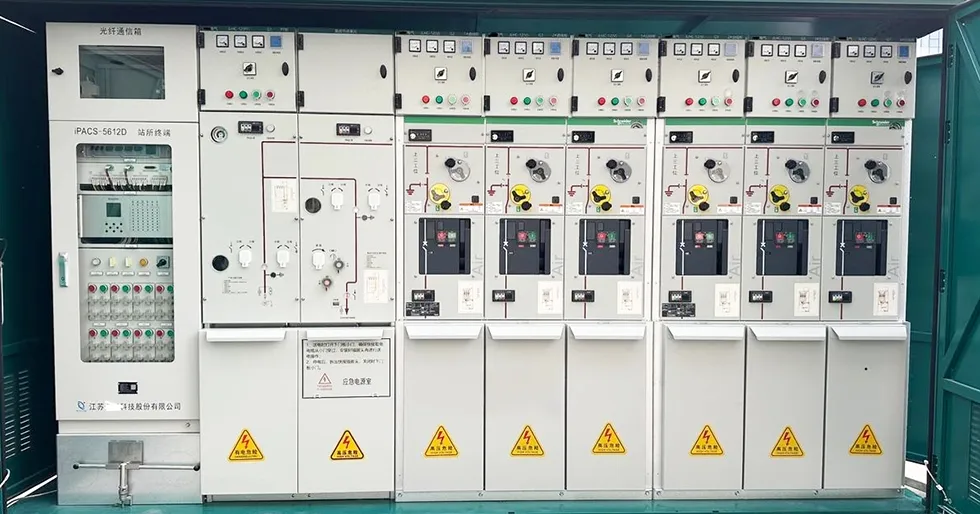

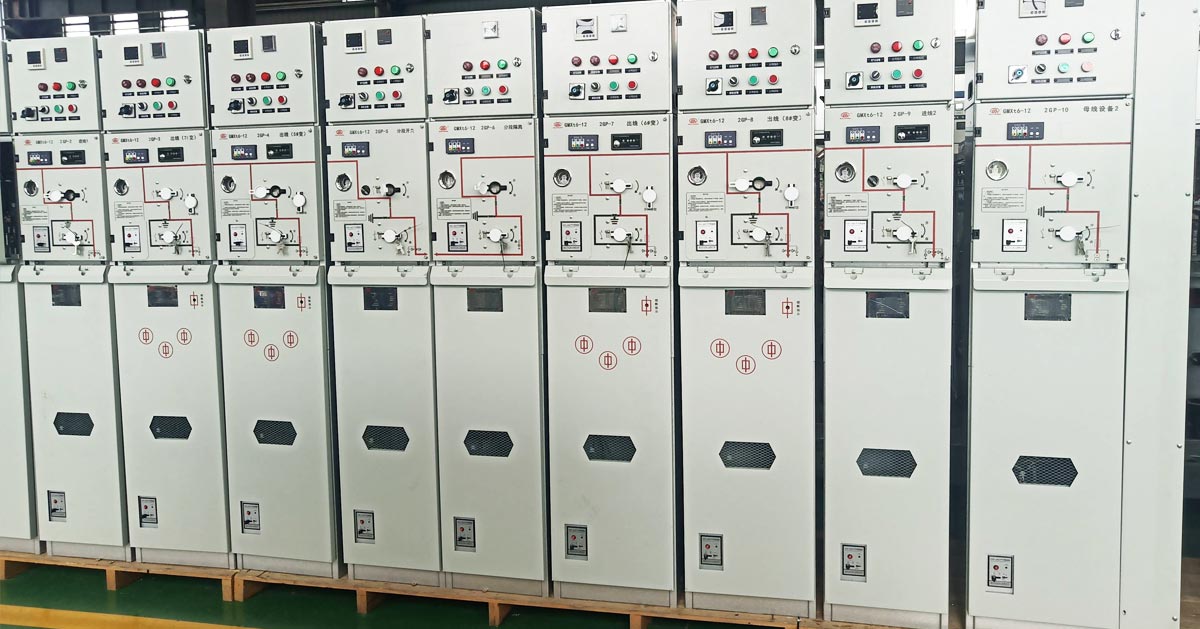

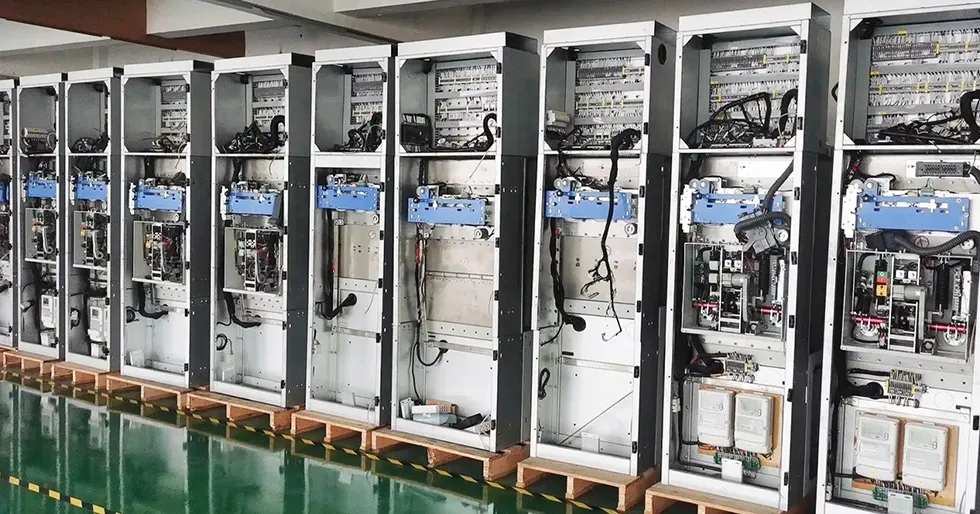

Mostra de produtos
