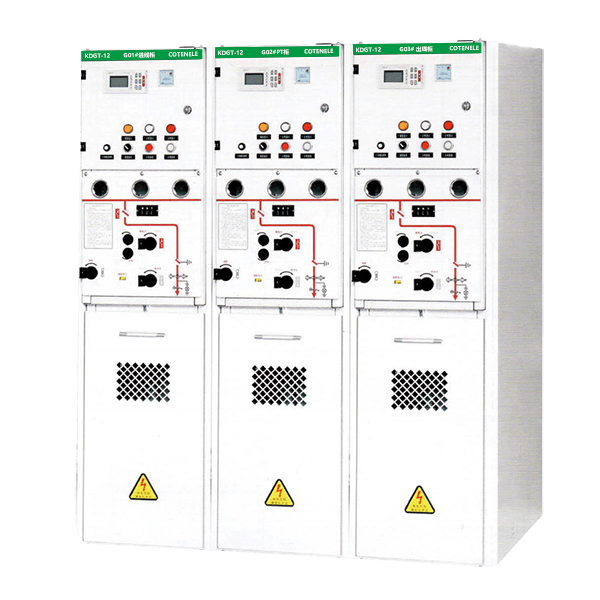

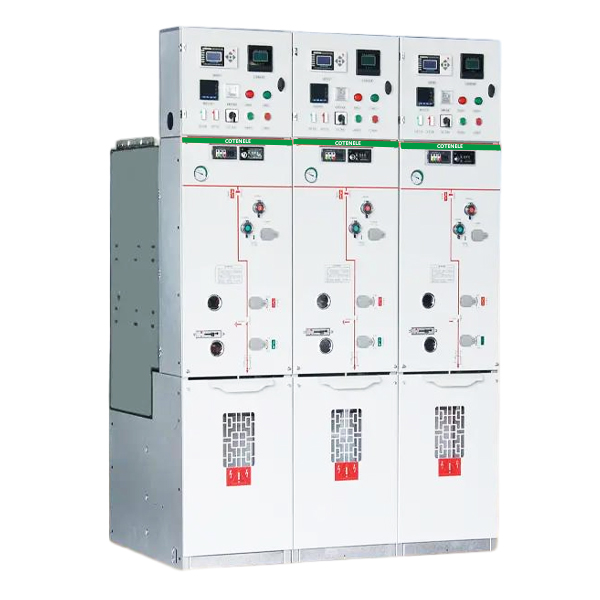

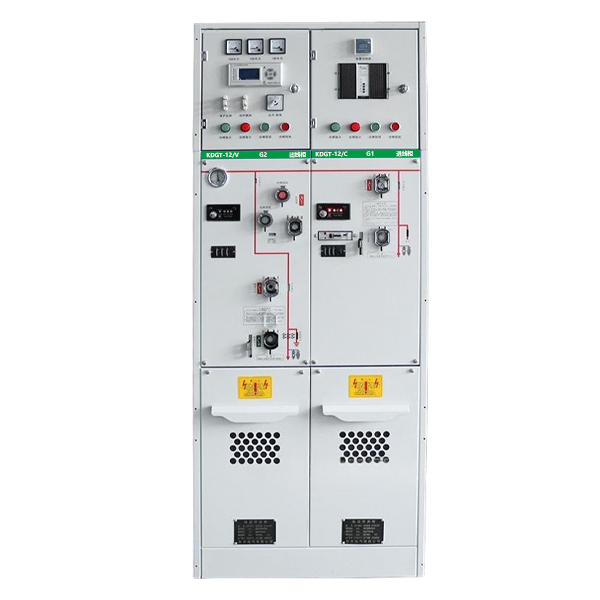

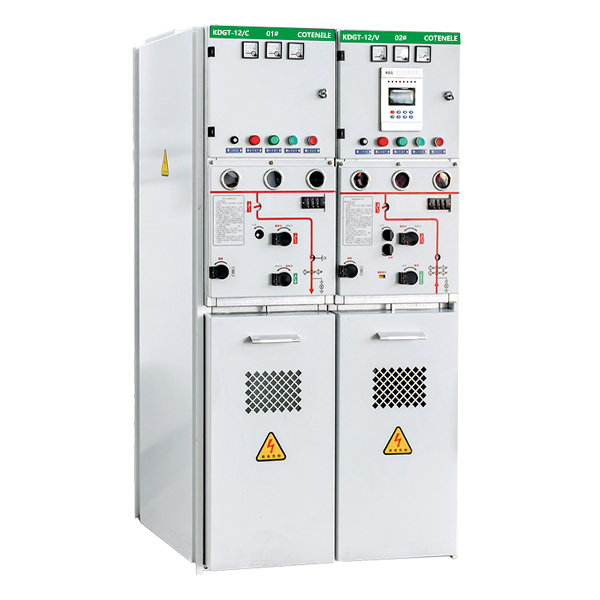

Unidade principal de anel isolado sólido de média tensão

A Unidade Principal de Anel Isolado Sólido de Média Tensão é um dos principais produtos da Cotenele. A Unidade Principal de Anel Isolado Sólido de Média Tensão é uma peça-chave do equipamento de distribuição usado para seccionamento, acoplamento e derivação de carga de linhas de cabos em redes de distribuição de média tensão. Com base na evolução dos meios isolantes, as RMUs de média tensão progrediram de projetos isolados a ar para projetos isolados a gás SF₆. A RMU com isolamento sólido de média tensão é um dispositivo de distribuição totalmente isolado e selado desenvolvido a partir de RMUs de média tensão preenchidas com gás SF₆.

O conceito principal é encapsular a chave e as partes energizadas de média tensão inteiramente em resina epóxi ou materiais sólidos semelhantes, substituindo o tradicional isolamento de gás por meio sólido, obtendo assim uma solução de distribuição totalmente isolada, totalmente vedada e livre de manutenção. Impulsionado pela estratégia de “pico de carbono, neutralidade de carbono” da China e pela crescente procura de redes de distribuição inteligentes, o mercado de RMUs com isolamento sólido de média tensão continua a expandir-se. Espera-se que o tamanho do mercado global atinja aproximadamente US$ 2,4 bilhões até 2032, com uma taxa composta de crescimento anual (CAGR) de cerca de 6%.

A definição da unidade principal de anel com isolamento sólido de média tensão:

Uma unidade principal de anel com isolamento sólido de média tensão é definida como uma RMU que utiliza materiais isolantes sólidos como meio de isolamento primário. A RMU com isolamento sólido de média tensão é uma unidade modular totalmente isolada e totalmente selada na qual o interruptor a vácuo e suas conexões condutoras, seccionador, chave de aterramento, barramento principal, barramento de derivação e outros componentes principais do circuito energizado (individualmente ou em combinação) são encapsulados em um material isolante sólido. As superfícies externas que podem ser tocadas por pessoas são revestidas com uma camada de blindagem condutiva ou semicondutora e podem ser aterradas de forma direta e confiável.

Principais parâmetros técnicos:

As vantagens do produto:

1. Ecologicamente correto

As RMUs com isolamento sólido eliminam completamente o uso de gás SF₆. Eles usam materiais sólidos (resina epóxi, borracha de silicone) como meio isolante, não emitindo substâncias tóxicas ou gases de efeito estufa, o que garantiu emissões e poluição verdadeiramente zero.

2. Segurança e Confiabilidade

O isolamento sólido não vaza. Isto elimina fundamentalmente o risco de segurança de falha de isolamento causado por vazamento de gás de unidades preenchidas com SF₆ danificadas ou mal vedadas, melhorando significativamente a segurança. As fases são separadas umas das outras, portanto mesmo uma falta interna não causa um curto-circuito fase-fase. O abrangente intertravamento mecânico e elétrico de cinco prevenção evita efetivamente o mau funcionamento.

3. Forte adaptabilidade ambiental

As RMUs com isolamento sólido não são afetadas pelas condições climáticas externas e operam de forma estável em ambientes agressivos, como

Ambientes extremamente frios, áreas de grandes altitudes e ambientes úmidos, nevoeiro salgado, tempestade de areia e outros ambientes agressivos.

4. Livre de manutenção e baixo custo operacional

Como não há risco de vazamento de gás, não há necessidade de reabastecer periodicamente SF₆ ou verificar a pressão do gás. A necessidade de monitoramento da pressão do gás é eliminada, reduzindo bastante a manutenção e até mesmo conseguindo uma operação verdadeiramente livre de manutenção.

5. Estrutura Compacta

A rigidez dielétrica do isolamento sólido é cerca de 3 a 5 vezes maior que a do gás SF₆, reduzindo significativamente a distância de isolamento necessária, reduzindo assim o volume e a área ocupada do equipamento, o que pode atender aos requisitos de miniaturização.

6. Compatibilidade de Inteligência

As RMUs com isolamento sólido são facilmente integradas com terminais de distribuição inteligentes. Ao adicionar unidades inteligentes de medição e controle (em conformidade com IEC 61850) e módulos de comunicação 5G/fibra óptica, parâmetros em tempo real, como status da chave, corrente de carga e temperatura/umidade interna podem ser carregados.

Componentes principais e estrutura da unidade principal de anel com isolamento sólido de média tensão:

Componentes principais

Layout da estrutura

Unidade principal de anel com isolamento a gás vs Unidade principal de anel com isolamento sólido:

Unidades de função principal para unidade principal de anel ecologicamente correta

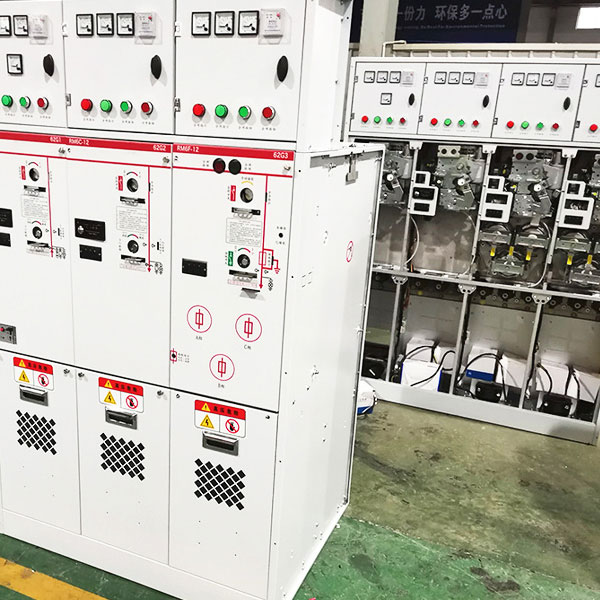

Nossa oficina

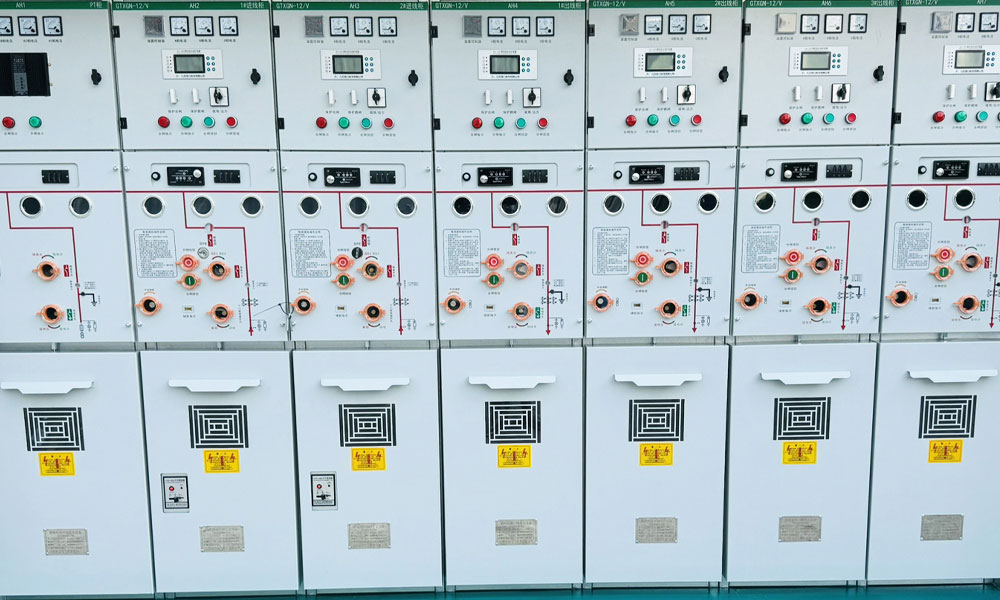

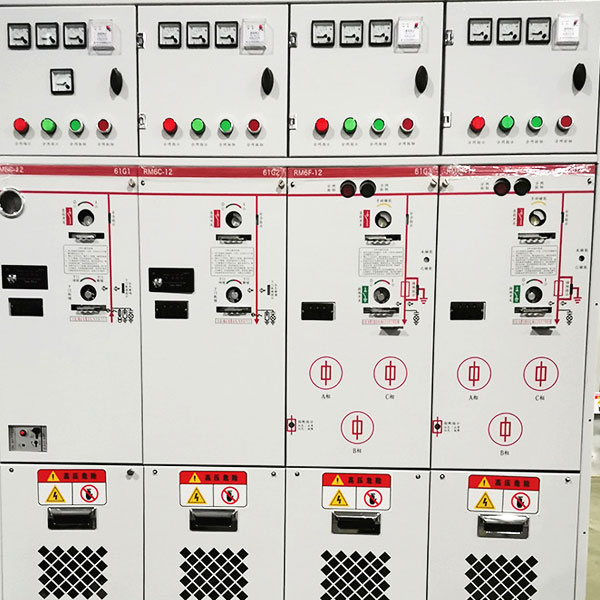

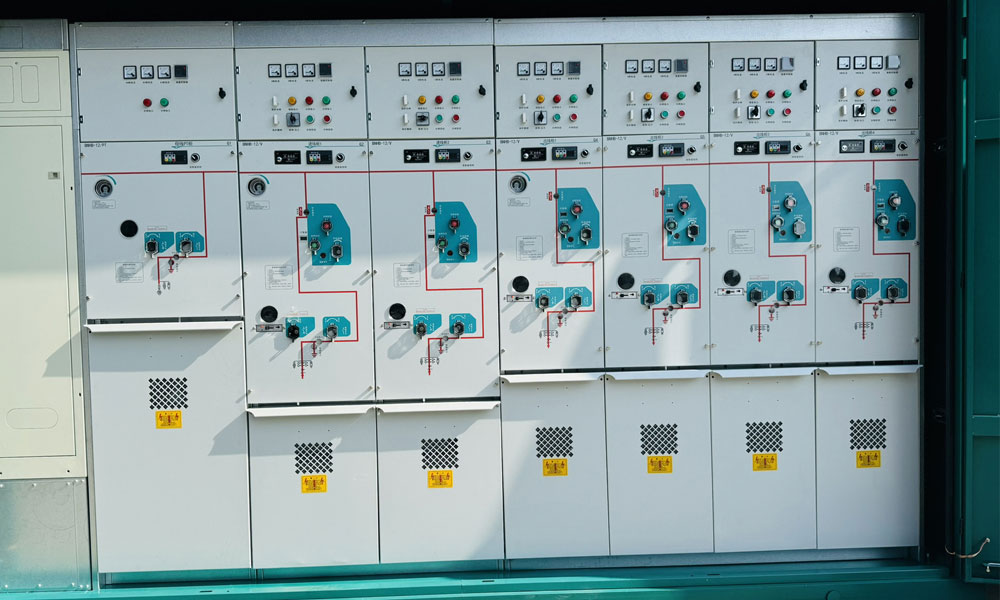

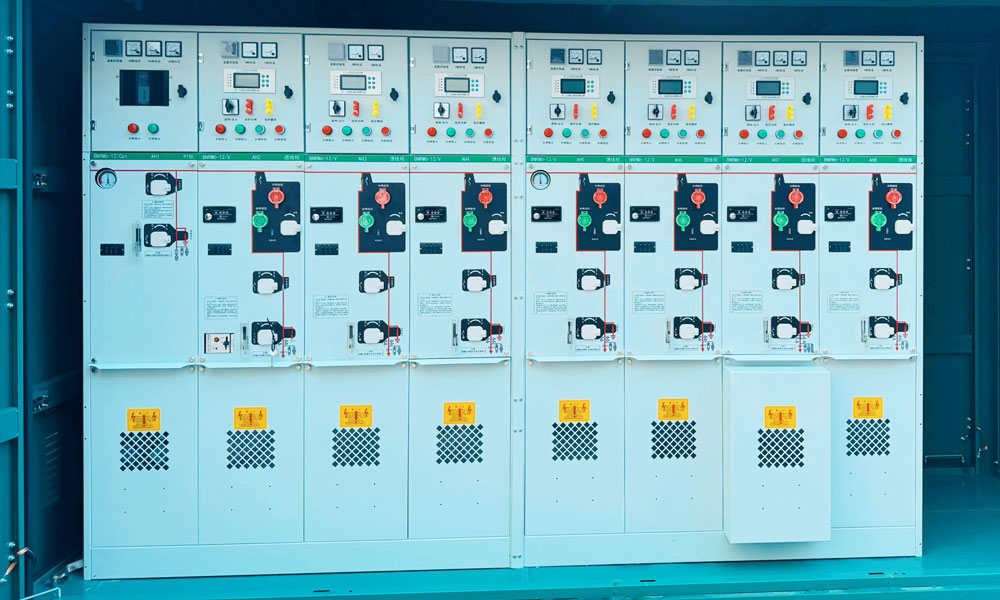

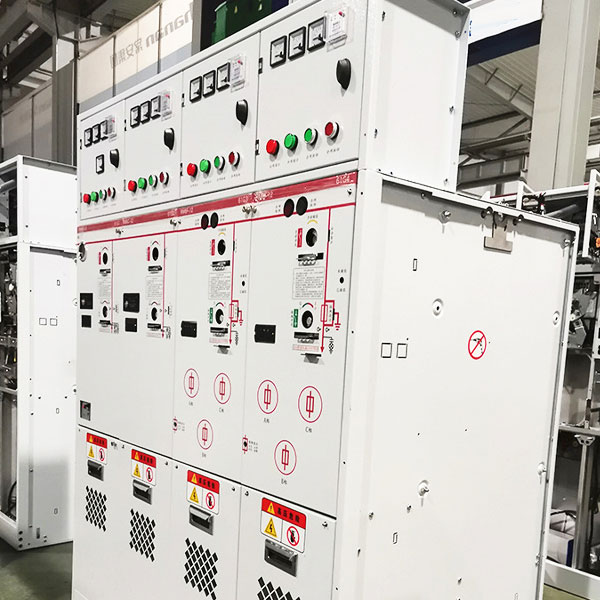

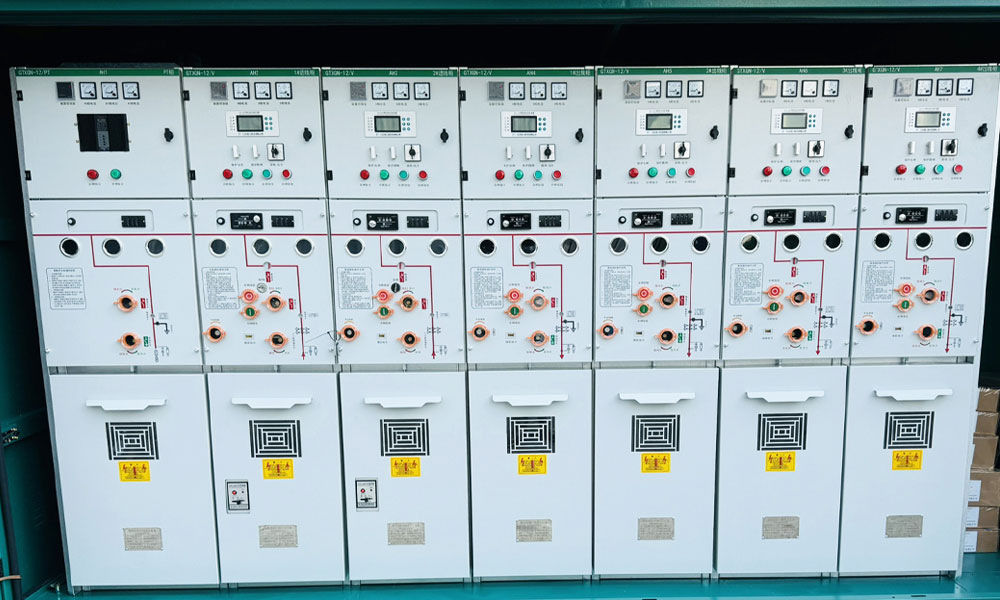

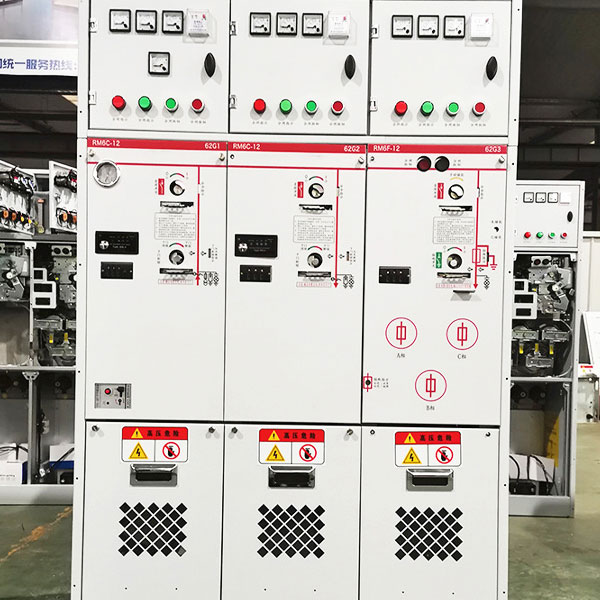

Mostra de produtos
