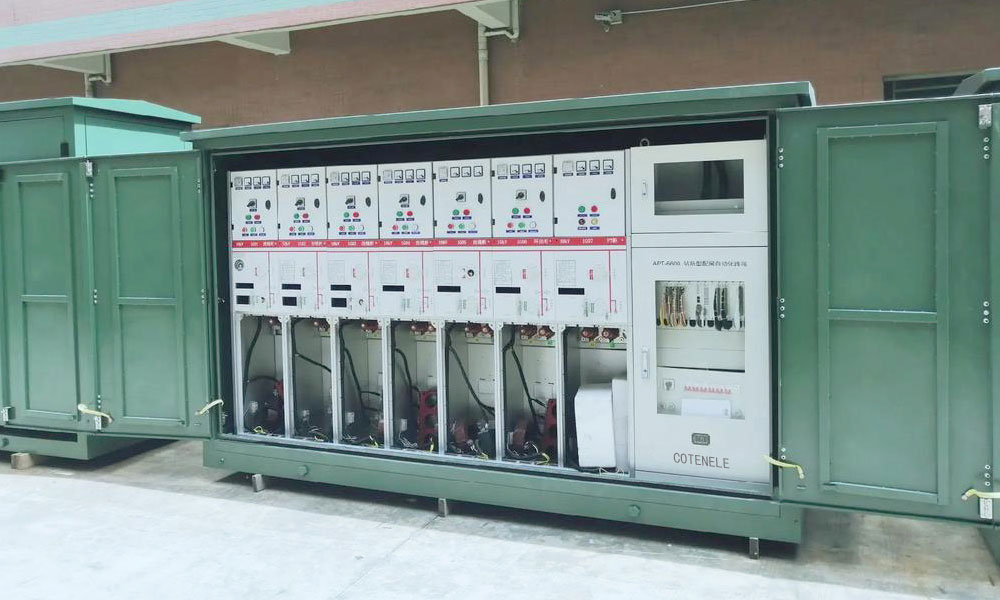

Painel de distribuição ecológico livre de 24KV SF6

A fim de acompanhar a tendência de desenvolvimento da indústria de energia, a Cotenele está comprometida com a pesquisa e desenvolvimento de painéis de distribuição 24KV livres de SF6 e ecológicos há muitos anos. Seu objetivo principal é reduzir ou substituir completamente o gás hexafluoreto de enxofre (SF₆), que é amplamente utilizado em painéis tradicionais. Os sistemas convencionais de distribuição de média tensão utilizam extensivamente unidades principais de anel isoladas a gás SF₆.

No entanto, com controlos globais cada vez mais rigorosos sobre as emissões de gases com efeito de estufa e a introdução dos objectivos de “pico de carbono e neutralidade de carbono” da China, a promoção do desenvolvimento e a adopção de equipamentos de distribuição ecológicos tornou-se uma escolha inevitável para a indústria energética. Os painéis ecológicos, como equipamentos que “utilizam pouco ou nenhum meio ambientalmente prejudicial, têm baixo impacto ambiental ao longo de todo o seu ciclo de vida e possuem adaptabilidade ambiental”, estão gradualmente se tornando o produto principal no campo da distribuição. Atualmente, a demanda do mercado por painéis ecológicos continua a crescer e as inovações tecnológicas estão surgindo constantemente.

O que é um painel isolado a gás ecologicamente correto:

Um painel de distribuição com invólucro metálico isolado a gás e ecologicamente correto refere-se a "comutador com invólucro metálico que usa gás ambientalmente correto como isolamento principal, interrupção de vácuo, envolve todas as partes energizadas de alta tensão (exceto dispositivos de entrada/saída) em um tanque de metal com leve pressão positiva (≤0,04 MPa), usa uma pequena quantidade de materiais de isolamento sólidos como suporte, tem uma classificação de continuidade de serviço não inferior a LCS2A e é capaz de interromper normalmente a corrente nominal de falha de curto-circuito sob condições de pressão manométrica zero.”O painel isolado a gás ecologicamente correto usa gases não-SF₆ (incluindo ar seco, nitrogênio e misturas de SF₆) como meio isolante, combinado com tecnologia de interrupção de vácuo. Atualmente é o tipo de painel ecológico mais utilizado.

Com base nas funções da aplicação, o conjunto de manobra em invólucro metálico isolado a gás ecologicamente correto pode ser dividido em unidades principais de anel (RMU) e conjunto de manobra (conjunto de manobra isolado a gás, C-GIS).

Principais meios isolantes:

1. Ar seco: N₂ e ar seco podem ser usados ​​como meio isolante em painéis de média tensão de até 12 kV a 40,5 kV. Quando a pressão do ar seco é aumentada para cerca de três vezes a do isolamento SF₆, os requisitos de isolamento podem ser atendidos.

2. Nitrogênio (N₂): O N₂ puro é um dos meios isolantes mais ecológicos e tem sido amplamente utilizado em painéis isolados a gás de 12 kV ecologicamente corretos.

3. Outros gases ecológicos: incluem misturas de 80% N₂/20% O₂, CO₂, C₃, C₅, etc., alguns dos quais já tiveram aplicações comerciais.

4. Em termos de construção, o tanque de gás do conjunto de manobra isolado a gás ecologicamente correto é soldado a partir de placas de metal finas, oferecendo um processo de fabricação simples que garante consistência de qualidade do produto, estabilidade e confiabilidade operacional durante a produção em massa, que é a abordagem dominante na China.

Construção de painéis isolados a gás ecologicamente corretos

O painel isolado a gás ecologicamente correto adota um design modular.

Os compartimentos internos do painel isolado a gás ecologicamente correto incluem principalmente as seguintes peças:

1. Compartimento Cheio de Gás (Tanque de Gás)

O compartimento cheio de gás é a parte central do painel isolado a gás ecologicamente correto. É feito de placas de aço inoxidável soldadas com precisão e preenchido internamente com gases ecologicamente corretos, como ar seco ou nitrogênio. As partes energizadas primárias (barramento principal) e o corpo da chave são vedados dentro do tanque de gás. O nível de proteção deste tanque de gás pode atingir IP67, e seu interior não é afetado por condições ambientais externas, com capacidade de impermeabilização e anti-condensação de curto prazo. Mesmo que ocorra uma falha de vazamento no tanque de gás, a resistência de isolamento suficiente pode ser mantida na pressão manométrica zero sem afetar a operação normal.

2. Compartimento de Baixa Tensão (Compartimento de Instrumentos)

O compartimento de baixa tensão está localizado na parte superior ou frontal do gabinete e é usado para instalar equipamentos secundários, como dispositivos de proteção de microcomputadores, controladores inteligentes e instrumentos de medição. O compartimento de instrumentos pode ser equipado com proteção de microcomputador e outros instrumentos, e pode realizar funções “quatro remotas” (medição remota, sinalização remota, controle remoto, ajuste remoto), fornecendo recursos de automação e inteligência.

3. Compartimento de cabos

O compartimento de cabos está localizado na parte inferior do gabinete e é utilizado para a conexão de cabos de entrada e saída. Também pode abrigar equipamentos como pára-raios e transformadores de tensão. As conexões de entrada e saída utilizam conexões de cabos plug-in totalmente isoladas e blindadas, garantindo segurança operacional.

Compartimento do Mecanismo Operacional

O compartimento do mecanismo de operação é utilizado para instalar os mecanismos de operação por mola do seccionador e da chave geral, permitindo a operação manual e elétrica. O mecanismo é integrado ao switch para obter intertravamento. O mecanismo operacional possui menos peças, reduzindo os links de transmissão e melhorando a confiabilidade.

4. Componentes principais

Os principais componentes internos incluem o disjuntor a vácuo, seccionador, chave de aterramento, barramento principal, pára-raios, etc. Eles são colocados dentro do tanque de gás selado como unidades funcionais para formar cada compartimento cheio de gás.

Cenários de aplicação

1. Redes de Distribuição Urbana

Os painéis ecológicos são mais amplamente utilizados em redes de distribuição urbana. Em comparação com os painéis de média tensão tradicionais, os painéis isolados a gás ecologicamente corretos ocupam pouco espaço, têm alto desempenho de segurança e forte resistência a ambientes agressivos, o que lhes confere grandes vantagens em áreas urbanas com escassos recursos terrestres. O painel isolado a gás ecologicamente correto é amplamente utilizado em áreas residenciais urbanas, áreas comerciais e subestações.

2. Setor de Energia Renovável

Os painéis ecológicos estão enfrentando a demanda que mais cresce no setor de energia renovável. A conexão à rede de usinas eólicas e fotovoltaicas frequentemente enfrenta flutuações de tensão. As unidades principais em anel isoladas a gás ecologicamente corretas e o C-GIS podem atender com precisão às necessidades de distribuição confiável da conexão à rede básica de energia renovável em grande escala. As principais aplicações incluem:

Energia eólica offshore, energia eólica/fotovoltaica onshore e sistemas de armazenamento de energia.

3. Centros de dados

Os data centers têm requisitos extremamente elevados em termos de confiabilidade do fornecimento de energia e proteção ambiental ecológica. Os painéis ecológicos podem atender às demandas duplas de distribuição de energia altamente confiável e operação com baixo teor de carbono.

4. Infraestrutura de Transporte

O painel ecológico é amplamente utilizado em infraestruturas de transporte, como metrôs, ferrovias de alta velocidade, aeroportos, rodovias, etc.

5. Aplicações em ambientes extremos

O painel isolado a gás ecologicamente correto é particularmente adequado para áreas com ambientes operacionais adversos, como áreas costeiras, úmidas, de alta temperatura, frio intenso, alta altitude, gases quimicamente corrosivos ou áreas altamente poluídas.

Painel de distribuição isolado a gás ecologicamente correto VS  SF₆ Painel de distribuição isolado a gás

Abaixo está uma comparação abrangente de painéis isolados a gás SF₆ (SF₆ GIS), painéis isolados a gás ecologicamente corretos (GIS ecológico). Essas duas rotas técnicas são as principais opções na distribuição de média tensão, cada uma com diferenças significativas no meio isolante, construção, vantagens e limitações.

Por que escolher os painéis ecológicos Contenele 24KV?

O quadro de distribuição ecológico da Conteneles é a escolha de distribuição ideal para atingir os objetivos de neutralidade de carbono:

• Liderança Ecológica: Utiliza nitrogênio (N₂) ou ar seco em vez de SF₆, zero emissões de gases de efeito estufa. Reconhecido como “Caso Típico de Inovação em Tecnologia Verde 2024”.
• Seguro e confiável: classificação de proteção IP67, operação normal com pressão manométrica zero, vida mecânica de até 11.000 operações e tensão suportável de 42 kV com pressão manométrica zero.
• Alta capacidade e compacto: apenas 600 mm de largura, com corrente máxima de alimentação de até 3.150 A, atendendo facilmente às necessidades de distribuição de alta corrente
• Inteligente e livre de manutenção: a operação é baseada em uma plataforma inteligente e tem qualidade confiável, segurança, confiabilidade e livre de manutenção vitalícia.
• Ampla aplicação: Classificado no nível superior em painéis de distribuição isolados a gás de alta pressão e ecológicos de 35 kV, com uma taxa de vitória de 18% em projetos da SPIC e Huaneng e uma capacidade de produção anual de 10.000 unidades para garantir totalmente a entrega.

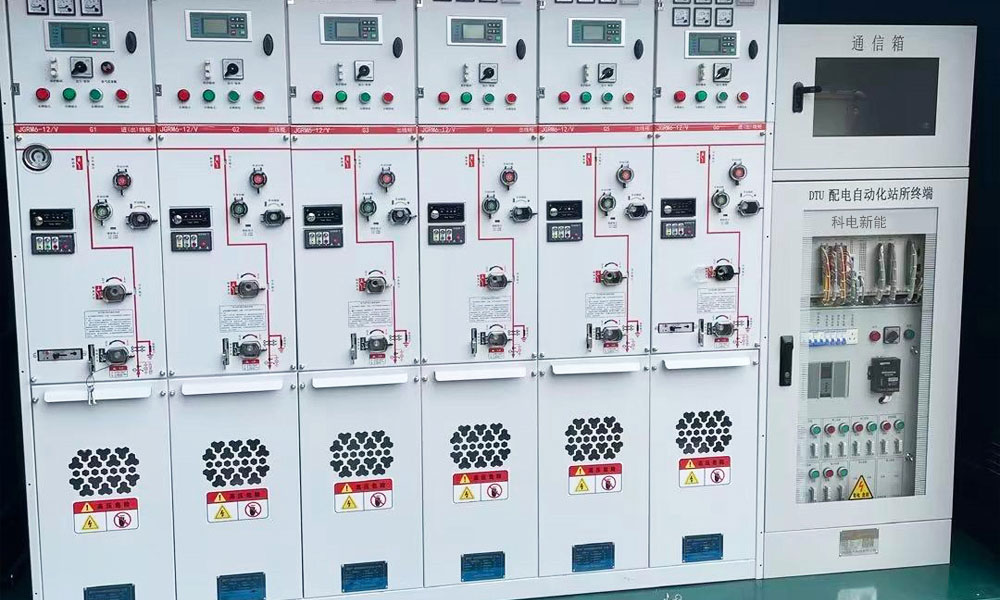

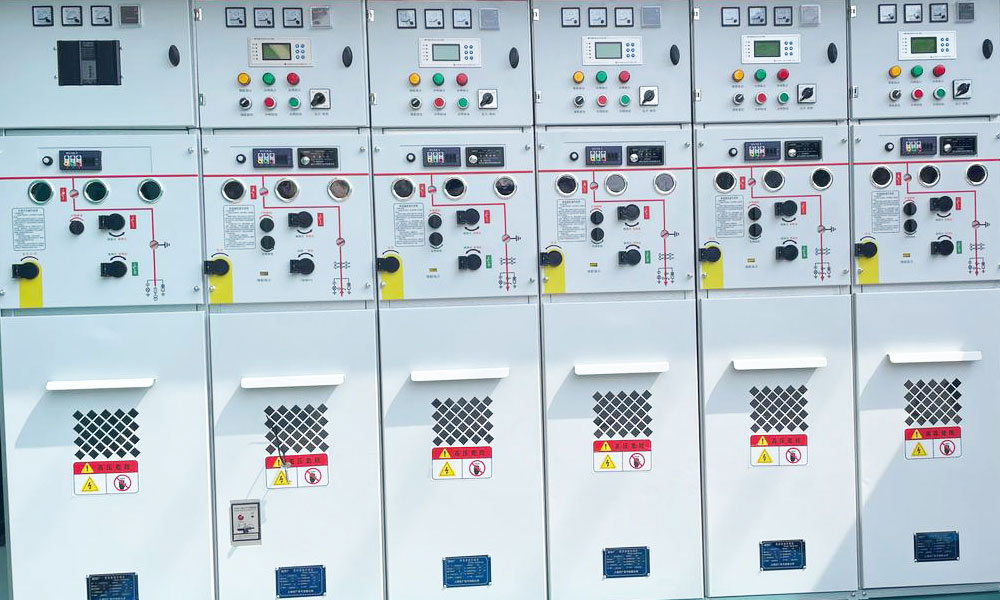

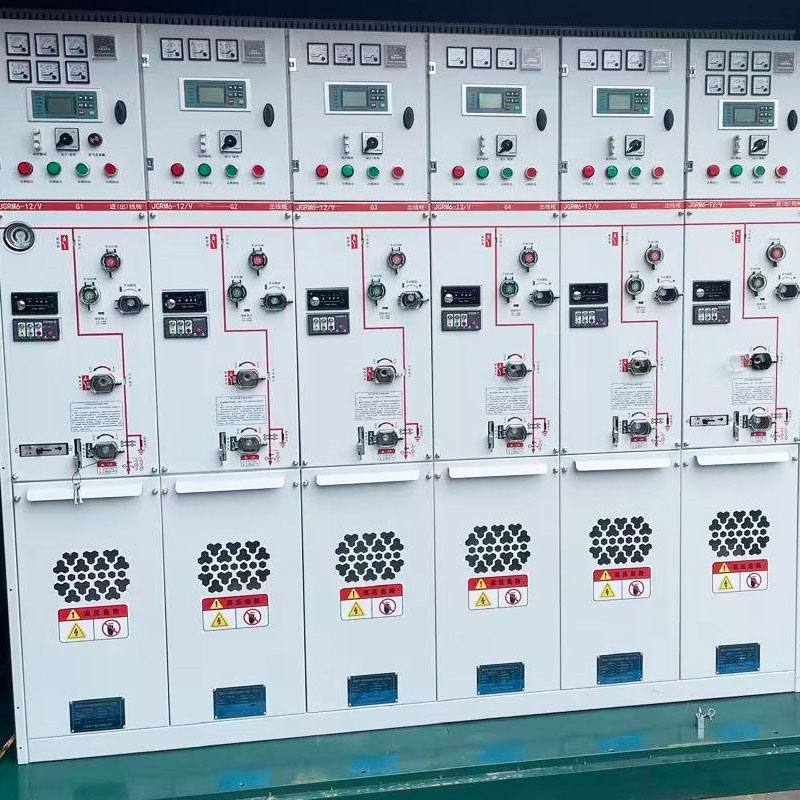

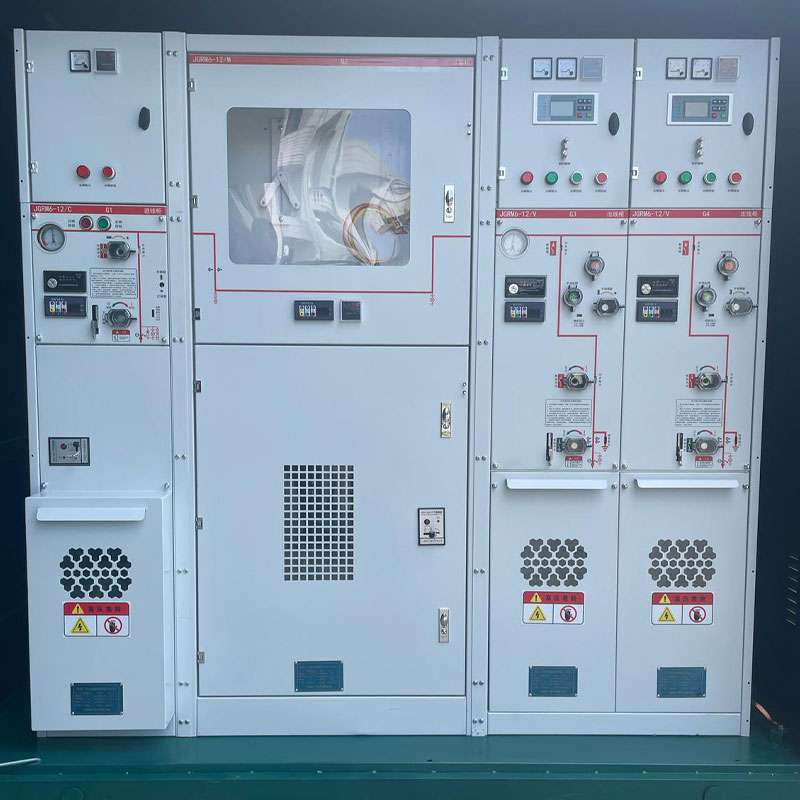

Oficina de Produção

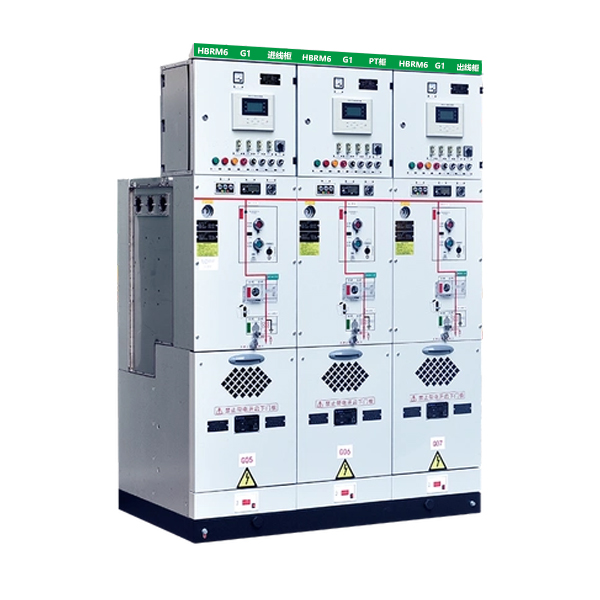

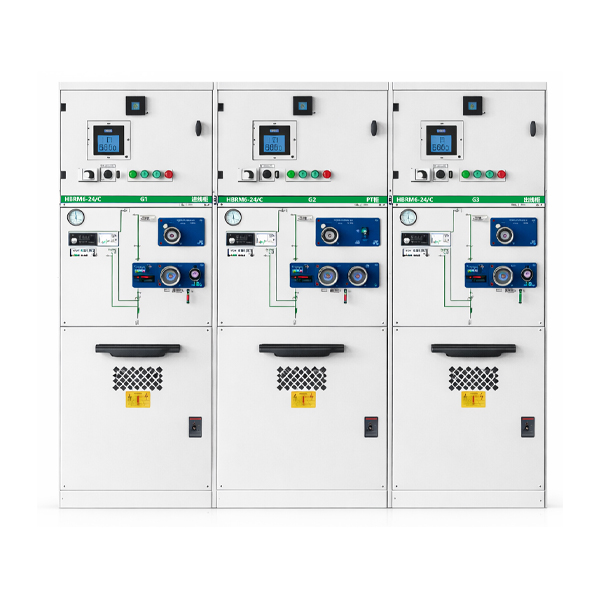

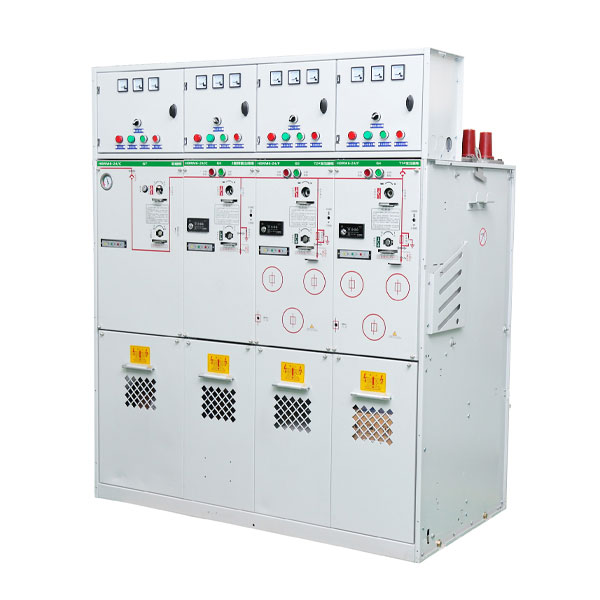

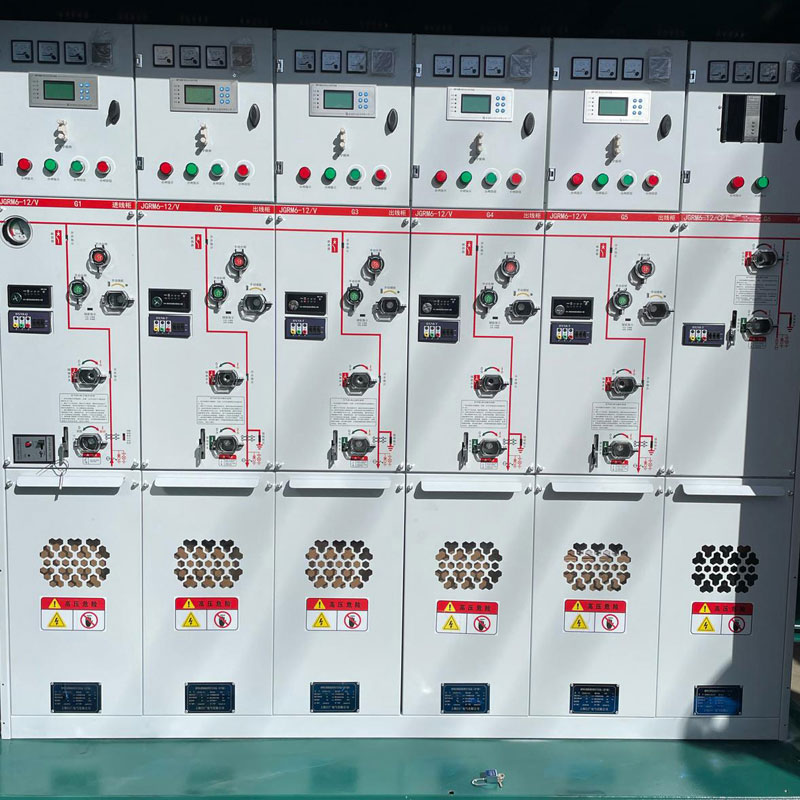

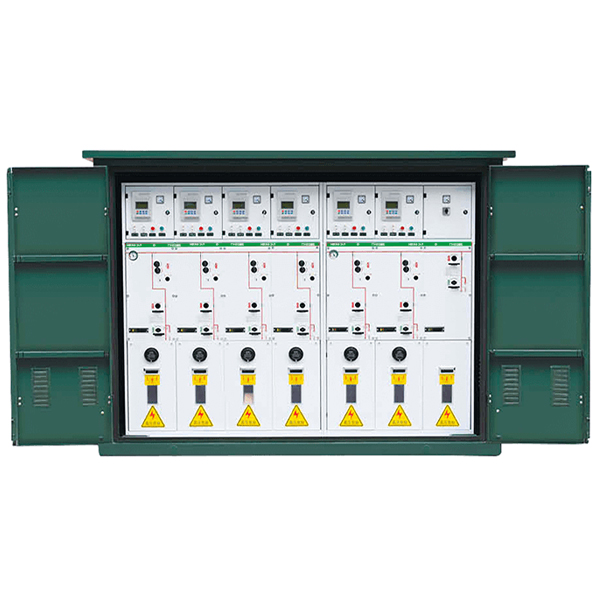

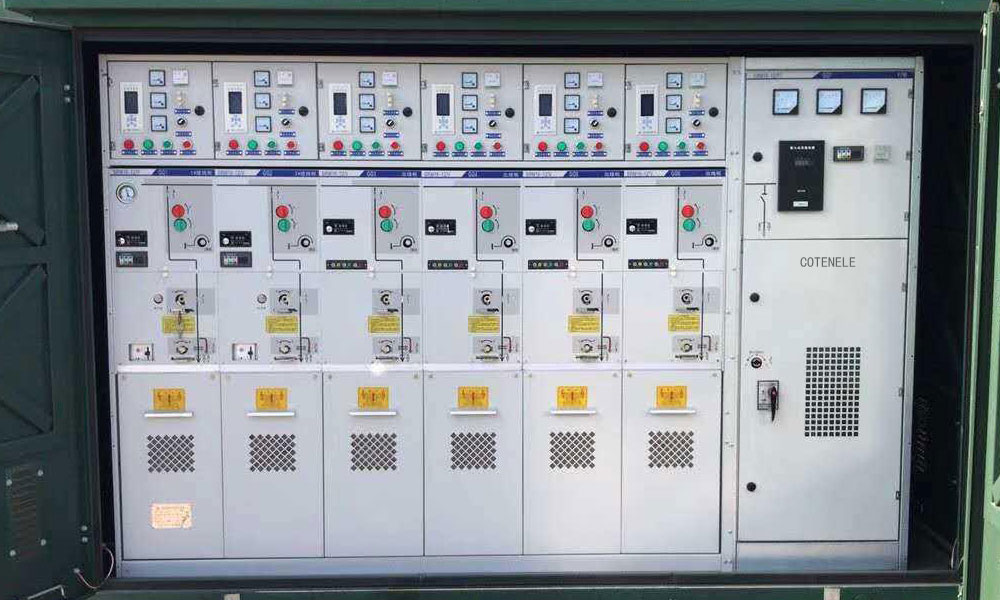

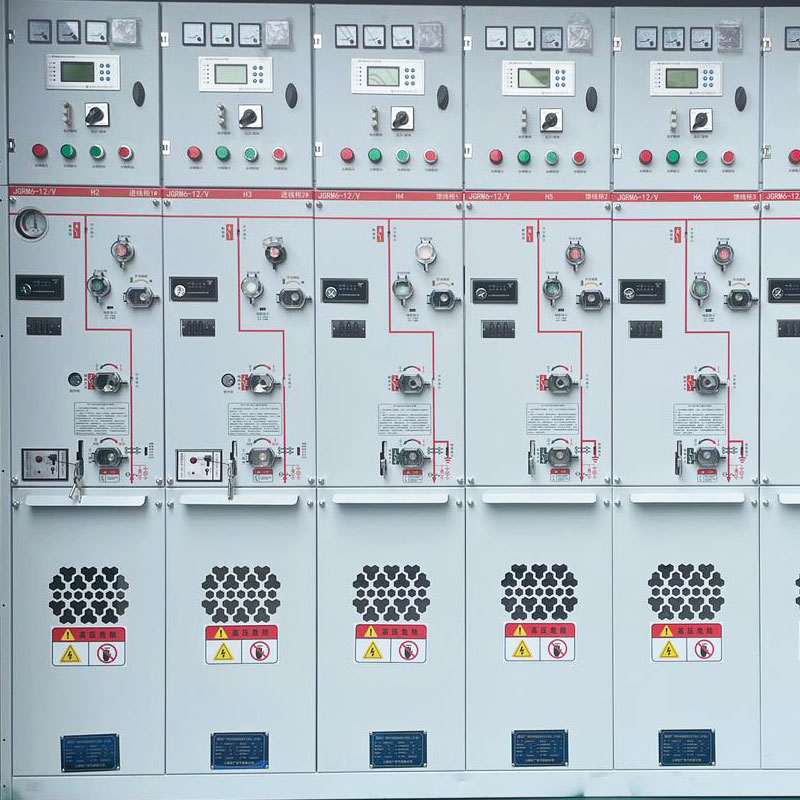

Mostra do produto:
