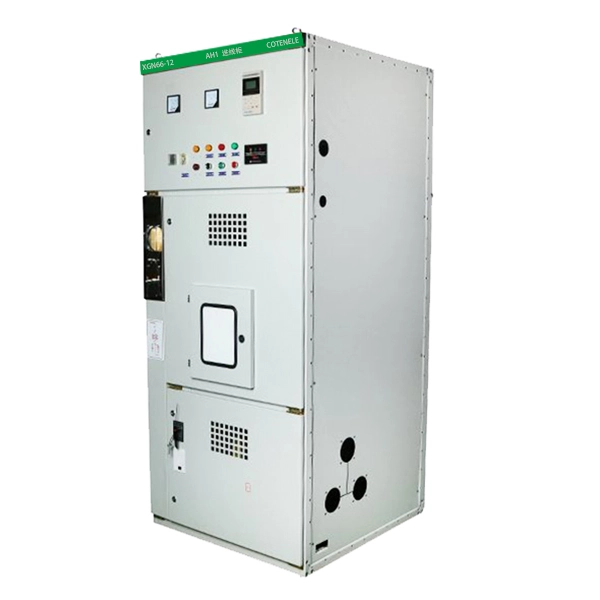

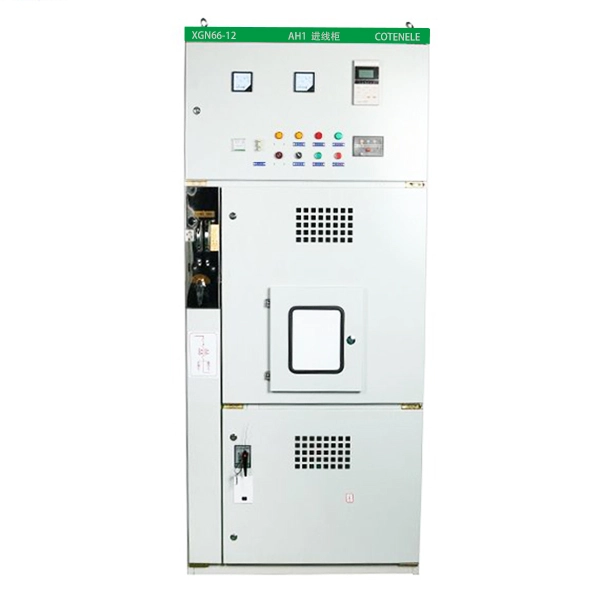

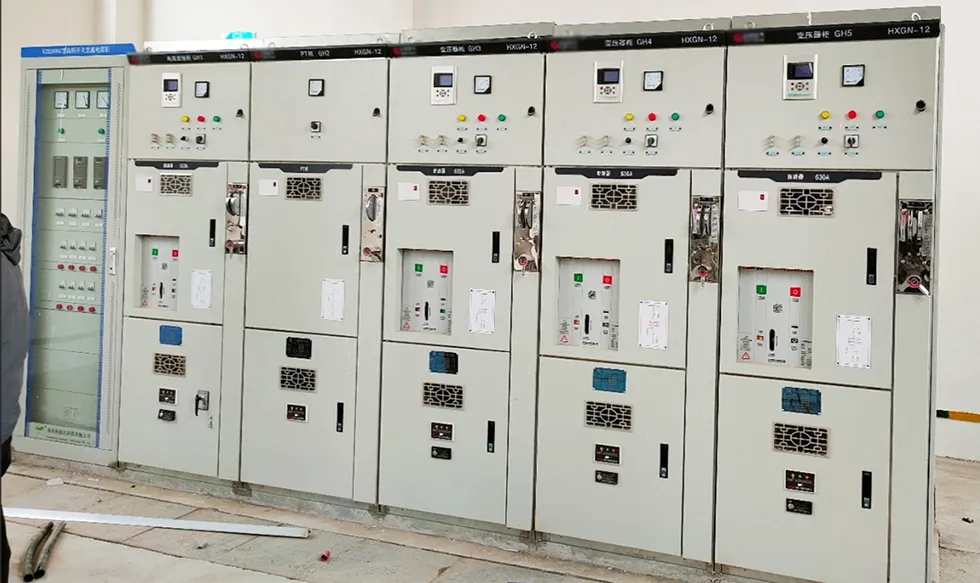

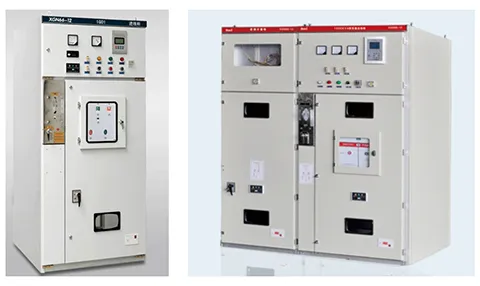

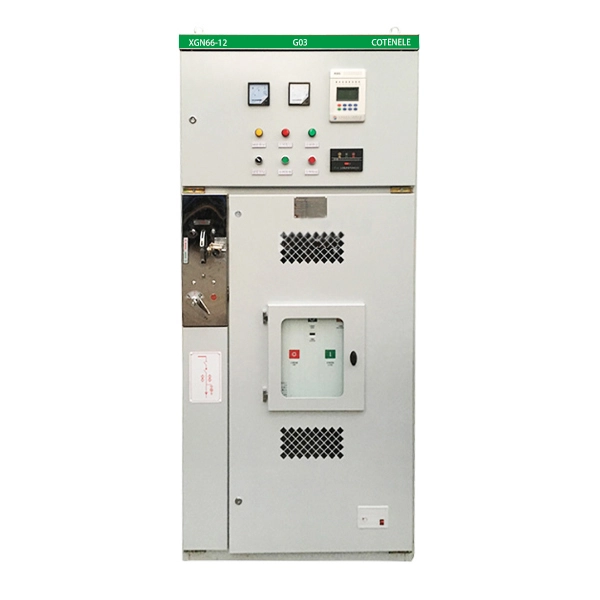

Painel de distribuição de média tensão do milivolt da unidade principal do anel de média tensão de 11KV RMU
Cotenele é um grande fabricante e fornecedor de unidades principais de anel de média tensão e seus componentes principais internos na China. Nossas RMUs de média tensão são exportadas principalmente para regiões como Europa e Oriente Médio. O painel de distribuição MV da unidade principal de anel de média tensão 11KV RMU série XGN66-12 é um painel de distribuição CA fixo interno em metal fechado projetado para sistemas de energia trifásicos de 3,6–40,5 kV, 50 Hz. É amplamente utilizado para distribuição de energia, controle de circuitos e proteção em aplicações como subestações, plantas industriais, edifícios altos, comunidades residenciais e transformadores montados em blocos.
Como um dos exportadores mais conhecidos na China, a Cotenele há muito fornece aos clientes no Oriente Médio, África e Europa produtos de unidade principal de anel de qualidade estável, seguros e confiáveis.
O painel de distribuição MT da unidade principal de anel de média tensão 11KV RMU da série XGN66 é um painel de distribuição CA fixo interno em metal fechado classificado para 3,6–40,5 kV, amplamente aplicado em subestações, plantas industriais, prédios altos, comunidades residenciais e transformadores montados em almofada.
Suas principais características incluem um tamanho compacto (aproximadamente 50% menor que os designs convencionais), uma construção robusta em metal fechado com compartimentos separados, intertravamentos mecânicos de cinco prevenção e acesso frontal ao cabo para fácil instalação e manutenção.
O equipamento está em conformidade com os padrões GB3906, DL/T 404 e IEC 62271-200.
.
Modelo e significados
Condições de trabalho
1. O local de instalação não deve estar a uma altitude superior a 1000 m.
2. A temperatura ambiente deve variar de -25 ℃ a +40 ℃, e a temperatura média durante qualquer período de 24 horas não deve permanecer superior a +35 ℃.
3. O ângulo de inclinação permitido em relação ao plano horizontal é de no máximo 3°.
4. A intensidade sísmica no local não deverá ser superior a magnitude 8.
5. O equipamento deve ser colocado em áreas livres de fortes vibrações, choques fortes ou risco de explosão.
Principais parâmetros técnicos
| SN | Item | Unidade | Parâmetros Técnicos |
| 1 | Tensão nominal | kV | 3,6,7,2,12,24,35,40,5 |
| 2 | Tensão suportável de frequência industrial nominal | kV | Para terra e entre fases: 42 kV; para distância de isolamento: 48 kV |
| 3 | Tensão nominal suportável ao impulso atmosférico | kV | Para terra e entre fases: 75 kV; para distância de isolamento: 85 kV |
| 4 | Frequência nominal | Hz | 50 |
| 5 | Corrente nominal | A | 630.1250, |
| 6 | Corrente nominal de interrupção de curto-circuito (RMS) | ka | 20,25,31,5, |
| 7 | Corrente nominal de curto-circuito (pico) | ka | 50,63,80, |
| 8 | Corrente suportável dinâmica nominal (pico) | ka | 50,63,80 |
| 9 | Corrente nominal de resistência térmica para 4s (RMS) | ka | 20,25,31,5 |
| 10 | Classificação de proteção (ou grau de proteção) | IP2X | |
| 11 | Dimensões (largura x profundidade x altura) | milímetros | 900×1000×2300 |
| 12 | Peso | Kg | ≈600 |
Quais são a estrutura e as principais vantagens do XGN66 RMU?

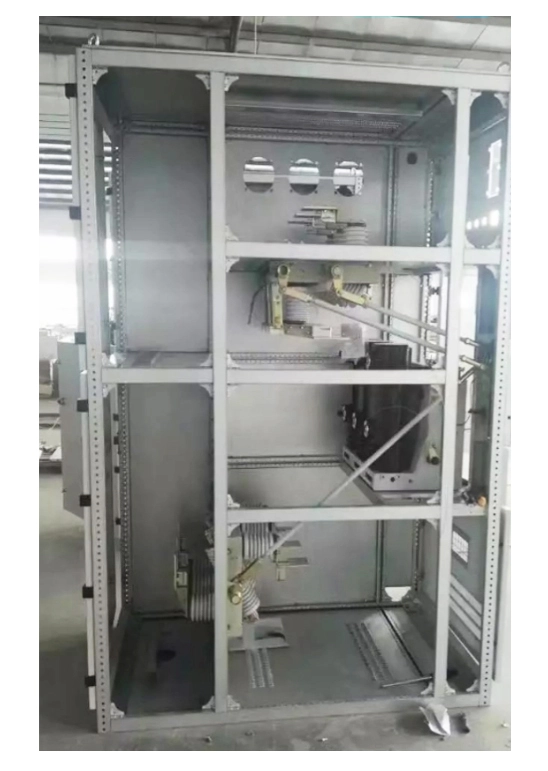

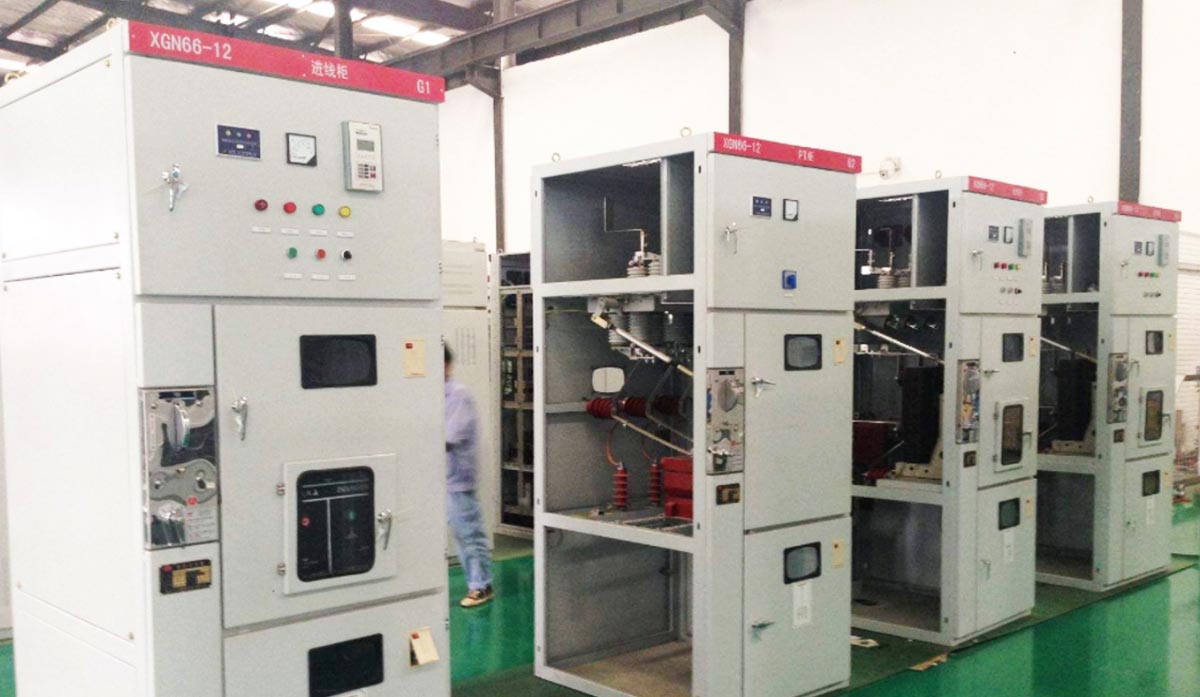

O painel de distribuição MT da unidade principal de anel de média tensão 11KV RMU série XGN66 adota uma estrutura tipo caixa fechada em metal. O interior é normalmente dividido por placas de aço em compartimentos independentes, como compartimento do disjuntor, compartimento de barramento, compartimento de cabos e compartimento de instrumentos. Esta estrutura aumenta a segurança geral.
As principais vantagens das RMUs incluem:
- Tamanho compacto, economia de espaço: A unidade principal em anel tem um volume mais compacto do que os painéis de distribuição revestidos de metal comuns, como KYN28 e KYN61, sendo apenas cerca de 50% de seu tamanho, o que pode efetivamente reduzir o espaço necessário para subestações.
- Estrutura robusta, desempenho confiável: A unidade principal do anel possui um corpo de alta resistência mecânica soldado com cantoneiras de aço de alta qualidade ou montado a partir de placas de aço revestidas com aluzinco. Todas as operações das unidades principais de anel são equipadas com intertravamentos mecânicos com funções de “cinco prevenção”, garantindo segurança operacional.
- Fácil Manutenção, Operação Segura: Os principais componentes das unidades principais em anel estão localizados na parte central e inferior do painel, facilitando a instalação e o comissionamento. Janelas de observação nas portas permitem a visualização do status dos componentes internos. O corpo do quadro está equipado com canais de alívio de pressão para proteger o pessoal em caso de falhas internas.
- Ampla aplicação, configuração flexível: Esta RMU é adequada para vários locais. A chave principal é normalmente o disjuntor a vácuo ZN63A (VS1-12), mas também pode ser equipada com uma chave seccionadora em carga. O seccionador geralmente é o seccionador rotativo da série GN30-10. Além disso, os cabos de entrada e saída são conectados pela parte frontal do gabinete para uma instalação conveniente.
Escopo de aplicação
O painel de distribuição MT da unidade principal de anel de média tensão 11KV RMU série XGN66 é amplamente utilizado e é a escolha ideal para renovação de redes urbanas e rurais e distribuição de energia do lado do usuário. O escopo das principais aplicações inclui:
Usinas e Subestações:A unidade principal de anel da série XGN66 geralmente é usada como energia auxiliar ou equipamento de distribuição de energia de serviço de estação, que geralmente monta subestação pré-fabricada compacta interna ou externa.
Empreendimentos Industriais e de Mineração:Em lotes de fábricas ou minas, eles frequentemente usavam RMUs compactas para distribuição e controle de energia em oficinas e áreas de fábrica para economizar espaço.
Prédios altos e comunidades residenciais:Em áreas residenciais urbanas, a unidade principal em anel geralmente é montada em subestações externas como equipamento principal em salas de distribuição de usuários ou estações de comutação.
Subestações montadas em almofada:Como unidade de alta tensão dentro da subestação compacta para controlar o transformador na subestação.

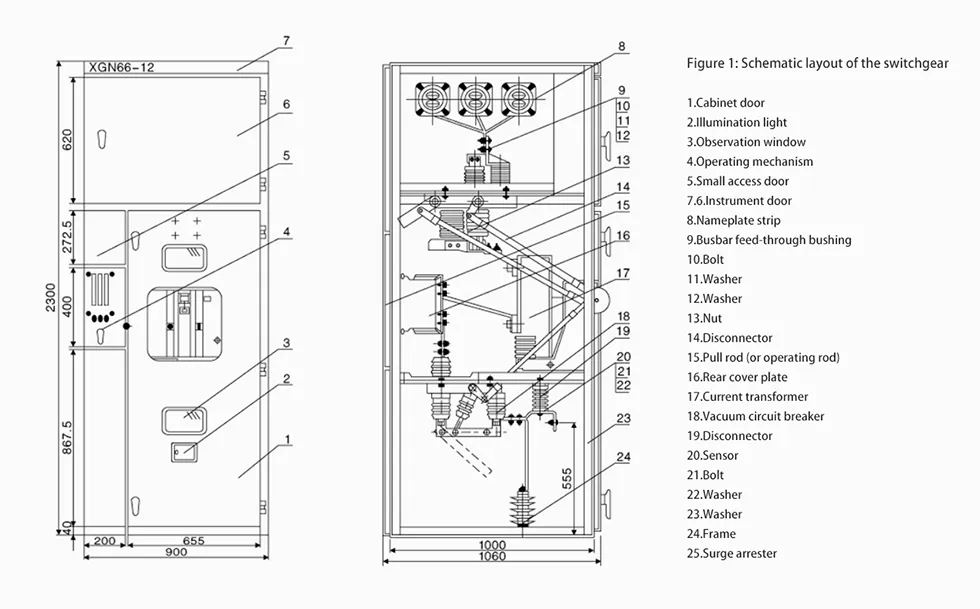

Aparência e Dimensão

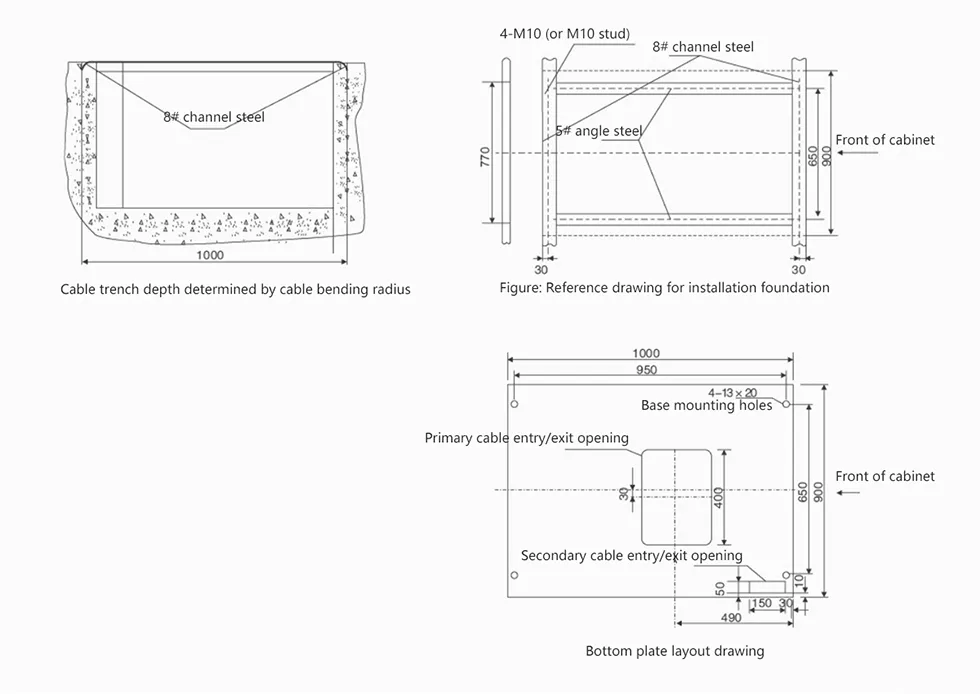

Diagrama de instruções de instalação
Instruções de manutenção e inspeção
Os usuários devem manter e inspecionar regularmente o painel de distribuição de média tensão da unidade principal de anel de média tensão 11KV RMU com base nos seguintes itens:
1. Limpe a poeira da superfície de todos os componentes, especialmente dos componentes de isolamento.
2.Verifique as peças de operação mecânica e aplique regularmente graxa lubrificante para garantir uma operação suave e confiável.
3.Para componentes como disjuntores, chaves seccionadoras e chaves de aterramento, a manutenção deve ser realizada de acordo com seus respectivos manuais do usuário.
4.Inspecione se os pontos de contato elétrico estão em boas condições, verifique se há sinais de superaquecimento e confirme se o circuito de aterramento está contínuo.
5. Verifique regularmente todos os fixadores quanto ao aperto.
Para reparo de falhas, geralmente é recomendado que os usuários procurem ajuda do fabricante. Para pequenos ajustes ou pequenos defeitos, os usuários podem consultar este manual e os manuais do usuário relevantes dos componentes principais para auto-reparo.

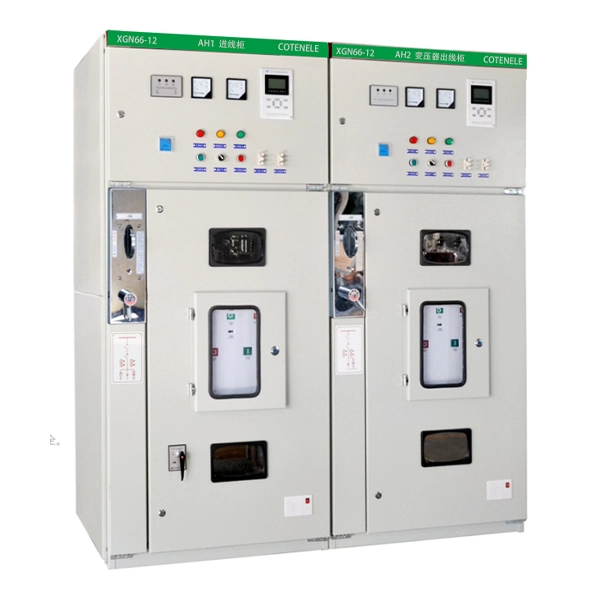

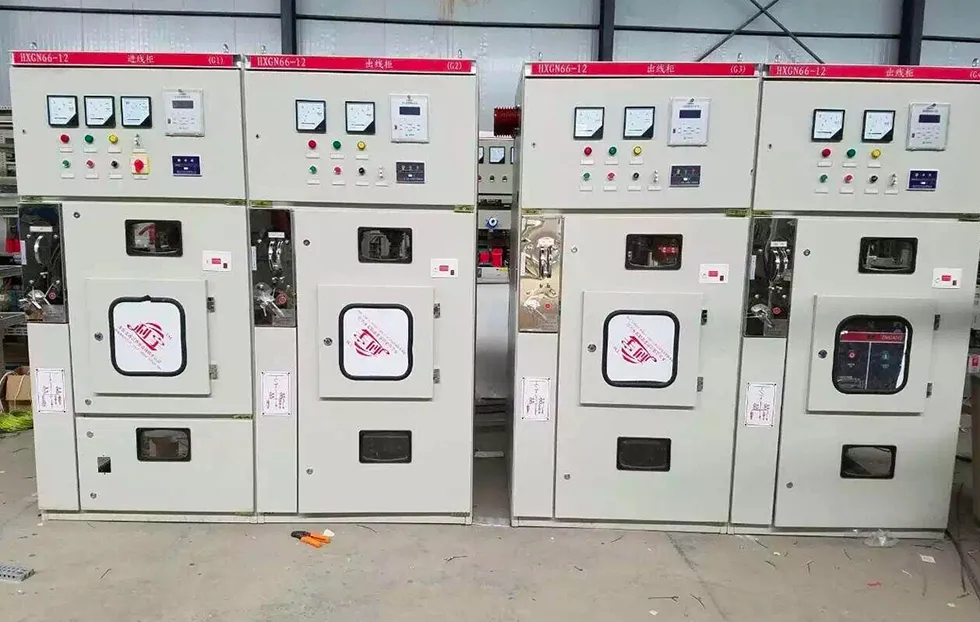

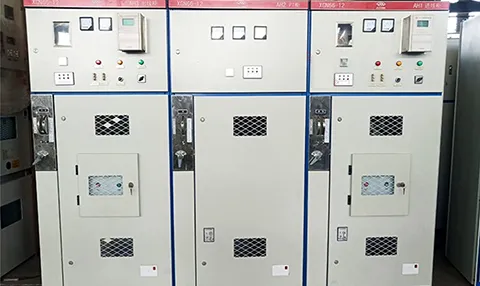

Mostra de produtos
