Componentes da unidade principal de anel de alta qualidade para distribuição de energia confiável

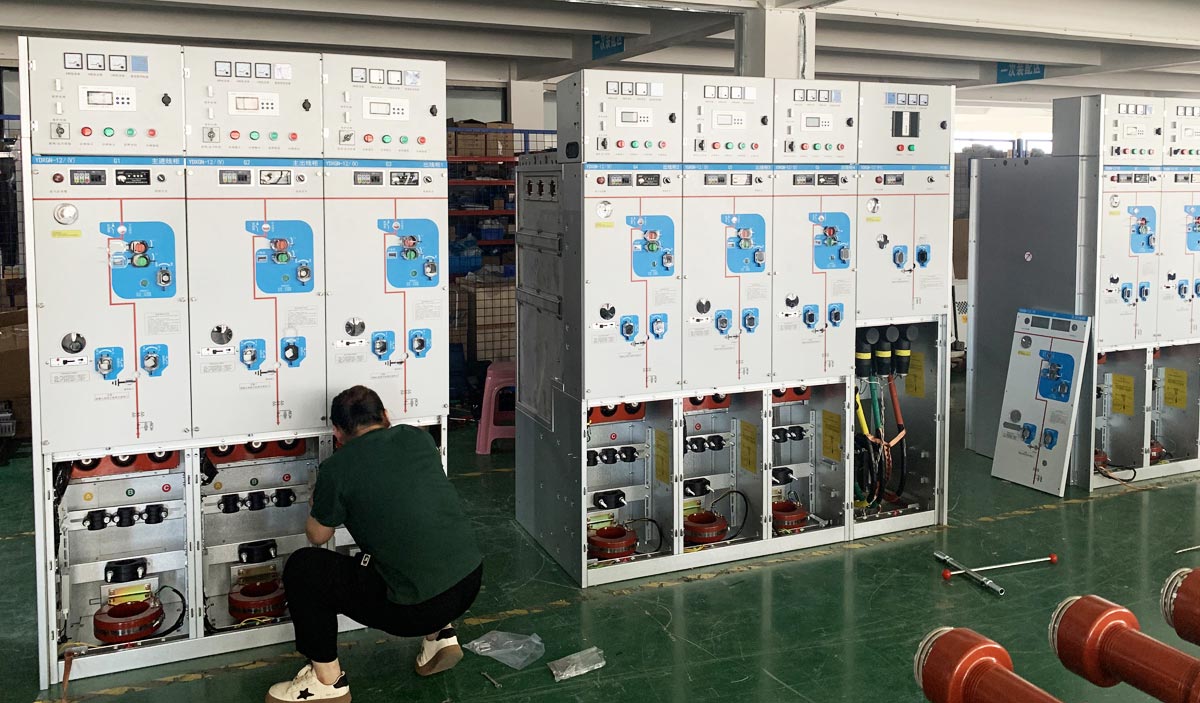

O que são componentes da unidade principal do anel?
Componentes da unidade principal do anelsão as unidades funcionais essenciais que constituem um sistema RMU completo. Seu desempenho determina diretamente a segurança, confiabilidade e estabilidade de uma rede de distribuição de energia de média tensão.Uma RMU típica é projetada para tensões nominais que variam de 3,6kV a 40,5kV e correntes nominais de 630A a 2500A. Dependendo dos diferentes cenários de aplicação, como redes de distribuição, cargas industriais e edifícios comerciais, a configuração dos componentes da Ring Main Unit pode variar de acordo.
- View as

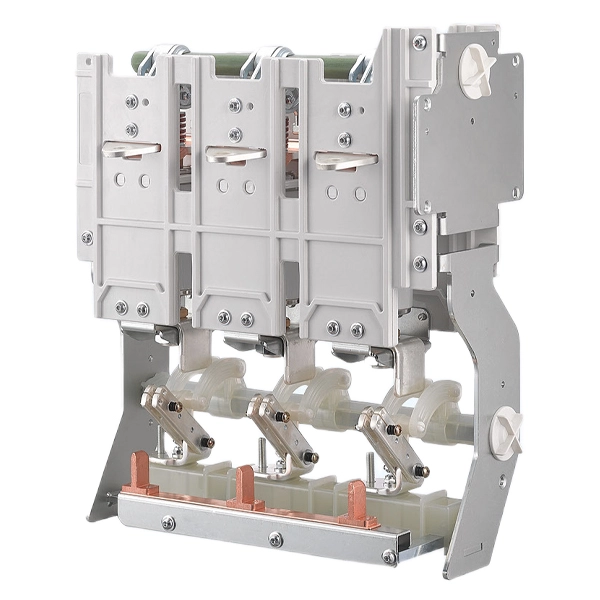

Interruptor de isolamento do disjuntor de vácuo do painel de distribuição de média tensão 11KV
Cotenele é um fabricante profissional na China de chave de isolamento de disjuntor a vácuo para painel de distribuição de média tensão 11KV, especializada em componentes principais do painel de distribuição 12kV–40,5kV. Nossos produtos são amplamente utilizados em subestações, energia renovável, distribuição de energia industrial e sistemas ferroviários. Esses dois componentes principais da unidade principal do anel de média tensão são essenciais para a construção de uma infraestrutura elétrica resiliente para plantas industriais e redes inteligentes modernas.

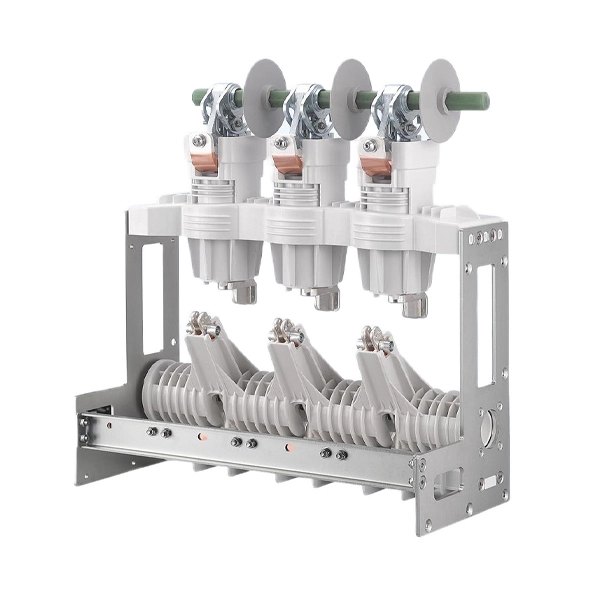

Disjuntor a vácuo de média tensão 11KV com interruptor de isolamento
O Disjuntor a Vácuo de Média Tensão 11kV com Chave Isoladora da Cotenele é uma solução confiável e livre de manutenção para sistemas de distribuição de energia de média tensão. Como fabricante profissional de painéis de distribuição na China, fornecemos unidades VCB de alto desempenho com função de isolamento integrada, garantindo operação segura, estrutura compacta e longa vida útil. Amplamente utilizados em subestações, sistemas ferroviários e redes de energia industriais, nossos produtos suportam personalização OEM/ODM e atendem aos padrões internacionais.

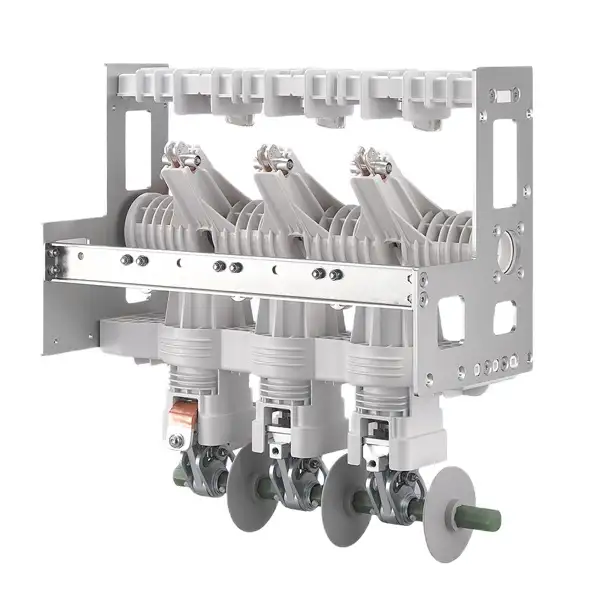

Disjuntor a vácuo 11KV MV com interruptor isolador
O disjuntor a vácuo KDSV-12D/630-20-S 11kV MV da Cotenele com chave isoladora é uma solução fabricada na China, direto da fábrica, para quadros de distribuição de média tensão. Ideal para projetos industriais, ferroviários, metropolitanos e petroquímicos, este dispositivo isento de manutenção e óleo garante alta segurança, longa vida útil e operação confiável.

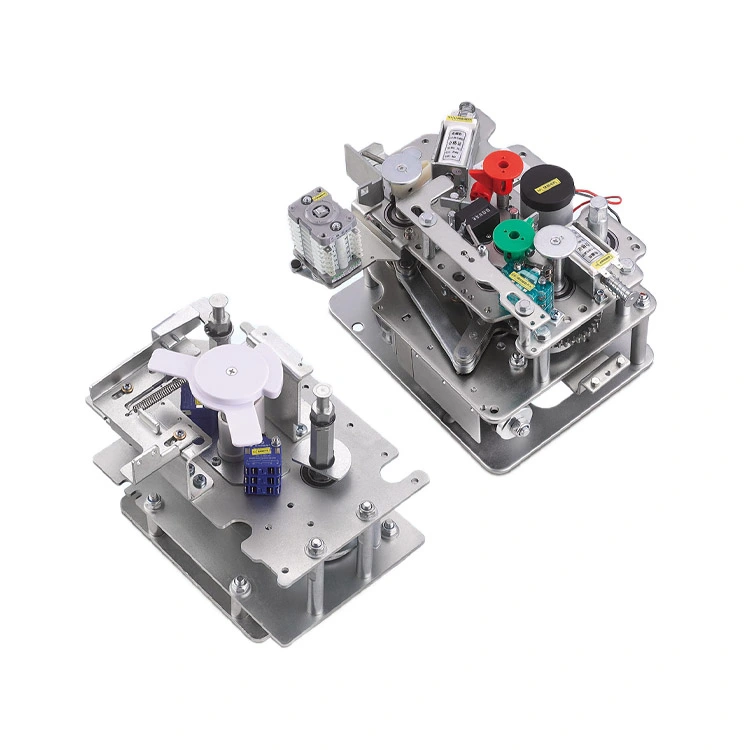

Disjuntor VCB de média tensão 11KV com mecanismo de isolamento
O disjuntor VCB de média tensão KDSVM-12/630-20-S 11KV com mecanismo de isolamento é um mecanismo operacional de alta confiabilidade operado por mola, projetado para painéis ecológicos. Proporciona interrupção e fechamento rápido e preciso do circuito, com vida mecânica superior a 10.000 operações. Compatível com GB1984-2014 e GB/T1985-2023, é ideal para subestações de energia, sistemas industriais, usinas de energia renovável e infraestrutura ferroviária/metrô. A Cotenele garante qualidade testada em fábrica, personalização OEM/ODM e entrega rápida para projetos globais.

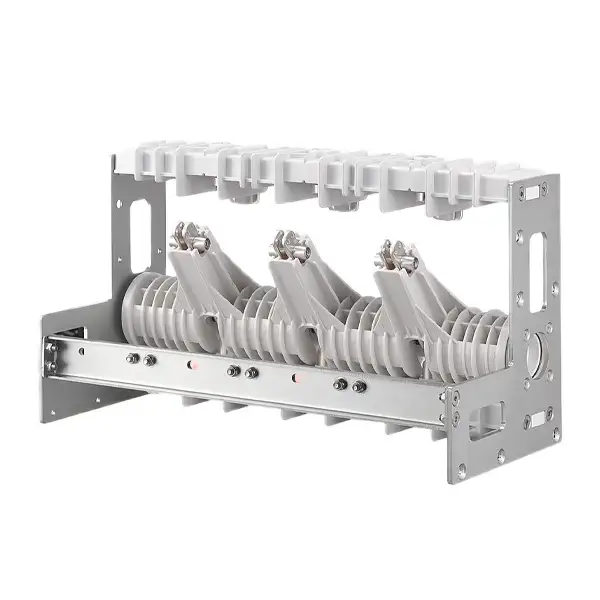

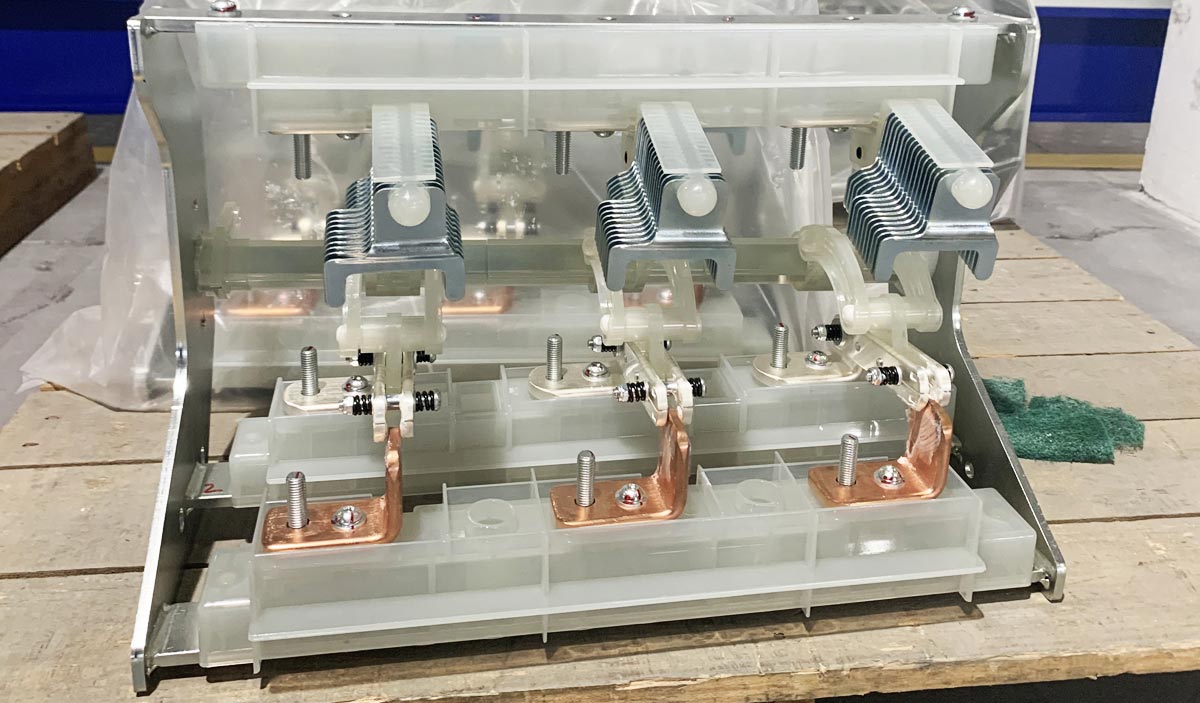

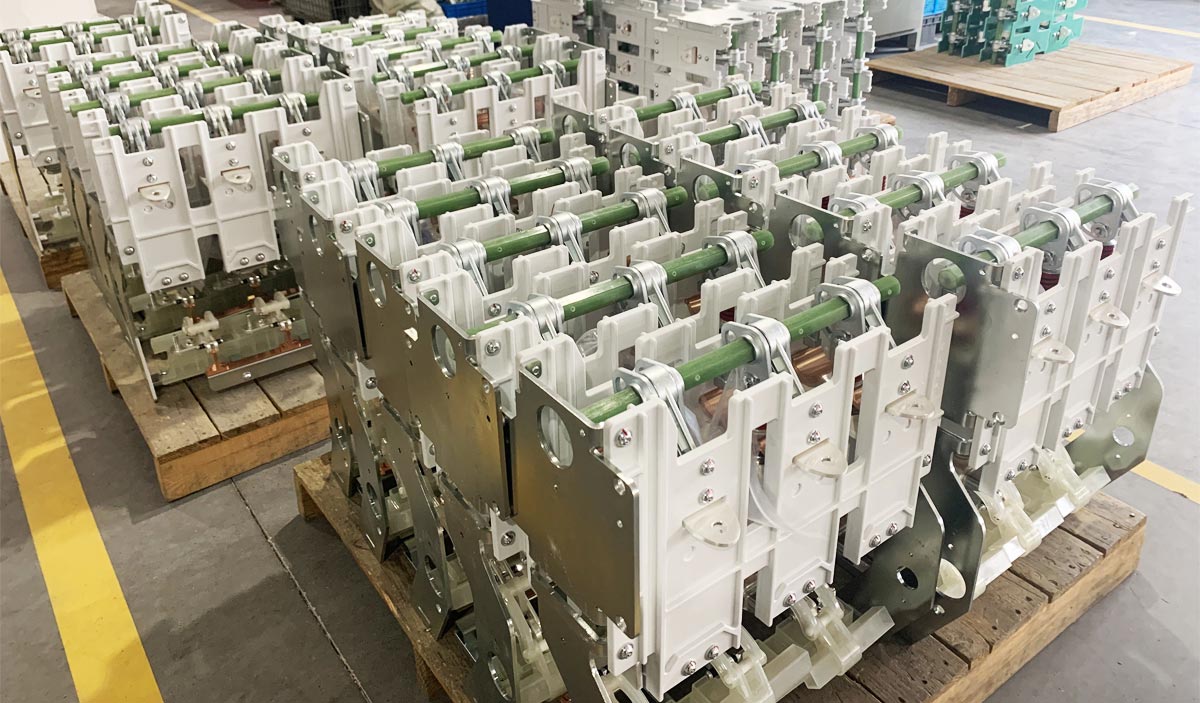

Seccionador de interruptor de isolamento de média tensão 11KV
O interruptor seccionador de isolamento de média tensão de 11kV da série KDSG-12D/630-20 foi projetado para isolamento seguro e comutação de carga confiável em unidades principais de anel e sistemas de painéis isolados a gás. Como fabricante e fornecedor na China, a Cotenele oferece chaves seccionadoras compactas, livres de manutenção, de longa vida e estáveis; você pode escolher nossos produtos com confiança.

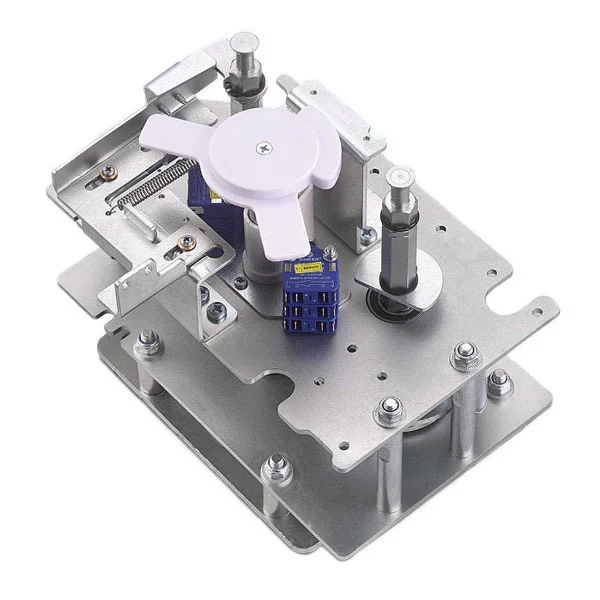

Mecanismo de isolamento 11KV para painéis internos de média tensão
Mecanismo de isolamento KDSGM-12D/630-20 11KV da Cotenele para painéis internos de média tensão
é um mecanismo seccionador de três posições operado por mola, projetado especificamente para painéis GIS ecologicamente corretos. Apresentando cinco intertravamentos de prevenção para operações seguras de desconexão e aterramento, garante alta confiabilidade, desempenho livre de manutenção e segurança operacional. Somos um fabricante e fornecedor confiável que oferece entrega rápida e serviços de personalização OEM/ODM para projetos de distribuição de energia industrial, de serviços públicos e comerciais.
Componentes da unidade principal de anel comum
Componentes do Circuito Primário
- Disjuntor a Vácuo (VCB)
- Chave seccionadora de carga (LBS)
- Seccionador (Isolador)
- Chave de aterramento
Componentes de proteção e medição
- Transformador de Corrente (TC)
- Transformador de Tensão (VT)
- Fusíveis
- Pára-raios
Componentes de Controle e Indicação
- Mecanismo Operacional
- Sistema de intertravamento
- Indicador de presença de tensão
- Blocos terminais secundários
Componentes de isolamento e suporte
- Isoladores
- Buchas
- Peças estruturais com isolamento sólido ou a gás
Dispositivos de comutação de chave em sistemas RMU
Disjuntor a Vácuo (VCB)
Um disjuntor a vácuo usa vácuo como meio isolante e extintor de arco. Seus contatos principais são selados dentro de um interruptor a vácuo. Quando o contato móvel se separa do contato fixo, é gerado um arco elétrico. Em um ambiente de vácuo, o arco se dispersa rapidamente e se extingue à medida que o vapor metálico se condensa. O arco é extinto naturalmente na corrente zero e a rigidez dielétrica é rapidamente restaurada.
Aplicação: Os VCBs são caracterizados por alta capacidade de interrupção, capacidade de operação frequente e baixos requisitos de manutenção. Eles são amplamente utilizados em sistemas de distribuição de 3–10kV para proteção e controle de linhas e equipamentos de energia. Eles podem interromper a corrente de carga normal e a corrente de falha de curto-circuito, fornecendo proteção contra sobrecarga, curto-circuito e subtensão. Os VCBs podem ser instalados em painéis extraíveis e fixos.
Aplicação: Os VCBs são caracterizados por alta capacidade de interrupção, capacidade de operação frequente e baixos requisitos de manutenção. Eles são amplamente utilizados em sistemas de distribuição de 3–10kV para proteção e controle de linhas e equipamentos de energia. Eles podem interromper a corrente de carga normal e a corrente de falha de curto-circuito, fornecendo proteção contra sobrecarga, curto-circuito e subtensão. Os VCBs podem ser instalados em painéis extraíveis e fixos.
Chave seccionadora de carga (LBS)
Uma chave seccionadora sob carga é um dispositivo de comutação localizado entre uma seccionadora e um disjuntor. É equipado com um mecanismo simples de extinção de arco e pode estabelecer e interromper a corrente de carga normal e a corrente de sobrecarga, mas não pode interromper a corrente de falha de curto-circuito. Após a desconexão, geralmente é formada uma lacuna de isolamento visível.
Aplicação:LBS é usado para comutação de circuitos elétricos sob condições normais de carga. Como não pode interromper correntes de falta, geralmente é utilizado em conjunto com fusíveis de alta tensão, que fornecem proteção contra curto-circuito. É amplamente utilizado em sistemas de distribuição de 10kV e inferiores para controle de transformadores.
Aplicação:LBS é usado para comutação de circuitos elétricos sob condições normais de carga. Como não pode interromper correntes de falta, geralmente é utilizado em conjunto com fusíveis de alta tensão, que fornecem proteção contra curto-circuito. É amplamente utilizado em sistemas de distribuição de 10kV e inferiores para controle de transformadores.
Seccionador
Um seccionador possui uma estrutura simples. Sua principal característica é uma lacuna de isolamento claramente visível após a abertura, garantindo que o equipamento elétrico fique isolado com segurança da fonte de alimentação durante a manutenção. Não tem capacidade de extinção de arco e não deve ser operado sob condições de carga.
Aplicação:É usado principalmente durante manutenção ou inspeção para garantir isolamento confiável entre o equipamento e o sistema energizado, fornecendo um ponto de separação de segurança claro e visível.
Aplicação:É usado principalmente durante manutenção ou inspeção para garantir isolamento confiável entre o equipamento e o sistema energizado, fornecendo um ponto de separação de segurança claro e visível.
Comparação de Aparelhagem
| Item | Disjuntor a vácuo | Chave seccionadora de carga | Seccionador |
|---|---|---|---|
| Dispositivo de extinção de arco | Interruptor a vácuo | Dispositivo simples de extinção de arco | Sem capacidade de extinção de arco |
| Capacidade de fazer/quebrar | Pode interromper correntes de carga e curto-circuito | Pode interromper apenas a corrente de carga | Não é possível interromper a corrente de carga |
| Objetivo Primário | Proteção e controle | Comutação de carga | Isolamento |
| Visibilidade de desconexão | Nenhuma desconexão visível | Desconexão geralmente visível | Espaço de isolamento visível e claro |

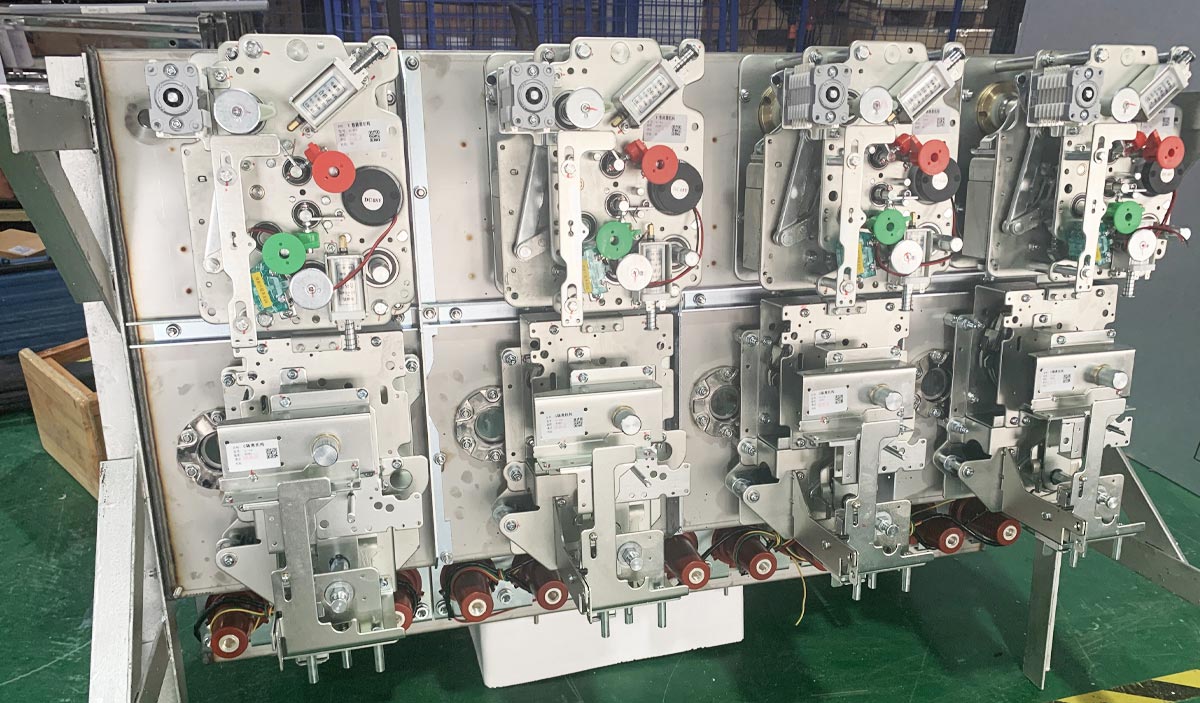

Mecanismo Operacional
O mecanismo operacional é uma unidade de execução essencial emComponentes da unidade principal do anel, responsável por acionar as operações de abertura e fechamento de chaves principais e chaves de aterramento. Ele converte a energia mecânica, eletromagnética ou armazenada da mola em movimento mecânico preciso para garantir um desempenho de comutação confiável.
Tipos comuns de mecanismos operacionais
- Mecanismo Operado por Mola: Tipo mais utilizado, armazenando energia em uma mola para operação rápida e confiável.
- Mecanismo Magnético:Estrutura simples, alta confiabilidade e baixos requisitos de manutenção.
- Mecanismo Manual: Utilizado como backup ou solução de baixo custo para sistemas básicos de distribuição.
Tipos de unidades RMU e mecanismos operacionais
| Tipo de RMU | Nome da Unidade | Componente principal de comutação | Tipo de mecanismo operacional | Descrição |
|---|---|---|---|---|
| Unidade C | Unidade de chave seccionadora de carga | Chave seccionadora de carga (LBS) | Mecanismo Operado por Mola | Operação de mola única; motorização opcional disponível |
| Unidade F | Unidade de combinação LBS-Fusível | LBS + Fusível | Mecanismo de mola com função de disparo | Sistema de mola dupla; proteção contra disparo do fusível |
| Unidade V | Unidade de disjuntor a vácuo | Disjuntor a Vácuo (VCB) | Mola/Atuador Magnético | Interrompe a corrente de falha; funciona com relés de proteção |
| Unidade D | Unidade de riser de barramento | Sem interruptor principal | Nenhum | Usado para conexão de barramento entre seções |
Aparelhagem extraível vs RMU
| Item | Quadro extraível (KYN28) | Unidade principal de anel (RMU) |
|---|---|---|
| Componente principal de comutação | Disjuntor extraível a vácuo | Chave seccionadora de carga + fusíveis ou VCB fixo |
| Função seccionadora | Substituído por caminhão extraível | Interruptor integrado de 3 posições |
| Fusíveis | Menos comum | Comum para proteção de transformador |
| Estrutura | Design extraível | Design compacto fixo |
| Função de proteção | Sistemas de proteção avançados | Proteção mais simples baseada em fusíveis |
| Tamanho | Maior | Compactar |
