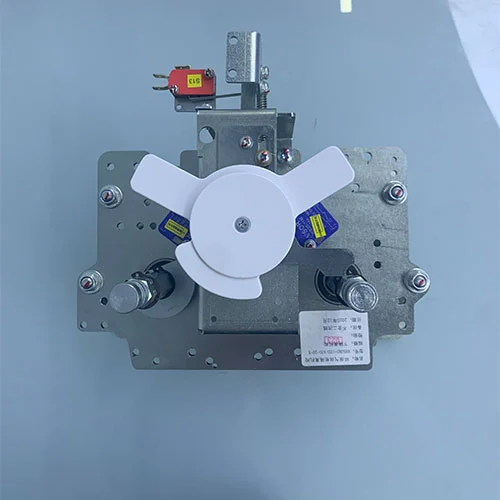

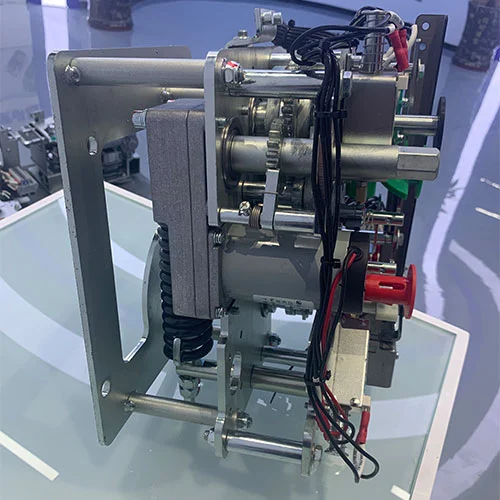

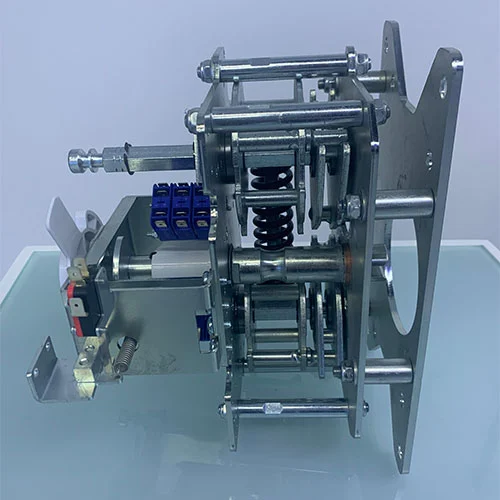

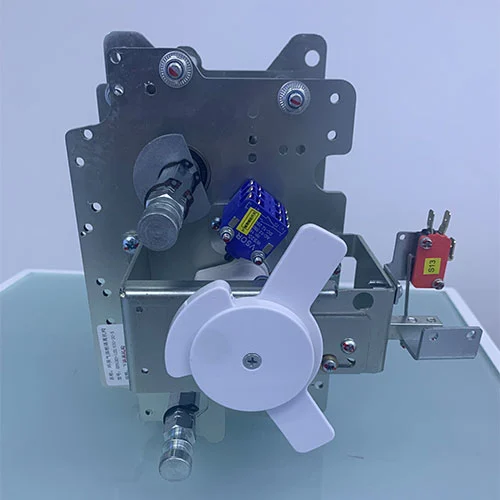

Disjuntor VCB de média tensão 11KV com mecanismo de isolamento

A função importante do quadro de distribuição de média tensão nos sistemas modernos de distribuição de energia é a proteção, controle e isolamento de circuitos elétricos. As pessoas estão prestando cada vez mais atenção à proteção ambiental agora, então "comutadores ecológicos" adaptam meios isolantes limpos, como ar limpo, vácuo ou misturas de gases à base de fluoronitrila, em vez do tradicional SF₆ como meio isolante. O disjuntor VCB de média tensão de 11KV com mecanismo de isolamento é um componente chave deste painel ambientalmente correto.

Qual é a finalidade deste produto?

É o componente central do painel responsável por executar os comandos essenciais para abrir (desarmar) e fechar os contatos do disjuntor e seccionador. A precisão, velocidade e confiabilidade deste mecanismo impactam diretamente na segurança da rede elétrica e na continuidade do fornecimento de energia. Conforme evidenciado por pesquisas da indústria, o mecanismo operacional é o subsistema mais crítico, com a maioria das falhas e falhas dos disjuntores atribuídas a ele, tornando seu projeto e condição fundamentais.

Especificações principais

Modelo e significado

Qual é a finalidade do mecanismo operacional?

O mecanismo operacional é um componente integrado crítico do painel de distribuição de média tensão. Ele armazena e libera energia mecânica para mover rapidamente os principais contatos condutores de corrente entre as posições ABERTO e FECHADO. Atuando como intermediário, ele converte um sinal de controle de baixa energia (botão manual ou relé elétrico) na ação de alta força necessária para operar os contatos de forma confiável, garantindo interrupção e conexão seguras do circuito.

Componentes principais

1. Meio de armazenamento de energia

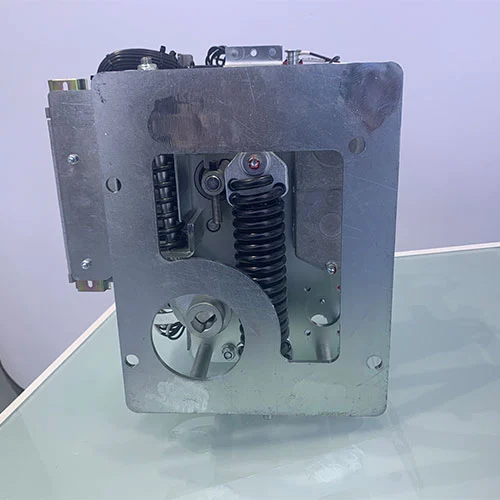

Operado por mola (mais comum):

Usado na série KDSVM-12, especialmente em painéis ecológicos

O motor comprime a mola de fechamento, que fecha os contatos e carrega a mola de abertura (disparo)

Vantagens:alta confiabilidade, design simples, fácil manutenção

Pneumático:Usa ar comprimido

Hidráulico:Usa óleo ou gás pressurizado

Magnético:Usa solenóide ou eletroímã

2. Circuito de Atuação

Componentes que desencadeiam a liberação de energia, incluindo:

Bobinas de fechamento/disparo (eletroímãs)

Travas

Botões manuais

3. Sistemas de intertravamento

Recursos de segurança para evitar operações incorretas ou inseguras

Exemplo:evitar o fechamento em caso de falha ou o fechamento de um seccionador sob carga

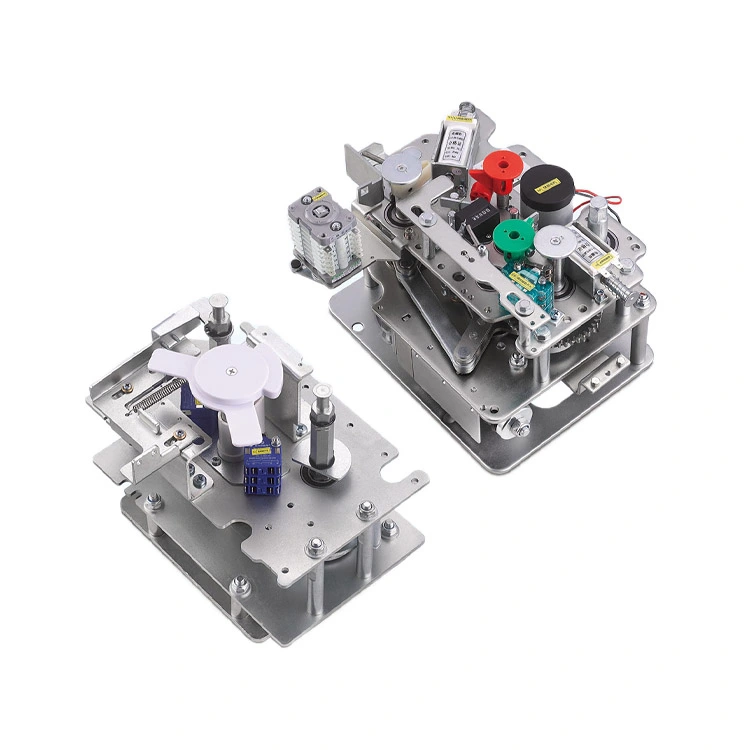

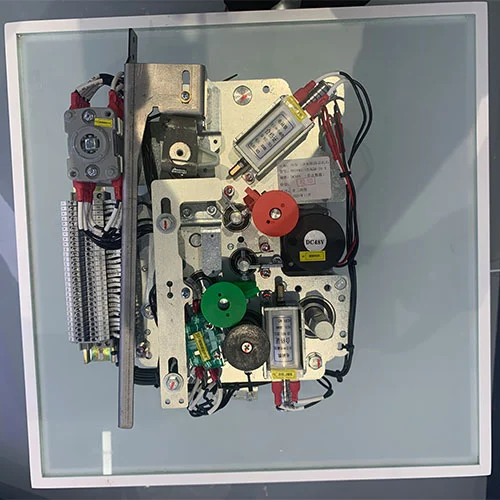

O mecanismo RHSVM3-12 descrito é um exemplo clássico de um mecanismo moderno e de alta confiabilidade operado por mola. Possui um motor para carregamento automático de molas, molas separadas para ações de fechamento e abertura (com um design inteligente de articulação central para fechamento) e bobinas elétricas integradas para operação remota, alcançando uma vida mecânica superior a 10.000 operações.

A Cotenele garante que o disjuntor VCB de média tensão de 11KV com mecanismo de isolamento seja testado em fábrica e opcionalmente verificado por terceiros, garantindo confiabilidade em ambientes exigentes.

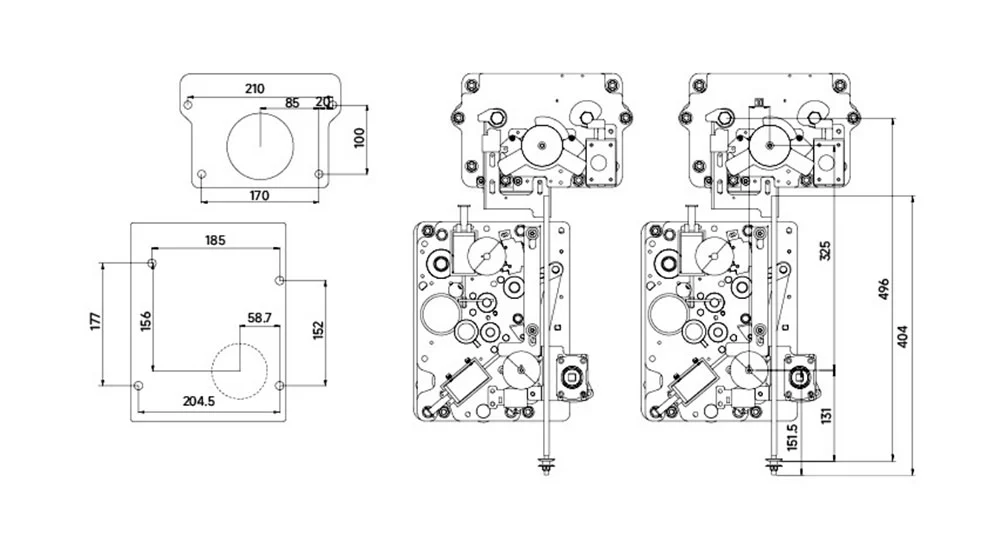

Aparência e Dimensão

Escopo de aplicação

Os mecanismos operacionais são os principais componentes de uma ampla gama de equipamentos elétricos de comutação e proteção, como unidades principais e painéis de anel de média tensão. Sua aplicação principal inclui abaixo:

Disjuntores de Média Tensão:Este é o seu principal equipamento elétrico, principalmente na faixa de 12kV a 40,5kV, comum em sistemas de distribuição de energia. Eles são essenciais em painéis isolados a ar (AIS), isolados a gás (GIS) e os mais recentes painéis isolados a gás ecologicamente corretos para proteção do circuito primário contra sobrecargas e curtos-circuitos.

Chaves de desconexão e chaves de aterramento:Mecanismos operacionais como o RHSVM3-12 podem ser usados ​​em conjunto com mecanismos de desconexão. Eles fornecem o acionamento para operação lenta e cuidadosa de chaves seccionadoras e de aterramento.

As aplicações primárias incluem:

♦Subestações Elétricas:Estações de distribuição primária e transformadoras secundárias.

♦Sistemas de Energia Industrial:Para proteger fábricas, data centers e grandes instalações comerciais.

♦Centrais de Energia Renovável:Em subestações de parques eólicos e solares para ligação e proteção.

♦Infraestrutura:Para fontes de alimentação de tração ferroviária, redes de energia de aeroportos e sistemas de energia críticos para hospitais.

O disjuntor VCB de média tensão 11KV com mecanismo de isolamento é usado para quadros de distribuição ecologicamente corretos, este mecanismo independente de sistemas hidráulicos ou pneumáticos externos, pode manter robustez e confiabilidade em todas as faixas de temperatura. O mecanismo está em conformidade com os padrões GB1984 e IEC 62271-100, o que pode garantir uma operação segura e confiável no sistema de distribuição de energia.

Manual de operação para mecanismo operacional

1. Armazenamento de energia:

Depois que o mecanismo estiver instalado e preso, prenda a alça dedicada ao eixo de operação localizado na parte inferior direita. Gire-o no sentido horário até ouvir um clique sólido - isso significa que a mola está totalmente carregada e o indicador acionou o interruptor de limite. Para operação do motor, basta aplicar energia. A unidade carregará automaticamente a mola e depois desligará, mantendo a energia pronta para um comando de fechamento. (Certifique-se de que a fiação de controle esteja correta para este modo).

2. Fechando o Disjuntor:

Para um fechamento manual, basta apertar o botão verde. Isso libera a energia armazenada para fechar os contatos principais. Se você estiver usando o controle elétrico, energize a bobina de fechamento. Sua ação rápida libera a mola para realizar o trabalho e carrega imediatamente a mola de abertura. (Um intertravamento integrado bloqueará outra operação de fechamento, mesmo que a mola seja recarregada posteriormente).

3.Abertura do disjuntor:

Para uma abertura manual, pressione o botão vermelho. Libera a mola de abertura para separar os contatos principais. Para abri-lo eletricamente, alimente a bobina de abertura. Sua ação rápida libera a mola, abrindo o disjuntor.

Manuais detalhados em PDF disponíveis para download.

Testado na fábrica, nosso disjuntor VCB de média tensão de 11KV com mecanismo de isolamento é adequado para projetos de sistemas de energia, industriais e renováveis ​​em todo o mundo.

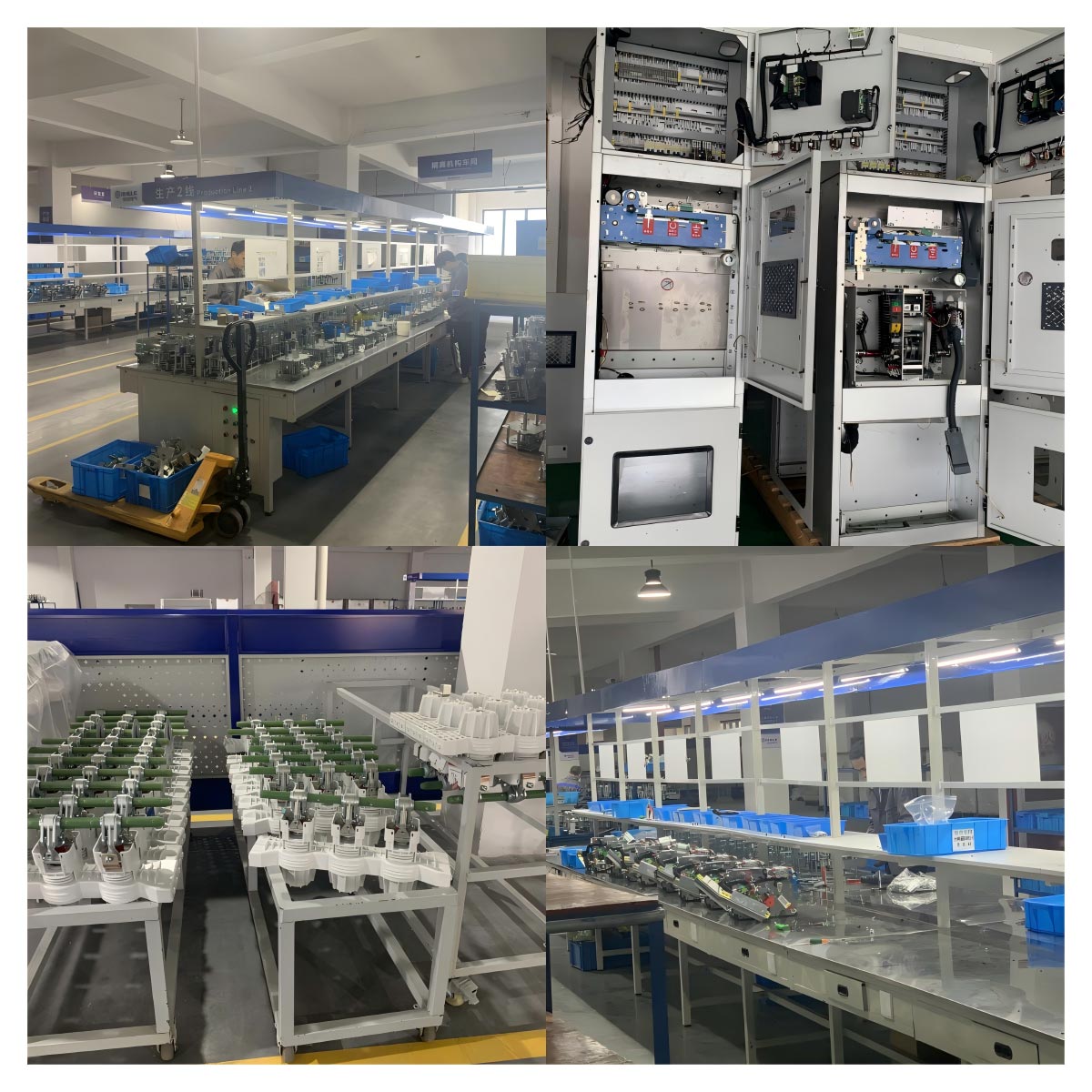

Exposição de produtos
