Que fatores os engenheiros devem considerar ao selecionar um painel de distribuição de média tensão?

Introdução: uma decisão que ecoa há décadas

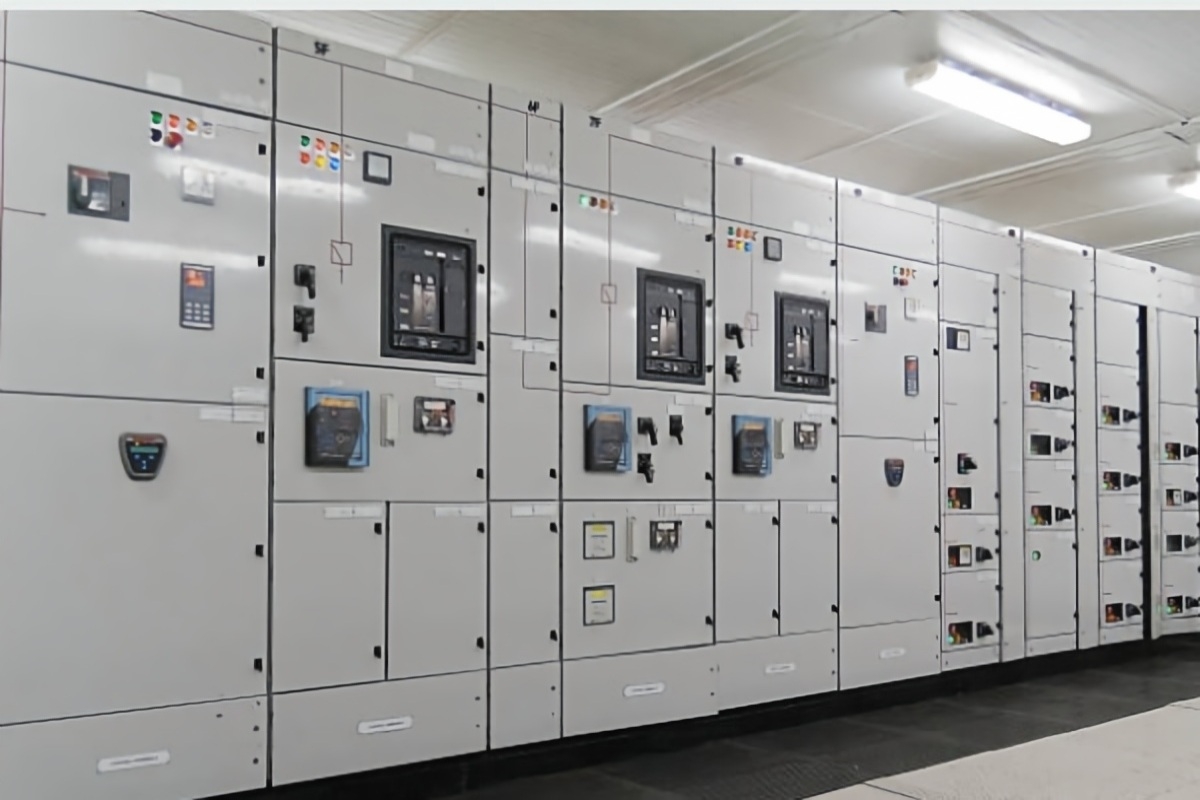

A seleção de painéis de média tensão não é uma transação. É uma decisão de projeto que moldará a segurança elétrica, a flexibilidade operacional e o orçamento de manutenção de uma instalação por vinte a trinta anos. Ao contrário dos componentes que podem ser trocados durante um desligamento de rotina, o painel é estrutural. Uma vez instalados os barramentos, os painéis são aparafusados ​​e as terminações dos cabos, alterar a configuração do equipamento torna-se um grande projeto de capital.


No entanto, devido à pressão dos prazos dos projetos, a seleção do equipamento de manobra é muitas vezes reduzida à verificação de alguns parâmetros em uma folha de dados e à comparação de preços. Esta abordagem ignora os factores que realmente determinam se o equipamento irá funcionar de forma fiável ao longo da sua vida útil, permanecerá em conformidade com as regulamentações em evolução e se adaptará às mudanças no perfil de carga eléctrica da instalação.


Este artigo identifica os fatores que engenheiros experientes consideram ao selecionar equipamentos de manobra de média tensão – não apenas os parâmetros que aparecem em uma placa de identificação, mas as considerações operacionais, regulatórias e de ciclo de vida que separam uma especificação que funciona daquela que cria problemas posteriormente.


Fator um: compreender a aplicação antes de examinar o equipamento

O erro mais comum na seleção do painel é começar com o catálogo do equipamento antes de compreender completamente a aplicação. A sequência correta começa com uma definição clara do que o equipamento de manobra deve fazer, e não apenas do que ele deve suportar.


Um alimentador de entrada que atende a um transformador de utilidade pública tem requisitos fundamentalmente diferentes de um alimentador de saída que alimenta um motor grande. O disjuntor de entrada vê relativamente poucas operações, mas deve coordenar-se com a proteção da concessionária a montante. O alimentador do motor sofre partidas e paradas frequentes, pode exigir proteção contra surtos e precisa de um esquema de proteção que distinga entre partida inrush e uma falha genuína. Especificar o mesmo disjuntor para ambas as aplicações sem considerar essas diferenças leva a disparos indesejados, manutenção excessiva ou proteção inadequada.


O ambiente operacional também molda a especificação. Instalações internas em salas elétricas limpas e climatizadas permitem projetos de equipamentos que falhariam rapidamente em ambientes externos ou industriais agressivos. Um painel de manobra classificado para uma sala elétrica de data center, com temperatura estável e baixa umidade, não tem a mesma especificação de um painel destinado a uma plataforma offshore ou a uma instalação solar no deserto. Condensação, névoa salina, poeira transportada pelo ar e oscilações extremas de temperatura impõem requisitos de projeto que a especificação deve atender.


As horas de engenharia gastas na definição da aplicação antes do início da busca do equipamento nunca são desperdiçadas. Eles são o seguro mais barato contra erros de especificação que se agravam ao longo de décadas de operação.

Fator dois: a tecnologia de comutação central

A escolha da tecnologia do disjuntor determina o caráter fundamental do quadro: seu perfil de manutenção, suas características de segurança e sua pegada ambiental.


Os disjuntores a vácuo tornaram-se o padrão para aplicações de média tensão de 3,3 kV a 40,5 kV. As razões estão bem documentadas: o interruptor a vácuo extingue o arco dentro de uma garrafa de cerâmica selada que não requer manutenção durante toda a sua vida útil. Não há óleo para testar, filtrar ou substituir. Não há gás para vazar ou monitorar. O interruptor é indiferente à fonte da corrente de falta que deve interromper, tornando-o adequado para redes com alta penetração de energia renovável, onde as características da falta podem diferir da geração síncrona tradicional.


Os disjuntores SF₆, antes comuns em aplicações de média tensão, estão agora em retirada. O Regulamento da UE sobre gases fluorados proibiu novos comutadores de SF₆ até 24 kV no mercado europeu, e restrições semelhantes estão a avançar a nível mundial. Mesmo nos casos em que as regulamentações ainda não entraram em vigor, a direcção da política é clara. A especificação atual de equipamentos SF₆ cria uma responsabilidade futura de conformidade e aumenta os custos operacionais para manuseio de gás, detecção de vazamentos e eventual recuperação em fim de vida.


A questão prática para os engenheiros não é escolher a interrupção por vácuo – esse debate está em grande parte resolvido. A questão é qual projeto específico de disjuntor a vácuo e qual fabricante melhor atende aos requisitos do projeto em termos de resistência mecânica, capacidade de interrupção e compatibilidade com a configuração de painel escolhida.


Fator três: parâmetros avaliados e suas margens

Os parâmetros nominais em uma folha de dados do painel – tensão, corrente, capacidade de interrupção de curto-circuito – são os critérios mínimos de entrada. O que separa uma especificação robusta de uma marginal é a margem entre o valor nominal e a condição real de operação.


A tensão nominal deve exceder a tensão nominal do sistema, com tolerância para sobretensões temporárias durante falhas ou eventos de comutação. Um sistema de 12 kV pode apresentar tensões transitórias consideravelmente superiores ao valor nominal. A tensão suportável à frequência industrial e a tensão suportável ao impulso atmosférico do comutador devem acomodar essas condições com margem, e não apenas atender ao padrão mínimo.


A corrente nominal contínua merece atenção especial porque é frequentemente subespecificada. A classificação da placa de identificação pressupõe condições ambientais específicas – normalmente 40°C no máximo, com um teto de altitude de 1.000 metros. Se a instalação estiver numa região onde as temperaturas ambientes excedem regularmente os 40°C, ou a uma altitude superior a 1000 metros onde o ar mais rarefeito reduz a eficiência de refrigeração, a corrente nominal deve ser reduzida. Um disjuntor de 1.250 A instalado a 3.000 metros só pode ser capaz de transportar 1.050 A continuamente. Se a carga estiver próxima da classificação da placa de identificação sob condições padrão, ela excederá a capacidade reduzida sob condições reais do local.


A capacidade de interrupção de curto-circuito deve ser comparada com o nível de falha calculado no ponto de instalação, e não com um valor padrão extraído de uma especificação de projeto anterior. Redes urbanas com alta densidade de carga e múltiplas conexões de transformadores podem produzir níveis de falha que surpreendem os engenheiros acostumados a sistemas interconectados menos densamente. Um estudo de curto-circuito realizado para a instalação específica, utilizando dados atuais do sistema e geração futura projetada, é a única base confiável para especificar este parâmetro.


A corrente suportável de curta duração – a corrente que o disjuntor deve transportar na posição fechada por um período especificado enquanto um dispositivo a jusante elimina a falta – é igualmente importante para a coordenação seletiva. Se um disjuntor do alimentador for planejado para passar por uma falta enquanto um disjuntor a montante desarma, sua classificação de curto prazo deve atender a esse requisito. Ignorar esse parâmetro leva a desarmes em cascata e extensão desnecessária de interrupções.

Fator Quatro: Meio de Isolamento e Conformidade Ambiental

O meio que fornece isolamento dielétrico entre as fases e o aterramento tornou-se uma decisão com dimensões regulatórias, ambientais e operacionais que vão muito além do desempenho elétrico.


O painel isolado a ar continua sendo a tecnologia mais simples e amplamente utilizada. Utiliza o ar ambiente como meio isolante, com folga física entre as fases proporcionando a rigidez dielétrica. O isolamento do ar é bem compreendido, não requer tratamento especial e não impõe qualquer responsabilidade ambiental. A desvantagem é o tamanho: os painéis isolados a ar são maiores do que os equivalentes isolados a gás, o que é importante em aplicações onde o espaço é limitado ou caro.


Os painéis isolados a gás SF₆, que dominaram as instalações compactas de média tensão durante décadas, estão agora sendo eliminados pela regulamentação. Para novos projetos em mercados regulamentados europeus e outros, o SF₆ não é uma opção para equipamentos até 24 kV. Mesmo para classes de tensão mais elevadas, a direção da política é clara. Os engenheiros devem especificar alternativas livres de SF₆, a menos que uma isenção específica se aplique e tenha sido verificada.


O isolamento de ar seco e nitrogênio surgiu como os principais substitutos do SF₆ em equipamentos isolados a gás. Ambos os gases têm potencial de aquecimento global zero. Ambos não são tóxicos e não requerem manuseio especial no final da vida útil. O tanque selado de aço inoxidável usado em painéis modernos com isolamento de ar seco ou N₂ é preenchido na fábrica e selado para toda a vida útil - sem monitoramento de pressão, sem reabastecimento e sem manutenção relacionada a gás durante toda a vida útil do equipamento.


O isolamento sólido, usando encapsulamento de resina epóxi de partes energizadas, oferece outro caminho livre de SF₆. Elimina totalmente o gás, o que o torna atraente para ambientes agressivos e instalações com espaço limitado. A desvantagem é que os projetos com isolamento sólido são menos flexíveis quando a reconfiguração é necessária.


Para os engenheiros que especificam equipamentos de manobra atualmente, a decisão sobre o meio de isolamento é cada vez mais simples: escolher uma tecnologia livre de SF₆, verificar se o fabricante concluiu o teste de tipo de acordo com os padrões IEC aplicáveis ​​e confirmar se o pacote de documentação suporta as reivindicações de conformidade ambiental.


Fator cinco: configuração fixa versus configuração extraível

A escolha entre construção fixa e extraível é fundamentalmente uma decisão sobre como será realizada a manutenção ao longo da vida útil do equipamento.


O quadro fixo possui disjuntores e chaves montados permanentemente no painel. Tem um design mais simples, um custo inicial mais baixo e requer menos componentes mecânicos que podem falhar. A desvantagem é que qualquer manutenção no dispositivo de comutação requer a desenergização de toda a seção do barramento. Para instalações onde há janelas de interrupção disponíveis e o custo do tempo de inatividade é gerenciável, o painel fixo pode ser uma escolha apropriada.


O painel extraível monta o disjuntor em um caminhão que pode ser inserido e retirado do painel. Quando o disjuntor está na posição conectado, ele está totalmente acoplado aos circuitos primário e secundário. Ele pode ser extraído para uma posição de teste onde o circuito primário é desconectado, mas os circuitos secundários permanecem conectados para teste. Pode ser totalmente retirado para uma posição isolada para manutenção ou substituição. Esta configuração permite que um disjuntor seja reparado ou substituído sem desenergizar o barramento, o que é crítico em instalações onde o tempo de inatividade é extremamente caro ou onde a operação contínua é contratualmente exigida.


A configuração extraível impõe requisitos mecânicos adicionais. O caminhão deve estar alinhado precisamente com o painel. Os contatos primários devem engatar com pressão de contato consistente. Os intertravamentos mecânicos que evitam a operação incorreta – colocar um disjuntor fechado, fechar um disjuntor em uma posição intermediária – devem funcionar de forma confiável durante milhares de operações. Estas não são características que podem ser verificadas a partir de uma fotografia. Eles exigem precisão de fabricação que vem da experiência e da disciplina de controle de qualidade.


Para aplicações críticas – data centers, plantas industriais de processo contínuo, hospitais – a configuração extraível geralmente é a escolha correta, apesar de seu custo inicial mais elevado. A capacidade de manter ou substituir um disjuntor sem desligar o barramento é uma capacidade que se paga na primeira vez em que é usada.


Fator Seis: Proteção, Controle e Comunicação

Um disjuntor sem relé de proteção é uma chave sem inteligência. A seleção dos sistemas de proteção, controle e comunicação é tão importante quanto a seleção do próprio disjuntor.

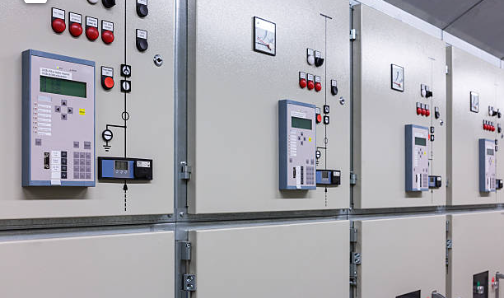

Os relés de proteção numéricos modernos oferecem recursos que vão muito além da proteção básica contra sobrecorrente e falta à terra. Eles podem discriminar entre diferentes tipos de falhas, armazenar registros de formas de onda para análise pós-evento e comunicar-se com SCADA upstream ou sistemas de gerenciamento de energia via IEC 61850, Modbus ou outros protocolos. Para um engenheiro, especificar um relé com as funções de proteção corretas para a aplicação – proteção de motor, diferencial de transformador, gerenciamento de alimentador – é uma tarefa que requer compreensão tanto do equipamento que está sendo protegido quanto das opções de configuração do relé.


A interface de comunicação é cada vez mais importante. Um painel de manobra que pode relatar seu próprio status – posição do disjuntor, eventos de proteção, condição do equipamento – reduz a necessidade de inspeção física e permite a manutenção baseada na condição. Para uma concessionária com centenas de subestações ou para uma operadora de data center gerenciando diversas instalações, esse recurso reduz diretamente os custos operacionais.


A alimentação auxiliar para proteção e controle deve ser considerada cuidadosamente. A maioria dos relés de proteção e bobinas de disparo modernos operam com energia CC, normalmente 110 V ou 220 V CC, fornecida por um sistema de bateria de estação. A bateria, o carregador e o painel de distribuição CC são parte integrante do esquema de proteção. Se a bateria da estação falhar, os relés de proteção perderão energia e os disjuntores não dispararão em caso de falta. Este não é um cenário hipotético – causou incidentes no mundo real em que uma falha não foi resolvida porque o sistema de proteção estava escuro.


Fator Sete: Configuração de Barramentos e Arquitetura do Sistema

A disposição dos barramentos dentro do conjunto de manobra determina como a energia flui através do sistema e como o sistema se comporta quando um componente falha.


Um único barramento é a configuração mais simples e de menor custo. Todos os alimentadores de entrada e saída se conectam a um barramento comum. Se o barramento falhar ou o único transformador de entrada for perdido, todas as cargas conectadas perderão energia. Esta configuração é adequada quando a consequência de uma interrupção total for tolerável.


Um barramento seccionado adiciona um disjuntor acoplador de barramento que pode dividir o barramento em duas seções com alimentação independente. Se um transformador ou seção do barramento falhar, o acoplador fecha e o transformador íntegro alimenta ambas as seções. As cargas sofrem uma breve interrupção durante a transferência. Esta é a configuração mais comum para instalações de média complexidade.


Uma configuração principal-tie-principal usa duas seções de barramento independentes, cada uma com seu próprio disjuntor e transformador de entrada principal, com um disjuntor de interligação normalmente aberto entre elas. Esquemas de transferência automática podem fechar o desempatador segundos após detectar uma perda de fornecimento em qualquer um dos lados. Esta configuração proporciona maior confiabilidade e é padrão para instalações críticas.

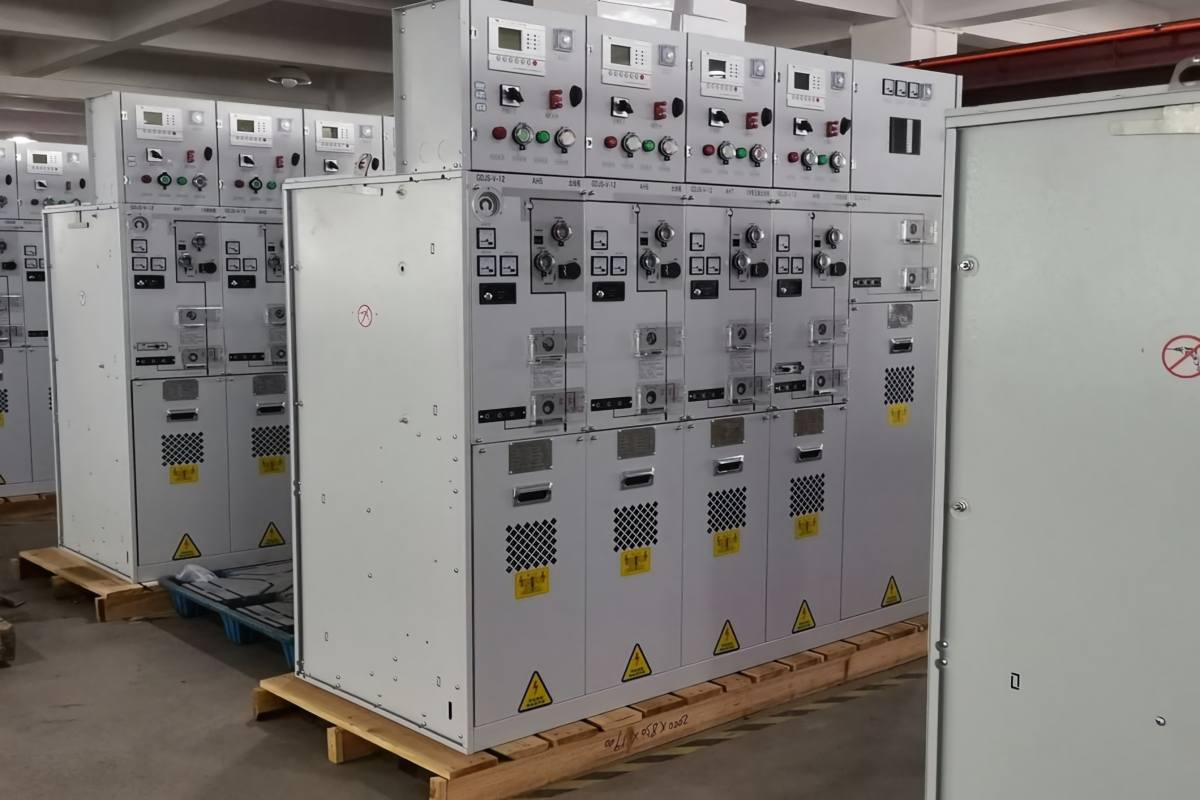

Uma configuração de unidade principal em anel conecta vários painéis de manobra em um circuito fechado. A energia pode fluir em qualquer direção ao redor do anel. Uma falha de cabo entre quaisquer dois painéis pode ser isolada sem interromper o fornecimento de qualquer carga. Esta configuração é o padrão para redes de distribuição urbanas, campi universitários e sistemas coletores de parques eólicos.


A configuração do barramento deve ser selecionada com base nos requisitos de confiabilidade da instalação e não em uma especificação padrão transportada de um projeto anterior. Uma análise de confiabilidade que considere o custo do tempo de inatividade, a probabilidade de falha do componente e o tempo necessário para reparo ou substituição fornece uma base racional para esta decisão.


Fator Oito: Conformidade com Padrões e Documentação

O teste de tipo conforme IEC 62271-200 é o requisito mínimo para painéis de média tensão nos mercados internacionais. Mas "testado por tipo" é um termo usado vagamente. A pergunta que os engenheiros devem fazer não é "este equipamento foi testado de tipo", mas "você pode fornecer os relatórios completos de teste de tipo de um laboratório independente credenciado pela IEC - agora mesmo?"


Um fabricante que tenha concluído o programa de testes completo compartilhará os certificados sem hesitação. Um fabricante que usa frases como “projeto verificado de acordo com os padrões IEC” ou “relatórios de testes em andamento” está comunicando que a documentação ainda não existe. Para projetos onde o equipamento será revisado por um consultor ou engenheiro de serviços públicos, esta distinção é importante.


Além dos testes de tipo, o pacote de documentação que acompanha o quadro faz parte do produto. Relatórios de testes de rotina de fábrica para cada painel. Uma declaração de conformidade com os regulamentos aplicáveis. Uma lista de referência de instalações. Para projetos europeus, documentação que demonstre a conformidade com o Regulamento de gases fluorados da UE se o equipamento for isento de SF₆. Estes documentos deverão estar disponíveis na fase de concurso e não após a encomenda ser efetuada. É pouco provável que um fornecedor que não consiga fornecê-los na fase de inquérito os produza imediatamente mais tarde.

Fator Nove: Capacidade do Fabricante e Suporte de Longo Prazo

Aparelhagem não é uma mercadoria. A capacidade de engenharia do fabricante, a disciplina de controle de qualidade e o compromisso de longo prazo com a linha de produtos afetam diretamente o desempenho do equipamento e a disponibilidade de suporte durante sua vida útil.


A qualidade de fabricação aparece em detalhes que não são visíveis em um folheto. A consistência das peças fundidas de resina epóxi. O alinhamento dos mecanismos extraíveis do caminhão. O roteamento e rotulagem da fiação de controle no compartimento de baixa tensão. Estes são resultados dependentes do processo que refletem a cultura de produção do fabricante, e não apenas a sua capacidade de design.


O suporte de longo prazo é importante porque o painel permanece em serviço por décadas. Disponibilidade de peças sobressalentes, suporte técnico para configuração de relés de proteção e capacidade de fornecer painéis adicionais que correspondam à instalação existente – essas são considerações que se tornam importantes anos após o pedido inicial.


Uma visita à fábrica informa ao engenheiro mais sobre um fabricante do que qualquer conjunto de documentos. Caminhar pela linha de produção revela as ferramentas, os procedimentos de teste, os pontos de verificação de controle de qualidade e o nível geral de organização que determinará a consistência do equipamento entregue. Se uma visita à fábrica não for possível, solicitar fotografias detalhadas da linha de produção, das instalações de teste e dos pedidos concluídos recentemente fornecerá informações úteis.


Conclusão

A seleção de painéis de média tensão exige olhar além da folha de dados, para o contexto da aplicação, o ambiente operacional, a estrutura regulatória e a capacidade do fabricante. Os parâmetros na placa de identificação são o ponto de partida e não a linha de chegada.


Um engenheiro que definiu os requisitos da aplicação, verificou os níveis de falha, selecionou uma tecnologia de isolamento que atende às regulamentações atuais e previsíveis, escolheu a configuração que suporta a filosofia de manutenção da instalação, especificou os sistemas de proteção e comunicação apropriados para a instalação e qualificou um fabricante com capacidade de produção comprovada e prontidão de documentação – esse engenheiro fez o trabalho que evita o aparecimento de problemas cinco, dez ou vinte anos após o comissionamento.


A COTENELE apoia os engenheiros durante todo o processo de especificação com painéis testados, pacotes completos de documentação e acesso direto à nossa equipe de engenharia. Nossos disjuntores a vácuo e unidades principais de anel sem SF₆ atendem concessionárias, data centers, desenvolvedores de energia renovável e compradores industriais em vários continentes. Quer você precise de uma configuração padrão ou de uma solução personalizada, nós fornecemos os dados técnicos e o suporte de aplicação para ajudá-lo a especificar com confiança.


Precisa de dados técnicos para as especificações do seu painel?

A COTENELE fornece disjuntores a vácuo de 12kV a 40,5kV, unidades principais de anel sem SF₆ e painéis metálicos completos projetados para atender às especificações discutidas neste artigo. Relatórios de testes de tipo, documentação de testes de rotina e suporte de engenharia disponíveis na fase de especificação.
