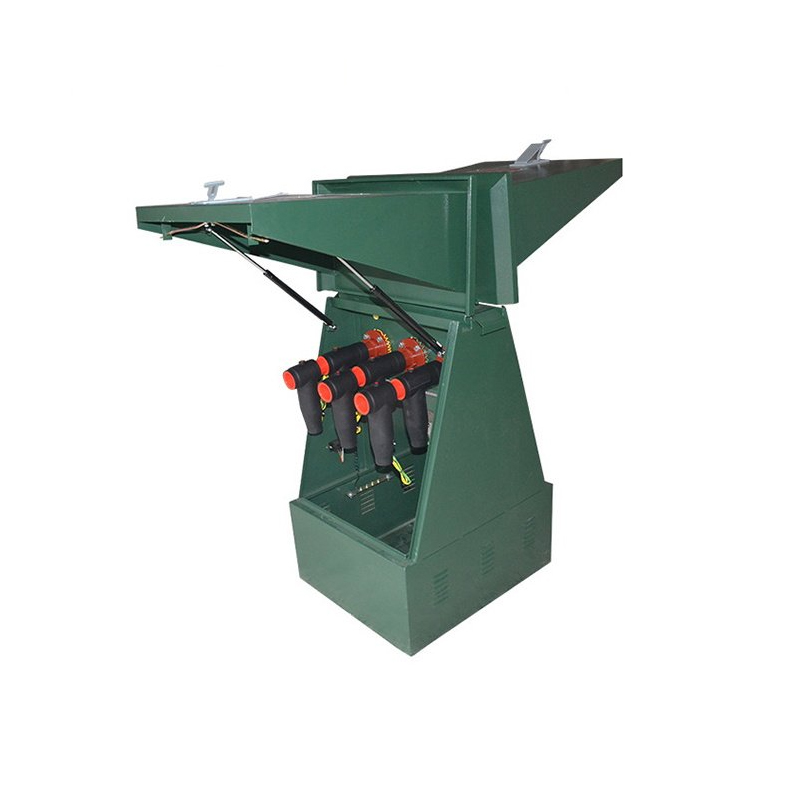

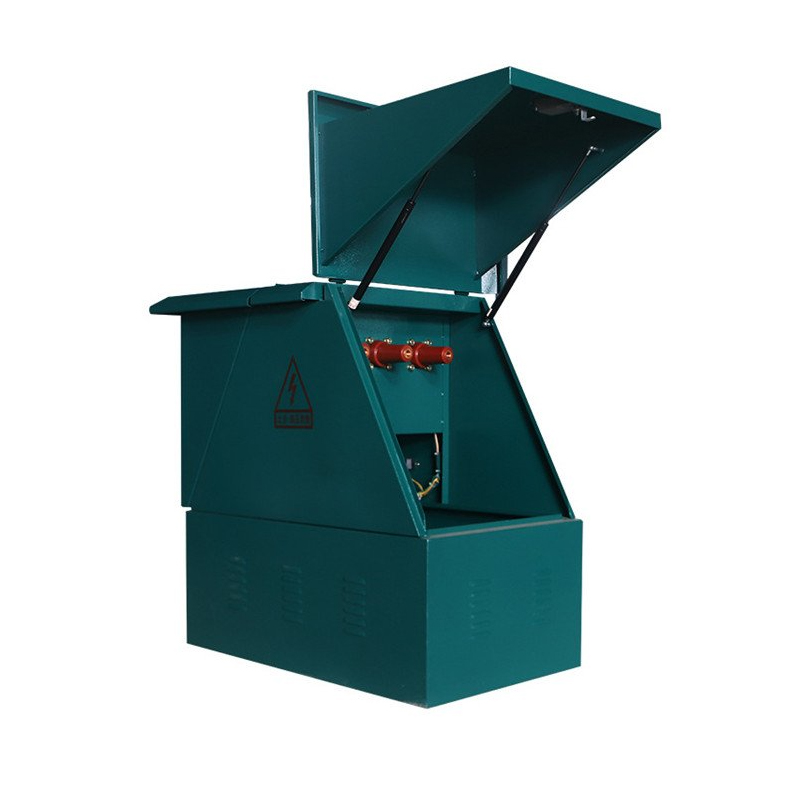

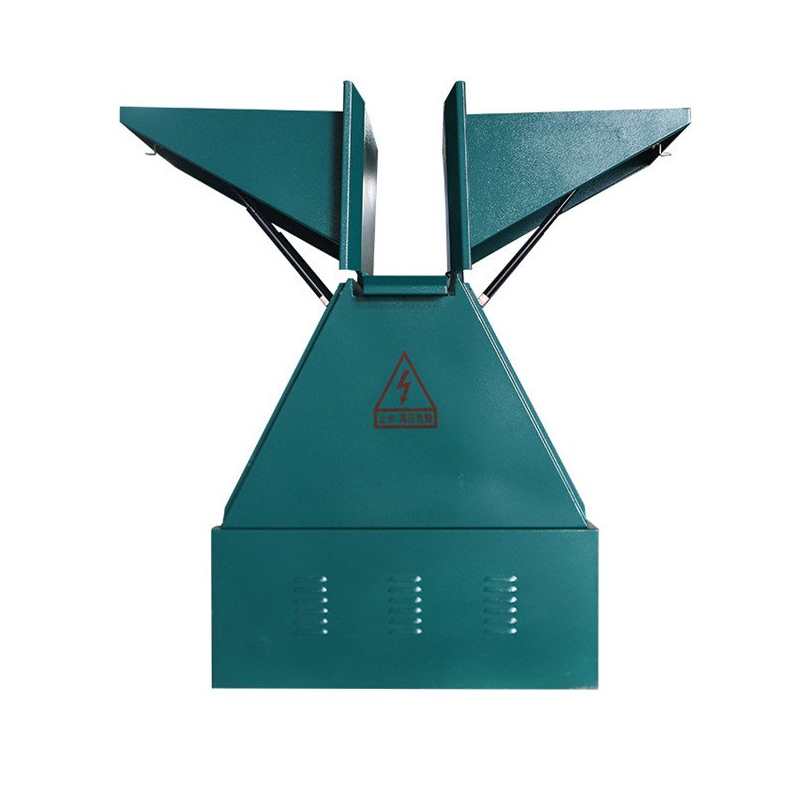

11KV fora da caixa de terminação de cabo do gabinete de junção elétrica

A Cotenle é um importante fornecedor de equipamentos modernos de rede de distribuição urbana na China. A caixa de terminação de cabo do gabinete de junção elétrica externa de 11KV fabricada pela Cotenele tem características de isolamento total, vedação total e uma estrutura compacta, resolve de forma eficiente e segura os problemas de derivação e transição de cabos por meio de configurações flexíveis e tecnologia de conexão de cabo confiável. reconstrução de rede e fornecimento de energia por cabo subterrâneo.

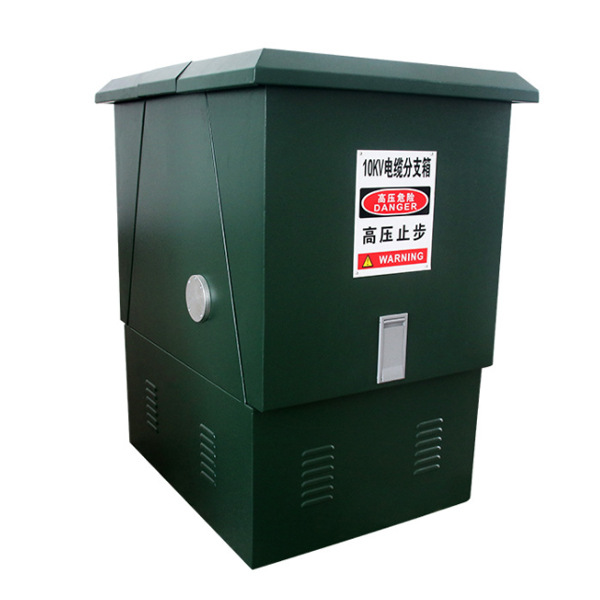

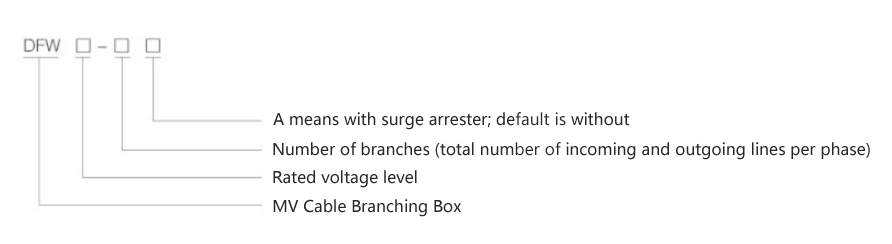

Modelo e significados

Principais parâmetros técnicos

Condições de trabalho

1. Temperatura ambiente: Temperatura máxima não superior a +40°C, temperatura mínima não inferior a -30°C.

2. Velocidade do Vento: Equivalente a 34 m/s (pressão do vento não superior a 700 Pa).

3. Umidade: umidade relativa média diária não superior a 95%, umidade relativa média mensal não superior a 95%.

4. Resistência Sísmica e Inclinação da Instalação: Aceleração horizontal não superior a 0,4 m/s², aceleração vertical não superior a 0,15 m/s²; inclinação de instalação não superior a 3°.

5. Ambiente de instalação: O ar circundante não deve estar significativamente poluído por gases corrosivos e inflamáveis ​​ou vapor de água, e o local de instalação deve estar livre de vibrações violentas.

Nota: Se as condições de utilização para encomendar este produto excederem as especificações acima indicadas, consulte a nossa empresa.

Vantagens do produto

O gabinete de junção elétrica externa de 11KV tem os seguintes benefícios:

1. Totalmente isolado e totalmente vedado: Todas as partes energizadas dentro do gabinete de junção de cabos são estritamente isoladas (como o uso de borracha de silicone) e não possuem condutores expostos, garantindo a segurança do pessoal.

2. Forte adaptabilidade ambiental: A estrutura da caixa de ramificação do cabo adota um design que é resistente a poeira, umidade, inundações e corrosão, e pode operar ao ar livre ou mesmo em ambientes inundados, alcançando verdadeiramente uma operação livre de manutenção.

3. Estrutura flexível e compacta: A altura da caixa de ramificação do cabo pode ser combinada e pode acomodar até 8 linhas de entrada/saída. A caixa de derivação de cabos ocupa uma área muito menor do que os armários de distribuição tradicionais e combina perfeitamente com o ambiente urbano.

4. Econômico e confiável: Esta caixa de derivação de cabo pode reduzir o investimento no cabo alimentador principal e é fácil de instalar. Depois de cooperar com o indicador de falha, a caixa de derivação do cabo pode localizar rapidamente a falha e melhorar a confiabilidade da fonte de alimentação.

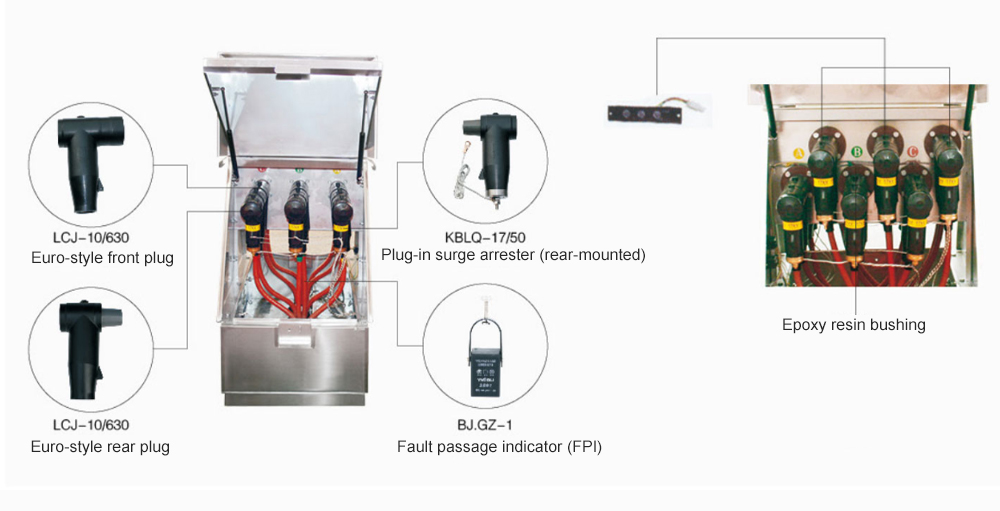

5. Funcionalmente Expansível: Esta caixa de derivação de cabo pode ser equipada com vários componentes elétricos, como pára-raios, indicadores de tensão, transformadores, RTUs/FTUs e vários sensores para suportar automação de distribuição e atualizações de redes inteligentes.

Classificação das caixas de derivação de cabos 12kv

As caixas de derivação de cabos de 12kV são classificadas principalmente por estilo técnico e função:

1. Caixa de filial tipo americana

• Características: Barramento multidirecional horizontal, abertura de porta unilateral, estrutura compacta.
• Método de conexão: conexão aparafusada 600A para circuito principal; Conexão plug-in de 200A para circuitos ramificados (hot-swappable).
• Vantagens: Largura pequena, combinação flexível, conector de ramificação pode ser usado para comutação de carga.

2. Caixa de filial de tipo europeu

• Características: Utiliza buchas de passagem como barramentos, abertura de porta nos dois lados, disposição de cabos transparente.
• Método de conexão: Geralmente usa conectores de cabo fixados por parafuso 630A.
• Vantagens: O roteamento dos cabos é claro e não requer grandes vãos de cabos de três núcleos.

3. Caixa de derivação tipo quadro (tipo rede em anel)

• Características: Chave seccionadora de carga SF6 integrada ou disjuntor, com capacidade de interrupção.
• Função: Permite a comutação de circuitos, habilita a alimentação da rede em anel ou isola seções para manutenção.
• Vantagens: Combina algumas funções de uma unidade principal em anel com menor custo; representa um caminho de atualização das caixas de ramificação tradicionais para redes inteligentes.

Nota de seleção: Os principais produtos de alta qualidade usam borracha de silicone como material primário para conectores de cabos, oferecendo vedação de isolamento e resistência ao envelhecimento muito superiores em comparação com os primeiros materiais termorretráteis ou EPDM.

Diretrizes de seleção:

1. Fatores Ambientais: Se a caixa de derivação de cabos precisar ser instalada em áreas propensas a inundações ou baixas, uma estrutura de proteção contra entrada de água totalmente vedada com IP67 ou nível de proteção superior (como tipo enterrado) deve ser selecionada.

2. Necessidades de Manutenção: Para situações que exigem extrema compacidade e sem manutenção, recomendamos a utilização de caixas de derivação de cabos plug-in americanas; No entanto, para cabos de três núcleos, de grande seção transversal e com altos requisitos de clareza de fiação, recomendamos o uso de caixas de derivação de cabos de estilo europeu.

3. Funcionalidade de rede: Para cenários de aplicação de rede em anel que exigem isolamento de falhas, caixas de distribuição do tipo equipamento de comutação devem ser selecionadas.

Exibição do número do pedido:

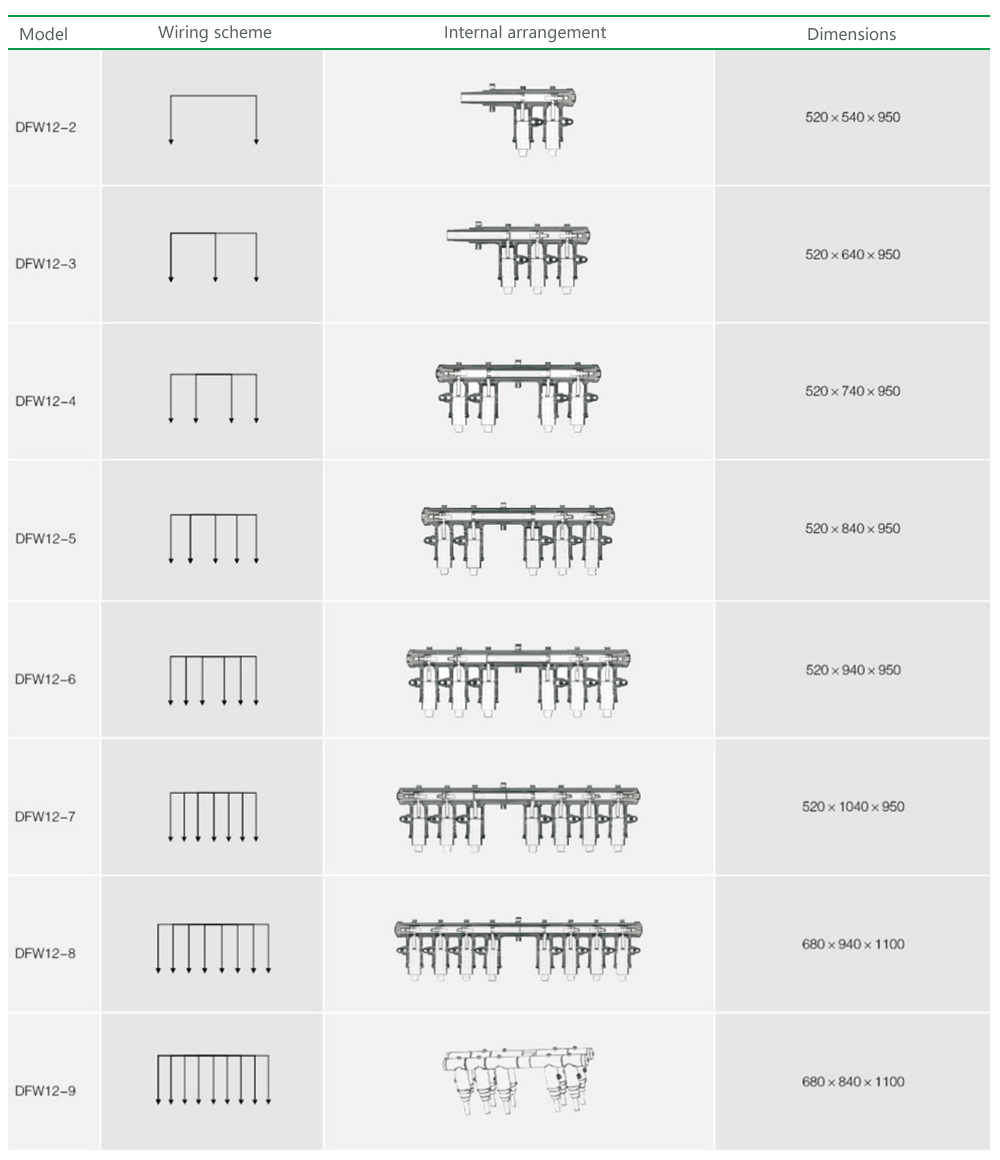

Diagrama de distribuição interna da caixa de junção de cabo europeia de 12 kv

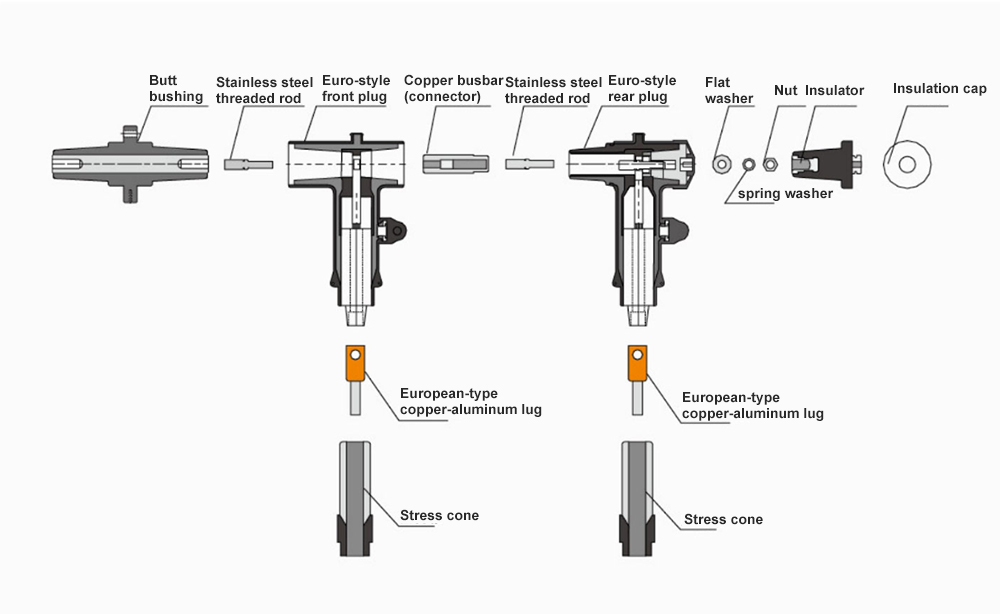

Diagrama esquemático das juntas da caixa de junção de cabos europeus de 12kv:

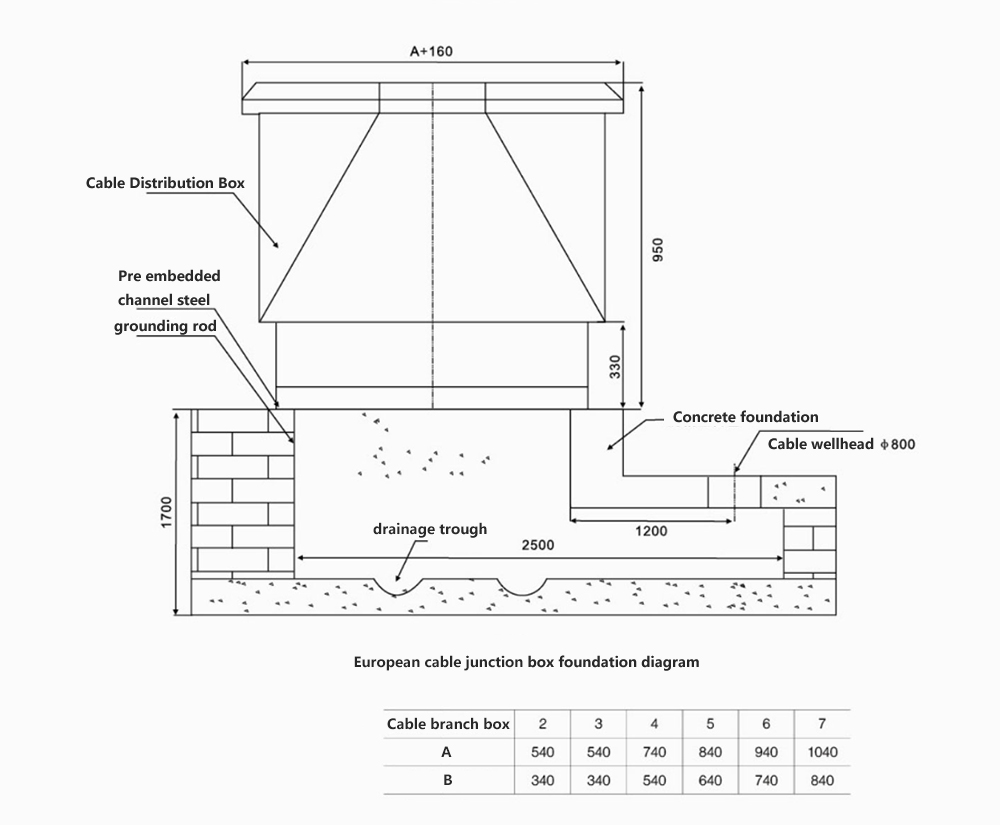

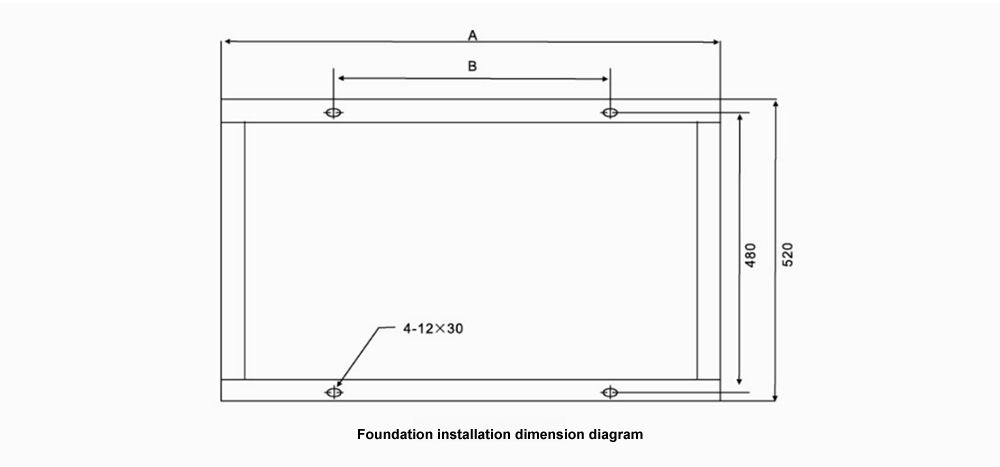

Diagrama de fundação da caixa de junção de cabo europeu 12KV

Nossa fábrica

Exposição do produto:
