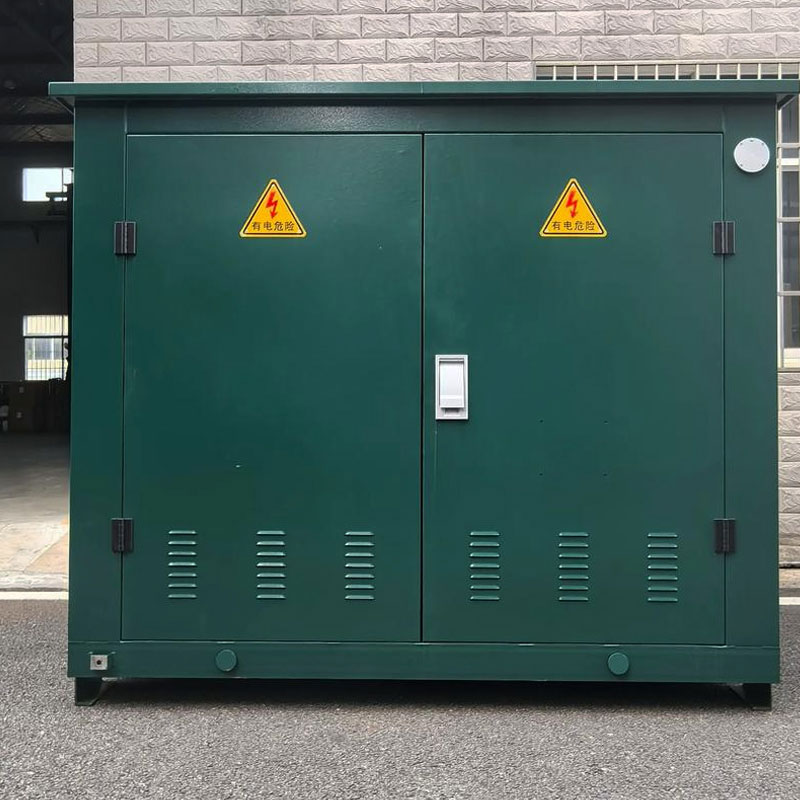

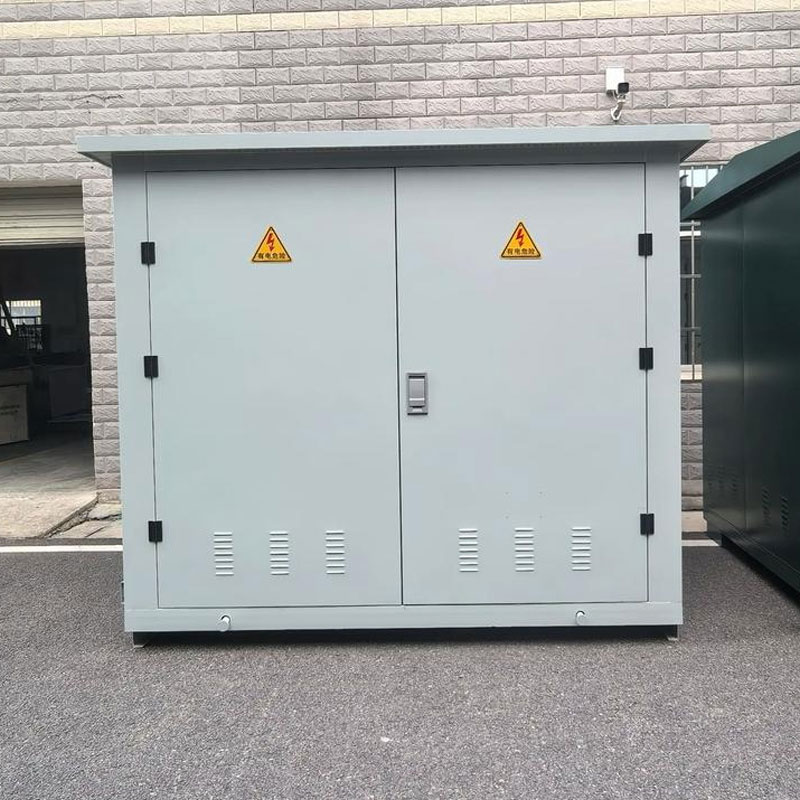

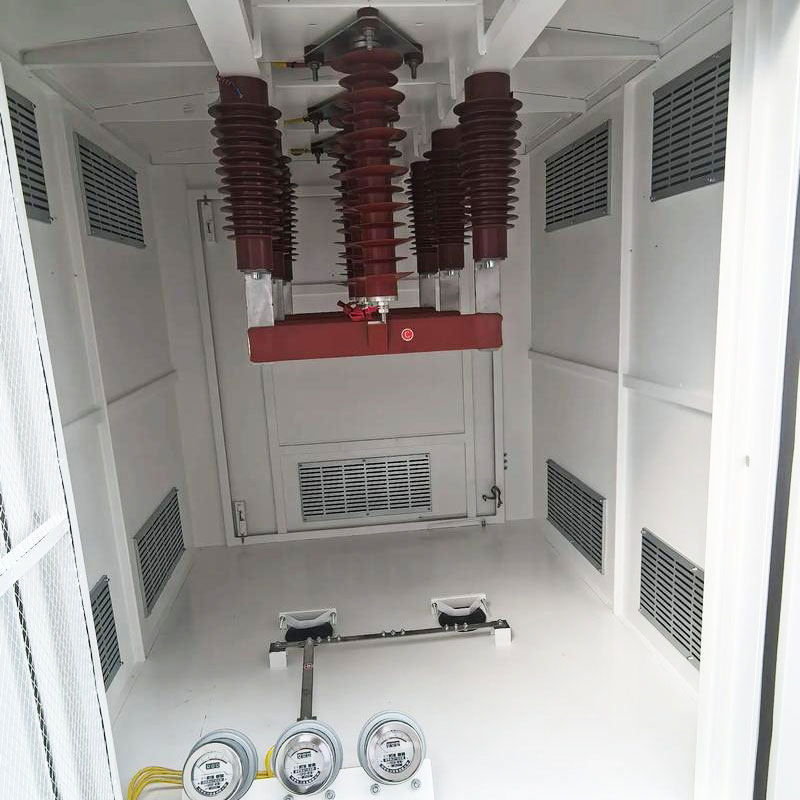

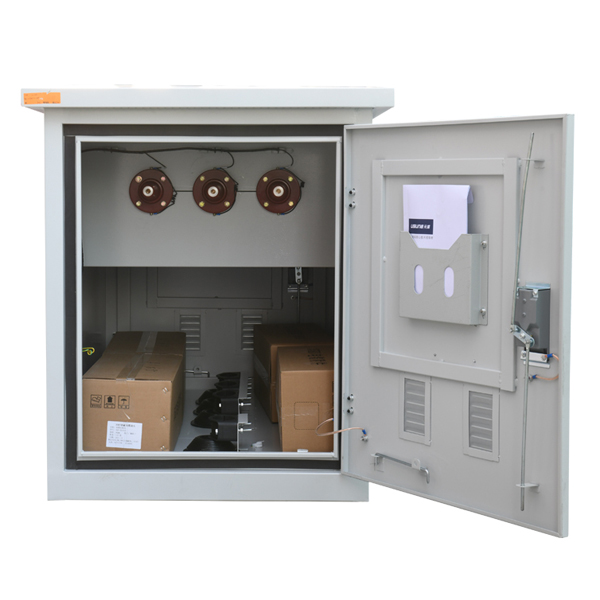

Painel elétrico de distribuição de cabos de caixa comum 33KV

Cotenele é um dos fabricantes de equipamentos elétricos mais conhecidos na China. Nosso painel de distribuição de cabos de caixa de junção elétrica de 33KV é um dispositivo de distribuição de energia externo ou interno amplamente utilizado em redes de transmissão e distribuição de 33kV. Sua principal função é permitir a ramificação, transferência e combinação de energia elétrica em linhas de cabos, bem como (em modelos específicos) segmentação e controle de linhas. Em sistemas de energia de alta tensão, serve como um ponto nodal para linhas de cabos, distribuindo a energia de entrada de uma linha principal para várias linhas de saída, ampliando assim o raio de fornecimento de energia, reduzindo os custos gerais do projeto e melhorando a flexibilidade e a confiabilidade do fornecimento.

Principais parâmetros técnicos

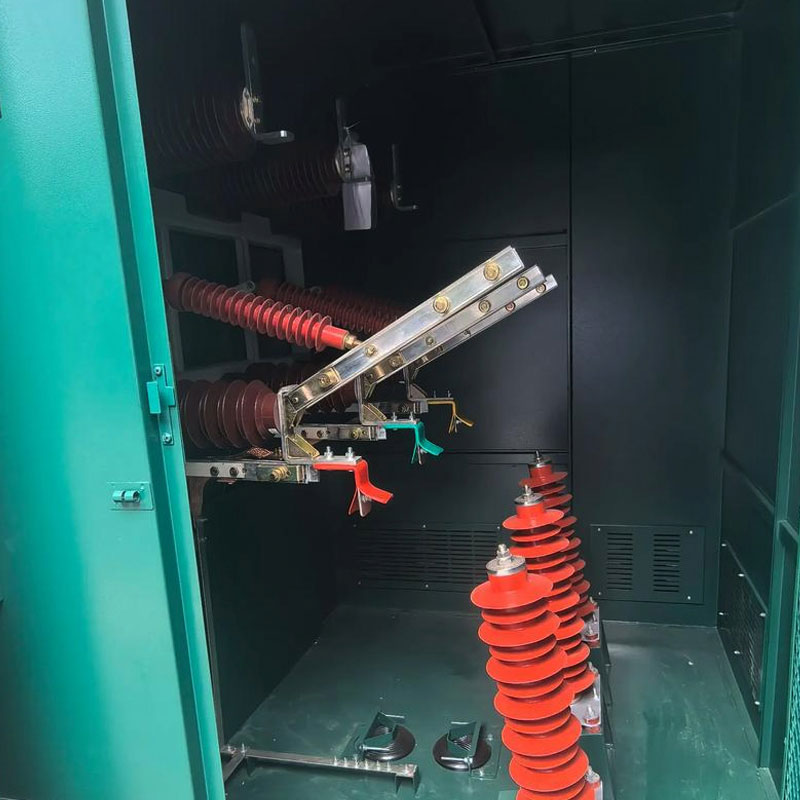

Princípio de funcionamento do produto

O princípio de operação do quadro de distribuição de cabos de caixa de junção elétrica 33KV é baseado na ação de divisão de corrente de circuitos paralelos.

1. Entrada de energia: Cabos de alta tensão introduzem energia elétrica através de acessórios de entrada e alimentam os terminais de entrada dos barramentos (barras de cobre) ou chaves de SF6 dentro da caixa.

2. Coleta do barramento: A energia elétrica é coletada no barramento trifásico dentro da caixa.

3. Saída de ramificação: Vários cabos de saída são conectados simultaneamente ao mesmo barramento de fase através de acessórios de cabo (tipo básico) ou conduzidos para fora do lado de saída da chave (tipo chave).

4. Proteção e monitoramento: Durante a operação, o pára-raios suprime sobretensões em tempo real; O indicador de tensão e o indicador de falha (opcional) são usados ​​para monitorar o status do circuito. Se equipado com uma chave de isolamento de carga, o circuito pode ser desconectado durante a manutenção, formando um ponto de isolamento claro.

O escopo de trabalho do painel de distribuição de cabos de caixa de junção elétrica 33KV

O nível de tensão de 33kV determina que este equipamento seja utilizado principalmente em grandes sistemas de distribuição de energia:

• Redes de distribuição central urbana: Como complemento à caixa principal em anel de 33kV, a caixa de junção elétrica de 33KV é comumente usada como nó de rede de distribuição de cabos em ruas movimentadas e centros comerciais, reduzindo a ocupação do solo.
• Empresas Industriais e de Mineração: Em algumas grandes fábricas, os usuários também podem distribuir a energia da subestação principal de 33kV para as subestações em cada oficina através de caixas de derivação de cabos de 33kV.
• Usinas de Energia Renovável:

1. Energia Eólica: Em usinas eólicas, caixas de junção elétrica de 33KV são usadas para conectar as linhas de coleta de múltiplas turbinas eólicas.
2. Solar fotovoltaico: Em grandes usinas fotovoltaicas, a caixa de derivação de cabo de média tensão é usada para conectar o transformador tipo caixa de 33kV e as linhas entre eles, e para conectar à subestação elevadora.

• Transporte e Infraestrutura: As caixas de derivação de cabos de 33kV também são usadas como pontos intermediários de transferência e distribuição para linhas de cabos de longa distância em sistemas de energia para construção de infraestrutura, como rodovias, túneis e aeroportos.

Precauções de uso para a caixa de junção elétrica de 33KV

1. Adaptabilidade Ambiental:

• Em altitudes superiores a 1000 metros, considerar a redução da resistência do isolamento externo; especifique um projeto de tipo platô ao fabricante.
• Em áreas com alta névoa salina ou alta umidade, o invólucro do painel de distribuição de cabos de caixa de junção elétrica de 33KV deve ser feito de aço inoxidável 316L, e o revestimento do invólucro deve ser aprimorado com medidas anticorrosivas.

2. Impermeabilização e Prevenção de Imersão:Embora esta caixa de derivação de cabo tenha um alto nível de proteção, se houver acúmulo de água na vala do cabo ou poço de fundação, isso pode fazer com que os acessórios do cabo fiquem encharcados em água por um longo tempo, o que pode causar mau funcionamento. Portanto, é necessário garantir uma drenagem suave.

3. Evitar operação incorreta: Para painéis de distribuição de cabos de caixa de junção elétrica de 33KV com chaves de isolamento de carga, é necessário confirmar o status atual do circuito antes da operação. não abra ou feche o seccionador quando energizado, a menos que o interruptor seja classificado para desconectar a carga.

4. Requisitos de aterramento: O invólucro do quadro de distribuição de cabos de caixa de junção elétrica de 33KV deve ser aterrado de forma confiável, e a conexão do fio de aterramento da camada de blindagem do cabo deve ser correta e padronizada, o que é para garantir a segurança do pessoal.

5. Prevenção de umidade: Para painéis elétricos de distribuição de cabos de caixa de junção isolados a ar de 33KV (barras de cobre expostas), dispositivos de aquecimento e desumidificação devem ser instalados para evitar rastejamento ou curtos-circuitos causados ​​por condensação.

Como selecionar o painel de distribuição de cabos correto?

Confirme os seguintes parâmetros técnicos e configurações principais ao selecionar:

1. Tensão nominal: A tensão nominal do quadro de distribuição de cabos deve corresponder à tensão nominal do sistema de 33KV/35kV (a tensão máxima é 40,5kV)

2. Corrente nominal: A corrente nominal do barramento principal de um painel de distribuição de cabos de 33kV é geralmente 630A, mas ainda devemos selecionar a corrente adequada com base na corrente de carga real. Se precisar de corrente mais alta, comunique-se primeiro com o fabricante e personalize os produtos de acordo com suas necessidades.

3. Número de Circuitos: Determine a configuração de linha necessária, como uma entrada e quantas linhas de saída ou quantas linhas de entrada e quantas linhas de saída.

4. Mudança necessária ou não:

• Para ramificação pura de cabos com baixa frequência de operação: escolha uma caixa de derivação de cabos básica.
• Para isolamento de falhas, fonte de alimentação de rede em anel ou manutenção de pontos de isolamento: escolha uma caixa de derivação de cabo do tipo chave de isolamento de carga.

5. Método de isolamento: recomenda-se usar uma caixa de derivação de cabo de estilo europeu totalmente isolada e totalmente selada (usando borracha de silicone pré-fabricada ou conectores EPDM) para garantir alta segurança e ser adequada para uso externo.

6. Material da carcaça: Geralmente é recomendado o uso de carcaças de caixa de ramificação de cabos de aço inoxidável para uso externo. Para áreas altamente corrosivas, é necessário escolher o invólucro de aço inoxidável 316.

7. Função adicional: Determine se a proteção do pára-raios, o indicador de falha ou o monitoramento inteligente (interface DTU/FTU) são necessários para a automação da distribuição.

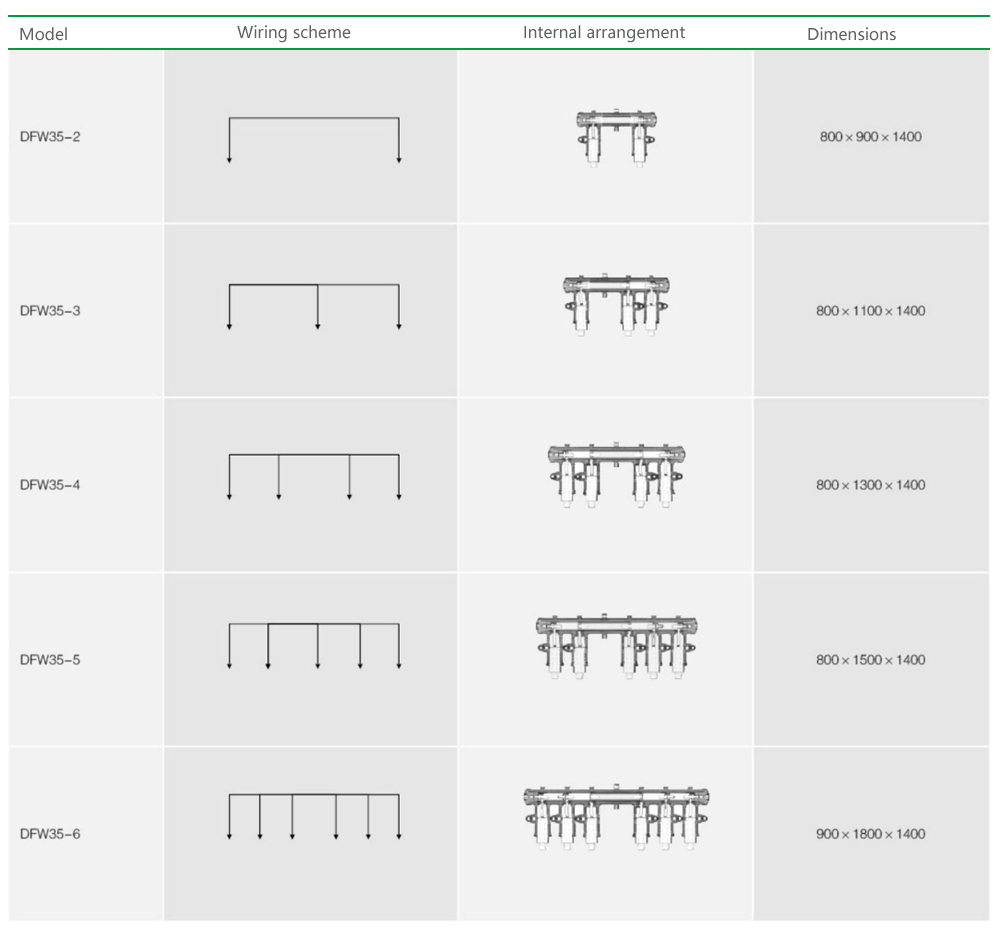

Diagrama do número do pedido:
