Caixa de distribuição de cabos externa

A Caixa de Distribuição de Cabos Externa produzida pela Cotenele é um equipamento elétrico completo de média tensão especialmente projetado para distribuição de energia elétrica, implementação de circuitos de derivação, ramificação, conexão e conversão de cabos em projetos de cabeamento de redes de distribuição AC 12kV-35KV. Esta caixa de distribuição de cabos externa DFWK com interruptor é um equipamento elétrico completo de média tensão totalmente isolado, selado e blindado, que é composto principalmente de acessórios de cabo 12kV/35KV, interruptor de carga SF6, componentes elétricos 12kV/35KV, componentes secundários e caixa. Ele utiliza de forma completa e flexível as vantagens da conexão em série e paralela de conectores de cabo e pode ser combinado de forma confiável de acordo com as necessidades do usuário para obter vedação total, proteção total, isolamento total, anti-condensação, anti-poeira, anti-corrosão e características livres de manutenção. Pode operar ao ar livre 24 horas por dia, 7 dias por semana.

Principais Parâmetros Técnicos

Estruturas de produtos e componentes principais

1. Estrutura do Gabinete

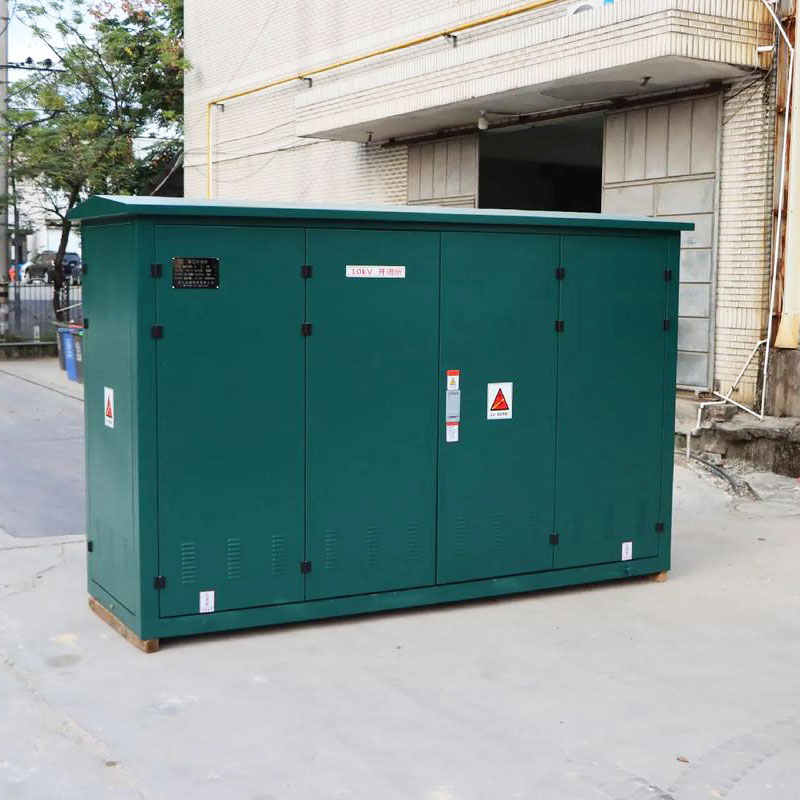

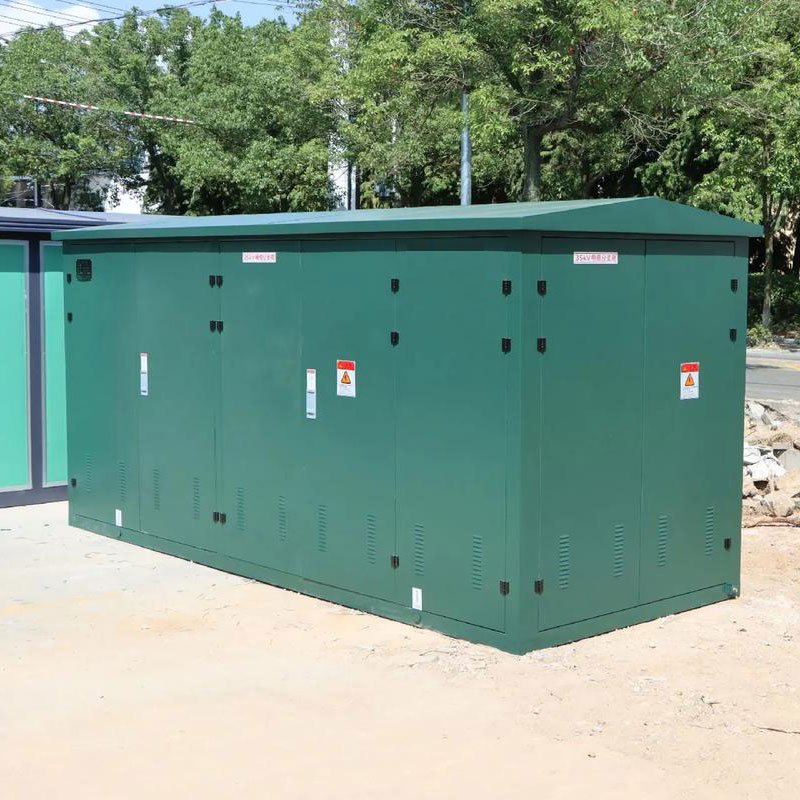

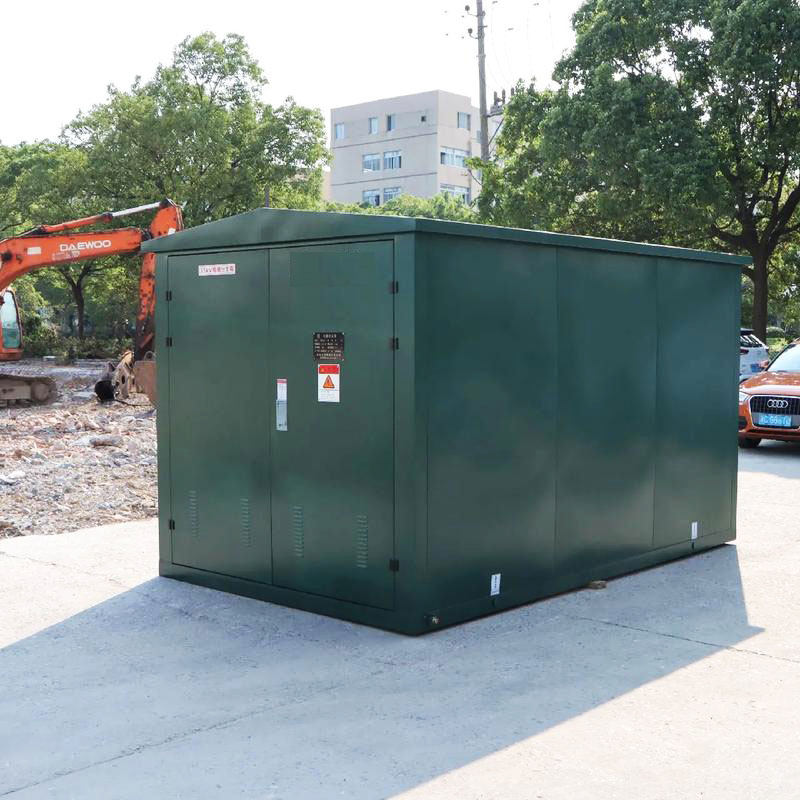

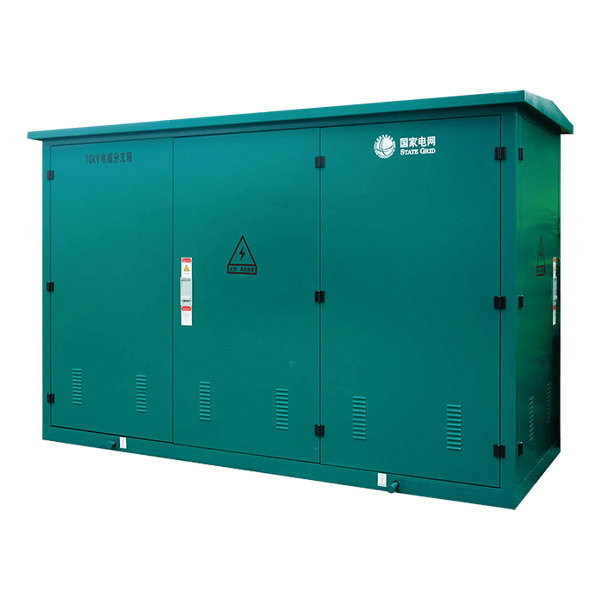

A caixa de distribuição de cabos externa tipo DFWK utiliza um invólucro de aço inoxidável de dupla camada, compacto e esteticamente agradável, com grau de proteção de até IP65 ou IP67 e vida útil de mais de 20 anos. O gabinete normalmente é fornecido com diversas portas articuladas – algumas para operação do painel, outras para instalação de conectores de cabos ou acesso para manutenção. A base possui divisórias removíveis, aberturas de entrada/saída de cabos e orifícios de ventilação para evitar a entrada de pequenos animais, criando um fluxo de ar convectivo de baixo para cima para um bom isolamento térmico, ventilação e proteção contra chuva. A superfície externa é acabada com revestimento eletrostático em pó em várias cores (por exemplo, verde exército, verde State Grid, cinza gelo) de acordo com o ambiente. São fornecidos grampos de cabo internos e terminais de aterramento.

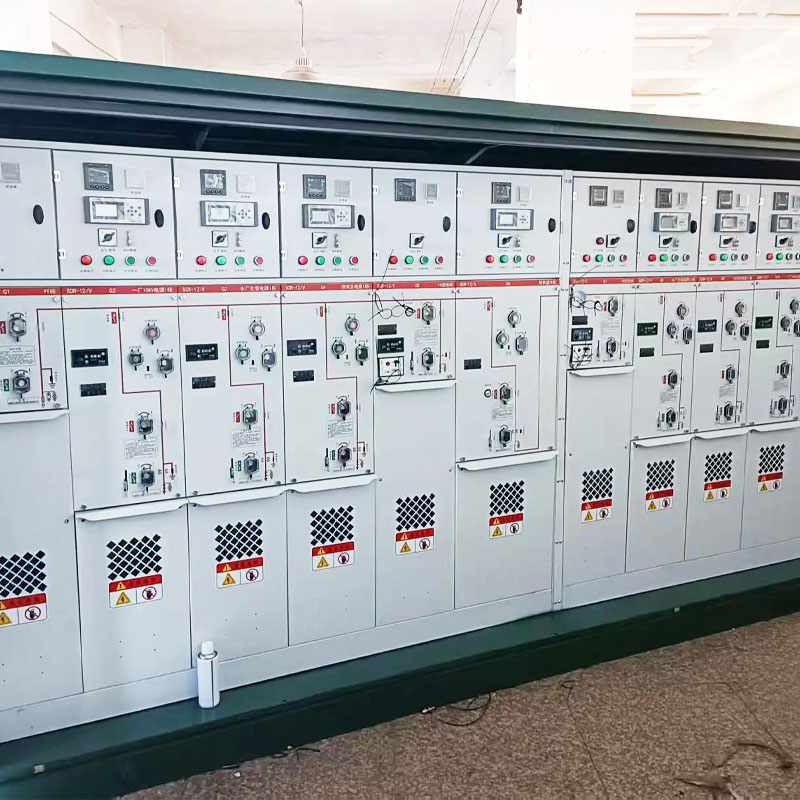

2. Compartimentos Internos

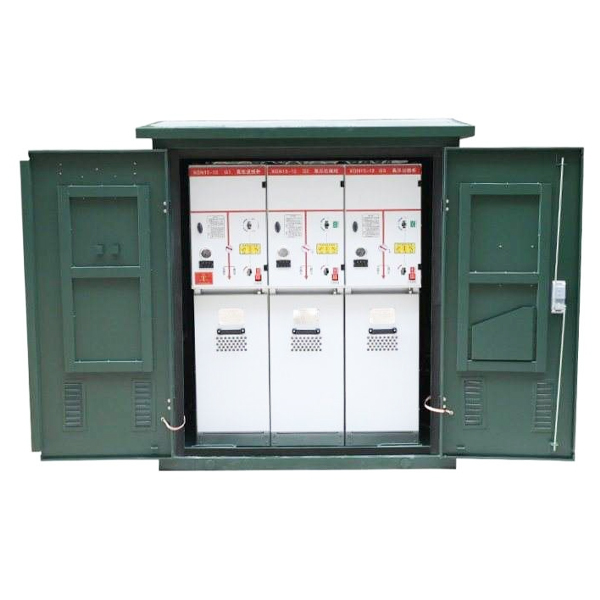

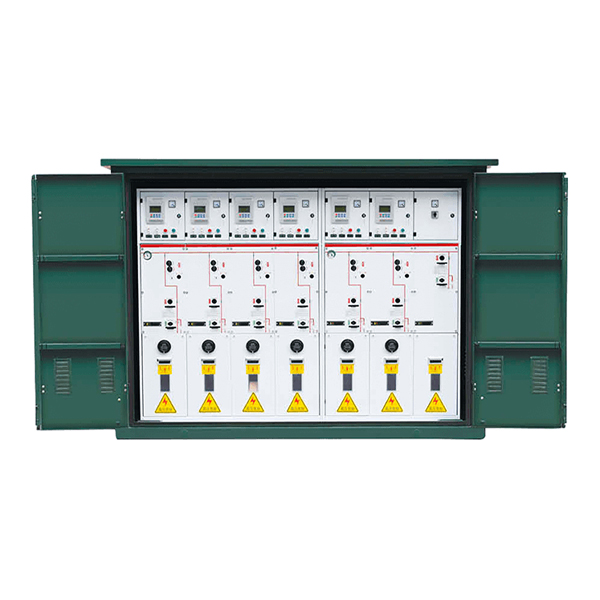

Uma caixa de distribuição de cabos externa equipada com switch é geralmente dividida nas seguintes áreas funcionais:

• Compartimento da chave: Contém a chave de carga SF6 ou disjuntor em um tanque metálico totalmente fechado e estanque a gás, preenchido com gás SF6 para isolamento e extinção de arco.

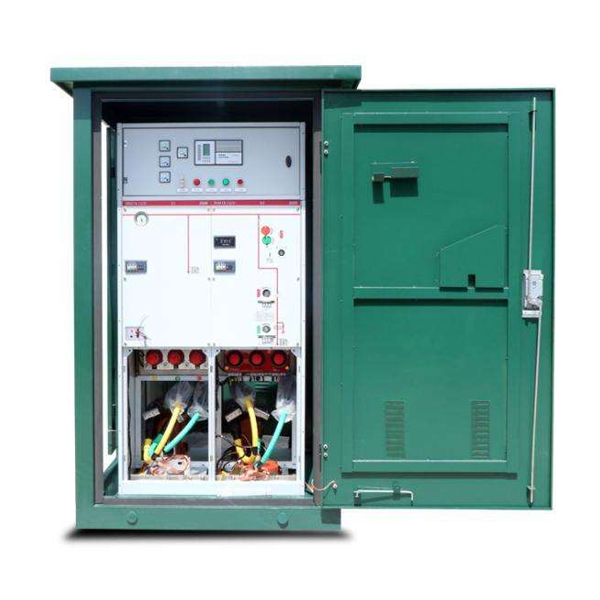

• Compartimento de cabos: Contém conectores de cabos e braçadeiras de cabos para conexões e fixação de cabos de entrada/saída.
• Compartimento do mecanismo de operação: Contém o mecanismo de operação da chave, o mecanismo de intertravamento e o intertravamento com chave mecânica.
• Compartimento de barramentos (se aplicável): Contém barramentos que conectam unidades de chaveamento.

A chave de média tensão no compartimento da chave é o elemento central de controle. É uma chave de carga de três posições (fechada, aberta, aterrada) alojada em um tanque metálico cheio de gás SF6. Um mecanismo robusto de intertravamento entre o mecanismo de operação e a chave garante uma operação segura.

3. Componentes principais (veja a tabela abaixo):

Conectores de cabo

A caixa de distribuição de cabos externa tipo DFWK utiliza conectores de cabo de borracha de silicone “tocáveis” pré-moldados, fabricados por injeção totalmente automática de borracha isolante importada de alta qualidade, com camadas de blindagem de semicondutores internas e externas. A camada interna equaliza o campo elétrico interno; a camada de blindagem externa aterrada mantém a superfície do conector com potencial zero. O cone de tensão, com sua extremidade inferior em contato próximo com a camada semicondutora do cabo e a camada semicondutora externa aterrada, resolve o problema de concentração do campo elétrico no corte da blindagem externa do cabo e garante a segurança pessoal. O conector frontal do cabo palpável é montado diretamente na bucha do equipamento; ele pode ser conectado a um conector de cabo traseiro para formar múltiplas linhas de saída ou a um pára-raios para proteção contra sobretensão.

Princípio de funcionamento

O princípio de funcionamento da caixa de distribuição de cabos externa equipada com switch tipo DFWK pode ser entendido a partir dos seguintes aspectos:

1. Princípio de funcionamento elétrico

O cabo principal de entrada é conectado através de um conector de cabo de borracha de silicone pré-moldado à placa interna do barramento. A placa do barramento atua como um barramento elétrico – totalmente isolado e totalmente vedado. Vários circuitos de saída também são conectados à placa do barramento por meio de conectores de cabo, obtendo ramificações “uma entrada, múltiplas saídas”. Um switch de carga SF6 é colocado entre as linhas de entrada e saída. Ao operar o interruptor, a linha pode ser aberta ou fechada. Quando a chave está aberta, a lacuna separa o circuito do cabo em um lado de entrada e um lado de saída, permitindo diferentes potenciais, permitindo assim a manutenção de falta de energia local sem afetar a rede principal.

2. Princípio de funcionamento do interruptor de carga SF6

O interruptor de carga SF6 opera em atmosfera de gás SF6. O SF6 possui excelentes propriedades de isolamento e extinção de arco. Quando a chave é aberta, o arco é rapidamente resfriado e extinto no gás SF6, evitando queimaduras graves nos contatos e garantindo confiabilidade e longa vida útil. A chave normalmente tem um design de três posições (fechado, aberto, aterrado). A posição aterrada fornece um aterramento seguro para o lado do cabo, facilitando a manutenção subsequente.

3. Princípio de isolamento total e controle de campo elétrico

O conector do cabo utiliza uma estrutura de blindagem semicondutora de camada dupla: a camada semicondutora interna equaliza o campo elétrico interno para evitar concentração local; a camada semicondutora externa é aterrada para manter o potencial zero, tornando a superfície do conector segura ao toque. O cone de tensão resolve a concentração do campo elétrico no corte da blindagem externa do cabo, garantindo um campo elétrico uniforme e seguro em todo o sistema de conexão.

4. Princípio de intertravamento

Um robusto sistema de intertravamento mecânico é fornecido entre o quadro e as portas do gabinete:

• Quando a chave de carga está fechada, o orifício de operação do seccionador fica bloqueado.
• O seccionador só pode ser operado após a chave de carga ser aberta.
• Quando a seccionadora está aberta, a chave de carga não pode ser fechada.
• Após o fechamento da chave de aterramento, o orifício de operação do seccionador fica bloqueado.

Este intertravamento de cinco prevenção evita operação incorreta e garante a segurança do pessoal e do equipamento.

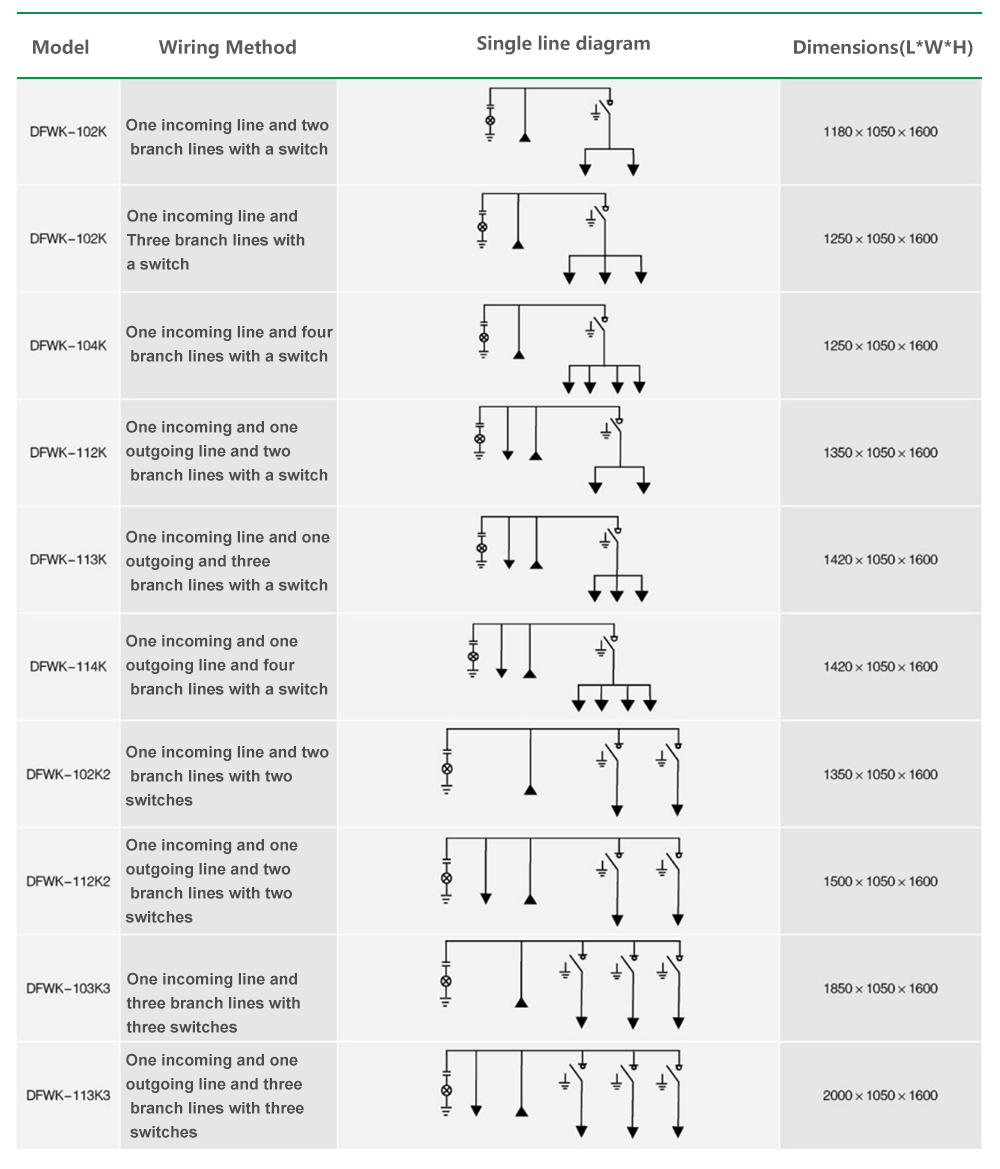

Várias soluções de fiação típicas
