Painel de distribuição do cabo de junção da caixa de fiação 22KV

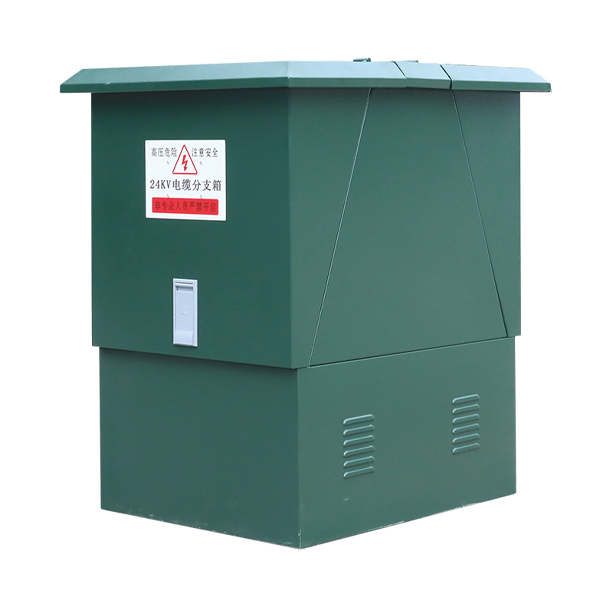

O painel de distribuição de cabos de junção de caixa de fiação de 22KV fabricado pela Cotenele é um dispositivo de distribuição externa altamente confiável, totalmente isolado e totalmente selado, abordando questões de grande ocupação de terreno e baixa segurança em linhas aéreas tradicionais, permitindo “cabeamento subterrâneo” e “transformação isenta de óleo” de redes elétricas. Ele é instalado em nós ou pontos de ramificação de cabos de energia para distribuir um alimentador de entrada para vários alimentadores de saída, comumente usados ​​em redes em anel ou sistemas de distribuição radial.

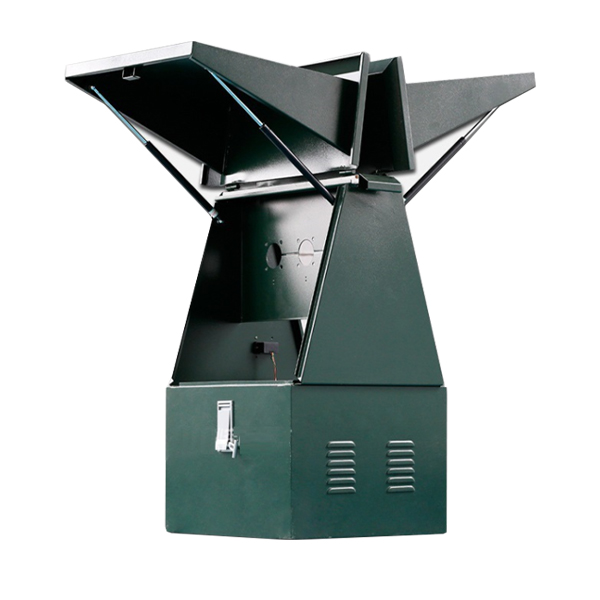

Estrutura e Componentes

A estrutura do gabinete do painel de distribuição de cabos de junção da Cotenele é compacta, resistente e durável, inclui as duas partes a seguir:

1. Gabinete

• Material: O material do invólucro da caixa de fiação 22KV é geralmente feito de aço inoxidável, revestimento em pó de aço laminado a frio ou aço galvanizado, que possui excelente resistência à corrosão e resistência ao impacto mecânico.
• Classificação de proteção: O material do invólucro do painel de distribuição de cabo de junção de 22KV geralmente é feito de aço inoxidável, revestimento em pó de aço laminado a frio ou aço galvanizado, que possui excelente resistência à corrosão e resistência ao impacto mecânico.
• Classificação de proteção: O grau de proteção do gabinete do painel de distribuição de cabos normalmente atinge IP33 ou superior (por exemplo, IP34D) com base nos padrões mais recentes, pode fornecer proteção contra chuva, poeira e corrosão para ambientes externos agressivos.
• Projeto Estrutural: A resistência mecânica deste Painel de Distribuição de Cabo de Junção é alta o suficiente e é equipado com uma ranhura à prova de chuva e porta de vedação, braçadeiras de cabo internas e terminais de aterramento.

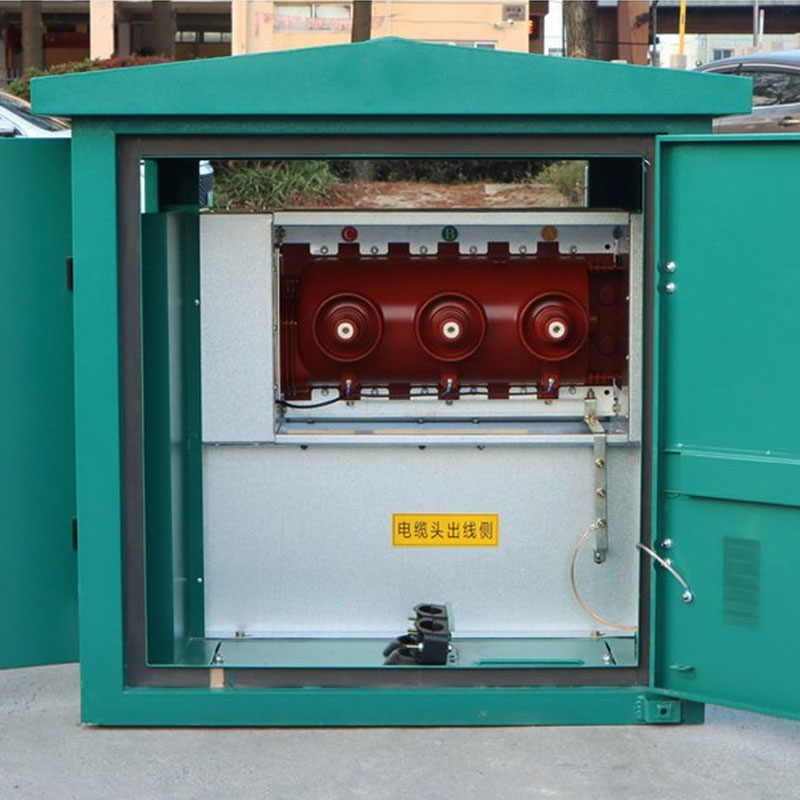

2. Compartimentos e componentes internos

• Compartimento do barramento (conector central): Painel de distribuição de cabo de junção de 22KV normalmente usa conduíte (conectores de extremidade dupla) ou barramentos pré-fabricados de borracha de silicone como conectores condutores. A estrutura do barramento adota isolamento de ar ou sólido, o que pode proporcionar um layout claro dos cabos sem a necessidade de grandes vãos.
• Conectores de cabo (conectores separáveis): Os componentes principais da caixa de fiação de 22KV incluem principalmente o conector do circuito principal 630A, que é fixado com parafusos para formar o canal principal, e o conector de ramificação 200A, que é conectado ao lado do usuário por meio de conexão ativa.
• Sistema de aterramento: Há um barramento de aterramento principal dentro da caixa do painel de distribuição de cabos de junção da caixa de fiação de 22KV. Todos os componentes metálicos e camadas de blindagem de cabos dentro da caixa de fiação de 22KV devem ser aterrados de forma confiável para garantir uma operação segura.

Componentes funcionais opcionais:

• Indicador de presença de tensão: A principal função deste componente é mostrar se o barramento ou cabo está energizado ou não, evitar contato acidental e garantir a segurança do pessoal.
• Pára-raios: Os pára-raios são instalados no lado de entrada ou saída para evitar danos ao equipamento causados ​​por sobretensão de raios.
• Indicador de falhas:Este indicador é instalado no cabo para localizar rapidamente a localização das falhas do equipamento.

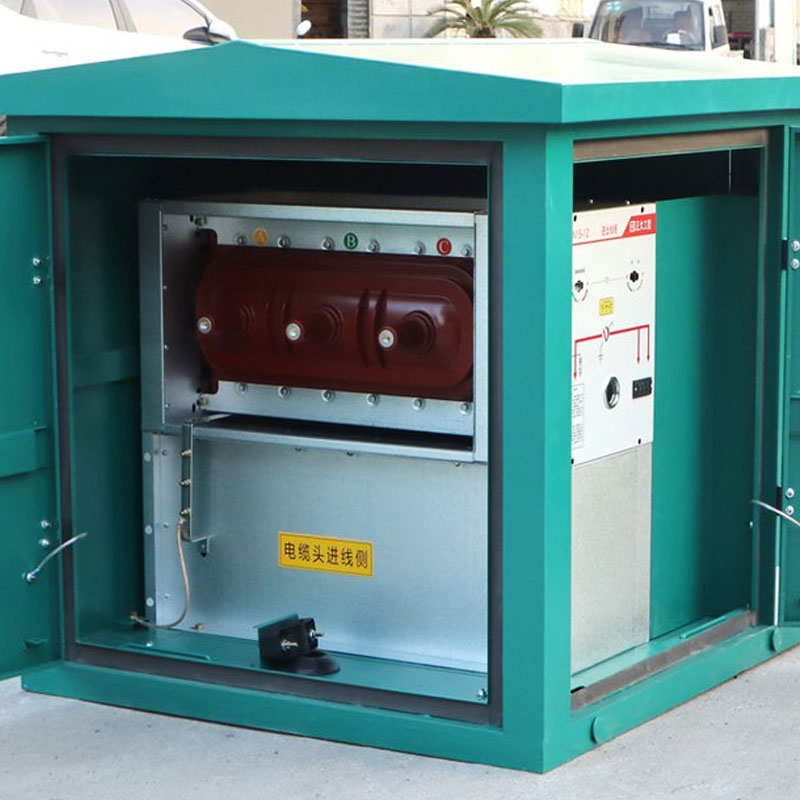

• Unidade de chave seccionadora de carga: Em caixas de derivação de cabos do tipo chave, chaves de isolamento de carga do tipo SF6 ou a vácuo são geralmente usadas para cortar a corrente de carga.

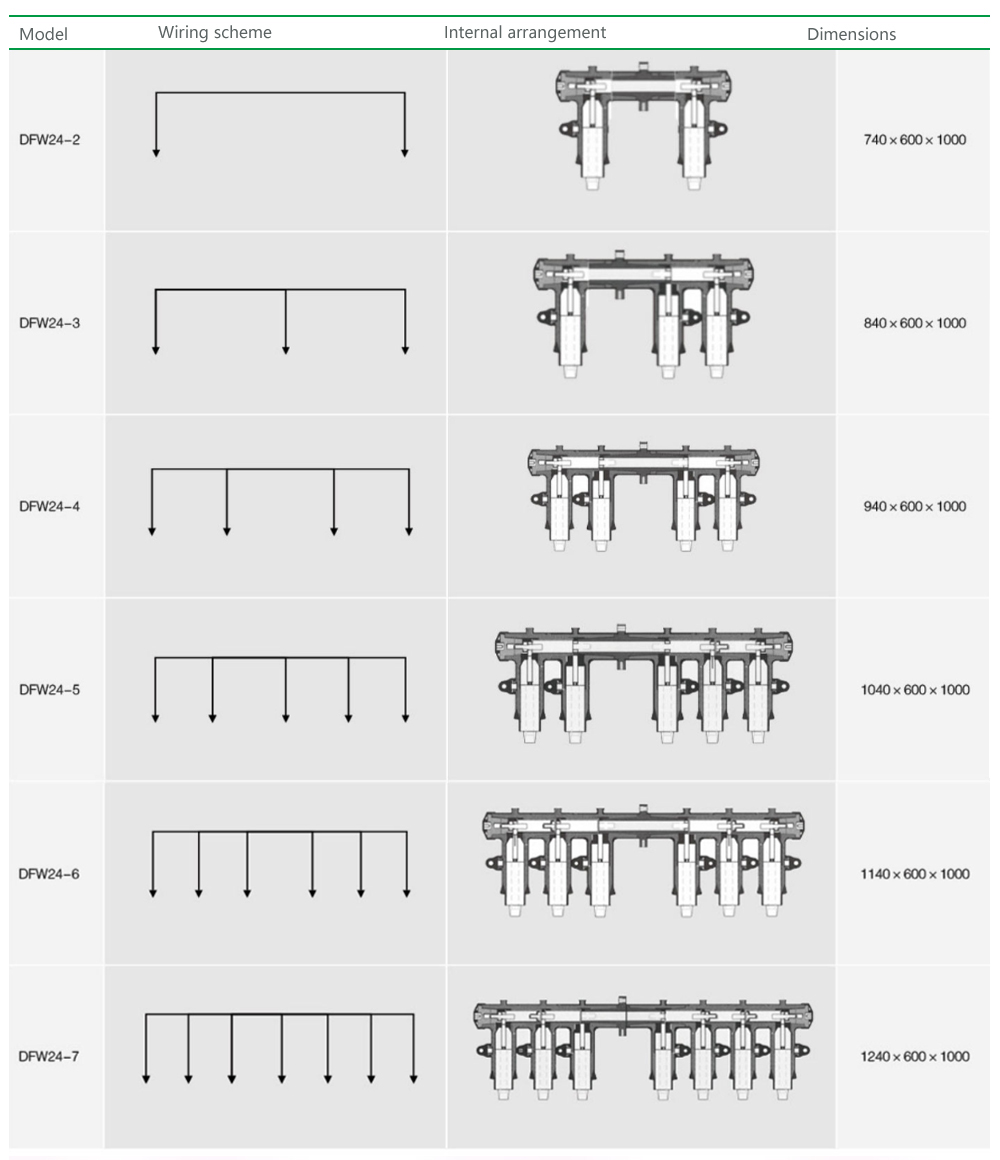

Principais parâmetros técnicos

Perguntas frequentes (FAQ)

1. P: Como é possível “conectar ao vivo” em caixas de derivação de cabos de 24kV?

R: Isso se aplica principalmente aos conectores 200A em caixas de derivação do tipo EUA. Esses conectores possuem recursos internos de extinção de arco ou construção especial e, com uma ferramenta operacional dedicada, podem ser conectados/desconectados sob carga, atuando como uma chave seccionadora de carga. Observação: os conectores do circuito principal 630A nunca devem ser conectados/desconectados sob tensão; eles só devem ser parafusados/desaparafusados ​​com a ferramenta após a desenergização.

2. P: Por que algumas caixas de ramificação são caras e outras são baratas?

R: As diferenças de preço vêm principalmente de materiais internos (borracha de silicone importada vs. doméstica, condutores totalmente de cobre vs. outros), material do invólucro (aço inoxidável vs. aço pintado comum) e inclusão de unidades de comutação. Uma caixa de derivação com switch SF6 custa significativamente mais do que um tipo básico.

3. P: Os conectores internos estão sujeitos a falhas devido à entrada de umidade?

R: Caixas de ramificação de alta qualidade usam conectores pré-fabricados de borracha de silicone. A borracha de silicone possui excelente hidrofobicidade e alta elasticidade. Quando instalado corretamente (interface limpa), a vedação com o cabo é extremamente eficaz, permitindo a submersão em água por curtos períodos. A resistência à umidade é muito forte com a instalação correta.

4. P: Qual é a diferença entre uma caixa de derivação de cabo e uma estação de comutação (unidade principal em anel)?

R: A caixa de derivação do cabo de média tensão não possui nenhum interruptor interno, que não pode cortar a corrente de curto-circuito e serve apenas como ponto de conexão física. A unidade principal em anel (RMU) é equipada com dispositivos de comutação (disjuntores/chaves de isolamento de carga) com funções de proteção, controle e medição. A caixa de derivação de cabo tipo switch está localizada entre os dois e sua função é semelhante a uma unidade compacta de rede em anel externa.

5. P: É necessária uma base para instalar uma caixa de derivação de cabos?

R: Sim. Embora o dispositivo em si possa ser montado no solo, para um raio de curvatura adequado do cabo, impermeabilização, proteção contra poeira e conveniência operacional, normalmente é necessário um pedestal de concreto (aproximadamente 30–50 cm de altura). A caixa é fixada no pedestal e os cabos entram pela parte inferior.
