Fabricante de unidade principal de anel de alta qualidade para distribuição de energia confiável

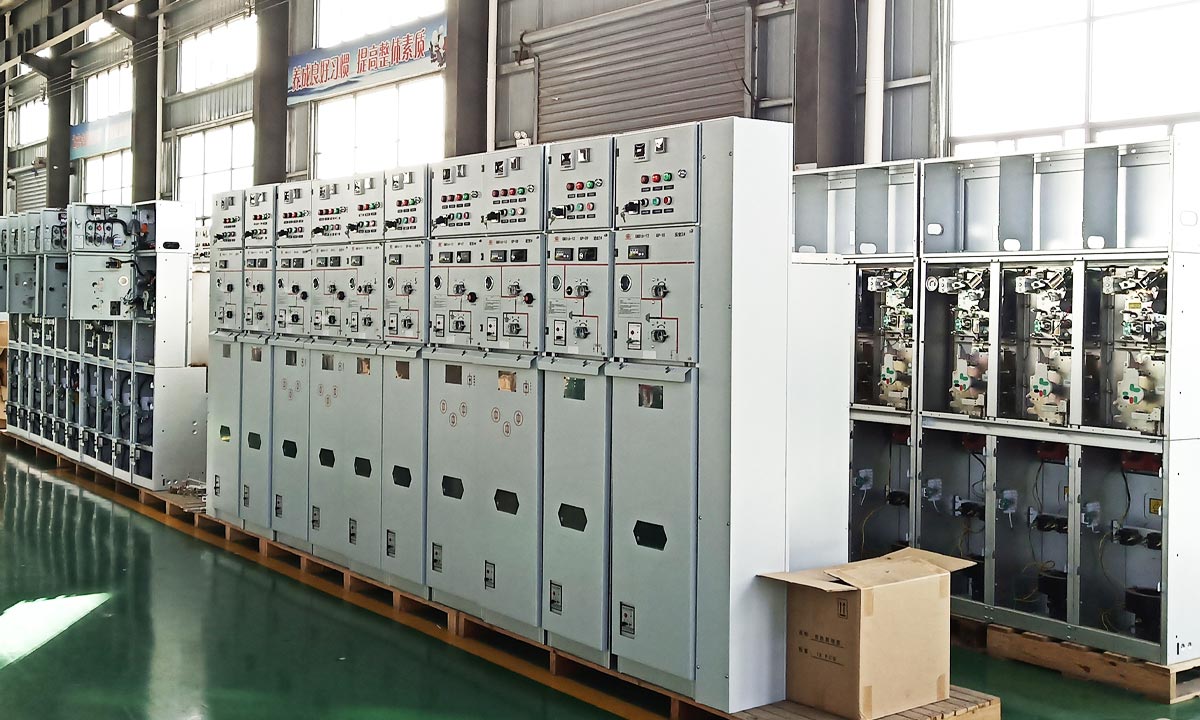

Uma unidade principal de anel é um tipo deaparelhagem de média tensãoutilizado em redes de distribuição de energia. É um conjunto compacto de componentes de quadro de manobra, montado em fábrica e com invólucro metálico (como chaves seccionadoras, fusíveis e barramentos), normalmente aplicado em níveis de tensão nominais de 10 kV a 40,5 kV.
As unidades principais em anel podem ser divididas em RMUs isoladas a gás e RMUs ecologicamente corretas com base no meio de isolamento. As RMUs isoladas a gás normalmente usam SF₆ como meio isolante e de extinção de arco, enquanto as RMUs ecológicas adotam gases ecologicamente corretos, como ar seco, N₂ ou outras misturas de gases verdes, bem como tecnologia de interrupção de vácuo. Existe também um tipo de RMU com isolamento sólido, que geralmente usa resina epóxi como material de isolamento.
As unidades principais em anel podem ser divididas em RMUs isoladas a gás e RMUs ecologicamente corretas com base no meio de isolamento. As RMUs isoladas a gás normalmente usam SF₆ como meio isolante e de extinção de arco, enquanto as RMUs ecológicas adotam gases ecologicamente corretos, como ar seco, N₂ ou outras misturas de gases verdes, bem como tecnologia de interrupção de vácuo. Existe também um tipo de RMU com isolamento sólido, que geralmente usa resina epóxi como material de isolamento.
Novos Produtos
- Sistema isolado a gás de média tensão 33KV

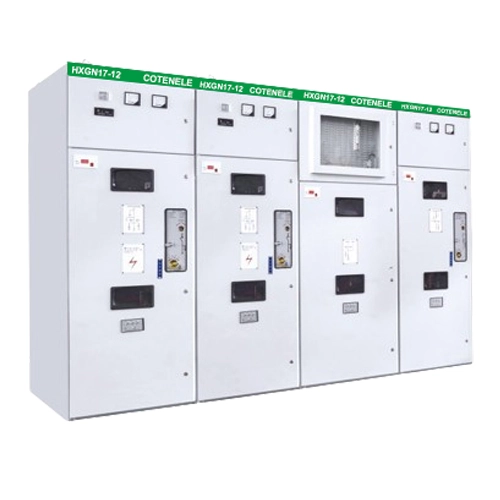

- Painéis elétricos RMU de média tensão 11KV

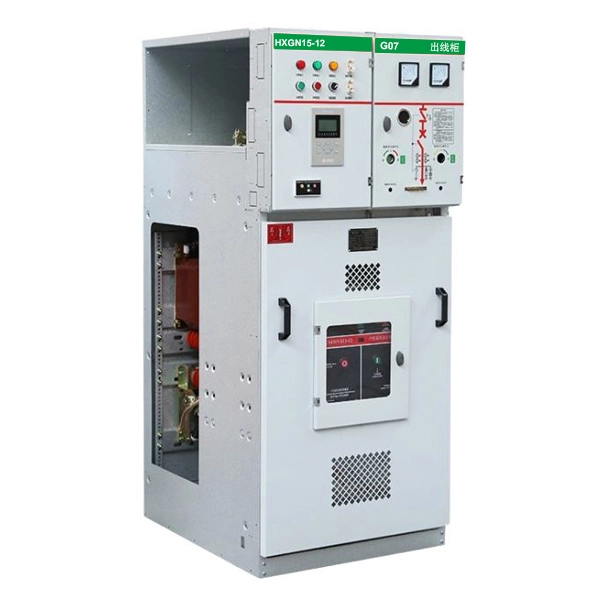

- Painéis MV da unidade principal do anel de média tensão 11KV
- Painel de distribuição isolado a gás de média tensão 11KV
- Painel de distribuição de média tensão revestido de metal interno 11KV
- View as
Unidade principal de anel isolado sólido de média tensão
Por muitos anos, a Cotenele está comprometida com a inovação, pesquisa e desenvolvimento de novos produtos e tecnologias, e a Unidade Principal de Anel Isolado Sólido de Média Tensão é um de nossos novos produtos recentemente desenvolvidos. A Unidade Principal de Anel Isolado Sólido de Média Tensão representa uma direção importante na evolução da tecnologia inteligente e integrada para quadros de distribuição de média tensão. Tem as principais vantagens de materiais de isolamento ecológicos e melhor confiabilidade. Depois de superar continuamente os desafios de materiais e processos, ele está gradualmente se tornando a escolha ideal em muitos cenários de aplicação importantes.
Unidade principal de anel 36KV ecologicamente correta
Como um importante fabricante e exportador de RMU na China, a Cotenele forneceu um grande número de produtos de unidade principal de anel ecologicamente corretos de 36KV para sistemas de distribuição na Europa e América do Sul por muitos anos. Essas unidades principais de anel isoladas a gás ecologicamente corretas são amplamente utilizadas em redes de distribuição urbana, aplicações industriais e comerciais, construção de infraestrutura de transporte e outros campos.
Painel de distribuição ecológico livre de 24KV SF6
Cotenele é um grande fabricante de painéis de distribuição ecológicos livres de SF6 de 24KV na China. A característica mais importante do painel de distribuição de 24kV ecológico é que este painel de média tensão ou unidade principal de anel não usa mais SF₆ (hexafluoreto de enxofre), um gás de efeito estufa tradicional, como meio isolante. Em vez disso, ele emprega gases ecológicos, como ar seco e nitrogênio (N₂), ou materiais isolantes sólidos, para fornecer isolamento. O painel de distribuição ecológico livre de SF6 24KV RMU está em conformidade com os padrões internacionais relevantes, como a série IEC 62271, regulamento de gases fluorados da UE (UE) 2024/573, série IEEE/ANSI C37.20, padrões UL/NEMA.
Painel de distribuição isolado a gás 12KV ecologicamente correto
Cotenele é um grande fabricante e exportador de painéis de distribuição na China, e nosso painel de distribuição isolado a gás de 12KV ecologicamente correto ganhou amplo reconhecimento de usuários nos mercados europeu e sul-americano. Este painel de distribuição isolado a gás ecologicamente correto usa ar seco de baixa pressão e nitrogênio e outros gases ecologicamente corretos como meio isolante e é amplamente utilizado em sistemas de distribuição de redes em anel industriais e civis, como pequenas subestações de distribuição secundária, subestações de empresas industriais e de mineração, áreas residenciais urbanas, aeroportos, ferrovias e outros lugares.

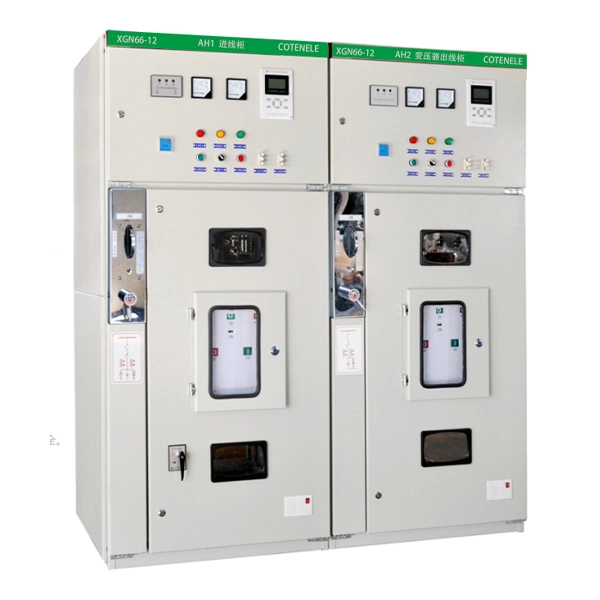

Painel de distribuição de média tensão do milivolt da unidade principal do anel de média tensão de 11KV RMU
Cotenele é um grande fabricante e fornecedor de unidades principais de anel de média tensão e seus componentes principais internos na China. Nossas RMUs de média tensão são exportadas principalmente para regiões como Europa e Oriente Médio. O painel de distribuição MV da unidade principal de anel de média tensão 11KV RMU série XGN66-12 é um painel de distribuição CA fixo interno em metal fechado projetado para sistemas de energia trifásicos de 3,6–40,5 kV, 50 Hz. É amplamente utilizado para distribuição de energia, controle de circuitos e proteção em aplicações como subestações, plantas industriais, edifícios altos, comunidades residenciais e transformadores montados em blocos.

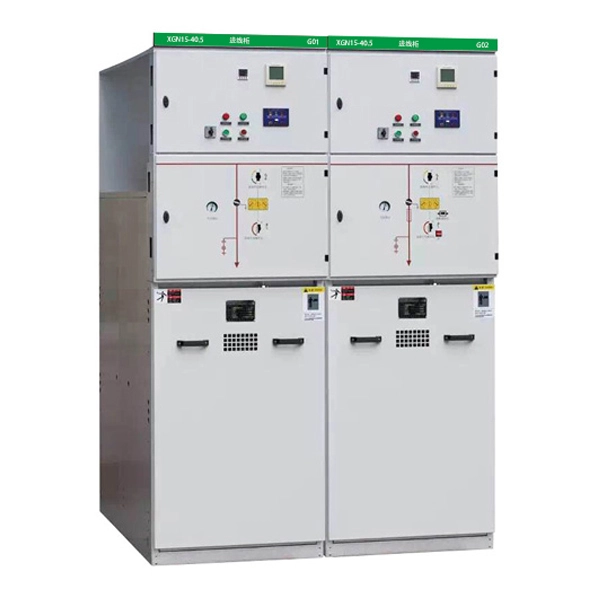

Painel de distribuição principal de anel isolado a gás 33KV RMU MV
A Cotenele é um dos principais fornecedores de painéis principais de anel isolado a gás 33KV RMU MV série HXGN-40.5 para a State Grid Corporation da China. Nossos produtos da unidade principal de anel não são vendidos apenas no mercado interno, mas também exportados para vários países e regiões da África, Europa e Oriente Médio. A unidade principal de anel de média tensão de 35KV da série HXGN-40.5 é um equipamento de distribuição de média tensão interno trifásico de 50 Hz CA. Possui características de uso seguro, não afetado pelo clima, fácil instalação, manutenção mínima e tamanho compacto, sendo adequado para instalação em subestações tipo caixa.

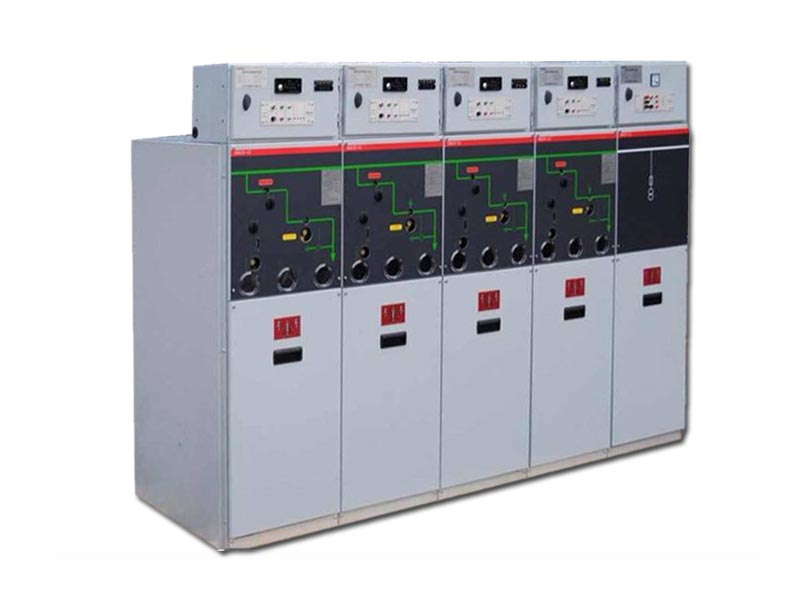

O que é uma unidade principal de anel?
Uma Ring Main Unit (RMU) é um conjunto de painéis de média tensão usados em redes de distribuição. Ele integra componentes importantes, como interruptores de carga e fusíveis, em um invólucro metálico ou não metálico.
Seu nome vem de sua aplicação comum em redes de distribuição do tipo anel, que proporcionam alta confiabilidade no fornecimento de energia. Nessa configuração em anel, as linhas de distribuição formam um circuito fechado, permitindo que a energia seja fornecida em ambas as direções.
Quando ocorre uma falha em uma seção da linha, a seção defeituosa pode ser rapidamente isolada e a energia pode ser restaurada do lado oposto, minimizando a faixa de interrupção.
Tipos de isolamento RMU
- Tipo isolado a gás SF₆ (excelente desempenho, mas alto impacto no efeito estufa, ainda amplamente utilizado)
- Tipo com isolamento sólido (ecologicamente correto e seguro, substituindo gradualmente o SF₆)
- Tipo isolado a ar (menor custo, mas tamanho maior)
- Tipo com isolamento a gás ecologicamente correto (tendência de desenvolvimento futuro)
As RMUs são amplamente utilizadas em redes de distribuição urbana, edifícios comerciais, empresas industriais e mineiras, projetos de infraestruturas e sistemas de energia renovável.
Componentes principais internos
- Chave seccionadora de carga (para estabelecer e interromper a corrente de carga)
- Fusível (para interromper a corrente de falha)
- Chave de aterramento (para segurança de manutenção)
Por que é chamada de rede em anel?
Nos sistemas tradicionais de distribuição de energia, a eletricidade é fornecida numa estrutura radial a partir de uma única subestação. Se ocorrer uma falha, os usuários downstream sofrerão interrupções.
Uma rede em anel conecta vários gabinetes RMU em um circuito de malha fechada. Em operação normal, o sistema funciona em malha aberta, permitindo o fornecimento de energia em ambas as direções sem formar curto-circuito.
Quando ocorre uma falha, a seção defeituosa é isolada e o ponto normalmente aberto é fechado para restaurar a energia na direção oposta, melhorando a confiabilidade e a flexibilidade.
Construção e componentes principais
Chave seccionadora (unidade C)
Pode estabelecer e interromper com segurança a corrente de carga normal, mas não pode interromper correntes de curto-circuito.
Fusível (unidade F)
Combinado com interruptor seccionador em carga para proteção do transformador. Em condições de falha, o fusível opera e desarma a chave.
Disjuntor (unidade V)
Usa disjuntores a vácuo para interromper correntes de falta. Normalmente usado para circuitos de entrada e cargas críticas.
Design Totalmente Isolado e Selado
As RMUs modernas usam gás SF₆ ou gases ecológicos em uma estrutura de tanque selada. Isso garante design compacto, alta confiabilidade e resistência à poeira, umidade e poluição.
Principais áreas de aplicação
- Complexos residenciais
- Edifícios comerciais
- Redes de distribuição urbana
- Parques industriais e fábricas
Classificação das unidades principais do anel
Por meio de isolamento
- Tipo isolado a gás SF₆
- Tipo com isolamento sólido
- Tipo isolado a ar
- Tipo com isolamento a gás ecologicamente correto
| Tipo | Meio de Isolamento | Características principais | Nota Ambiental |
| RMU com isolamento SF₆ | Hexafluoreto de enxofre (SF₆) | Compacto, totalmente selado, não afetado pelas condições ambientais, longos intervalos de manutenção. | SF₆ tem elevado potencial de aquecimento global; as concessionárias estão fazendo a transição para alternativas. |
| RMU Ecologicamente Correta com Isolamento a Gás | Gases naturais ou de baixo PAG (ar seco, nitrogênio, misturas de fluoronitrila/fluorocetona) | Mesma área compacta das unidades SF₆, impacto ambiental significativamente reduzido | Freqüentemente chamados de RMUs de “gás verde” ou “ecologicamente corretos”. |
| RMU Isolada a Ar (AIR) | Ar ambiente | Maior área ocupada, menor custo inicial, fácil inspeção visual. | Normalmente usado em ambientes internos onde o espaço não é crítico. |
| RMU com isolamento sólido | Materiais dielétricos sólidos (por exemplo, resina epóxi) | Sem gases de efeito estufa, completamente vedado contra umidade e poluição, compacto e com manutenção mínima. | Frequentemente classificado na categoria ecológica. |
Por Unidade Funcional
- Unidade C: Unidade seccionadora sob carga
- Unidade F: Unidade combinada interruptor-fusível
- Unidade V: Unidade de disjuntor a vácuo
- Unidade G: Seccionalizador ou unidade de isolamento
| Tipo de unidade | Componentes principais | Função |
| Unidade C | Disjuntor | Cria, transporta e interrompe correntes de carga normais e correntes de curto-circuito. Usado para proteção de alimentadores onde é necessária interrupção frequente de falhas. |
| Unidade F | Chave seccionadora + combinação de fusível | A chave seccionadora lida com correntes de carga normais; o fusível fornece proteção contra curto-circuito. Comumente usado para unidades alimentadoras de transformadores. |
| Unidade V | Disjuntor a vácuo | Semelhante a C, mas usando especificamente interruptores a vácuo. Adequado para aplicações que exigem eliminação de falhas rápida e confiável. |
| Unidade G | Seccionador (isolador) | Fornece isolamento e aterramento visíveis, mas não pode interromper a corrente de carga ou a corrente de falha. Usado como ponto de isolamento de entrada/saída ou para seccionamento. |
| Unidade SL/S | Chave seccionadora de carga (autônoma) | Estabelece e interrompe correntes de carga normais, mas não inclui um fusível. Usado para unidades de entrada/saída de anel em um loop. |
RMU vs Aparelhagem revestida de metal
O painel revestido de metal utiliza compartimentos totalmente separados para barramentos, disjuntores e seções de cabos, proporcionando alta segurança e visibilidade dos pontos de isolamento.
As RMUs, por outro lado, são sistemas compactos e totalmente selados, projetados para redes de distribuição que exigem confiabilidade, dimensões reduzidas e manutenção mínima.
| Recurso | Unidade principal de anel (RMU) | Aparelhagem revestida de metal (por exemplo, KYN) |
| Pegada | Compacto; largura normalmente 300-600 mm | Maior; largura normalmente 800-1000 mm |
| Isolamento | Principalmente isolado a gás (SF₆ou alternativas) em tanques selados | Principalmente isolado a ar com barramentos visíveis |
| Interruptores primários | Chave seccionadora + fusíveis (predominantemente) | Disjuntores a vácuo (predominantemente) |
| Custo | Mais baixo, devido à simplicidade e compacidade | Maior, com proteção mais avançada |
| Função Típica | Distribuição secundária, redes em anel, subestações compactas | Distribuição primária, alimentadores de subestações, partida direta de grandes motores |
Por que escolher a Cotenele?
A Cotenele é um importante parceiro da State Grid Corporation of China. Operamos uma fábrica própria que cobre mais de 30.000 metros quadrados.
Nossa linha de produtos inclui painéis isolados a gás, painéis ecológicos e unidades principais em anel com tensões nominais de 12 kV a 40,5 kV.
Todos os componentes internos são fabricados internamente. Somos certificados com ISO9001, ISO14001 e ISO18001.
Nossos produtos são amplamente utilizados nas indústrias de energia, ferrovias, petroquímica e construção municipal. Nossa sede está localizada na cidade de Liushi, cidade de Yueqing, Wenzhou, conhecida como a “Capital Elétrica” da China.
Uma unidade principal em anel é uma solução de painel de distribuição de média tensão compacta e altamente confiável. Ele permite a operação em rede tipo anel, melhorando a confiabilidade da fonte de alimentação e a flexibilidade operacional.
A tecnologia moderna de RMU está evoluindo em direção a:
- Sistemas de isolamento ecológicos e isentos de SF₆
- Integração com sistemas digitais de monitoramento e controle remoto
