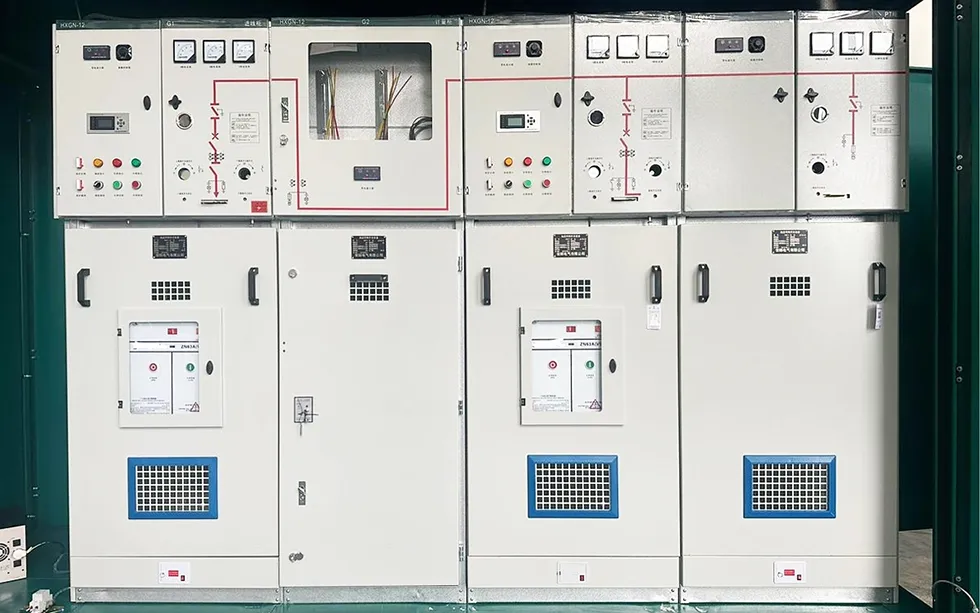

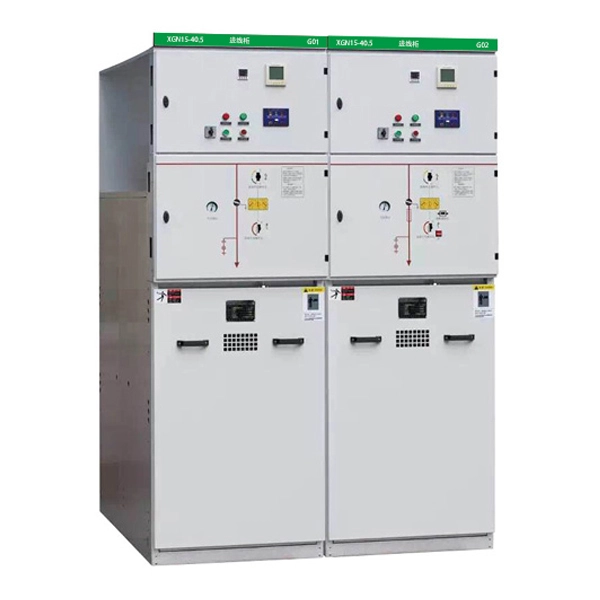

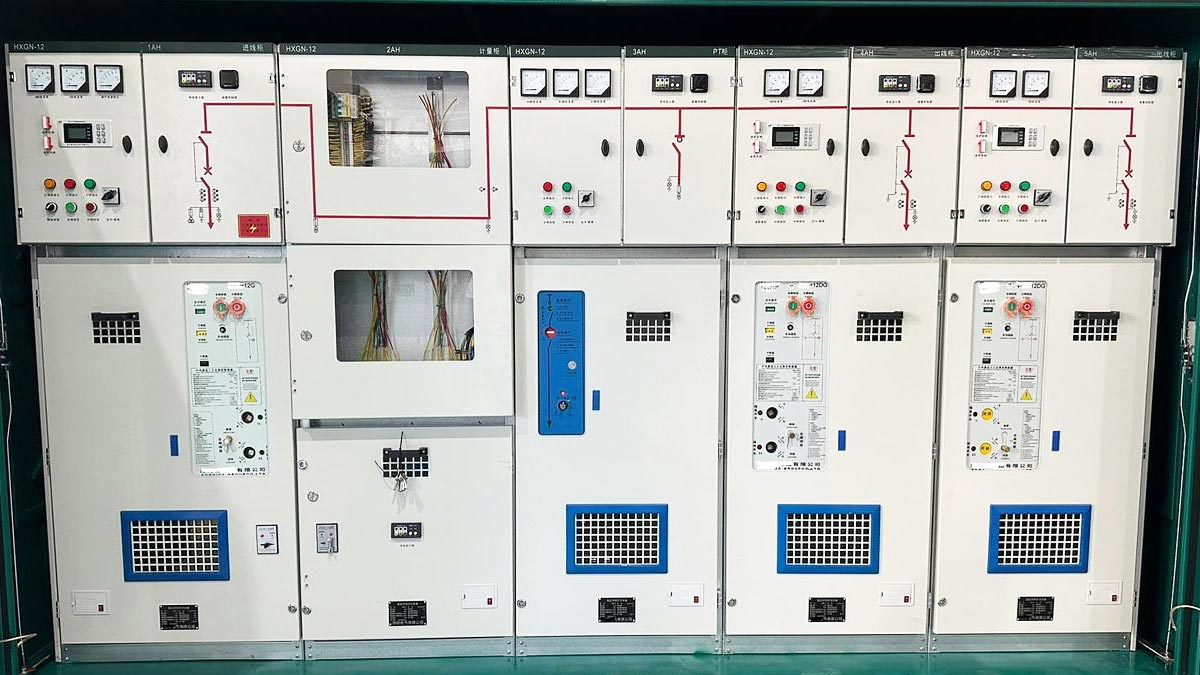

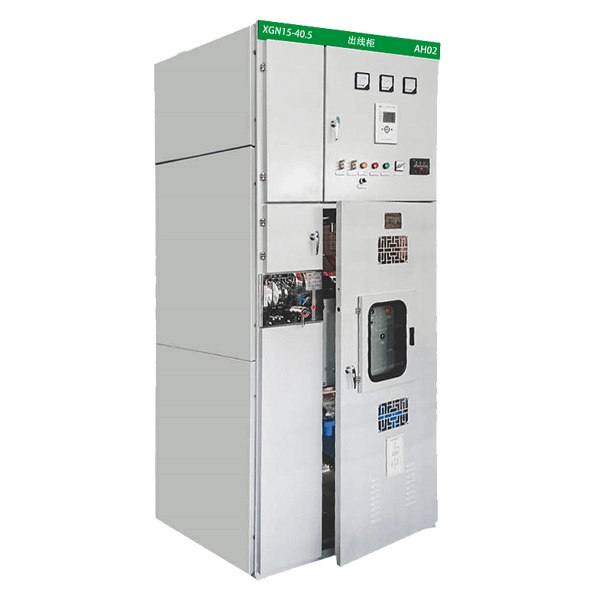

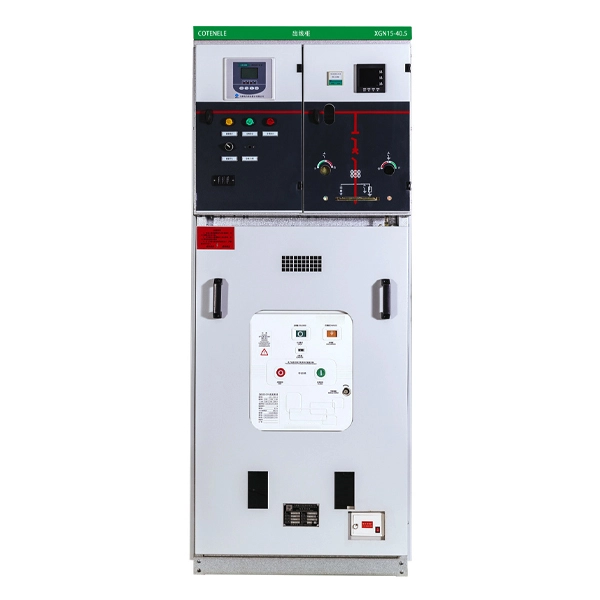

Painel de distribuição principal de anel isolado a gás 33KV RMU MV
A Cotenele é um dos principais fornecedores de painéis principais de anel isolado a gás 33KV RMU MV série HXGN-40.5 para a State Grid Corporation da China. Nossos produtos da unidade principal de anel não são vendidos apenas no mercado interno, mas também exportados para vários países e regiões da África, Europa e Oriente Médio. A unidade principal de anel de média tensão de 35KV da série HXGN-40.5 é um equipamento de distribuição de média tensão interno trifásico de 50 Hz CA. Possui características de uso seguro, não afetado pelo clima, fácil instalação, manutenção mínima e tamanho compacto, sendo adequado para instalação em subestações tipo caixa.
O painel principal de anel isolado a gás MV 33KV RMU série XGN-40.5 fabricado pela empresa Cotenele adota um design modular, que pode ser instalado de forma fixa ou expandido de forma flexível. A unidade principal de anel isolado a gás da série XGN-40.5 tem as características de estrutura compacta, isolamento completo, longa vida útil, livre de manutenção, pegada pequena, soluções completas, forte escalabilidade e não é afetada pelo meio ambiente.
Pode ser amplamente utilizado em redes de anel industriais e civis e redes de alimentação de terminais. Especialmente adequado para pequenas estações de distribuição secundária, estações de comutação, empresas industriais e de mineração, aeroportos, ferrovias, rodovias, metrôs, áreas comerciais, áreas residenciais, energia eólica, optoeletrônica e outros campos. A unidade principal de anel de média tensão da série XGN15-40.5 está em conformidade com as disposições de GB3906 "3-35kV AC Metal Enclosed Switchgear" e IEC62271-200.
Modelo e significados
Quais são as condições de operação do XGN15-40.5?
1. Temperatura do ar ambiente:máximo +40°C, mínimo -20°C.
2. Umidade relativa:média mensal não superior a 95%, média diária não superior a 90%.
3. Altitude:altura máxima de instalação 2500 m acima do nível do mar (é necessária personalização para altitudes mais elevadas).
4. O local deve estar livre de substâncias inflamáveis ou explosivas, poluição severa, corrosão química e vibrações violentas.

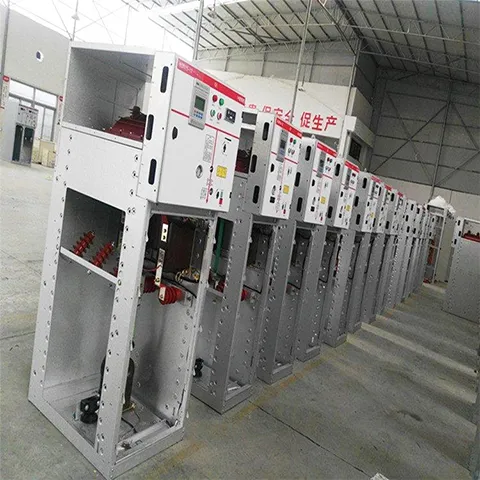

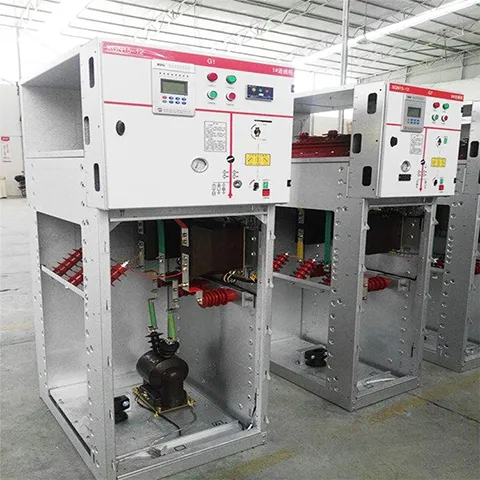

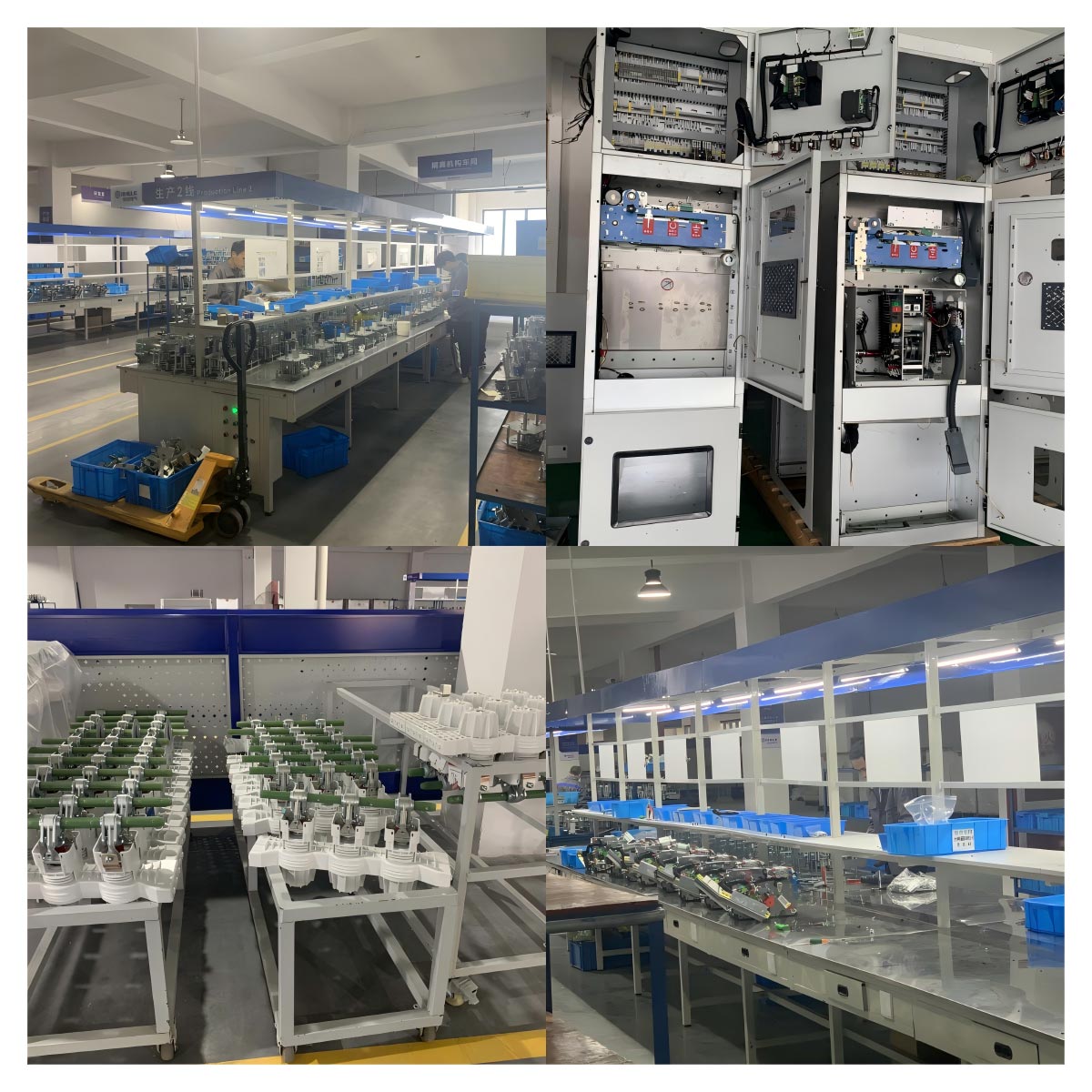

Nossa oficina
Parâmetros Técnicos
| Item | Unidade | Unidade C (unidade de chave seccionadora de carga) | Unidade F (unidade combinada de fusível e chave seccionadora de carga) | Unidade V (unidade do disjuntor) | |
| Tensão nominal | kV | 40.5 | |||
| Corrente nominal | A | 630 | 63(Com base no valor da corrente nominal do fio fusível) | 630 | |
| Frequência nominal | Hz | 50/60 | |||
| Nível de isolamento nominal | Tensão suportável de frequência de energia (entre fases e fase-terra) | k | 95 | ||
| Tensão suportável de frequência de energia (através de contatos abertos/distância de isolamento) | 110 | ||||
| Tensão suportável de frequência de energia (circuitos de controle e auxiliares) | 2 | ||||
| Tensão suportável ao impulso atmosférico (entre fases e fase-terra) | 185 | ||||
| Tensão suportável de impulso de raio (através de contatos abertos/distância de isolamento) | 215 | ||||
| Corrente suportável nominal de curta duração | Circuito principal/4 segundos | ka | 20 | 一 | 20 |
| Circuito de aterramento / 4 segundos | ka | 20 | 一 | 20 | |
| Circuito de ligação à terra / 4 segundos | ka | 17.4 | 一 | 17.4 | |
| Corrente suportável de pico nominal | Circuito principal | ka | 50 | 一 | 50 |
| Circuito de aterramento | ka | 43.5 | 一 | 43.5 | |
| Corrente nominal de curto-circuito | ka | 50 | 80 | 50 | |
| Corrente nominal de interrupção de curto-circuito | ka | 31.5 | 20 | ||
| Corrente de transferência nominal | A | 一 | 750 | 一 | |
| Corrente nominal de interrupção de carga ativa | A | 630 | 一 | 一 | |
| Corrente nominal de interrupção em malha fechada | A | 630 | 一 | 一 | |
| Teste de corrente de carregamento do cabo | A | 21 | 一 | 31,5(C1) | |
| Dimensões da unidade (largura × profundidade × altura) | milímetros | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Pressão nominal do gás SF6 (valor relativo a 20°C) | Pressão nominal de enchimento de gás | MPa | 0.04 | ||
| Pressão funcional mínima | MPa | 0.02 | |||
| Grau de proteção | Invólucro selado | IP67 | |||
| Gabinete do quadro de distribuição | IP4X | ||||
| Taxa relativa anual de vazamento de gás | %/A | ≤0,01 | |||
Quais são os recursos do produto da unidade principal de anel XGN15-40.5?
1. Design modular de quatro compartimentos:A unidade consiste em quatro seções claramente separadas: o compartimento do quadro, o compartimento dos fusíveis, o compartimento do mecanismo de operação e o compartimento dos cabos (estrutura de base). Este layout simplifica a manutenção e melhora a segurança.
2. Construção robusta do painel selado:O compartimento do quadro é formado por uma carcaça metálica soldada em aço laminado a frio 3L (ou aço inoxidável). Ele contém todos os circuitos funcionais, incluindo a chave de carga, a chave de aterramento e os barramentos internos.
3. Interruptor de carga de movimento vertical:A chave de carga opera com um sistema de contato móvel verticalmente. Ao fechar, o contato móvel desce para conectar o circuito. Tanto os contatos principais quanto os de arco são fornecidos nos contatos móveis e fixos, aumentando significativamente o número de operações de interrupção seguras.
4. Extinção de arco poderosa:É adotada uma estrutura de autoexplosão (puffer) e de extinção de arco de fluxo interno. Garante uma forte extinção do arco sem comprometer o isolamento fase-fase ou fase-terra.
5. Chave de aterramento integrada:A chave de aterramento consiste em uma lâmina móvel e um contato fixo. Fecha rapidamente sob a força da mola, garantindo um aterramento confiável.
6. Fácil verificação visual do status:Uma janela de visualização no painel frontal permite a observação direta da posição da chave de aterramento (aberta ou fechada). A parte superior e traseira do compartimento do quadro possuem quatro orifícios de acesso retangulares para montagem e manutenção.
7. Alívio de pressão para segurança:Alívio de pressão de segurança: O painel principal de anel isolado a gás de MT 33KV RMU é equipado com um dispositivo à prova de explosão na parte traseira para liberar pressão no caso de uma falha de arco interno.
8. Proteção do transformador com mecanismo de disparo de fusível:O compartimento de fusíveis abriga fusíveis limitadores de corrente de alta tensão dentro de um invólucro isolante fundido em epóxi. Quando um fusível queima, um pino percussor é ejetado, o que desarma mecanicamente a chave seccionadora de carga – proporcionando proteção rápida e confiável do transformador.
9. Layout conveniente do mecanismo operacional:Todos os controles estão localizados no painel frontal. Cada circuito funcional é equipado com um mecanismo de operação por mola manual (ou opcionalmente carregado por motor) para a chave de carga e um mecanismo de operação manual por mola para a chave de aterramento.
10. Interface de usuário clara e indicação:O painel frontal inclui:
Botões giratórios para fechamento da chave de carga, abertura manual e operação da chave de aterramento.
Lâmpadas indicadoras do status do interruptor de carga aberto/fechado.
Botões de abertura/fecho eléctrico (quando equipado com motorização).
Um diagrama mímico, etiquetas de indicação de posição e uma posição com cadeado para maior segurança.
11. Intertravamento integrado (antifuncionamento incorreto):Os intertravamentos mecânicos entre a chave de carga e a chave de aterramento evitam operações incorretas, garantindo total conformidade com as "cinco prevenções" de segurança.
Como comprar a unidade principal do anel XGN15-40.5?
O painel principal de anel isolado a gás 33KV RMU MV precisa ser personalizado, para garantir um processo de pedido sem problemas, forneça as seguintes informações:
1. Pedido básico ou informações de compra:Nome do produto, especificação, modelo, quantidade, tensão nominal dos fusíveis e data de entrega solicitada.
2. Desenhos:Diagrama unifilar (diagrama do sistema primário), desenho de disposição ou planta baixa da unidade principal em anel.
3. Acessórios necessários:Liste todas as peças sobressalentes ou ferramentas especiais necessárias, como dispositivo de enchimento e liberação de gás.
4. Cor da carcaça da RMU:Especifique o código RAL ou o padrão de cores desejado para o gabinete.
5. Necessidades especiais:Se as informações acima não atenderem às suas necessidades, informe-nos sobre quaisquer necessidades técnicas ou funcionais adicionais, que podem ser discutidas e acordadas separadamente.

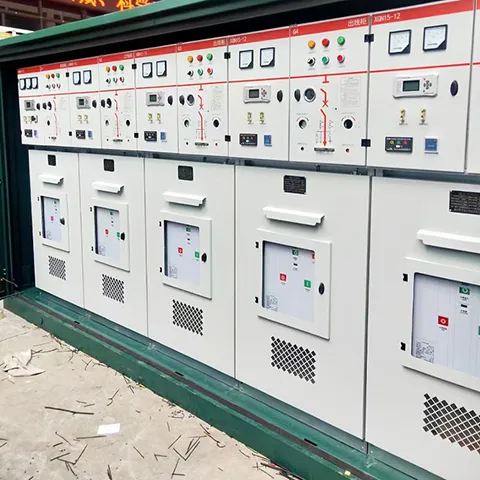

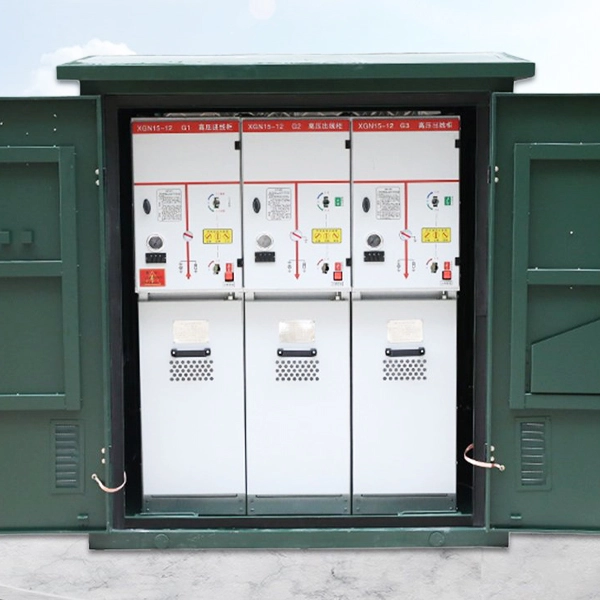

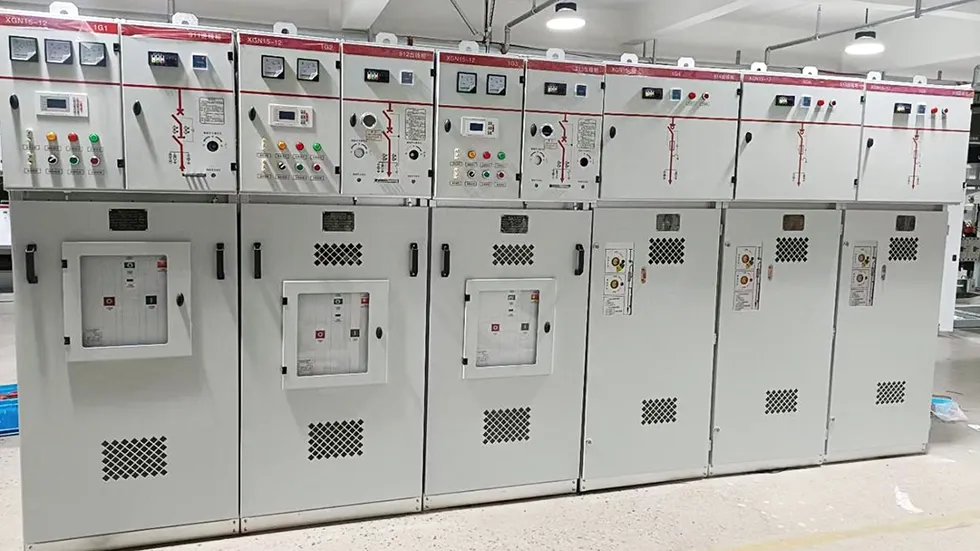

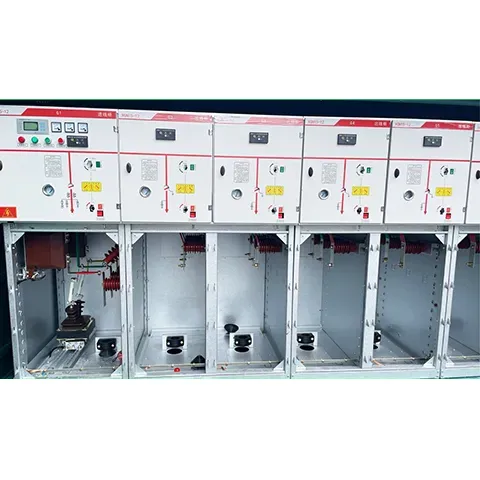

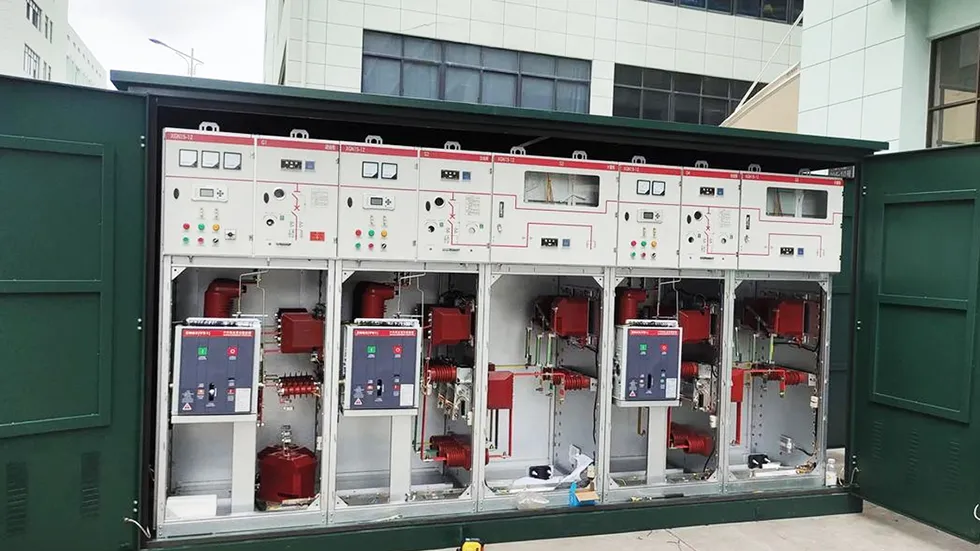

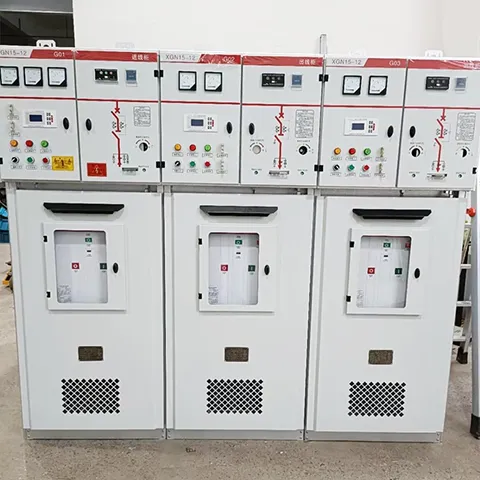

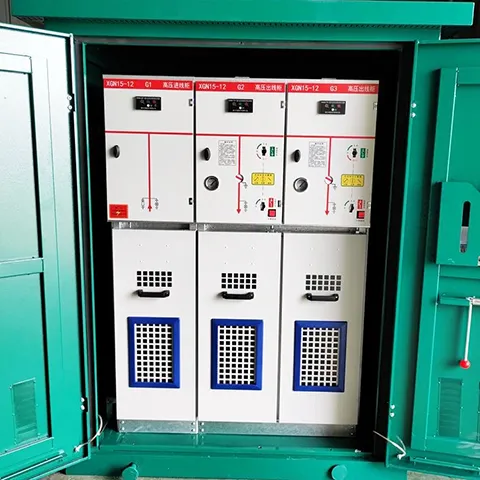

Mostra de produtos
