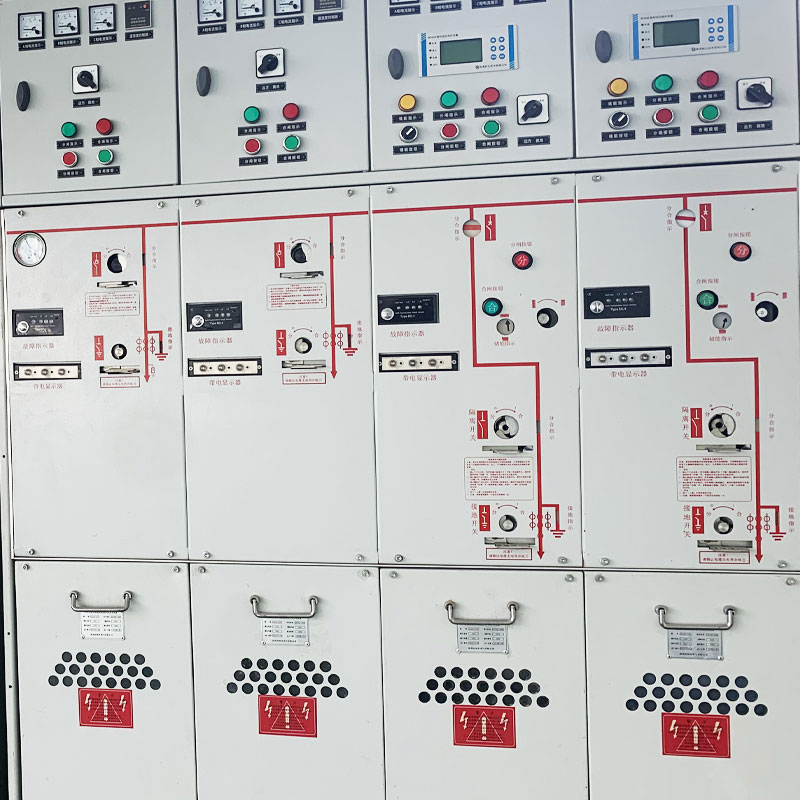

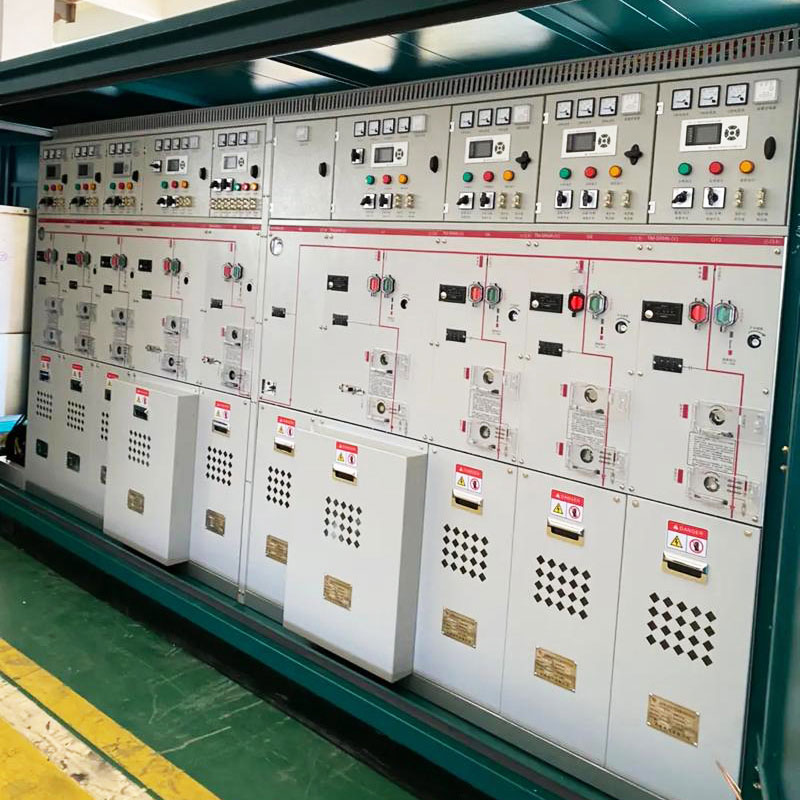

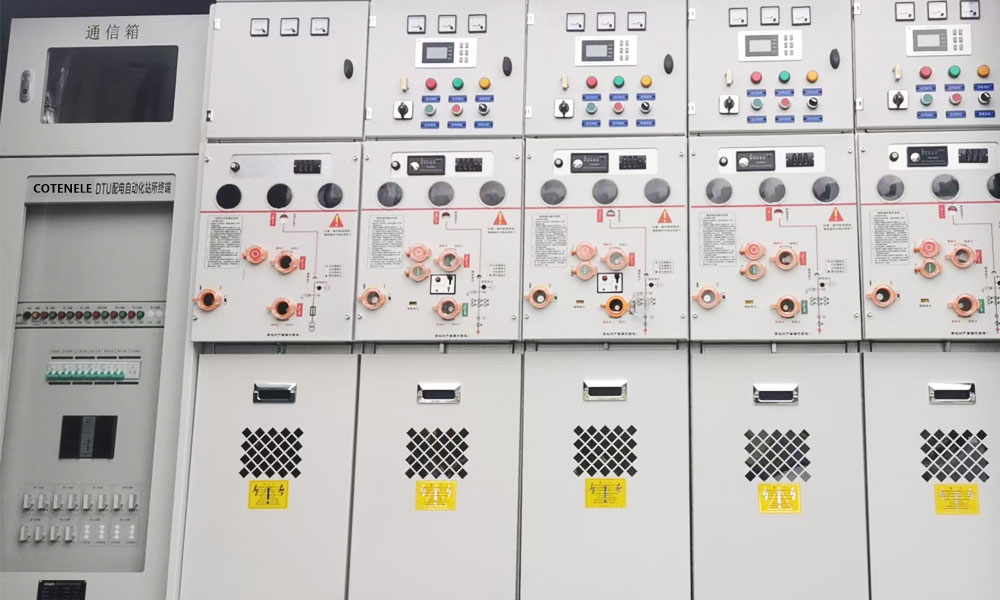

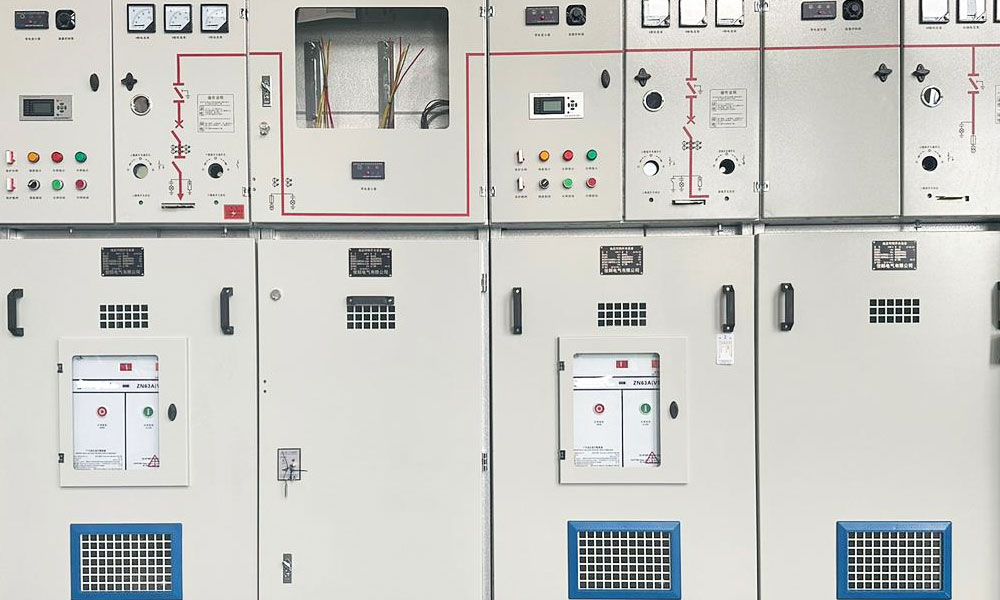

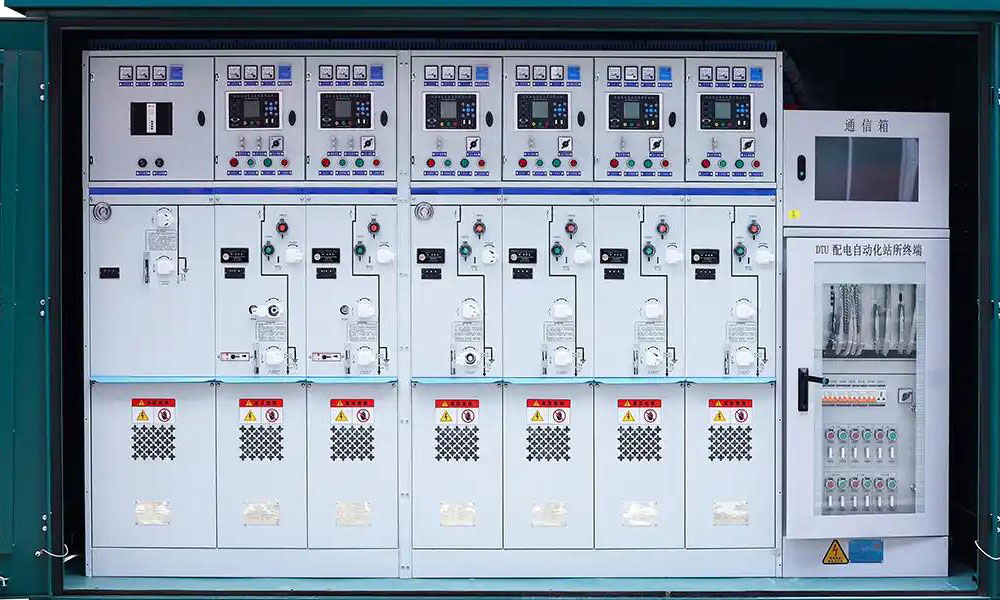

Unidade principal de anel 36KV ecologicamente correta

A Cotenele é um grande fabricante da unidade principal de anel ambientalmente amigável (RMU) de 36KV na China, e nossas RMUs de média tensão exportaram muitos países e regiões na Europa e na América. As unidades principais de anel isoladas a gás ecologicamente corretas são isentas de SF6, adotam ar seco ou N2 como meio isolante e são uma alternativa aos tradicionais comutadores de MT isolados com SF₆. Uma RMU abriga dispositivos de comutação de média tensão em um gabinete fechado de metal, principalmente comutando correntes de carga, interrompendo correntes de curto-circuito e correntes de transformador sem carga. Esses comutadores de média tensão e unidades principais de anel que produzimos estão em conformidade com os padrões internacionais relevantes, como: série IEC 62271, regulamento de gases fluorados da UE (UE) 2024/573, série IEEE/ANSI C37.20, padrões UL/NEMA.

O que é uma unidade principal de anel ecologicamente correta (RMU) de 36KV?

Uma unidade principal de anel isolado a gás de 36kV ecologicamente correta é um conjunto de quadro de distribuição de média tensão com uma tensão nominal de 36kV, usando um gás ecologicamente correto (como substituto do SF₆) como meio isolante, tecnologia de interrupção a vácuo para interrupção de corrente e com todas as partes energizadas de alta tensão e elementos de comutação hermeticamente selados dentro de um tanque de gás de aço inoxidável.

Características principais:

1. Tensão nominal: 36kV (também cobre 24kV, 40,5kV, etc., por exemplo, XGN-24/36)

2. Meio isolante: ar seco, ar limpo, nitrogênio ou misturas de gases de baixo GWP, como C4/CO₂ ou C5/CO₂

3. Método de extinção de arco: interruptor a vácuo

4. Construção: tanque de gás em aço inoxidável totalmente vedado; classificação de proteção até IP67

5. Padrões de design: compatível com os padrões IEC e GB/T

6. Em contraste com o painel isolado a gás SF₆ tradicional, a versão ecologicamente correta mantém todas as vantagens do painel isolado a gás (GIS) - estrutura compacta, operação livre de manutenção, forte adaptabilidade ambiental - enquanto elimina completamente o gás SF₆ de alto GWP.

Escopo de aplicação:

A unidade principal de anel isolado a gás de 36kV, ecologicamente correta, é usada principalmente em sistemas de distribuição de energia secundária de média tensão e cenários de fonte de alimentação de terminal.

1. Redes de Distribuição Urbana:

Esta unidade principal de anel isolado a gás ecologicamente correta é usada principalmente em cenários de rede de anel de rede de distribuição urbana, estações de comutação e caixas de distribuição de cabos.

2. Geração de Energia Renovável:

• Parques eólicos: A RMU de 36 kV ecologicamente correta é particularmente adequada para parques eólicos offshore e onshore. É um ponto de conexão muito importante entre as turbinas eólicas e a rede elétrica, o que garantirá uma transmissão de energia segura e eficiente e pode suportar alta salinidade, alta umidade e ambientes marinhos adversos.
• Usinas fotovoltaicas (PV): A RMU isolada a gás de 36 kV, ecologicamente correta, serve como interface entre o conjunto fotovoltaico e a rede, fornecendo funções de comutação e proteção, isolando o conjunto fotovoltaico para manutenção ou solução de problemas e gerenciando o fluxo de corrente do conjunto para a rede.

3. Aplicações Industriais e Comerciais:

A RMU isolada a gás de 36kV e ecologicamente correta é muito adequada para empresas industriais, indústria leve, petroquímica, data centers, grandes minas, aeroportos, ferrovias, distritos comerciais, prédios altos e outras subestações e locais de distribuição de energia.

4. Infraestrutura de Transporte:

Esta RMU ecologicamente correta pode suportar condições adversas, como vibração, corrosão e umidade, o que pode garantir o fornecimento de energia seguro e estável da infraestrutura de transporte. Portanto, é comumente usado em sistemas de fornecimento de energia para rodovias, metrôs, transporte ferroviário e subestações de envelope.

5. Aplicações Ambientais Especiais:

Todos os componentes de média tensão desta unidade principal de anel ecologicamente correta de 36kV são selados em uma caixa de metal preenchida com gás isolante e seu desempenho não é afetado por fatores ambientais externos. Especialmente adequado para ambientes de alta altitude, muito frio, úmidos e poluídos, é amplamente utilizado em cenários especiais de uso severo, como áreas de grande altitude e parques eólicos offshore.

As principais vantagens do produto:

1. Ecologicamente correto: Esta unidade principal de anel isolado a gás de 36kV, ecologicamente correta, usa uma mistura de gases de ar seco, N2 ou emissões de gases de câmara de baixa temperatura para eliminar as emissões de gases de efeito estufa de hexafluoreto de enxofre e apoiar a reciclabilidade durante todo o seu ciclo de vida.

2. Seguro e confiável:Esta unidade principal de anel ecologicamente correta pode suportar pressão zero (mesmo na pressão atmosférica) e está equipada com um tanque de armazenamento de aço inoxidável IP67 totalmente selado, que não é afetado por umidade, névoa salina e poluição.

3. Compacto e modular: Esta unidade principal de anel ecologicamente correta é muito compacta em tamanho, com uma única largura de tanque de armazenamento de até 420 milímetros e laterais/partes expansíveis para fáceis atualizações de rede.

4. Livre de manutenção: Os componentes principais desta unidade principal de anel de média tensão não requerem manutenção regular; A baixa resistência do circuito pode reduzir a perda de energia e os custos operacionais.

5. Inteligente: Esta unidade principal de anel isolado a gás ecologicamente correto de 36kV suporta monitoramento remoto, integração SCADA, sensores IoT e manutenção preditiva baseada em inteligência artificial.

6. Forte adaptabilidade ambiental: Esta unidade principal de anel ecologicamente correta pode operar de forma estável dentro de uma faixa de temperatura de -40 ° C a + 50 ° C, pode funcionar em ambientes de até 3.000 metros acima do nível do mar e pode operar normalmente em ambientes costeiros ou marinhos agressivos.

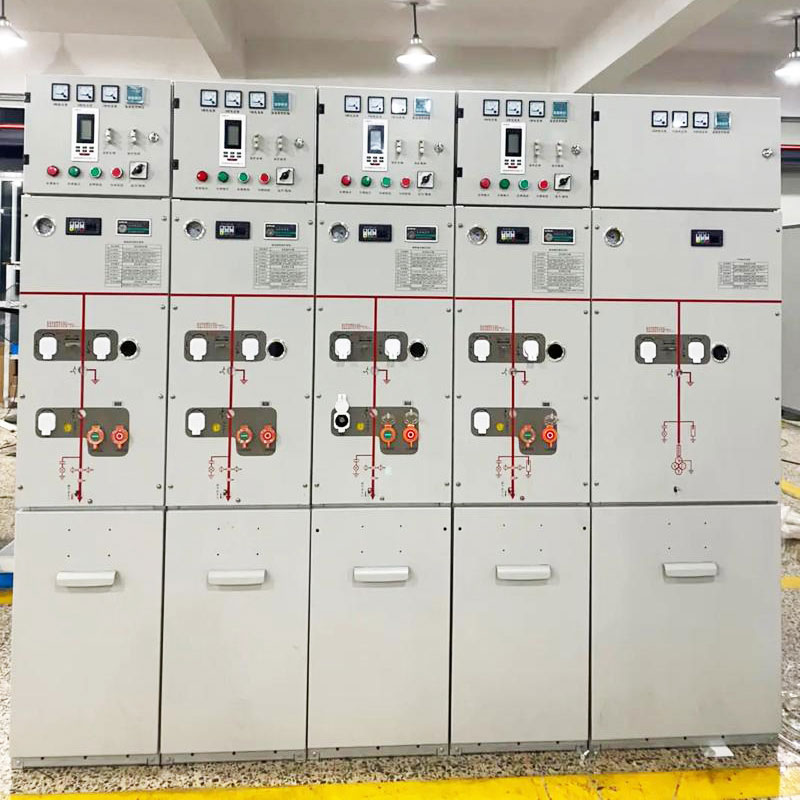

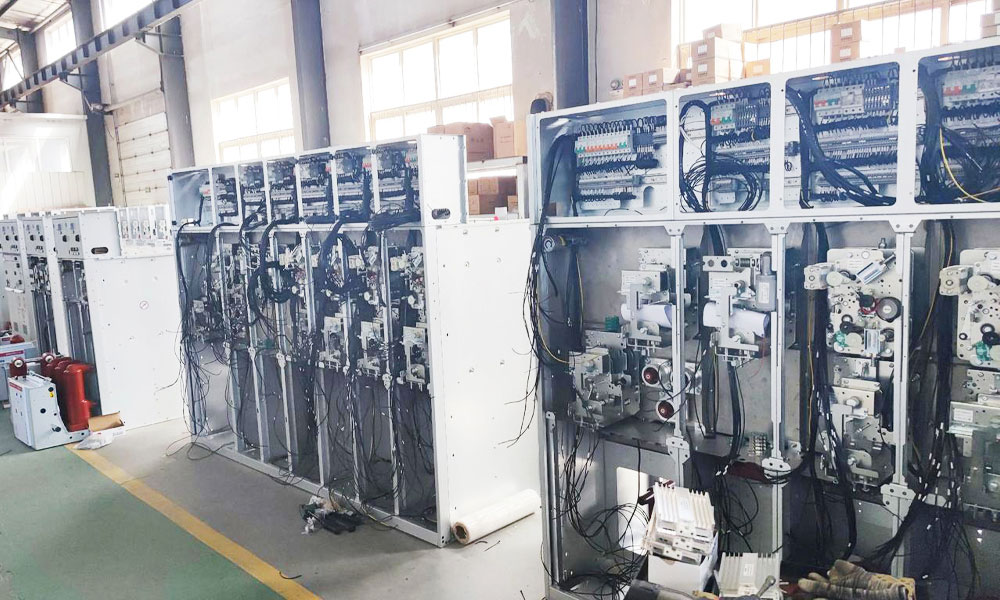

Nossa oficina

Classificação para unidade principal de anel ecologicamente correta

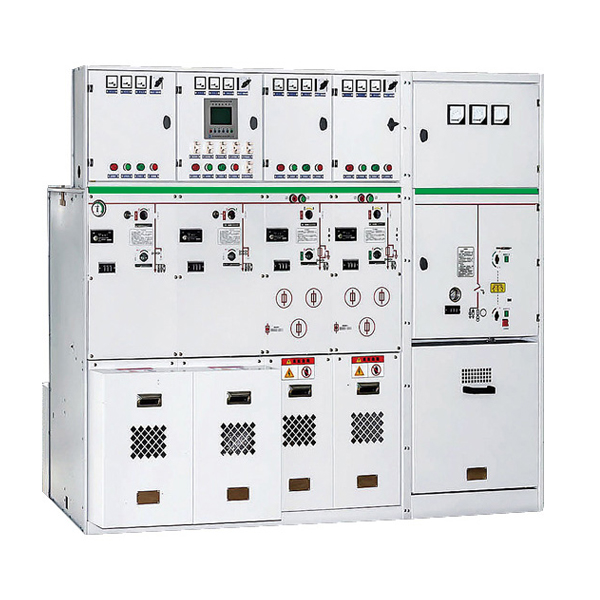

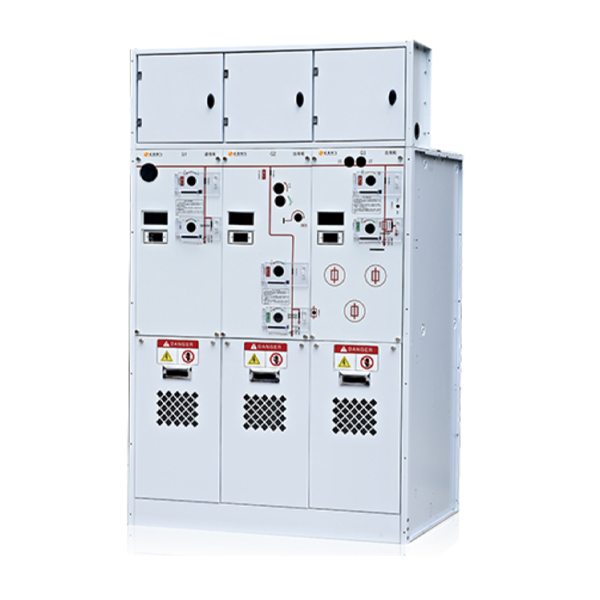

Mostra de produtos
