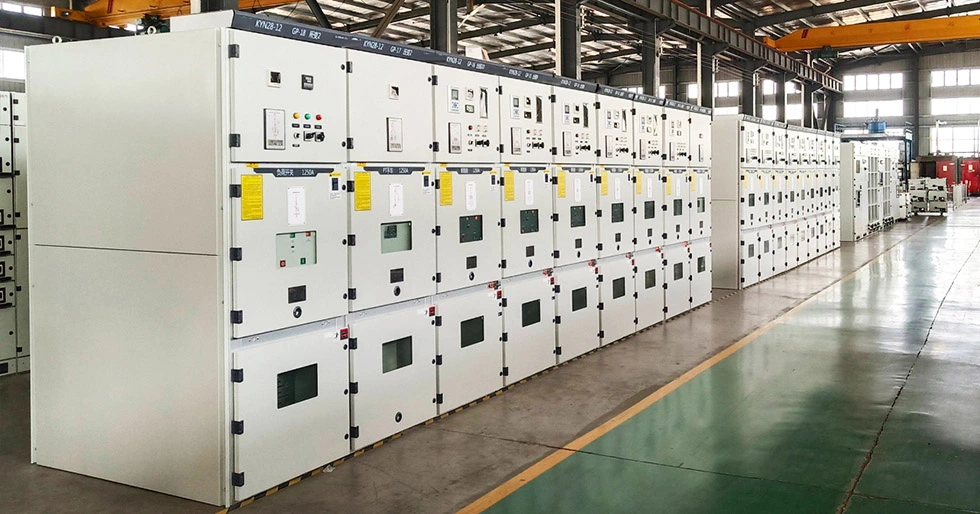

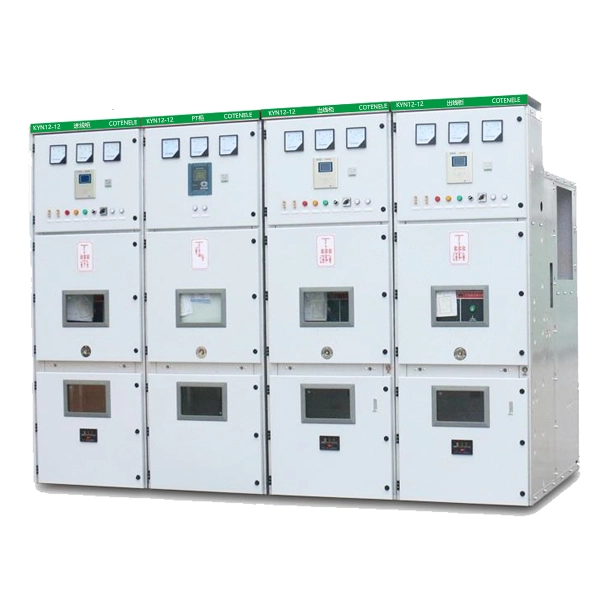

Painel de distribuição de média tensão revestido de metal interno 11KV

Modelo de produto

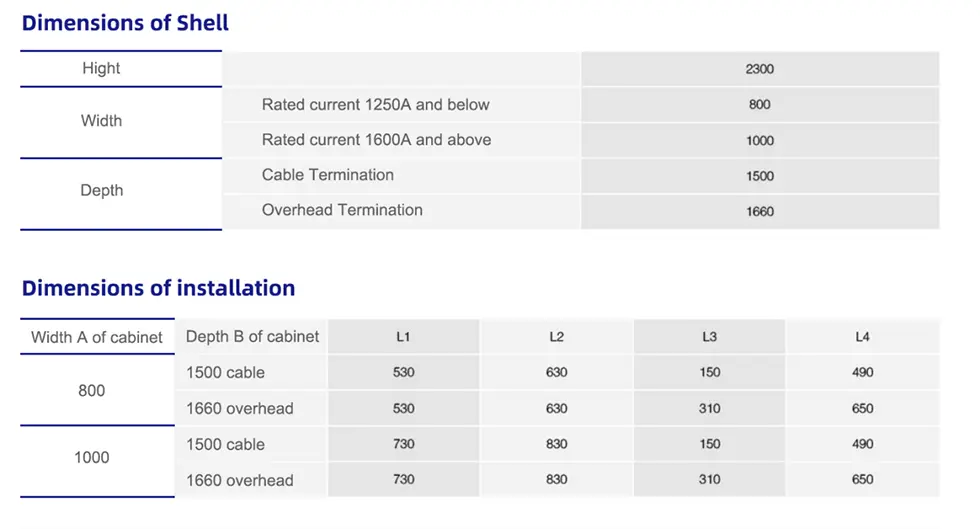

Principais parâmetros técnicos

Condições de trabalho

1. Temperatura do ar ambiente: máximo +40 °C, mínimo –15 °C.

2. Umidade relativa: média diária ≤95% com pressão média diária correspondente de vapor de água não superior a 2,2 KPa; média mensal ≤90% com uma pressão média mensal de vapor de água correspondente não superior a 1,8 KPa.

3. Altitude: não superior a 1000 m acima do nível do mar.

4. Intensidade sísmica: não superior à Magnitude 8.

5. O ar circundante deve estar isento de contaminação significativa por gases corrosivos ou combustíveis, vapor de água ou agentes semelhantes.

6. O local de instalação deve estar livre de vibrações fortes.

7. Se as condições de operação excederem os limites normais especificados em GB3906, o usuário e nossa empresa deverão concordar mutuamente sobre as disposições necessárias através de consulta.

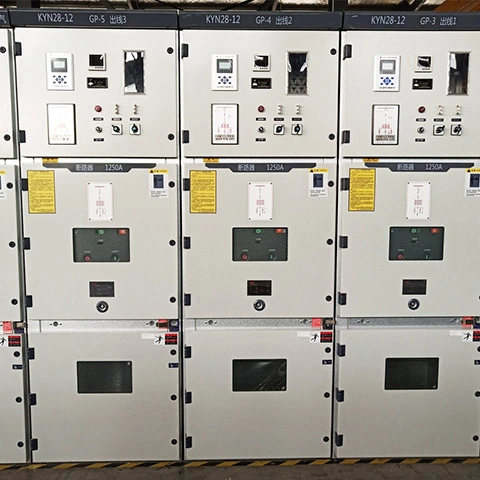

O que é um painel removível fechado em metal？

O painel de média tensão revestido de metal interno KYN28-12 11KV é um dispositivo elétrico cujo caminhão disjuntor é instalado no compartimento intermediário do painel. Todo o recinto é dividido em quatro compartimentos independentes por divisórias metálicas:

1. Compartimento do disjuntor (meio):Abriga o caminhão do disjuntor a vácuo (por exemplo, VS1 ou VD4). O caminhão tem três posições: Serviço, Teste/Isolamento e Removido. Ele pode ser facilmente inserido/extraído, permitindo uma manutenção conveniente. A substituição do disjuntor não requer a desenergização de todo o painel.

2. Compartimento do barramento:Localizado na parte superior traseira. Contém barramentos principais e barramentos ramificados que conectam vários painéis de manobra.

3. Compartimento de cabos:Localizado na parte traseira inferior. Usado para conectar cabos de saída, pára-raios e chaves de aterramento.

4. Compartimento de baixa tensão (instrumento):Localizado na parte frontal superior. Abriga relés de proteção (baseados em microcomputador), instrumentos, luzes indicadoras e outros componentes secundários.

Janelas de observação:Cada compartimento é totalmente separado por divisórias metálicas aterradas, evitando efetivamente que uma falha de arco interno em um compartimento afete os compartimentos adjacentes. O painel frontal possui janelas de observação para visualizar a posição do caminhão e o status do contato de isolamento.

Configuração dos Componentes Principais

Quais são as vantagens dos painéis metálicos extraíveis KYN28-12?

1. Alta confiabilidade:Construção revestida de metal com forte capacidade de suportar arco interno, garantindo segurança.

2. Fácil manutenção:Design extraível – a substituição do disjuntor leva apenas alguns minutos, reduzindo significativamente o tempo de interrupção.

3. Intertravamentos de cinco prevenção:Os intertravamentos mecânicos/elétricos evitam cinco tipos de operação incorreta (por exemplo, sem comutação de carga e sem entrada acidental em compartimentos energizados).

4. Alta padronização:Produção madura por muitos fabricantes nacionais, boa intercambialidade de peças de reposição, baixos custos de aquisição e manutenção.

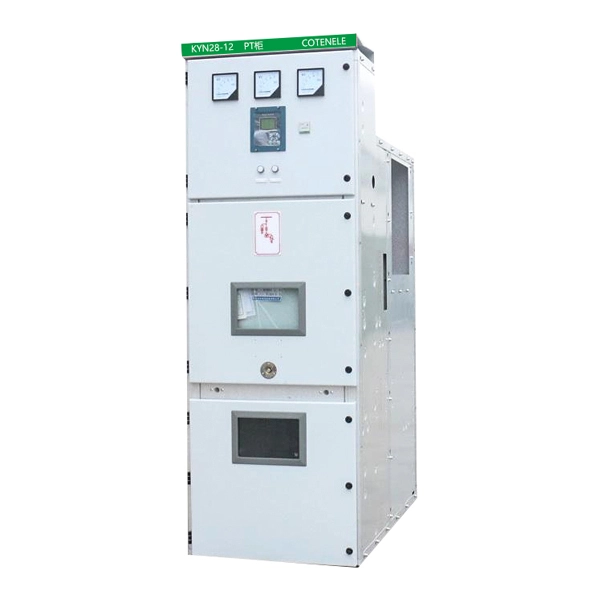

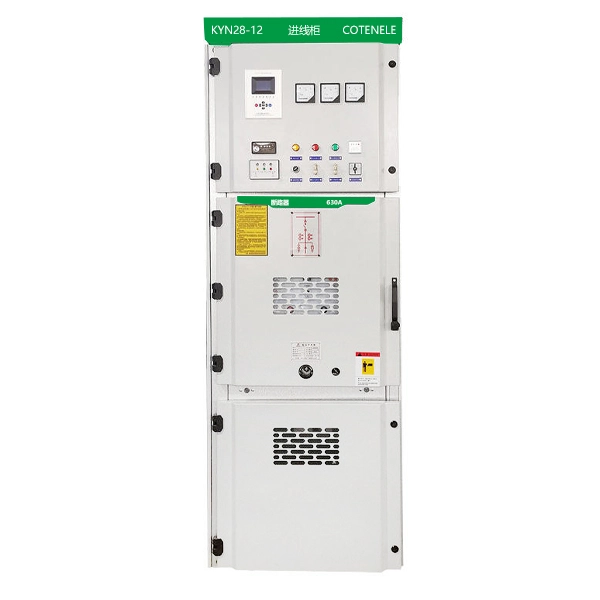

5. Configuração flexível:Podem ser montados como painéis de entrada, saída, medição, PT, bus-tie, etc., adaptando-se aos diversos esquemas principais de conexão.

Painel de distribuição fechado em metal KYN28-12 VS Outros painéis de distribuição

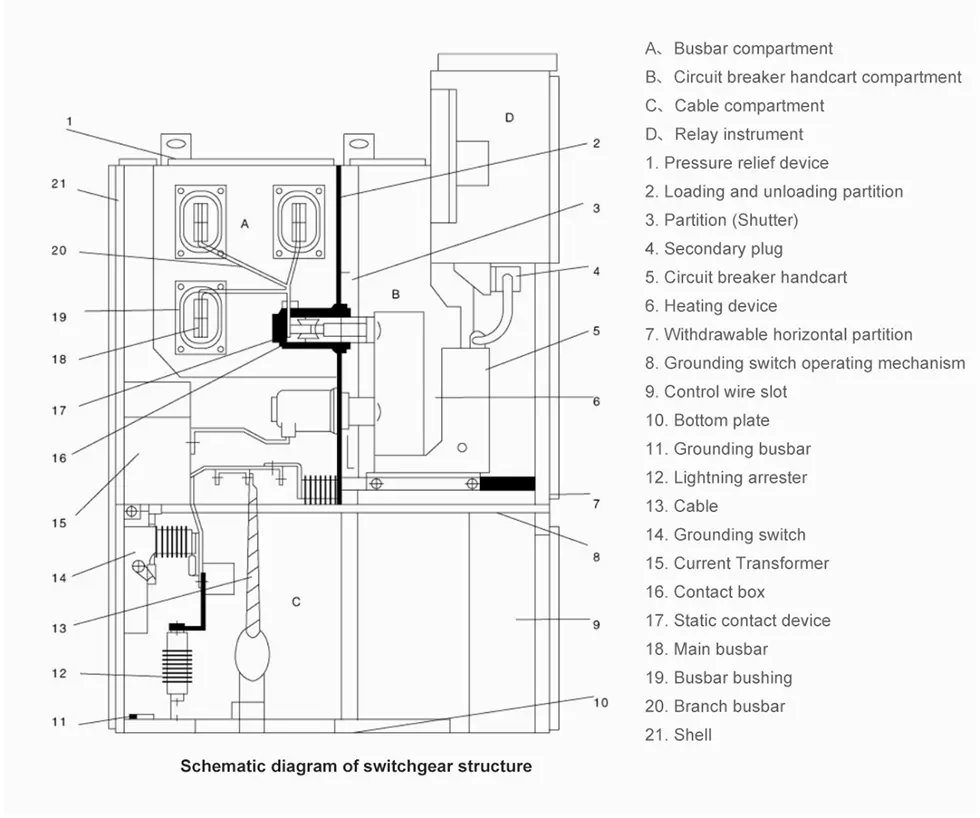

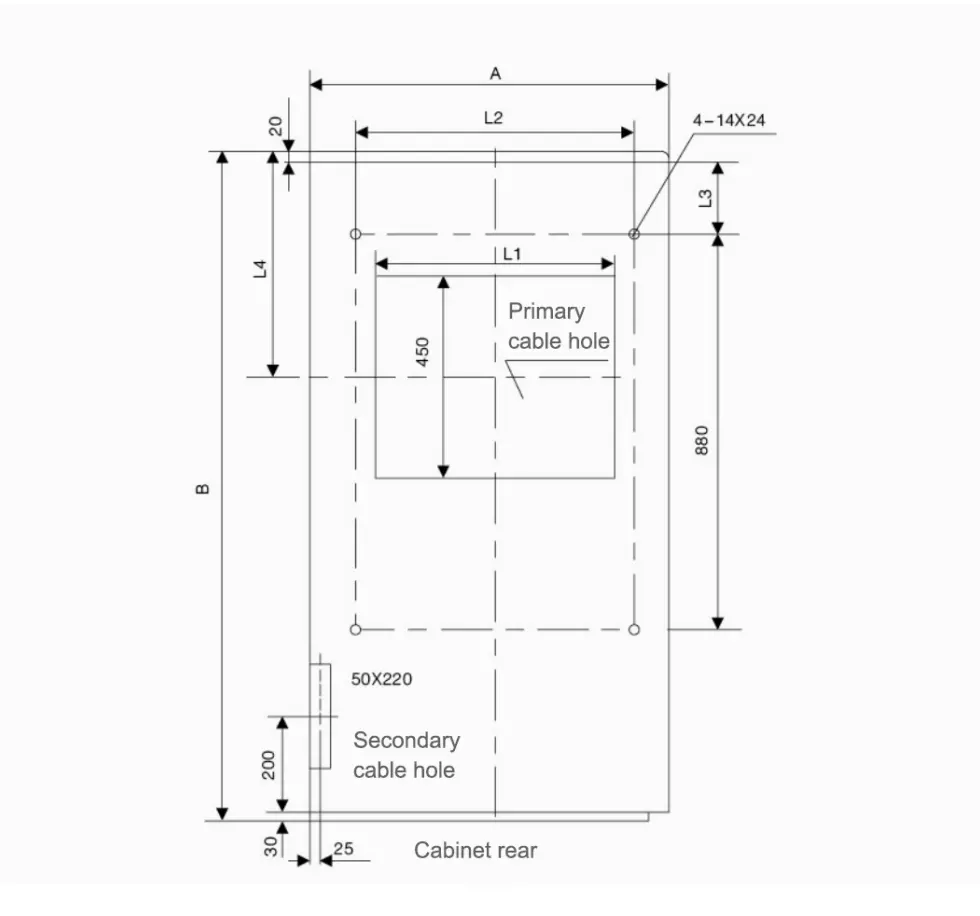

Diagrama esquemático da estrutura e instalação do quadro de distribuição

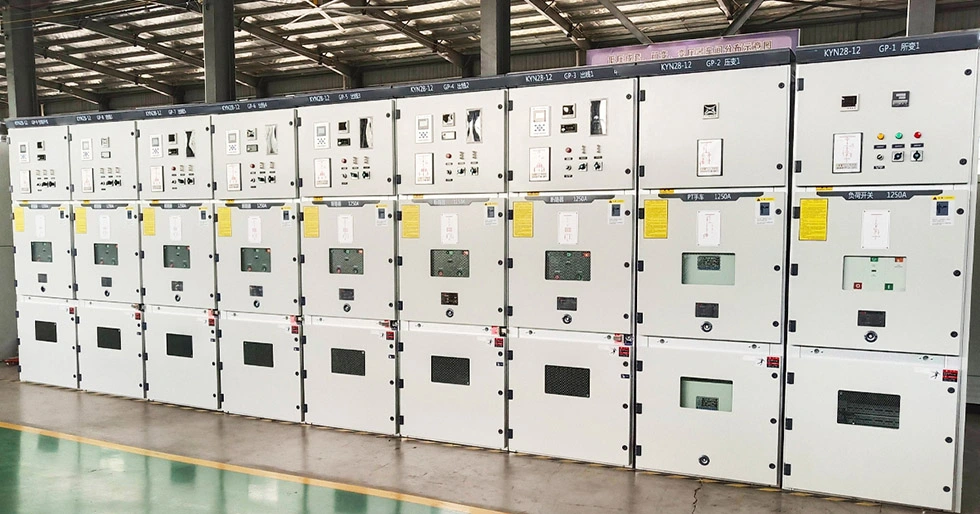

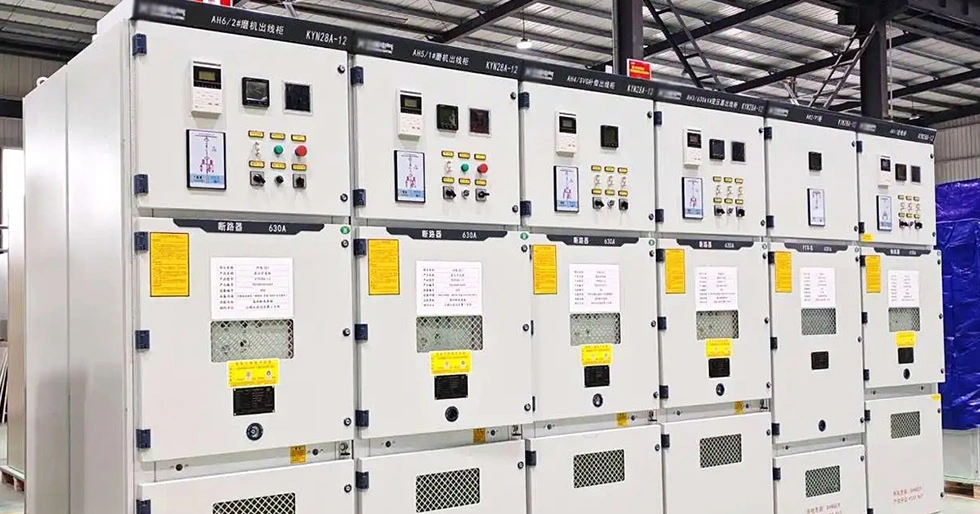

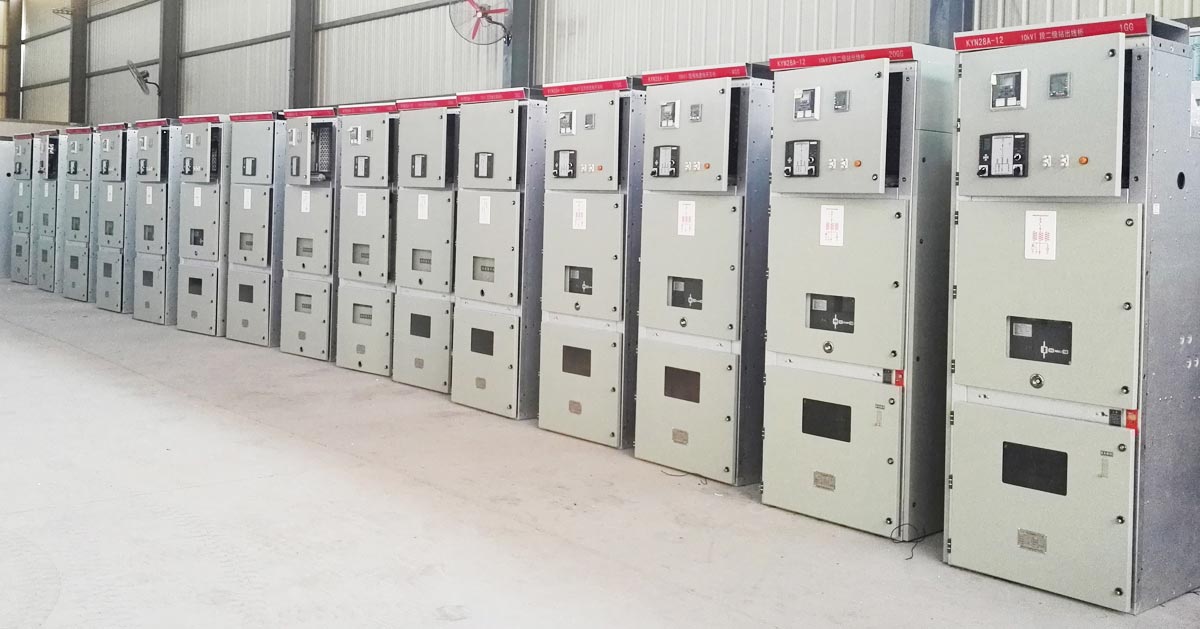

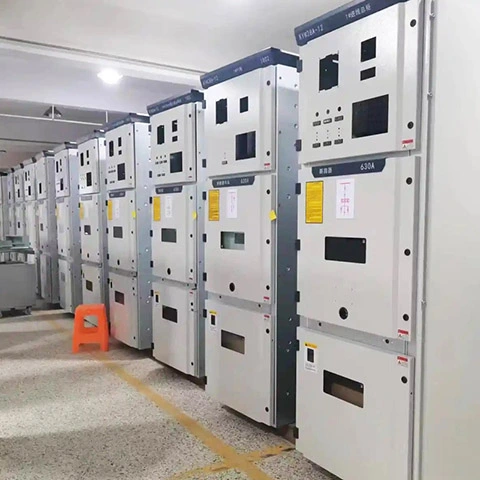

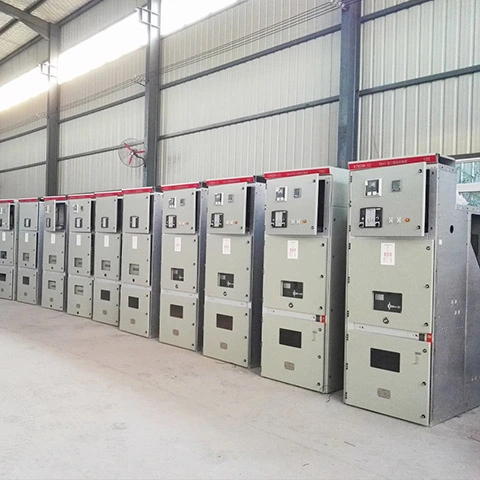

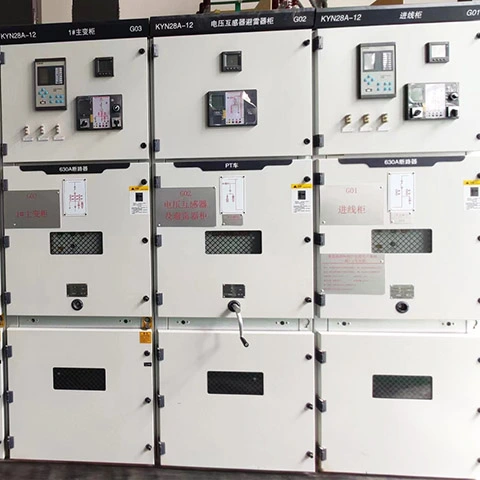

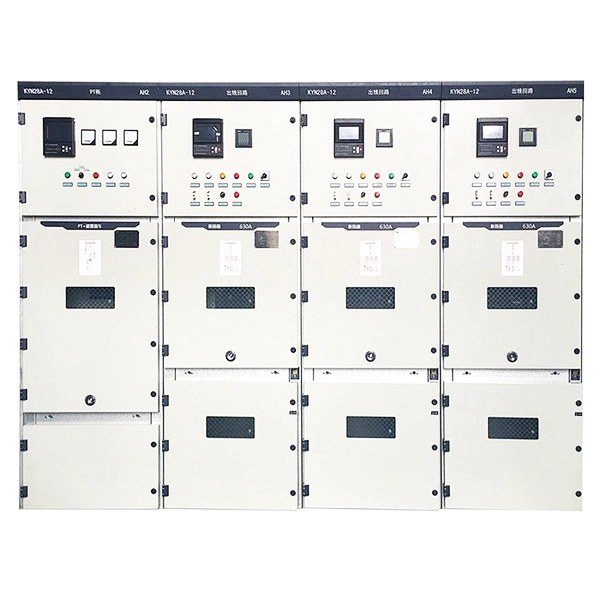

Exposição de produtos
