O que é um quadro de distribuição de média tensão? A Cotenele ajuda você a compreender rapidamente o equipamento principal dos sistemas de distribuição de energia

Você já se perguntou como a energia chega da rede para uma fábrica, um shopping ou um bairro inteiro?

Não é mágica. Tudo se resume a uma peça de equipamento – o quadro de distribuição de média tensão.

A distribuição confiável de energia é importante na indústria, no varejo e nas energias renováveis.

Se você não tiver controle e proteção adequados, mesmo uma pequena falha pode derrubar todo o sistema. Então você terá horas ou dias de inatividade e sérios danos.

É por isso que se familiarizar com os painéis de média tensão é realmente o primeiro passo se você deseja um sistema de energia com o qual possa contar.

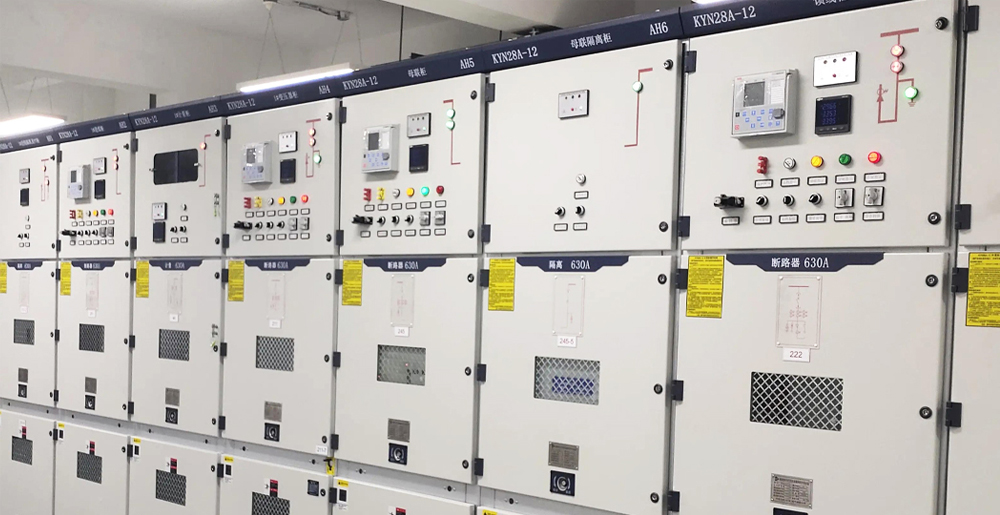

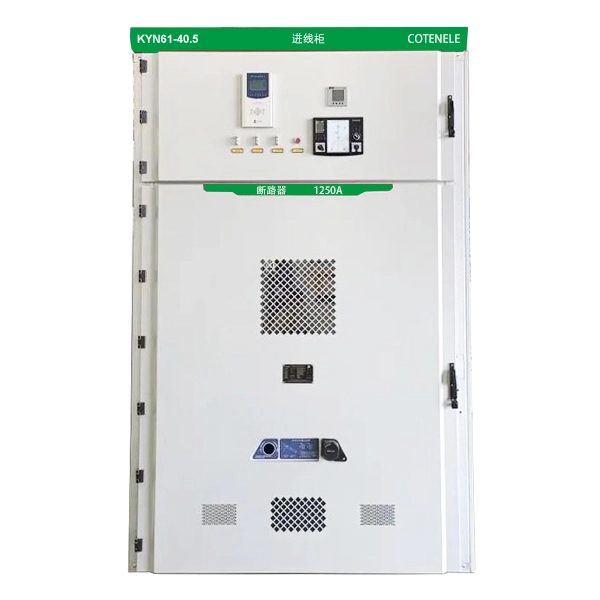

O que um quadro de distribuição de média tensão faz?

Pense em um painel de distribuição de média tensão (geralmente classificado em 12kV ou 35kV) como o centro de controle de sua rede de distribuição.

Ele lida com três coisas principais:

1. Distribuição de energia – Retira eletricidade da rede ou de um transformador e a envia para diferentes linhas de saída que alimentam várias partes de suas instalações.

2. Reação a falhas – Se algo entrar em curto ou sobrecarregar, o painel desarma sozinho, corta a seção defeituosa e impede que os danos se espalhem a jusante.

3. Permitir que as pessoas trabalhem com segurança – Quando você está fazendo manutenção, isso proporciona uma interrupção clara e visível no circuito para que os engenheiros saibam que a linha está desligada e possam trabalhar sem preocupações.

Sem comutadores, sua distribuição de energia se torna imprevisível, insegura e uma dor de cabeça constante.

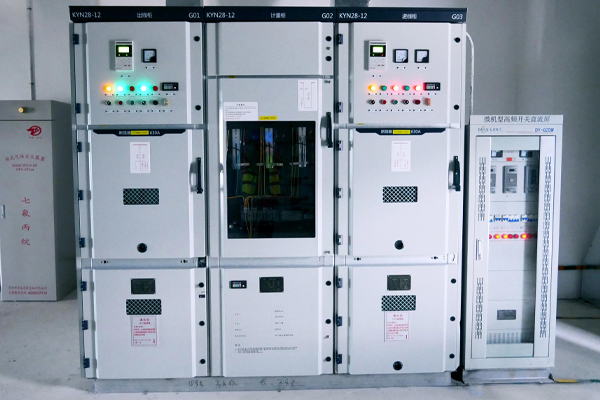

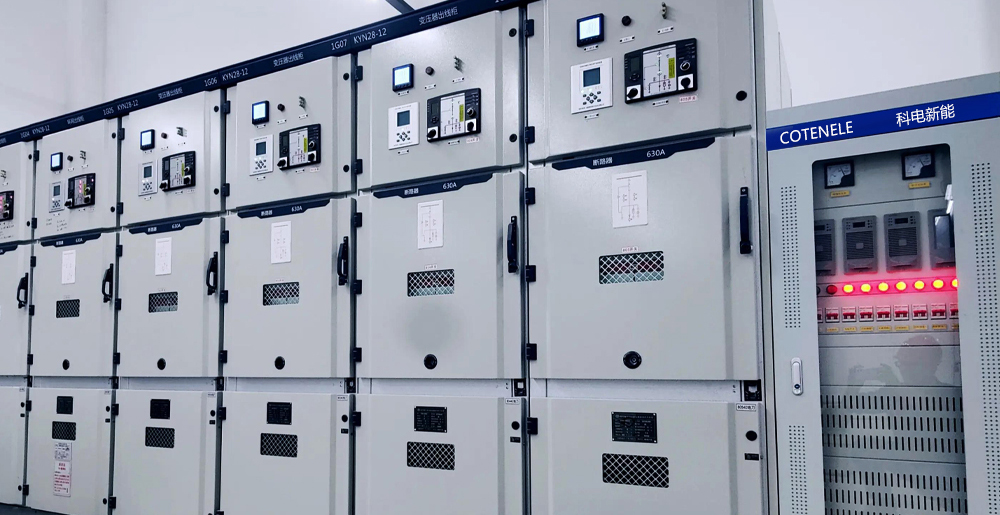

O tipo mais comum: Painel de distribuição extraível KYN28-12

De todos os painéis de média tensão existentes, o KYN28‑12 é o mais comum em subestações e instalações industriais.

Insere-se na família “retirável” ou “extraível”.

Então, por que todo mundo usa isso?

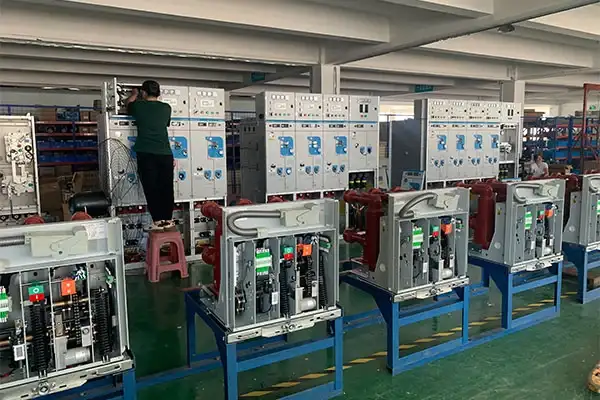

Tudo se resume a como ele é construído. A parte mais importante – o disjuntor a vácuo – fica em um caminhão que pode ser retirado.

Você pode tirar aquele caminhão do gabinete para inspecioná-lo, consertá-lo ou trocá-lo por um novo sem desligar todo o sistema.

Isso por si só reduz muito o tempo de inatividade e torna a manutenção de rotina muito mais simples.

O KYN28‑12 é revestido de metal e utiliza ar como isolamento.

Seus compartimentos principais – disjuntor, barramento, cabo e instrumento – são separados por paredes metálicas aterradas.

Essa configuração revestida de metal significa que, se ocorrer um arco elétrico no interior, ele permanecerá dentro daquele compartimento em vez de saltar para outros.

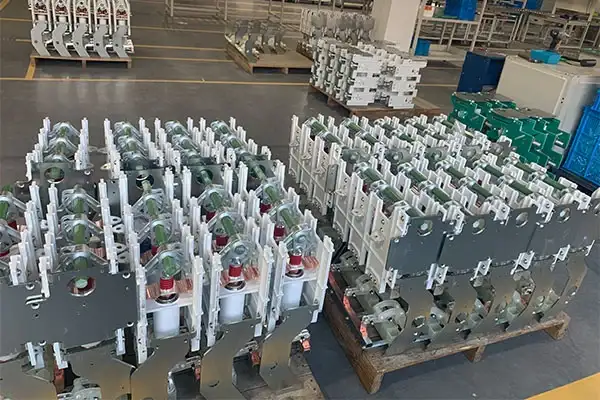

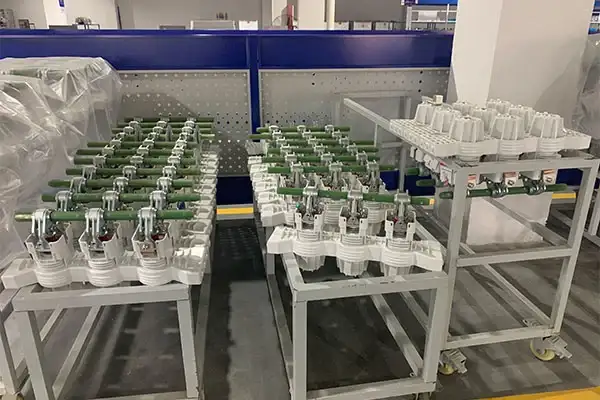

Principais componentes dentro de um quadro de distribuição de média tensão

Aqui está uma olhada no interior de um KYN28‑12 típico. Cada parte aqui tem seu próprio trabalho a fazer.

Depois que todas essas peças funcionarem juntas corretamente, todo o seu sistema de energia se tornará estável, previsível e mais fácil de conviver.

Por que escolher a Cotenele para seu quadro de distribuição de média tensão?

concentra-se na construção de painéis KYN28-12 sólidos para todos os tipos de locais: subestações, plantas industriais, edifícios comerciais (shopping centers, hospitais, data centers) e projetos de energia renovável (parques solares, parques eólicos).

Nosso painel KYN28-12 é:

1. Revestido de metal e extraível – fácil de manter, muito pouco tempo de inatividade

2. Montado e testado na fábrica - cada unidade passa por testes de isolamento, testes de resistência de tensão, verificações de relés e testes de operação mecânica antes de nos deixar

3. Construído com componentes de alta qualidade - usamos marcas confiáveis ​​para disjuntores, TCs, TPs e relés, ou construímos exatamente de acordo com o que você pede

Sistemas integrados têm melhor desempenho

Os estudos da indústria continuam a mostrar a mesma coisa: os sistemas de energia integrados superam as peças isoladas.

Se você projetar seu painel de média tensão, proteção de baixa tensão, transformador e sistema de monitoramento como uma configuração desde o início, você obterá vantagens reais.

Veja as falhas, por exemplo.

Quando algo dá errado, apenas a seção afetada desliga – e não toda a instalação. Todo o resto continua funcionando. Isso é proteção seletiva em ação.

Você também economiza tempo na instalação. Como montamos tudo e testamos em nossa fábrica, você não acaba corrigindo erros de fiação no local. Seu pessoal pode se concentrar em colocar o sistema em funcionamento com mais rapidez.

A operação torna-se simples. Cada dispositivo segue a mesma lógica de proteção. Sem configurações de viagem incompatíveis, sem desligamentos aleatórios. O que você espera que aconteça realmente acontece.

E depois, se precisar expandir, não é grande coisa. A arquitetura do sistema já está lá. Adicionar mais alimentadores ou atualizar a proteção não significa reprojetar tudo.

As instalações que executam uma configuração integrada de proteção MT-LV apresentam menos tempo de inatividade não planejado, menores custos de manutenção e condições mais seguras para suas equipes. É apenas uma maneira mais inteligente de lidar com o poder.

Ganhos mensuráveis ​​que você pode esperar

Ao investir dinheiro em um conjunto de manobra bem construído e em um sistema de energia integrado, você notará mudanças reais e mensuráveis ​​em suas operações diárias.

Menos tempo de inatividade. O disparo seletivo significa que um problema em um alimentador não mata toda a sua linha de produção. Apenas a seção ruim desaparece – todo o resto permanece ativo.

Menores custos de manutenção. Os disjuntores extraíveis são fáceis de inspecionar e substituir. Você pode planejar sua manutenção em vez de sempre enfrentar falhas inesperadas. Isso economiza tempo e dinheiro.

Seu equipamento também dura mais. Uma boa coordenação coloca menos pressão sobre cabos, disjuntores e transformadores. Você não precisa substituí-los com tanta frequência.

A segurança também melhora. Quando você sabe exatamente como e quando os disparos acontecerão, você reduz os riscos de arco elétrico e protege as pessoas que trabalham em seu sistema.

E não negligencie a eficiência energética. Tensão estável significa menos desperdício de energia e menores perdas na linha. Isso atinge diretamente sua conta de luz.

Estas não são apenas reivindicações. As instalações que migraram para sistemas elétricos integrados continuam relatando maior tempo de atividade, operações mais suaves e recuperação mais rápida de falhas. Depois que eles trocam, eles não voltam.

Instalações industriais estão avançando em direção a ecossistemas elétricos integrados

À medida que as fábricas ficam maiores, mais automatizadas e mais exigentes em termos de confiabilidade, os sistemas de energia ficam mais complexos.

Uma arquitetura unificada de proteção MV‑LV reduz o risco, simplifica a coordenação e prepara seu local para atualizações futuras.

Na Cotenele, estamos ajudando a fazer essa mudança acontecer. Oferecemos soluções integradas em alta tensão, baixa tensão e plataformas digitais.

Nosso painel KYN28‑12, disjuntores a vácuo VS1‑12, transformadores de corrente LZZBJ9‑10 e pacotes completos de subestação foram projetados para funcionar como um sistema — e não como uma pilha de peças separadas.
