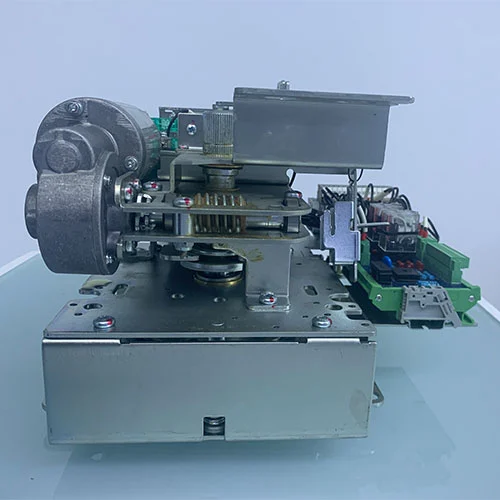

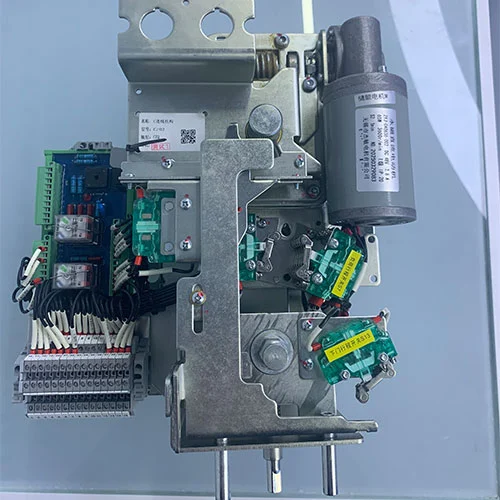

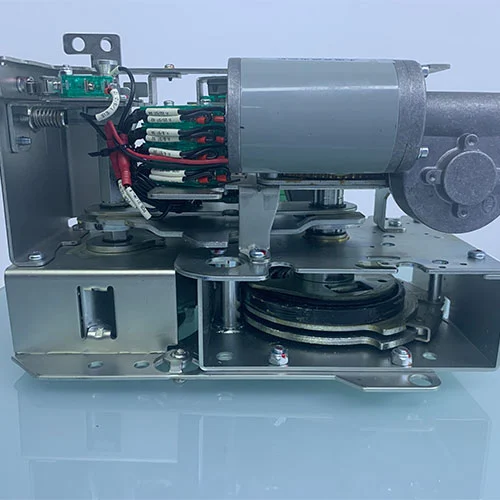

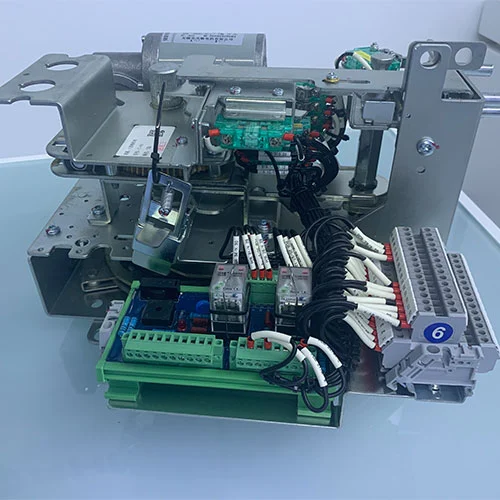

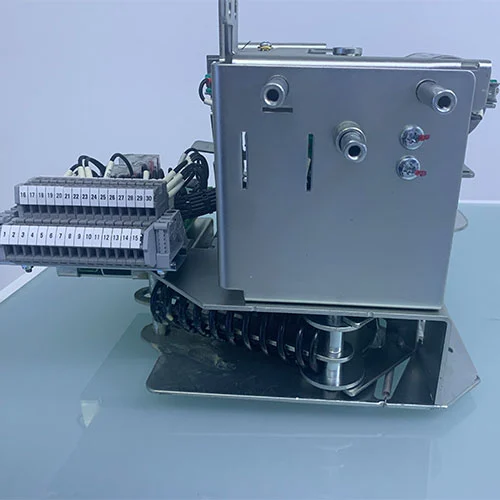

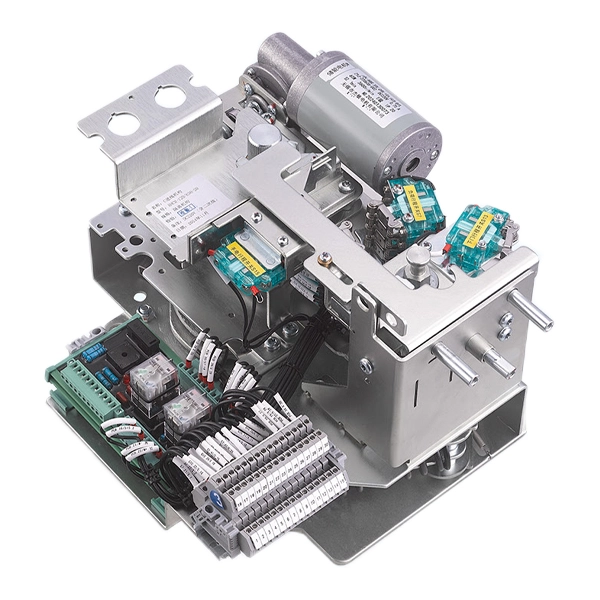

Mecanismo elétrico do painel de distribuição de média tensão 22KV

Nas modernas redes de distribuição de energia de média tensão, as unidades principais em anel (RMUs) são amplamente utilizadas para fornecer fonte de alimentação altamente disponível e confiável. Um dos principais componentes de uma RMU é o mecanismo de operação do disjuntor, que deve ser capaz de realizar operações de fechamento e abertura de forma rápida e segura.

O mecanismo elétrico do painel de distribuição de média tensão de 22kV foi projetado especificamente para aplicações de circuito de entrada de RMUs isoladas a gás ou a ar. É um mecanismo operacional de armazenamento de energia que emprega dois sistemas de molas independentes: uma mola de tensão para fechamento e uma mola de compressão para abertura.

A mola de fechamento armazena energia girando uma manivela (manualmente) ou sendo acionada por um motor; assim que a trava de fechamento é acionada, a mola libera imediatamente a energia.

Durante a operação de fechamento, a mola de abertura armazena simultaneamente energia e depois permanece em estado de espera, pronta para responder aos comandos de abertura subsequentes.

Os principais recursos incluem

Tanto do tipo de operação manual quanto elétrica para carregamento e disparo.

Botões separados com capas protetoras montadas no painel do, evitando a entrada de poeira e operação inadvertida.

Capacidade de intertravamento quando combinada com um mecanismo isolador, garantindo controle de sequência seguro.

Função de religamento automático (quando necessário) e lógica antibombeamento para evitar múltiplas operações.

O produto está em conformidade com a norma relevante GB 1984‑2014 (disjuntores CA de alta tensão) e GB/T 1985‑2023 (seccionadores CA de alta tensão e interruptores de aterramento).

Modelo

Quais são os princípios de funcionamento e mecanismos de funcionamento desta organização?

O princípio de funcionamento do mecanismo elétrico do painel de distribuição de média tensão 22KV está de acordo com o armazenamento e liberação rápida de energia mecânica.

Armazenamento de energia (carregamento)

Carregamento manual: Uma alça dedicada é inserida no eixo de carregamento localizado na parte inferior direita do mecanismo. Girar a alça no sentido horário gira o eixo, que tensiona a mola de fechamento por meio de uma engrenagem ou sistema de came. Quando a mola passa pelo ponto "acima do centro", ela trava na posição carregada, acompanhada por um "clique" sonoro e um indicador visual (por exemplo, um eixo giratório que ativa um microinterruptor).

Carga elétrica: Quando a tensão de controle é aplicada, o motor elétrico aciona automaticamente o mecanismo de carga até que a mola de fechamento esteja totalmente tensionada. Nesse ponto, o circuito do motor é interrompido por um microinterruptor, e a mola permanece travada, pronta para fechar.

Fechando Operação

Fechamento manual: Pressionar o botão verde (protegido por uma tampa transparente no painel) libera mecanicamente a trava de fechamento. A mola de tensão libera energia rapidamente, faz o fuso girar e move os contatos do disjuntor para a posição fechada. Ao mesmo tempo, esta ação comprimirá a mola de abertura, armazenando energia para a próxima abertura.

Fechamento elétrico: A energização da bobina de fechamento (solenóide) puxa uma armadura que libera a trava de fechamento, produzindo a mesma ação mecânica do fechamento manual. Após o fechamento, o mecanismo pode começar imediatamente a recarregar a mola de fechamento (se o religamento automático estiver configurado), mas um intertravamento impede um segundo fechamento até que o disjuntor seja aberto e as condições adequadas sejam atendidas.

Operação de abertura

Abertura manual: Pressionar o botão vermelho libera a trava de abertura. A compressão do atuador abre a extensão da mola, acionando o mecanismo de operação para separar os contatos.

Abertura elétrica: energize a bobina de abertura (eletroímã) do mecanismo de operação, acione a trava de abertura, solte a mola de abertura e desconecte o circuito do disjuntor.

Este mecanismo de operação possui um dispositivo de intertravamento mecânico que evita a ocorrência de comandos simultâneos de fechamento e abertura, e também garante que a chave de isolamento (se presente) esteja na posição correta antes que o disjuntor possa ser acionado.

Instruções de operação

Verificações Preliminares

Certifique-se de que o mecanismo esteja montado corretamente no quadro e que toda a fiação secundária (para operação elétrica) seja precisa e segura.

Verifique se os botões montados no painel (verde para fechar, vermelho para abrir) estão equipados com suas tampas protetoras e se os indicadores de operação (por exemplo, "carregado/descarregado") estão visíveis.

Carregamento (armazenamento de energia)

Manual: Insira a alça de operação na tomada de carregamento (lado inferior direito). Gire no sentido horário continuamente até ouvir um "clique" distinto e o indicador de carga mostrar "carregado". Remova a alça.

Elétrico: Aplique energia de controle ao mecanismo. O motor funcionará automaticamente até que a mola esteja totalmente carregada e pare. Em seguida, confirme se a luz indicadora de 'carregado' está acesa.

Fechando o disjuntor

Manual: Levante a tampa protetora do botão verde e pressione-a com firmeza. O disjuntor deverá fechar e o indicador de posição “fechado” deverá aparecer. A mola de abertura agora é carregada automaticamente.

Elétrico: Envie um comando de fechamento (por exemplo, de um controle remoto ou relé de proteção) para a bobina de fechamento. O disjuntor fecha; verifique a indicação de posição.

Abrindo o disjuntor

Manual: Levante a tampa protetora do botão vermelho e pressione-a com firmeza. O disjuntor abre; confirme a indicação "aberto".

Elétrico: Envia um comando de abertura para a bobina de abertura. O disjuntor abre.

Após a operação

Após uma operação de fechamento, o mecanismo poderá recarregar automaticamente a mola de fechamento se a alimentação do motor estiver presente. Isto prepara o disjuntor para um ciclo subsequente de fechamento-abertura.

Sempre observe os indicadores de status e respeite quaisquer condições de intertravamento (por exemplo, posição do isolador) antes de operar.

O mecanismo operado por mola fornece um controle robusto, confiável e seguro para disjuntores em linhas de entrada da RMU. este mecanismo elétrico de painel de distribuição de média tensão de 22KV

combinação de molas de tensão e compressão, operação manual e elétrica e intertravamentos integrados atende aos requisitos das modernas redes de distribuição. A vida mecânica deste mecanismo é superior a 10.000 operações e está em conformidade com os padrões internacionais, o que pode garantir desempenho de longo prazo e segurança operacional.

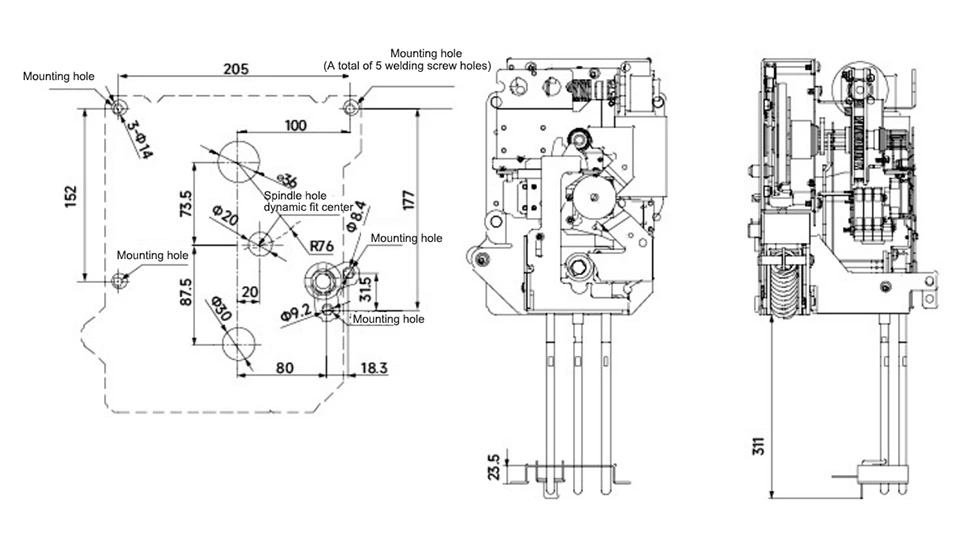

Aparência e dimensões

Aplicativos

Linhas de entrada de RMUs de média tensão, GIS e AIS.

Projetos de energia renovável: parques eólicos, estações solares fotovoltaicas.

Projetos ferroviários e metroviários que exigem alta segurança operacional.

Redes de distribuição industriais e municipais.

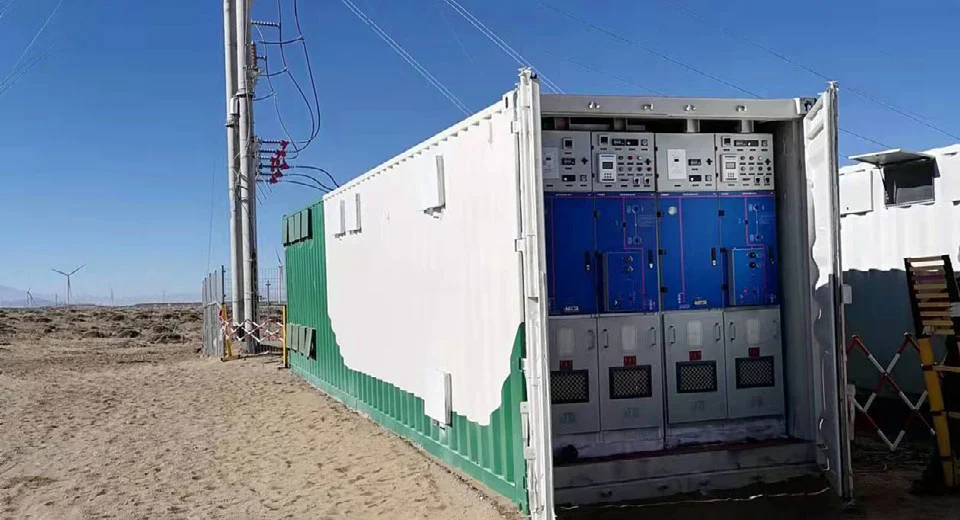

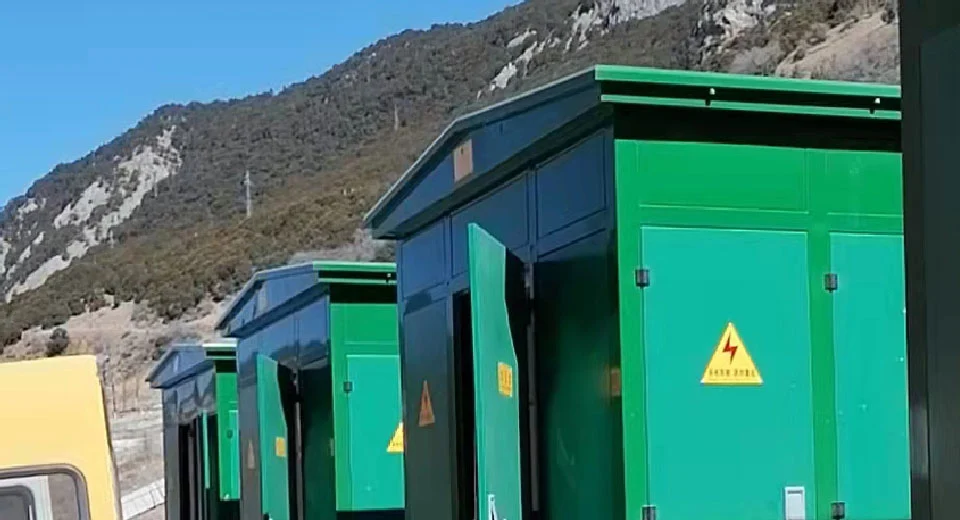

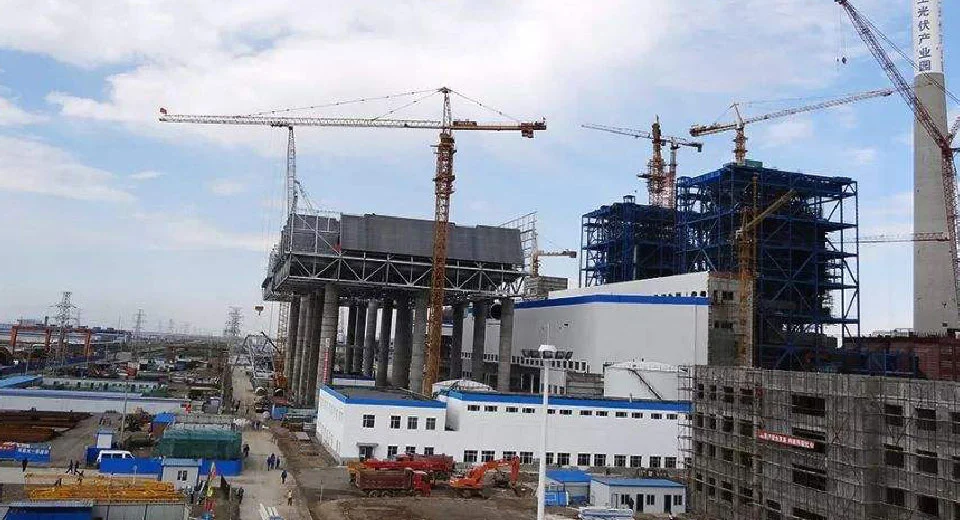

Referências do Projeto

Guojiawan 110kV – 35kV Painel isolado a gás – Projeto de parque eólico.

Subestação de 110kV da Mina de Ouro Ayni, Tadjiquistão – Distribuição de energia de alta confiabilidade.

Projeto Fotovoltaico Híbrido Pasto-Solar Maqu 200MW – Mecanismo de religamento automático aplicado.

Por que escolher a Cotenele?

• Fabricante Especialista:Mais de 6 anos de experiência em componentes principais de painéis de manobra de 12kV a 40,5kV.

• Qualidade Certificada:ISO9001/ISO14001/ISO18001; produtos testados pelas autoridades nacionais.

• Histórico comprovado:Fornecimento de mecanismos de comutação de média tensão para projetos eólicos, solares e ferroviários nacionais e internacionais.

• Tecnologia Inovadora:O desenvolvimento contínuo de mecanismos de manobra isolados a gás ecológicos da série RHSV garante estabilidade e segurança.

A Cotenele está empenhada em fornecer mecanismos de comutação de alta fiabilidade, longa vida e seguros, satisfazendo os requisitos das modernas redes de distribuição e aplicações de energia renovável.
