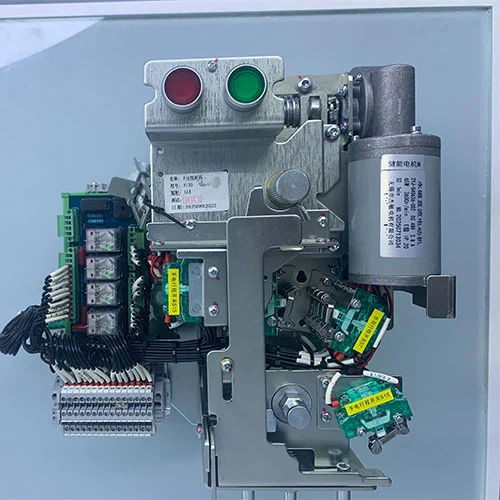

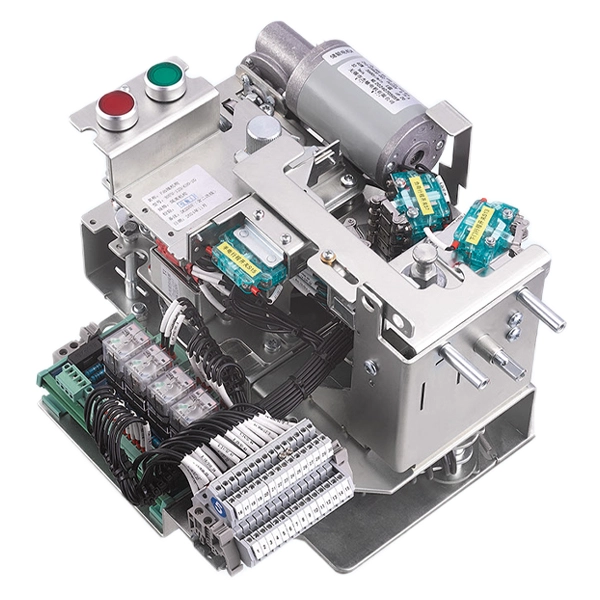

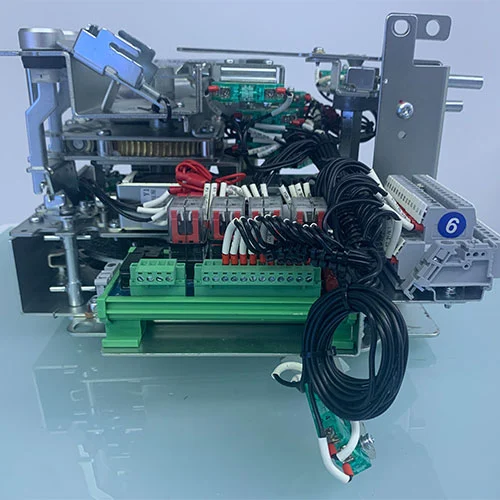

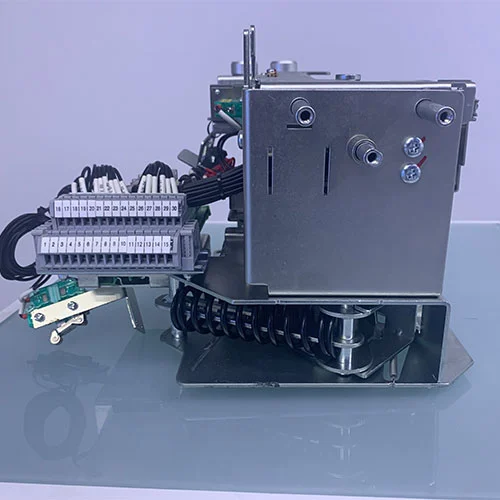

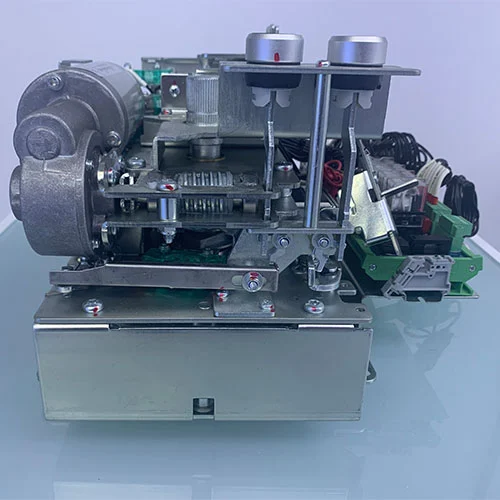

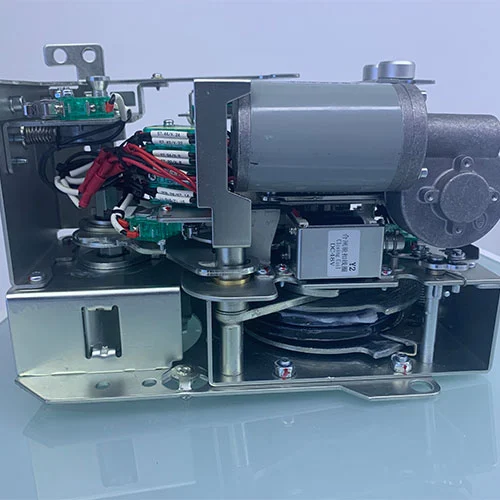

Mecanismo operacional 11KV para unidade principal de anel MT

Geralmente, existem dois métodos de isolamento para unidades principais de anel, um é unidades principais de anel isoladas a gás e o outro são unidades principais de anel ecologicamente corretas.

A unidade principal de anel isolada a gás usa principalmente gás SF6 como meio de isolamento, enquanto a RMU ecologicamente correta geralmente usa vácuo ou gases ecologicamente corretos, como ar seco ou gases mistos ecologicamente corretos, bem como materiais sólidos, como resina epóxi e borracha de silicone como o meio de isolamento. O mecanismo operacional de 11KV para a unidade principal de anel MV é o componente principal que aciona o dispositivo de comutação para realizar operações de abertura e fechamento nessas unidades principais de anel.

Sua confiabilidade, facilidade operacional e nível de automação afetam diretamente o desempenho do equipamento. Particularmente na unidade combinada de chave de carga-fusível (unidade F) responsável pela proteção do transformador, seu mecanismo de operação - comumente referido como "mecanismo F" - não apenas executa operações de comutação de rotina, mas também realiza a tarefa crítica de cooperar com o fusível para completar a proteção contra falhas.

Modelo

O que é um mecanismo de saída (mecanismo F)?

O mecanismo F é o componente principal dedicado ao controle da combinação de uma chave seccionadora de carga e um fusível na unidade de saída. A função principal do mecanismo de saída é executar operações de abertura e fechamento da chave seccionadora de carga, o que pode garantir coordenação confiável e intertravamento com o fusível, alcançando assim a interrupção segura do circuito sob condições normais de comutação e falha. Integrando componentes como a interface da alavanca de operação, mola de armazenamento de energia, ligações de transmissão, interruptores auxiliares, intertravamentos e um módulo de operação elétrica, o mecanismo F atua tanto como o “músculo” que aciona o dispositivo de comutação quanto como o “cérebro” que impõe o sequenciamento adequado e a lógica de segurança, garantindo operação confiável e proteção para o alimentador de saída.

Quais são as funções deste mecanismo operacional?

O mecanismo operacional de 11KV para unidade principal de anel MT é usado principalmente para controlar a chave de carga e a unidade de combinação de fusíveis (unidade F) para garantir a operação segura e confiável do sistema. Suas principais funções incluem os três aspectos a seguir:

1. Controle e Operação:Fornece modos de operação manual ou elétrica, permitindo a "operação de três vias" da chave de carga (abrir, fechar e aterrar).

Os operadores podem controlar com segurança os interruptores internos do circuito de alta tensão através da alavanca de operação ou dos botões do painel, permitindo a comutação e manutenção diária da linha.

2. Coordenação de Proteção:Esta é a função central e mais exclusiva do mecanismo F: quando ocorre uma falha de curto-circuito no transformador ou linha a jusante, o fusível queima e seu mecanismo de disparo ativa o mecanismo F, forçando o interruptor de carga a desarmar imediatamente.

Principais Objetivos:

1. Interrupção da corrente de falha:O fusível e o mecanismo F trabalham juntos para isolar rapidamente a corrente de curto-circuito.

2. Prevenção da operação monofásica:A chave de carga desliga simultaneamente a alimentação trifásica, evitando o funcionamento monofásico ou bifásico do transformador quando alguns fusíveis estiverem queimados, protegendo assim a segurança do equipamento.

3. Desconexão Visual:Após o disparo do interruptor de carga, é formada uma desconexão visual, facilitando a localização da falta e as operações de manutenção.

3. Intertravamento e Segurança:O mecanismo F integra um dispositivo de intertravamento de cinco prevenção, usando lógica mecânica precisa para evitar operação incorreta:

Quando a chave de carga está fechada, evita o fechamento da chave de aterramento.

Quando a chave de aterramento está fechada, ela impede o fechamento da chave de carga.

Em alguns projetos, a porta do gabinete só pode ser aberta depois que a chave de carga for desconectada.

Isso garante a segurança dos operadores e equipamentos, servindo como última linha de defesa do sistema de distribuição de energia de alta tensão.

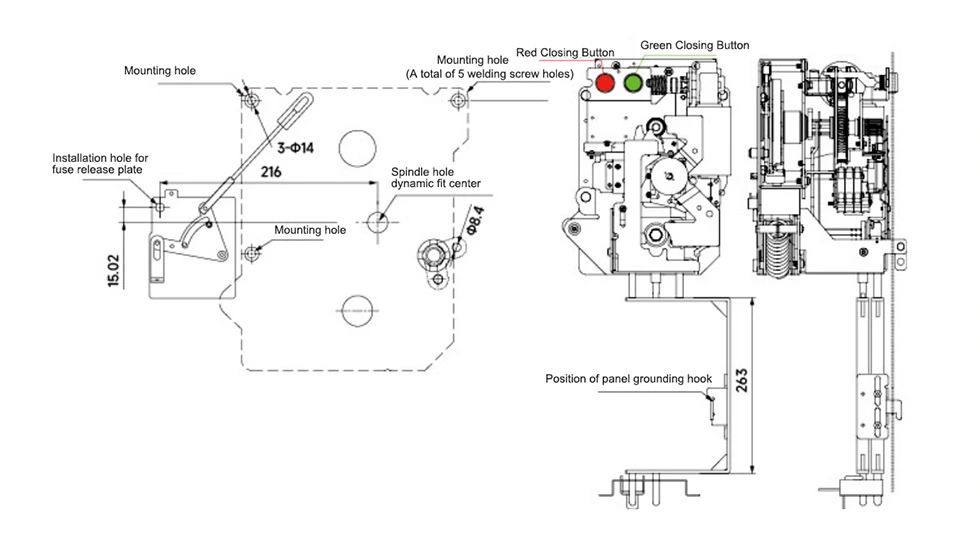

Aparência e dimensão

Perguntas frequentes

Q1: O mecanismo operacional de 11KV para unidade principal de anel MT suporta compras em massa?

A1: Sim, fornecemos diretamente de nossa fábrica e podemos fornecer personalização OEM e soluções de compra em massa.

Q2: O produto atende aos padrões de comutação de alta tensão?

A2: Sim, esta série de produtos atende aos requisitos de padrões e especificações relevantes, como GB16926-2009 "Dispositivo de combinação de fusível de chave de carga CA de alta tensão".

Q3: É fornecido suporte técnico e orientação de instalação?

A3: Fornecemos orientação técnica no local, instalação e suporte de comissionamento para garantir um uso tranquilo por nossos clientes.

Por que escolher a Cotenele?

1. Fabricante chinês, fornecimento direto da fábrica, vantagem de preço significativa

2. Componentes principais desenvolvidos de forma independente, múltiplas patentes e testes de tipo

3. Alta confiabilidade, segurança e baixos custos de manutenção

4. Aplicado com sucesso em projetos de energia de grande escala, tanto a nível nacional como internacional

5. Serviço pós-venda abrangente, fornecendo suporte técnico e treinamento

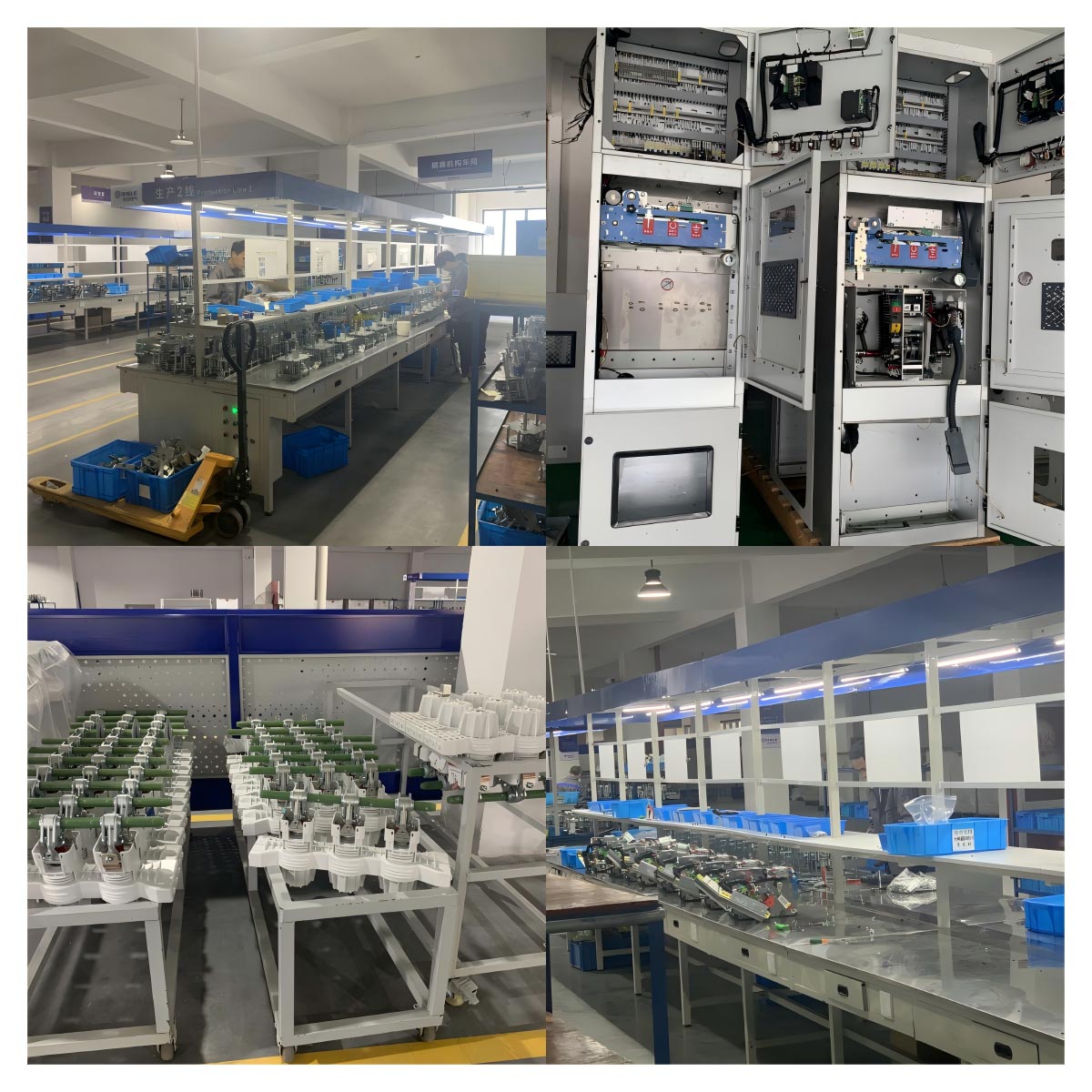

Exposição de produtos
