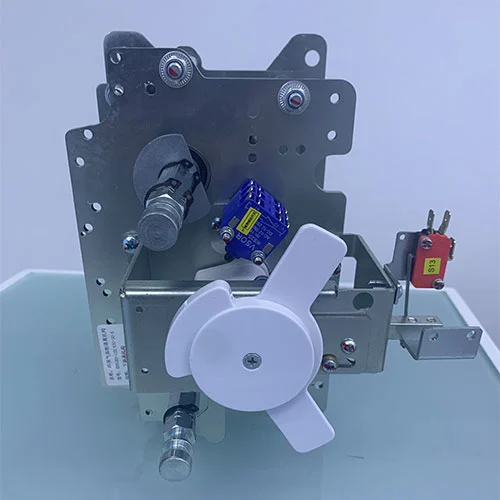

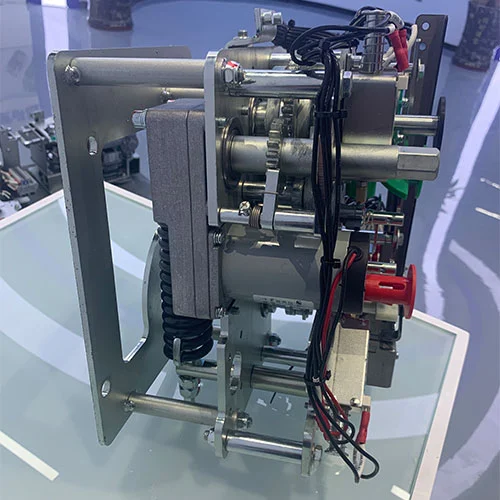

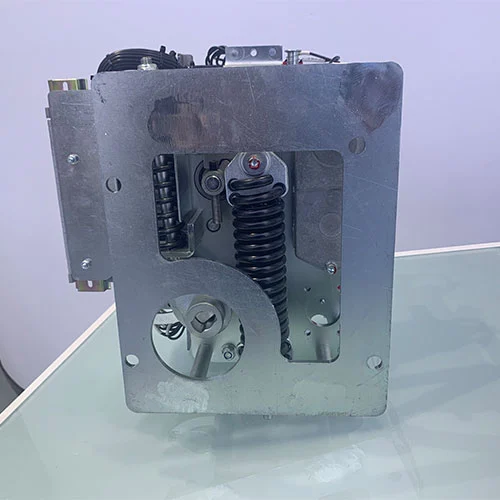

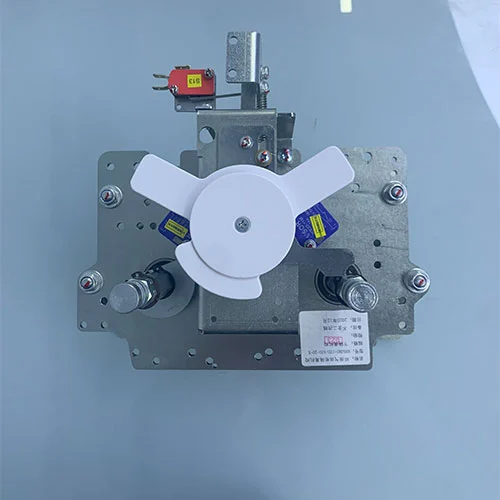

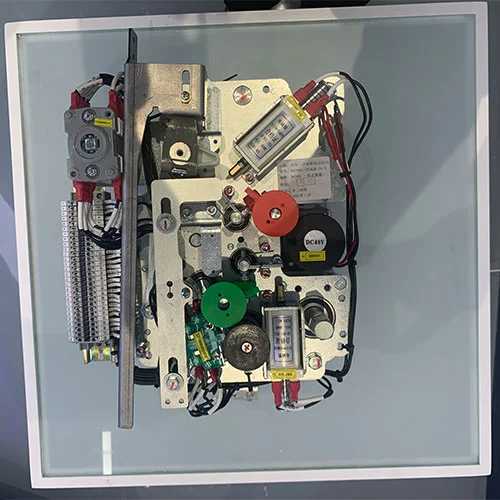

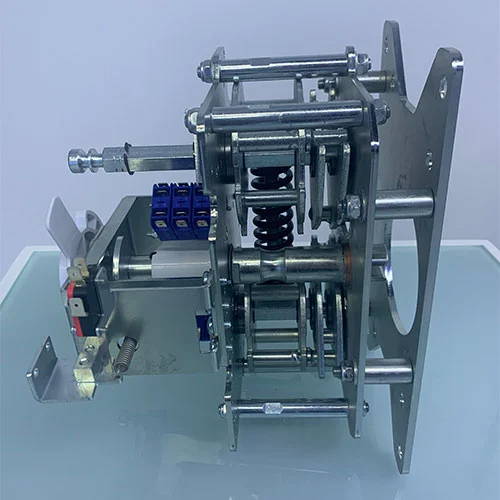

Mecanismo isolador de disjuntor de média tensão 11KV
Cotenele é um dos principais parceiros da State Grid Corporation da China, nossos produtos, como unidades principais de anel de média tensão e comutadores ecológicos, são amplamente populares em seus projetos de distribuição de energia de média tensão. O mecanismo isolador de disjuntor de média tensão KDVM-12 / 630-20-S série 11KV fabricado pela Cotenele é um equipamento correspondente adequado para as operações de fechamento e abertura de disjuntores em unidades principais de anel de média tensão recarregáveis. de padrões e especificações relevantes, como GB1984-2014 "Disjuntores CA de alta tensão" e GB/T1985-2023 "Seccionadores CA de alta tensão e chaves de aterramento".
As Unidades Principais em Anel (RMUs) são amplamente utilizadas para fornecimento de energia confiável em redes de distribuição de energia de média tensão, como redes elétricas urbanas, parques industriais e complexos comerciais. A Contenele Company está comprometida há muito tempo com a pesquisa e desenvolvimento de componentes principais para este tipo de unidades principais de anel de média tensão e painéis ecológicos.
O mecanismo isolador do disjuntor de média tensão 11KV é um componente central da RMU e do painel de distribuição ecológico ou do painel isolado a gás. Os mecanismos operacionais que fabricamos têm recebido muitos elogios de nossos clientes por muitos anos. Esses mecanismos operacionais são divididos em dois tipos: manual e elétrico com base em modelos de controle, o que garante uma distribuição de energia flexível, segura e eficiente.
Modelo e significado
| KD | VM | 40.5 | 630 | 20 | S |
| Empresa código |
Mecanismo de operação do disjuntor a vácuo | Avaliado tensão |
Avaliado atual |
Corrente suportável nominal de curto período | Isolador superior |
Definição de mecanismo operacional
O mecanismo isolador do disjuntor de média tensão 11KV é a unidade de execução de energia do quadro de distribuição de média tensão. É um componente mecânico que fornece a energia necessária para a abertura e fechamento dos contatos principais de dispositivos de manobra, como chaves de carga, disjuntores e seccionadoras.
Possui quatro partes principais, incluindo componentes de armazenamento de energia (normalmente molas), ligações de transmissão, sistemas de travamento e contatos auxiliares.
O mecanismo de operação converte força manual ou energia elétrica em movimento mecânico controlado, o que pode garantir uma operação precisa e rápida de interruptores de média tensão. Os mecanismos de operação geralmente apresentam mecanismos de mola de armazenamento de energia que podem ser carregados manualmente com alças de operação ou eletricamente por meio de motores, o que permitirá o controle local e remoto.
Escopo de aplicação
O mecanismo isolador do disjuntor de média tensão 11KV é amplamente utilizado em vários tipos de painéis de média tensão e RMUs:
Unidades principais de anel
O mecanismo operacional é o componente principal da RMU frequentemente usado para controlar a operação do disjuntor ou seccionador a vácuo. O mecanismo operacional do disjuntor e o mecanismo operacional da chave isolante geralmente são combinados para uso em uma RMU compacta.
Aparelhagem Isolada a Gás
Comumente conhecidos como painéis cheios de gás, utilizam gás SF6 para isolamento e extinção de arco, exigindo mecanismos operacionais selados.
Aparelhagem Ecológica
Painéis ecológicos de nova geração que utilizam isolamento sólido ou gases ecológicos em vez de SF6, como o painel com isolamento sólido e o painel ecológico com mecanismos operacionais especializados.
Quadro de distribuição em invólucro metálico tipo fixo
Como o painel da série HXGN, amplamente utilizado em sistemas de distribuição de energia rural e urbana e atualização da rede elétrica.
Esses mecanismos operacionais são adequados em vários ambientes de forma confiável, de -40°C a +40°C, com grau de proteção até IP3X garantindo proteção contra entrada de poeira e água
Classificação dos Mecanismos Operacionais
O mecanismo operacional na unidade principal em anel é geralmente classificado de acordo com as unidades funcionais que atende. Cada tipo de unidade possui características e áreas de aplicação específicas.
Unidade C (Unidade de Chave de Carga)
A unidade C é equipada com um mecanismo de chave seccionadora de carga, normalmente usando um mecanismo de armazenamento de energia de mola única para operações de fechamento e abertura sob corrente de carga normal. Ele serve como unidade de entrada, controlando a fonte de alimentação principal e entrando na distribuição de energia. O mecanismo tipo C possui eixo de operação independente para a chave de carga e pode ser equipado com operação motorizada para controle remoto.
Unidade V (Unidade de Disjuntor)
A unidade V contém um mecanismo de disjuntor a vácuo, utilizando armazenamento de energia de mola de tensão para fechamento e armazenamento de energia de mola de compressão para operações de abertura. Este mecanismo oferece alta capacidade de interrupção para correntes de curto-circuito e inclui funcionalidade anti-bombeamento para evitar falhas de travamento. As unidades V são usadas para aplicações de entrada e saída onde são necessárias proteção aprimorada e operação frequente.
Unidade G (mecanismo seccionador/chave de aterramento)
A unidade G refere-se ao mecanismo seccionador e interruptor de aterramento, empregando o princípio de liberação central da mola de compressão. Ele fornece lacunas de isolamento visíveis para segurança de manutenção e normalmente é intertravado com a chave principal. O mecanismo possui posições de eixo de operação separadas para seccionador (lado direito) e chave de aterramento (lado esquerdo), com indicação mecânica clara.
Unidade F (unidade de combinação de chave seccionadora de carga e fusível)
A unidade F combina um mecanismo de interruptor de carga com proteção por fusível, normalmente usando um mecanismo de mola dupla (tipo A), onde uma mola é para fechamento e outra para abertura. Quando um fusível queima, seu percussor aciona o mecanismo para abrir todas as três fases simultaneamente, evitando a monofase. Esta unidade é o alimentador de saída padrão para proteção de transformadores.
Mecanismo de entrada
O mecanismo de entrada é o dispositivo operacional na entrada de energia do sistema de distribuição, normalmente implementado como unidade C (chave de carga) ou unidade V (disjuntor), dependendo dos requisitos. Ele controla o fornecimento de energia total para todo o conjunto de manobra e deve lidar com segurança com a corrente de carga total.
Mecanismo de saída
O mecanismo de saída controla e protege circuitos de distribuição individuais, normalmente implementados como unidade F (combinação de interruptor de carga-fusível) para alimentadores de transformadores ou unidade V para requisitos de maior capacidade. Ele deve disparar seletivamente em falhas a jusante enquanto mantém o fornecimento para circuitos saudáveis.

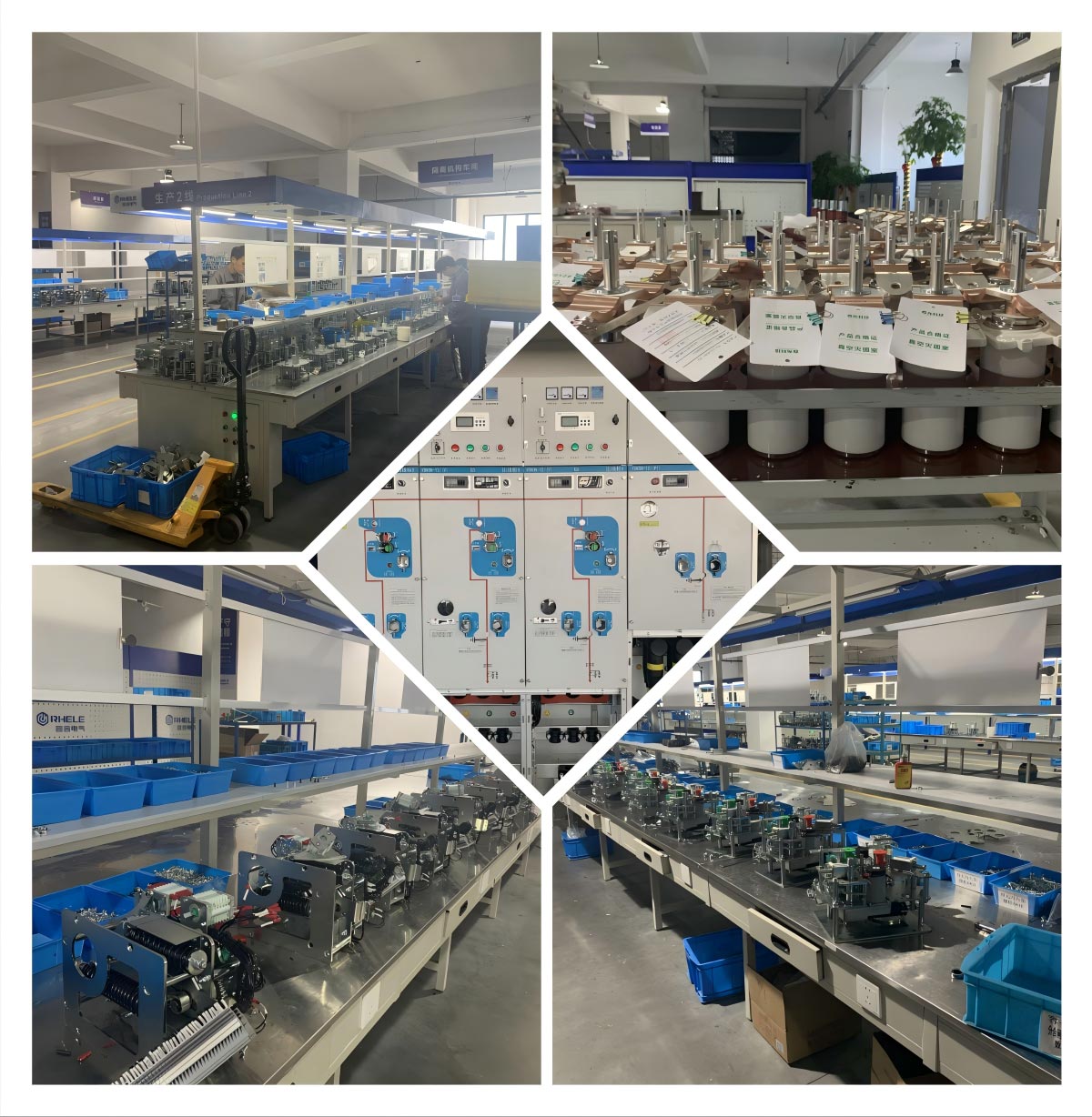

Oficina de Produção

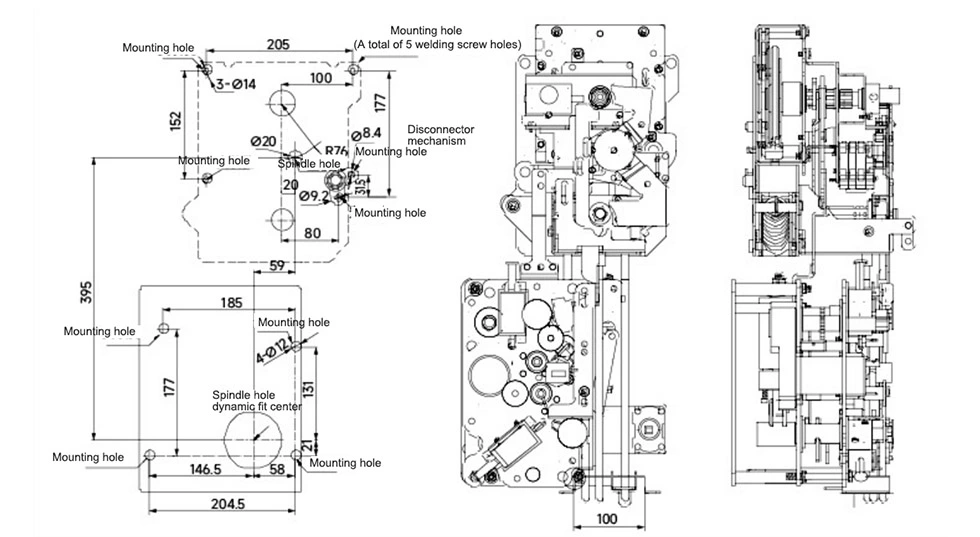

Aparência e Dimensões

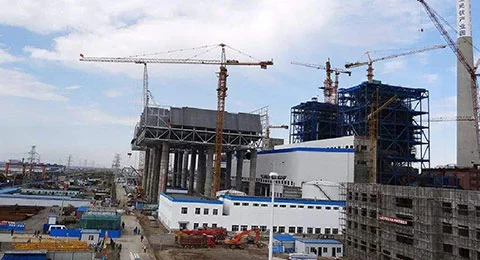

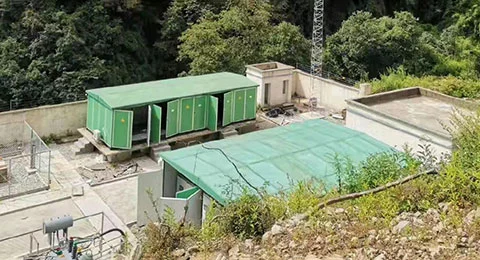

Experiência real em projetos
Os produtos Cotenele têm sido aplicados em vários projetos de energia e energia de grande escala, incluindo:

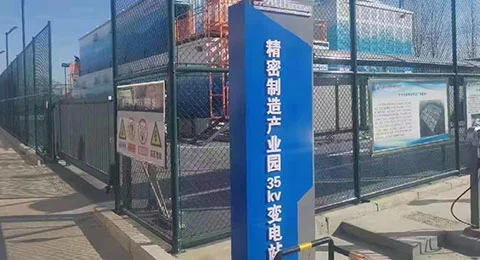

Subestações de 110kV e sistemas de manobra isolados a gás de 35kV
Projetos de energia eólica offshore (China Resources Power)

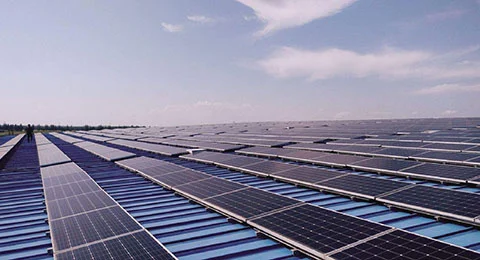

Projetos de base fotovoltaica de 1.600 MW em Qinghai

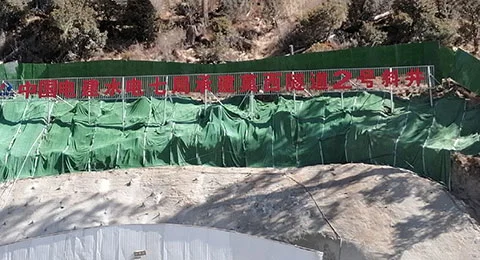

Projetos de infraestrutura ferroviária (China Railway / PowerChina)
Sistemas de energia de mineração no exterior (projeto de mina de ouro no Tajiquistão)
Perguntas frequentes
1. O que é o mecanismo isolador do disjuntor de média tensão de 11kV?
É a unidade operacional principal em quadros de média tensão, responsável pela abertura e fechamento de disjuntores, chaves seccionadoras em carga e seccionadoras. Ele converte energia manual ou elétrica em movimento mecânico preciso, garantindo uma operação segura e confiável sob condições normais e de falha.
2. Que normas cumpre este mecanismo?
GB1984-2014: Disjuntores CA de alta tensão
GB/T1985-2023: Seccionadores CA de alta tensão e chaves de aterramento
Fabricado sob sistemas certificados ISO9001, ISO14001 e ISO45001.
3. Que apoio a Cotenele oferece aos compradores?
Fichas técnicas e desenhos
Orientação de instalação
Personalização e marca OEM
Entrega rápida para pedidos em grandes quantidades
Adequado para empreiteiros EPC, fabricantes de painéis e distribuidores globais.
