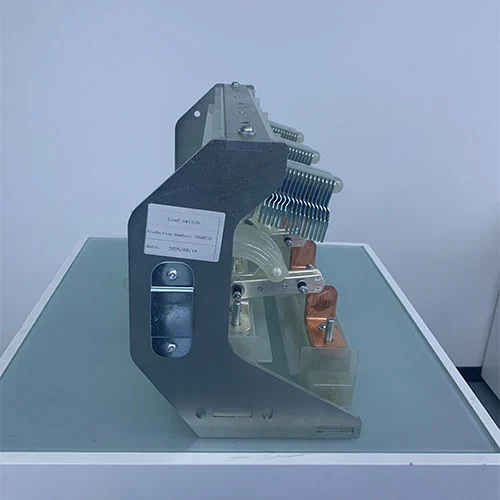

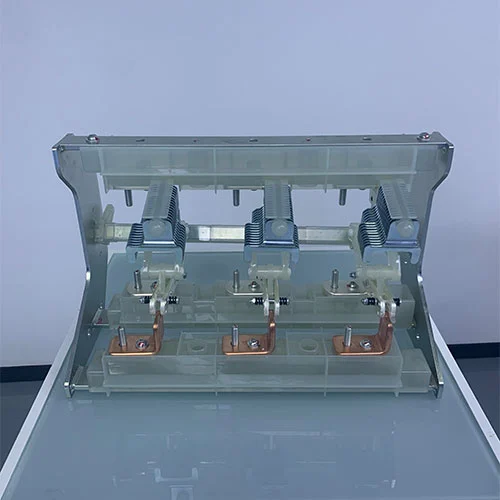

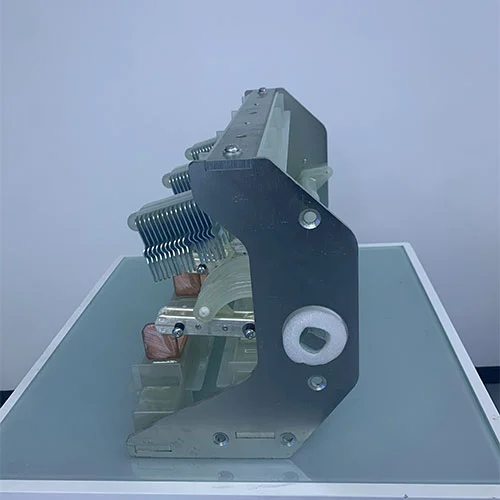

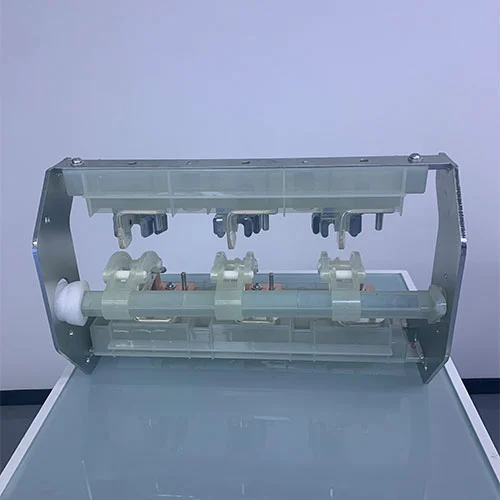

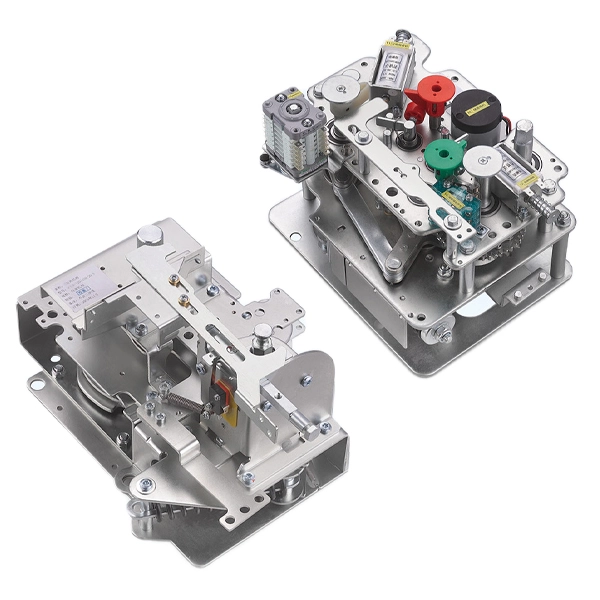

Interruptor de carga da unidade principal de anel de média tensão 11KV

A chave de carga da unidade principal de anel de média tensão de 11kV é o componente principal em uma unidade de rede em anel usada para controlar a chave de corrente nominal. A Cotenele fornece switches de carga altamente confiáveis ​​e soluções de unidades de rede em anel.

Corrente suportável de curta duração: Corrente suportável de curta duração do circuito principal até 20kA (4s), 25kA (3s); chave de aterramento corrente suportável de curta duração 20kA (4s).

Vida mecânica: Chave de carga 5.000 operações, chave de aterramento 3.000 operações.

Conformidade padrão: GB3804-2017, GB16926-2009, GB/T1985-2023.

Modelo e significado

O que é uma chave seccionadora de carga?

É um dispositivo de comutação mecânico geralmente montado em uma unidade principal de anel ou em um conjunto de válvula isolado a gás, capaz de criar, transportar e interromper correntes elétricas em condições normais de circuito. O que inclui operar sob condições como correntes de carga, condições sem carga ou pequenas correntes indutivas (como energizar um transformador).

A chave seccionadora de carga é diferente da seccionadora. Geralmente é usada para lidar com o estresse elétrico de interromper o fluxo de energia quando o sistema está funcionando normalmente. está equipado com um sistema de extinção de arco para extinguir com segurança o arco elétrico gerado quando os contatos se separam sob carga. Os métodos comuns de extinção de arco incluem interrupção a vácuo, imersão em gás SF6 ou compressão de ar (tipo puffer).

Principais funções e funções de uma chave seccionadora sob carga

A função mais importante de uma chave seccionadora de carga é o controle operacional e não a proteção contra falhas. Suas funções principais incluem:

Corrente de carga de comutação:Uma função principal da chave seccionadora de carga é conectar e desconectar circuitos que transportam sua corrente operacional normal com segurança. para que os operadores energizem ou desenergizem seções da rede elétrica, como transformadores ou anéis de cabos, para manutenção ou reconfiguração de rotina.

Transporte atual:A chave seccionadora em carga pode transportar continuamente a corrente nominal sem superaquecer quando está fechada, garantindo uma transmissão eficiente de energia através da RMU.

Resistindo a falhas:Uma chave seccionadora de carga deve ser robusta o suficiente para suportar as imensas tensões eletromagnéticas e térmicas de uma corrente de falha que flui através dela até que um dispositivo de proteção a montante (como um fusível ou disjuntor) elimine a falha porque não pode interromper uma falha de curto-circuito, que é chamada de capacidade de "falha".

Fornecendo isolamento:Muitos interruptores de carga são projetados para fornecer um ponto de isolamento visível ou confiável, garantindo que o equipamento downstream seja desconectado com segurança da fonte de energia durante a manutenção.

Onde este produto pode ser usado?

O interruptor de carga da unidade principal de anel de média tensão 11KV é o carro-chefe das unidades principais de anel e é amplamente usado em redes de distribuição de média tensão (normalmente até 24kV ou 40,5kV).

Proteção do Transformador (com Fusíveis):Uma chave seccionadora de carga é frequentemente combinada com fusíveis de média tensão na unidade principal do anel da unidade F para proteger os transformadores de distribuição. A chave seccionadora de carga controlará o circuito de funcionamento normal, enquanto a alça do fusível interromperá qualquer corrente de falha.

Troca de cabo:A chave seccionadora de carga cria redes de circuito fechado por meio de cabos de alimentação de entrada e saída.

Compatibilidade com isolamento moderno:

RMUs isoladas com SF6:As chaves seccionadoras sob carga são comumente usadas em unidades principais de anel isoladas com gás hexafluoreto de enxofre. O SF6 possui excelente desempenho de isolamento e auxilia na extinção do arco, que possui características de tamanho compacto e invólucro vedado.

RMUs Ecologicamente Corretas:Com o esforço para reduzir as emissões de SF6, os interruptores de carga são agora implantados com sucesso em ambientes "verdes" ou ecologicamente corretos, usando meios isolantes alternativos, como ar seco, nitrogênio ou misturas de fluoronitrila. Projetos modernos otimizam a estrutura de contato para garantir a extinção confiável do arco nesses gases ecologicamente corretos.

Chave seccionadora de carga VS Disjuntores a vácuo VS seccionadores

Todas as chaves seccionadoras de carga, disjuntores a vácuo e seccionadores são componentes essenciais da RMU e do painel ecológico e do painel isolado a gás, mas há muitas diferenças entre esses três componentes em suas funções e estruturas:

A chave de carga da unidade principal de anel de média tensão de 11KV é o dispositivo principal para o controle de rotina do fluxo de energia dentro de uma unidade principal de anel. Ele oferece a capacidade crítica de gerenciar circuitos ativos com segurança, mantendo um formato compacto adequado para gabinetes modernos e selados, independentemente de utilizarem gás SF6 tradicional ou novas alternativas ecologicamente corretas. Sua função é distinta da seccionadora puramente orientada para a segurança e do disjuntor de proteção.

Parâmetros Técnicos

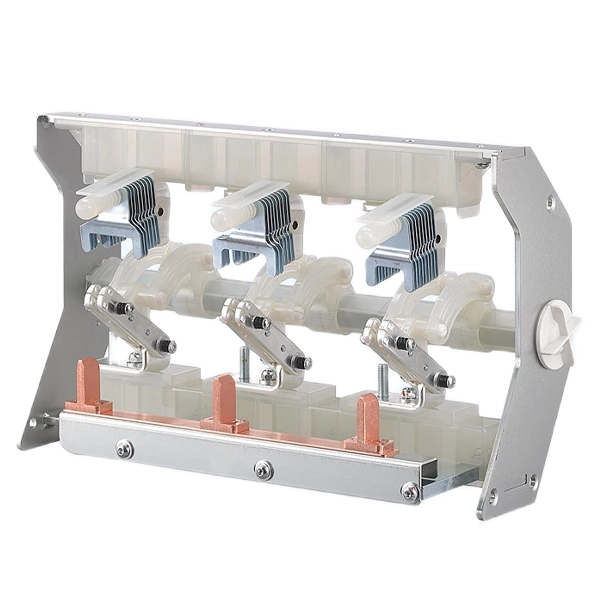

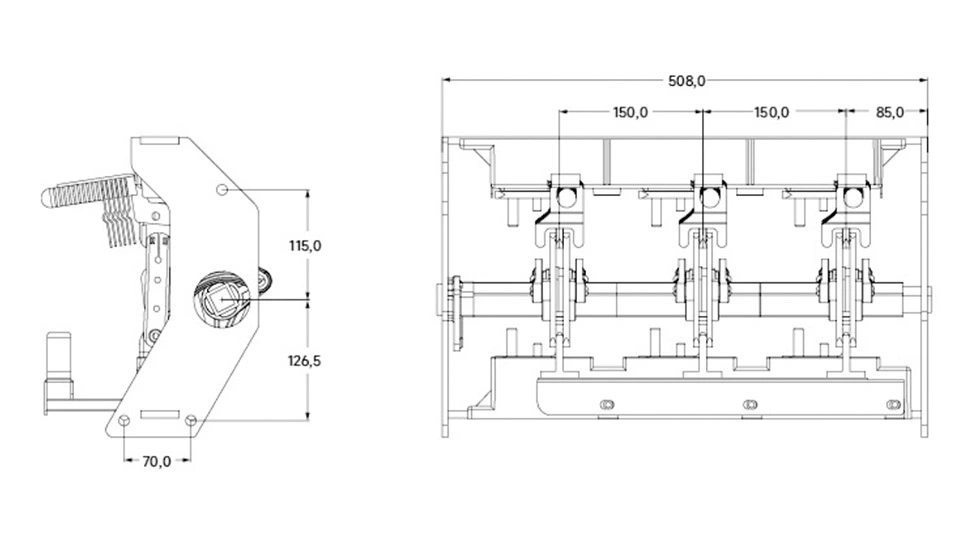

Aparência e Dimensão

Perguntas frequentes

Q1: O que é um interruptor de carga da unidade principal de anel de média tensão de 11kV?

R: Uma chave de carga da unidade principal em anel de média tensão de 11kV é um dispositivo de comutação mecânica instalado em uma unidade principal em anel (RMU), painel isolado a gás (GIS) ou painel ecológico. É usado para conectar e desconectar com segurança a corrente de média tensão. Ele pode transportar a corrente de carga nominal e desconectar o circuito em condições normais de operação, mas não é adequado para interromper diretamente grandes correntes de curto-circuito.

Q2: Qual é a diferença entre uma unidade principal de anel e um painel de distribuição revestido de metal? Como devemos escolher entre eles?

R: A principal diferença está na estrutura e no escopo de aplicação.
Unidade principal em anel: estrutura compacta e tamanho pequeno, e os principais componentes internos geralmente utilizam uma combinação de chaves seccionadoras de carga e fusíveis. Utilizado principalmente no final da rede de distribuição (como distribuição residencial, pequenas subestações), responsável pelo controle e proteção de transformadores, com foco em alimentação de rede em anel e derivação de cabos.
Quadro metálico: Possui grande volume e geralmente é equipado com disjuntores, que possuem altíssima capacidade de interrupção. Utilizado principalmente para circuitos principais de subestações ou grandes cargas industriais, responsável pela distribuição de energia de grande capacidade e proteção contra curto-circuito.
Sugestão de seleção: Para transformadores com capacidade igual ou inferior a 1250 kVA, ou em situações onde o espaço é limitado e é necessária uma fonte de alimentação em rede em anel, pode-se utilizar a unidade principal em anel. Para linhas de entrada de alta capacidade ou equipamentos críticos, o conjunto de manobra revestido de metal é mais adequado.

Q3: O SF6 é um gás hostil ao meio ambiente? Existem alternativas ambientalmente corretas agora?

R: Sim, o SF6 é um dos gases de efeito estufa mais potentes conhecidos. Para atender aos requisitos ambientais, produtos maduros de unidades principais de anel isolado a gás e ecologicamente corretos estão agora disponíveis no mercado.
• Alternativas: As unidades principais do anel que adotam ar seco, nitrogênio ou misturas de gases ecológicos como meio isolante.
• Desempenho: Estas unidades principais de anel ecologicamente corretas são muito próximas das RMUs isoladas com SF6 em termos de compactação e confiabilidade, e são significativamente úteis para a proteção ambiental. Se você espera obter certificação verde ou ambiental, pode escolher as RMUs ecologicamente corretas.

Q4: Qual componente é melhor montado dentro da unidade principal do anel? Uma combinação de chave de carga e fusível ou um disjuntor?

R: Ambos estão ok, apenas suas funções são diferentes.
Combinação Chave-Fusível de Carga: Projetada para proteção de transformadores. Os fusíveis oferecem alta capacidade de limitação de corrente, operação rápida e menor custo. A desvantagem é a necessidade de substituir o elemento fusível após a operação.
Disjuntor: Usado para linhas de entrada/saída de alta capacidade ou aplicações que exigem continuidade de fornecimento muito alta. Pode ser religado após um disparo de falha sem substituição de peças, mas o custo é maior.
Conclusão: A unidade combinada é normalmente escolhida para proteção do transformador; os disjuntores são escolhidos para alimentadores de entrada/saída da linha principal.

Garantia de qualidade e serviço pós-venda

1. Fornecemos orientação remota por vídeo on-line e treinamento técnico especializado gratuito para o pessoal técnico de nossos clientes. Dentro de um ano após o comissionamento do produto, oferecemos serviços de manutenção gratuitos. Depois disso, os serviços de manutenção pagos permanecem disponíveis para clientes que desejam continuar recebendo suporte.

2. Estamos comprometidos em fornecer um serviço de longo prazo, entusiasmado e atencioso. Ao receber uma solicitação do cliente, responderemos por e-mail ou telefone dentro de uma hora, garantindo uma comunicação oportuna e um tratamento eficiente.

3. Estabelecemos um canal de consulta técnica permanente para nossos clientes. Estamos sempre dispostos a fornecer suporte profissional e soluções para quaisquer problemas relacionados ao uso do produto ou dificuldades técnicas encontradas durante a operação do sistema.

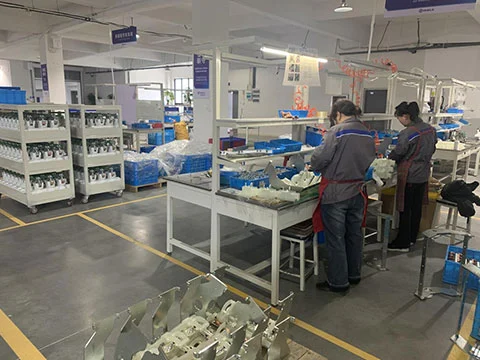

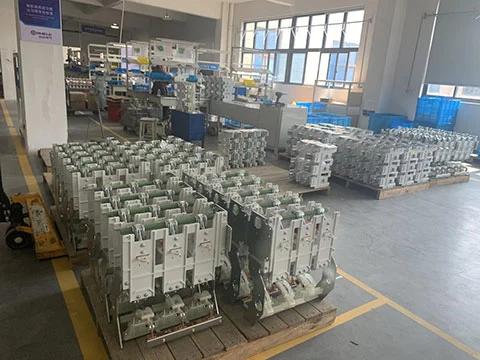

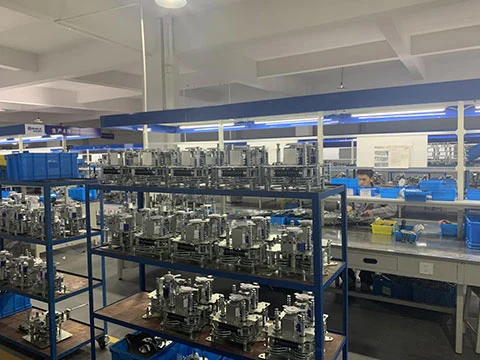

Oficina de fábrica

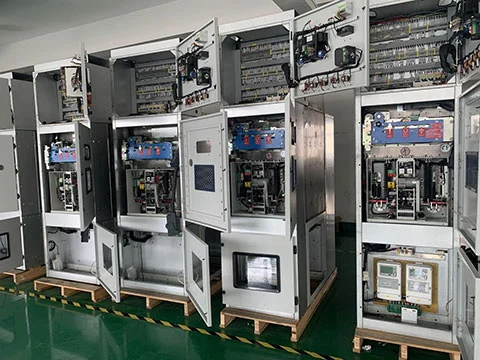

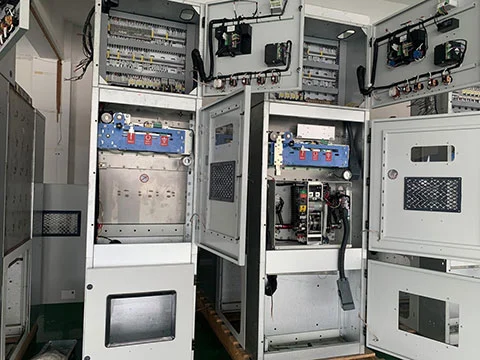

Exposição de produtos
