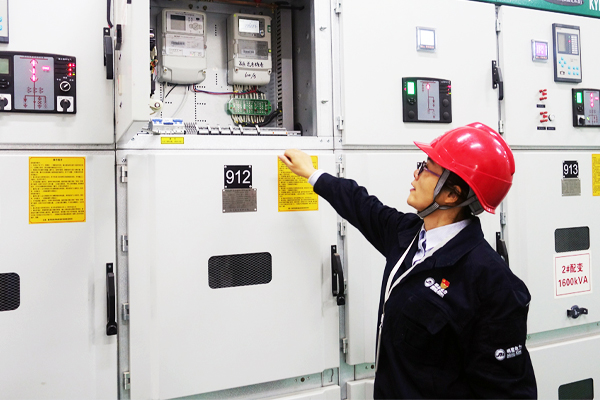

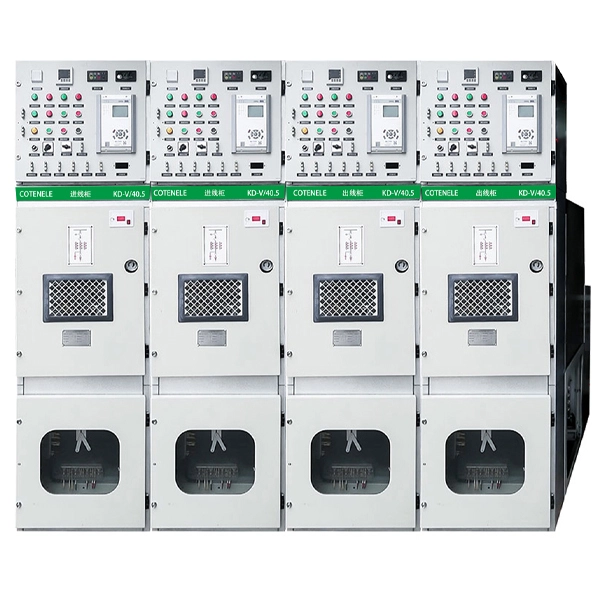

Como funcionam os painéis de média tensão em sistemas de distribuição de energia

A espinha dorsal entre geração e consumo

Caminhe por qualquer cidade moderna e você passará por dezenas de instalações que dependem deaparelhagem de média tensãosem nunca ter visto um. Eles ficam dentro de prédios não sinalizados, atrás de cercas de subestações, nos porões de torres comerciais e nos limites de parques industriais. Eles são os nós elétricos onde a energia faz a transição da tensão no nível de transmissão para a tensão que fábricas, data centers, hospitais e blocos de apartamentos realmente usam.

Os quadros de média tensão ocupam um lugar específico na cadeia de distribuição de energia. Ele fica entre a rede de transmissão de alta tensão – linhas de 110 kV, 220 kV ou 400 kV que transportam energia por longas distâncias – e a rede de distribuição de baixa tensão de 400 V ou 230 V que se conecta aos equipamentos do usuário final. A faixa de média tensão, normalmente definida como tensões acima de 1 kV e até 40,5 kV ou 52 kV dependendo do padrão aplicado, é onde a energia em massa é subdividida e encaminhada para diferentes cargas em uma instalação ou área geográfica.

Este artigo explica como o painel de média tensão funciona no nível do sistema, quais funções ele desempenha e por que as escolhas feitas nas especificações do painel afetam a segurança, a confiabilidade e o custo operacional de toda a rede de distribuição a jusante.

Onde o painel de distribuição de média tensão fica no sistema

Para entender o que o painel de distribuição de média tensão faz, é útil traçar o caminho da energia da rede até a carga.

Uma instalação industrial ou comercial típica recebe energia da concessionária local em média tensão – 10 kV, 11 kV, 20 kV ou 33 kV são comuns dependendo do país. Essa energia chega por meio de cabos subterrâneos ou linhas aéreas e entra no quadro principal da instalação, que é um conjunto de manobra de média tensão. A partir daí, ele flui através de disjuntores e barramentos para diversos destinos. Alguns alimentadores vão para transformadores que reduzem a tensão para 400 V para distribuição geral dentro da instalação. Outros alimentadores podem servir motores grandes, resfriadores ou compressores diretamente em média tensão porque a carga é muito grande para ser atendida economicamente em baixa tensão. Ainda outros alimentadores podem ser conectados à geração local, como turbinas a gás ou geradores a diesel de reserva, ou a fontes de energia renováveis, como inversores solares nos telhados.

O quadro de distribuição de média tensão é o ponto de controle para todos esses fluxos de energia. Pode conectar ou isolar cada alimentador individualmente. Pode proteger cada alimentador contra falhas. Ele pode dividir o barramento em seções separadas para melhorar a confiabilidade. E fornece os pontos de medição e monitoramento que os operadores da instalação utilizam para entender o que seu sistema elétrico está fazendo em um determinado momento.

Funções principais deAparelhagem de Média Tensão

O painel de média tensão desempenha quatro funções fundamentais em um sistema de distribuição de energia. A compreensão de cada um explica por que o equipamento foi projetado dessa maneira.

Função um: comutação em condições normais

A função mais básica de qualquer painel é conectar e desconectar circuitos sob carga normal. Um alimentador de uma linha de produção precisa ser energizado quando a linha estiver funcionando e desenergizado para manutenção. O disjuntor do gerador precisa fechar quando o gerador é colocado online e aberto quando é colocado offline. Um acoplador de barramento precisa conectar duas seções do barramento quando um transformador é retirado de serviço e o transformador restante deve alimentar ambas as seções.

Estas operações de comutação são rotineiras, mas não são triviais. O dispositivo de comutação deve ser capaz de interromper a corrente de plena carga sem formação excessiva de arco ou erosão de contato. Deve ser capaz de realizar esta operação milhares de vezes ao longo de sua vida útil. E deve fazê-lo de forma que não comprometa a segurança do operador que está em frente ao painel.

Os disjuntores a vácuo atendem a essa tarefa para a maioria das aplicações de média tensão atualmente. O interruptor a vácuo extingue o arco dentro de uma garrafa de cerâmica selada onde não há gás para ionizar, nem óleo para degradar e nada para manter. Para aplicações com frequência de chaveamento mais baixa, chaves seccionadoras em carga – que são mais simples e menos dispendiosas que os disjuntores completos – podem ser usadas para alimentadores que não devem interromper a corrente de falta.

Função dois: proteção contra falhas

Se a comutação em condições normais é o trabalho rotineiro do equipamento de manobra, a proteção contra falhas é sua missão crítica. Uma falha – um curto-circuito entre fases ou entre uma fase e a terra – pode liberar energia em uma escala difícil de visualizar. A corrente no ponto de falha pode aumentar para dezenas de milhares de amperes em milissegundos. As forças térmicas e mecânicas geradas por esta corrente podem destruir equipamentos, iniciar incêndios e ferir pessoas.

O equipamento de manobra deve detectar a falta, interromper a corrente e isolar a seção em falta antes que qualquer uma dessas consequências ocorra. Isso requer três coisas para funcionarem juntas: um relé de proteção que detecte a corrente anormal, um disjuntor que possa interrompê-la e um projeto de sistema que limite os danos colaterais às partes saudáveis ​​da rede.

Os relés de proteção de média tensão têm se tornado cada vez mais sofisticados. Os relés numéricos modernos podem distinguir entre diferentes tipos de faltas, discriminar entre faltas em seu alimentador protegido e faltas a jusante e registrar dados de forma de onda que ajudam os engenheiros a entender o que aconteceu após o evento. Mas o relé só pode enviar um sinal de disparo. O disjuntor deve então separar fisicamente seus contatos contra todas as forças eletromagnéticas da corrente de falta, extinguir o arco que se forma entre eles e recuperar sua rigidez dielétrica com rapidez suficiente para evitar a reignição. É para isso que um disjuntor a vácuo com corrente nominal de interrupção de curto-circuito de 25 kA ou 31,5 kA foi projetado e testado.

Função Três: Isolamento para Segurança

A proteção contra falhas elimina automaticamente condições perigosas. O isolamento é uma ação deliberada tomada para tornar o equipamento seguro para as pessoas trabalharem.

Quando uma equipe de manutenção precisa acessar um transformador, uma terminação de cabo ou o próprio disjuntor, ela precisa de uma interrupção visível e verificável no circuito. Eles precisam saber que o circuito não pode ser reenergizado acidentalmente. E eles precisam que o equipamento esteja conectado à terra para que qualquer tensão residual ou induzida não possa representar um perigo.

Os quadros de média tensão proporcionam isso através da combinação de disjuntores, seccionadores e chaves de aterramento, todos interligados para que a operação siga uma sequência segura. O operador deve primeiro abrir o disjuntor, depois abrir o seccionador para criar uma lacuna de isolamento visível e, em seguida, fechar a chave de aterramento para aterrar a seção isolada. Os intertravamentos mecânicos evitam que qualquer uma dessas etapas seja executada fora de ordem. Este é o sistema de intertravamento de "cinco prevenção" que é padrão em todos os sistemas modernosaparelhagem de média tensão.

Função Quatro: Medição e Monitoramento

Nenhum sistema de distribuição pode ser gerenciado sem dados. As medições de corrente informam aos relés de proteção o que o sistema está fazendo. As medições de tensão permitem o monitoramento da qualidade da energia e verificações de sincronização. As medições de energia são a base para o faturamento e a alocação de custos. E cada vez mais, os dados de monitoramento da condição do próprio comutador – temperatura, descarga parcial, tempo de percurso do mecanismo – são usados ​​para prever quando a manutenção será necessária antes que ocorra uma falha.

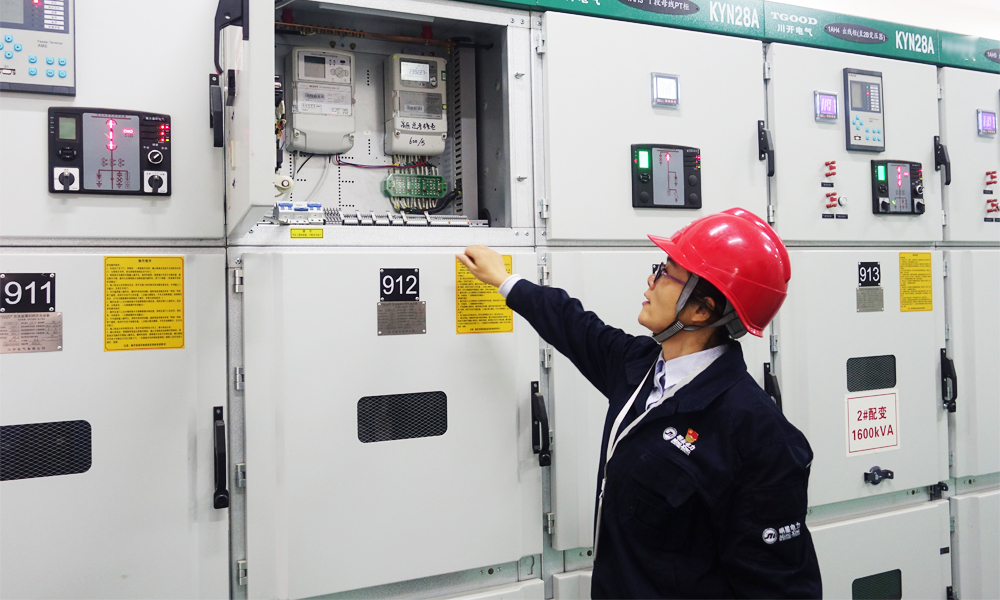

O painel de média tensão integra todas essas funções de medição. Os transformadores de corrente e os transformadores de tensão são montados no compartimento de cabos ou nos barramentos. Suas saídas secundárias são conectadas a relés de proteção, medidores e transdutores no compartimento de baixa tensão. Em instalações modernas, esses dispositivos se comunicam através de protocolos digitais como IEC 61850, Modbus ou Profibus com o SCADA central da instalação ou com o sistema de gerenciamento de energia. O painel do painel é um dispositivo de energia e uma fonte de dados.

Configurações de painéis em sistemas de distribuição

A disposição física dos painéis de manobra em um sistema de distribuição não é arbitrária. Reflete a filosofia operacional da instalação e os requisitos de confiabilidade das cargas atendidas.

Barramento Único

A configuração mais simples é um único barramento com todos os alimentadores de entrada e saída conectados a ele. Um único transformador alimenta o barramento. Se o transformador falhar ou for retirado de serviço para manutenção, todas as cargas desse barramento perderão energia. Essa configuração é de baixo custo e simples de operar, mas não oferece redundância. É utilizado onde a consequência de uma interrupção no fornecimento é tolerável – um pequeno edifício comercial, um processo industrial não crítico ou um fornecimento temporário de construção.

Barramento único seccionado

A adição de um disjuntor de seção de barramento cria duas seções de barramento que podem operar independentemente ou ser acopladas. Cada seção é alimentada por seu próprio transformador. Se um transformador falhar, o acoplador de barramento fecha e o transformador íntegro alimenta ambas as seções. As cargas sofrem uma breve interrupção durante a transferência, mas o serviço é restaurado rapidamente. Esta é a configuração mais comum para instalações industriais e comerciais de médio porte, onde algum tempo de inatividade é aceitável para manutenção, mas a perda total de fornecimento não é.

Principal-Tie-Principal

Uma configuração principal-tie-principal coloca um acoplador de barramento entre duas seções de barramento separadas, cada uma com seu próprio disjuntor e transformador de entrada principal. O acoplador está normalmente aberto. Se um dos transformadores for perdido, o acoplador fecha automaticamente ou através da ação do operador. Esta configuração oferece maior confiabilidade do que um barramento seccionado simples porque a operação do acoplador pode ser automatizada e a transferência pode ocorrer sem qualquer intervenção do operador. É usado em instalações críticas, como hospitais, data centers e plantas industriais de processo contínuo.

Configuração da unidade principal de anel (RMU)

Para redes de distribuição que atendem múltiplas cargas geograficamente dispersas – um campus universitário, uma rede de distribuição urbana, um sistema coletor de parque eólico – a configuração da unidade principal em anel é a solução padrão. Vários painéis RMU são conectados em um anel, com cada painel normalmente contendo duas chaves seccionadoras de carga para os alimentadores de anel e um disjuntor ou chave com fusível para o transformador local. A energia pode fluir em qualquer direção ao redor do anel. Se ocorrer uma falha no cabo em qualquer lugar do anel, os dois painéis RMU adjacentes à falha poderão isolar a seção danificada e todas as outras cargas continuarão a receber energia do lado saudável do anel. Esta arquitetura proporciona um nível de confiabilidade de fornecimento que um sistema radial não consegue igualar, a um custo muito inferior ao da duplicação de toda a infraestrutura de fornecimento.

A COTENELE fornece RMUs de 24 kV livres de SF₆ para aplicações principais em anel, usando ar seco como meio isolante em um tanque de aço inoxidável selado para toda a vida. Os módulos RMU – entrada, saída, proteção de transformador, acoplador de barramento e medição direta – são construídos a partir de subconjuntos padronizados e testados que podem ser configurados para corresponder ao diagrama unifilar do projeto.

A transição para painéis livres de SF₆ em painéis de distribuição

Um desenvolvimento importante em equipamentos de manobra de média tensão na última década foi o abandono do gás SF₆ como meio isolante e de extinção de arco. Isto é particularmente relevante para painéis isolados a gás e unidades principais de anel, onde o SF₆ era tradicionalmente usado para encher o tanque selado que envolve todas as partes energizadas.

O motor para esta transição é a regulamentação ambiental, mais notavelmente o Regulamento de gases fluorados da UE, que agora proíbe novos quadros de distribuição de SF₆ até 24 kV no mercado europeu. Mas a transição também é apoiada por uma lógica de engenharia sólida. O ar seco e o nitrogênio têm potencial zero de aquecimento global, não requerem tratamento especial no final da vida útil e eliminam a carga administrativa de manutenção de registros de gases fluorados e relatórios de vazamentos. A interrupção a vácuo, que tem sido o padrão para aplicações de disjuntores há décadas, fornece a função de extinção de arco sem qualquer gás.

Para um operador de instalação, a diferença prática entre uma RMU SF₆ e uma RMU de ar seco é mínima em termos de desempenho elétrico – ambas são testadas de acordo com o mesmo padrão IEC 62271-200. A diferença aparece nos procedimentos operacionais. Uma RMU de ar seco com um tanque selado para toda a vida não tem pressão de gás para monitorar, nenhum cronograma de reabastecimento para manter e nenhuma recuperação de gás em fim de vida para organizar. Para uma concessionária ou operador industrial que gerencia centenas de subestações, essa simplificação tem valor real.

Projetando um sistema de distribuição: a especificação do painel

Para engenheiros que especificam painéis de média tensão, diversas decisões definem a configuração final do sistema.

Tensão e nível de falha. A tensão do sistema determina o design dielétrico do quadro. A corrente de falta disponível determina a capacidade necessária de interrupção de curto-circuito. Ambos são estabelecidos pela conexão à rede a montante e pela impedância do transformador. Subespecificar a classificação da falha é perigoso. Especificar demais adiciona custos desnecessários. O número certo vem de um estudo de curto-circuito.

Configuração de barramento. A escolha entre configurações de barramento único, barramento seccionado e rede principal depende dos requisitos de confiabilidade e do orçamento. Configurações de maior confiabilidade aumentam o número de painéis, o custo e a complexidade, mas protegem contra a causa mais comum de interrupções prolongadas: falha do transformador.

Disjuntor versus contator com fusível. Para alimentadores que alimentam transformadores, um disjuntor fornece proteção contra sobrecarga e curto-circuito. Para alimentadores que alimentam motores, um contator com fusível pode ser mais econômico e fornecer melhor proteção contra condições de falha específicas do motor. A decisão depende do tipo de carga e do nível exigido de coordenação de proteção.

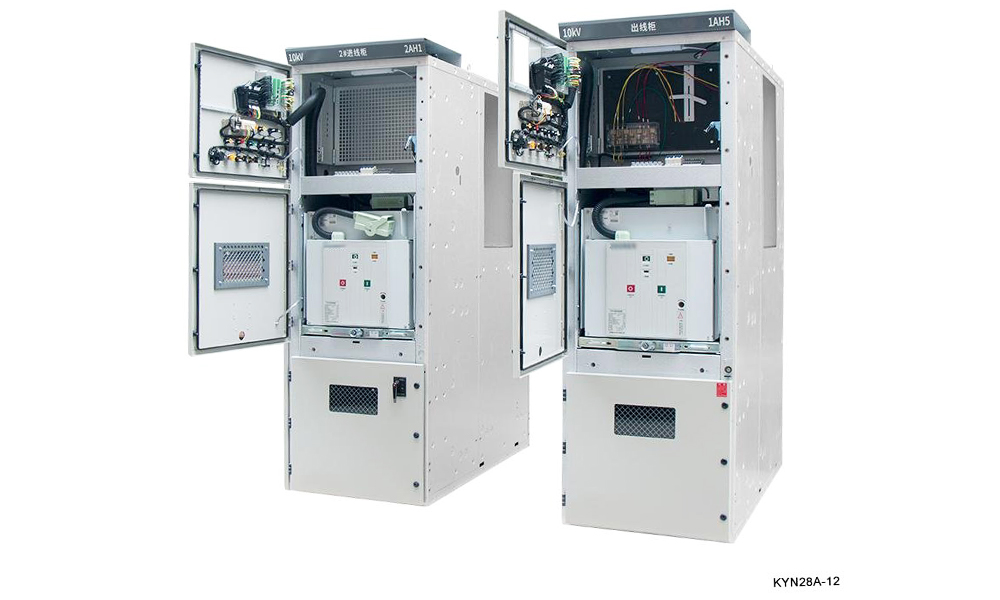

Fixo versus extraível. O quadro fixo é mais simples e de menor custo, mas qualquer manutenção no disjuntor requer a desenergização de toda a seção do barramento. O painel extraível permite que um disjuntor seja extraído para manutenção enquanto o barramento permanece energizado. Para instalações críticas onde o tempo de inatividade é extremamente caro, a configuração extraível geralmente é justificada.

Integração e comunicação. O equipamento de manobra deve fazer interface com o sistema de proteção e controle da instalação. O protocolo de comunicação, o tipo e a quantidade de transformadores de corrente e tensão e a fonte de alimentação auxiliar para relés de proteção e circuitos de controle devem ser todos definidos na especificação.
