Painel de distribuição de soldado isolado a gás 22KV MV

Principais parâmetros técnicos

Condições de operação

1. Faixa de temperatura ambiente:-40°C a +40°C.

2. Condições de umidade relativa:Umidade relativa média diária ≤ 95%, umidade relativa média mensal ≤ 90%.

3. Requisito de altitude:A altitude de instalação não deve exceder 2.000 metros. Para aplicações em altitudes mais elevadas, o valor específico da altitude deve ser claramente indicado.

4. Capacidade sísmica:Intensidade do terremoto não superior a magnitude 8.

5. Condições do local de instalação:O equipamento deve ser instalado em locais livres de riscos de incêndio, explosão, contaminação severa, corrosão química e vibração intensa.

6. Graus de proteção:IP67 para compartimento de gás SF₆, IP67 para fusíveis e IP3X para gabinete do quadro.

A estrutura do produto e o princípio de funcionamento

Estrutura central:

A característica mais distintiva do painel Gis isolado a gás de média tensão de 22KV é sua construção totalmente fechada e isolada. O componente principal é um tanque à prova de gás feito de aço inoxidável com 3 mm de espessura soldado a laser. Este tanque atua como uma "fortaleza" robusta envolvendo todas as partes energizadas de alta tensão e enchendo-as com gás isolante, alcançando uma classificação de proteção de entrada de IP67, o que significa que pode suportar uma breve imersão em água.

Um GIS completo de 22kV normalmente consiste em várias unidades funcionais:

1. Unidade C (unidade de chave de carga) – estabelece e interrompe correntes de carga normais.

2. Unidade F (unidade combinada de interruptor de carga e fusível) – fornece proteção contra curto-circuito, normalmente para transformadores.

3. Unidade V (unidade de disjuntor) – capaz de estabelecer, transportar e interromper correntes normais e de falha (curto-circuito).

4. Unidades auxiliares – incluindo conexão de barramento, medição, unidades PT (transformador de tensão).

Estas unidades podem ser combinadas de forma flexível através de expansão lateral ou superior para se adequarem a diversas configurações de rede.

Princípio de funcionamento:Isolamento de gás + extinção de arco a vácuo

Isolamento:A rigidez dielétrica depende do gás isolante interno – geralmente SF₆ ou ar seco, que permite folgas muito menores e, portanto, tamanho compacto do equipamento.

Extinção de arco:Quando uma chave abre, um arco se forma entre os contatos. O GIS normalmente usa um interruptor a vácuo para extinguir o arco de forma rápida e confiável.

As vantagens e o ambiente de trabalho

Principais vantagens:

Alta confiabilidade e segurança: Não é afetado por fatores adversos externos, como condensação, poluição, névoa salina e pequenos animais.

Compacto e com economia de espaço: Comparado ao painel isolado a ar, ele pode economizar mais de 60% da área útil.

Design livre de manutenção: Sem limpeza de rotina; vida útil >30 anos.

Forte adaptabilidade ambiental: Opera de -40°C a +40°C, em grandes altitudes, alta umidade, etc.

Escopo de trabalho

Redes de distribuição urbana (centro da cidade, edifícios comerciais, edifícios residenciais)

Energia renovável (eólica, conexão à rede do parque solar)

Industrial e infraestrutura (data centers, trânsito ferroviário, aeroportos, minas)

Ambientes adversos (alta altitude, névoa salina costeira, poluição química)

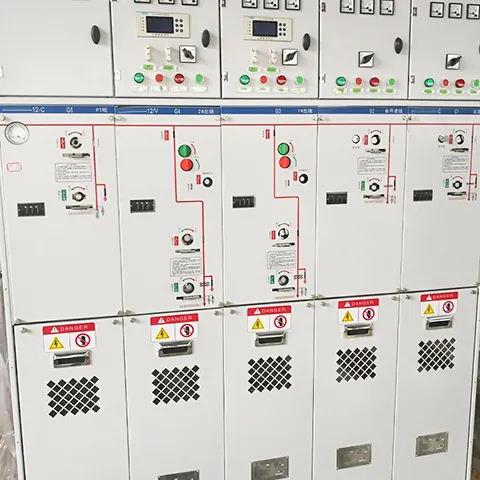

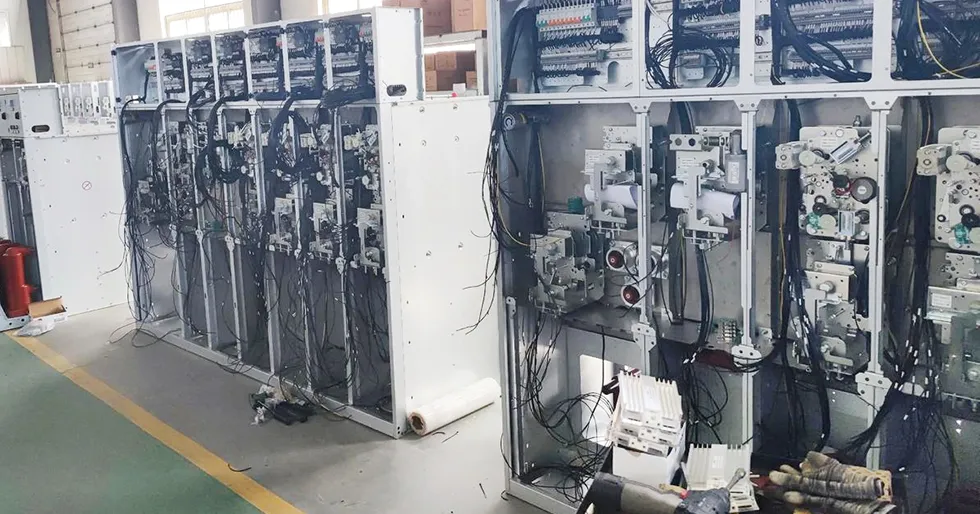

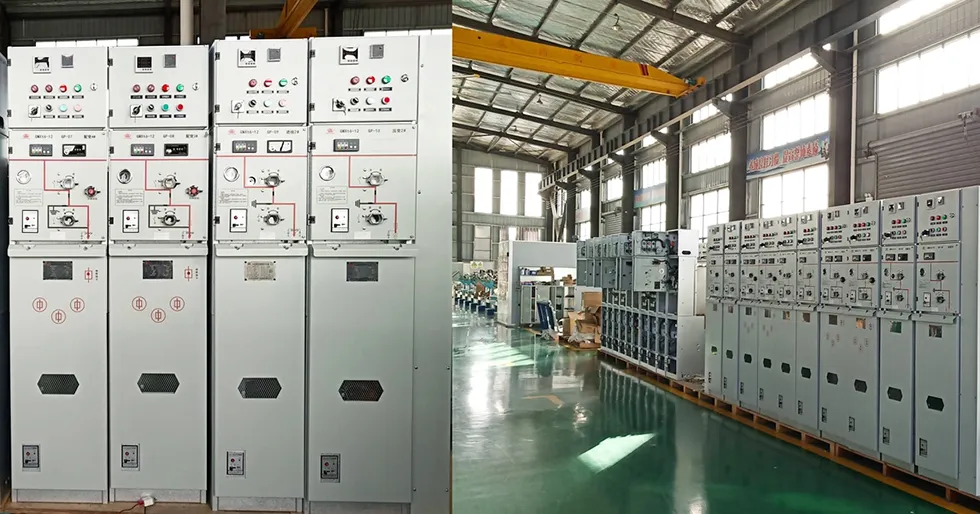

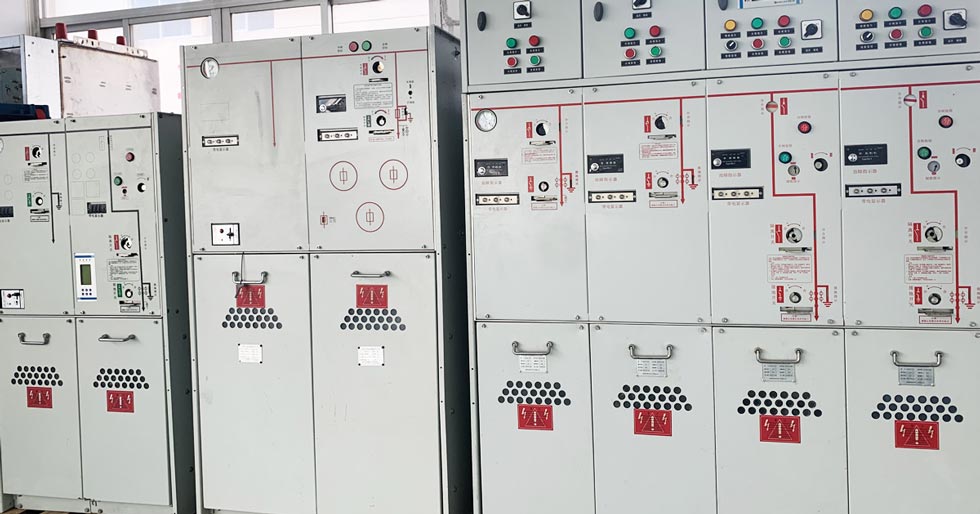

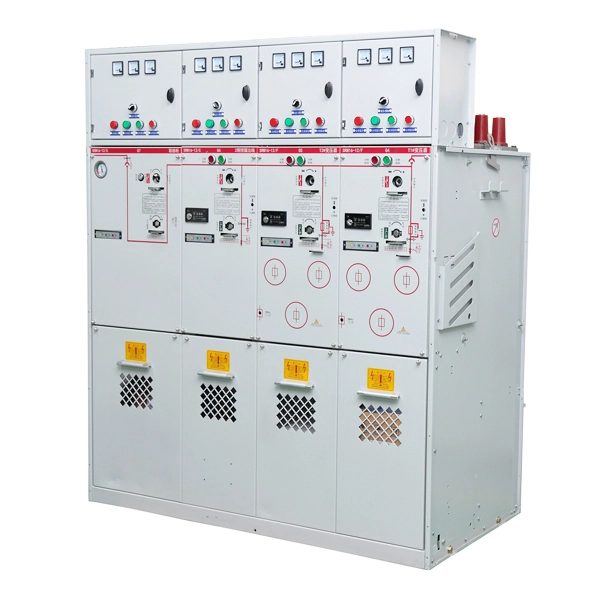

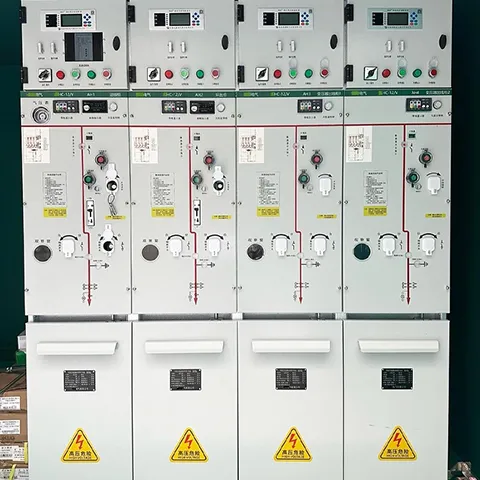

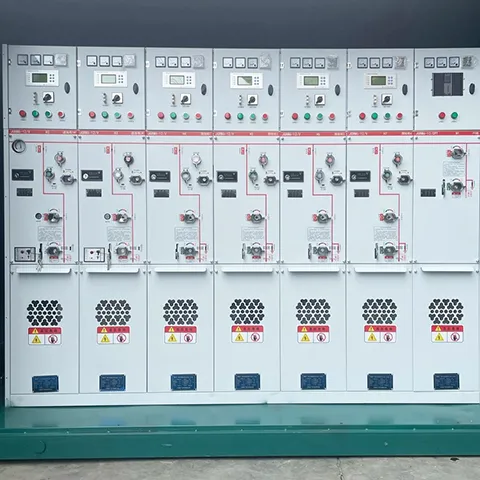

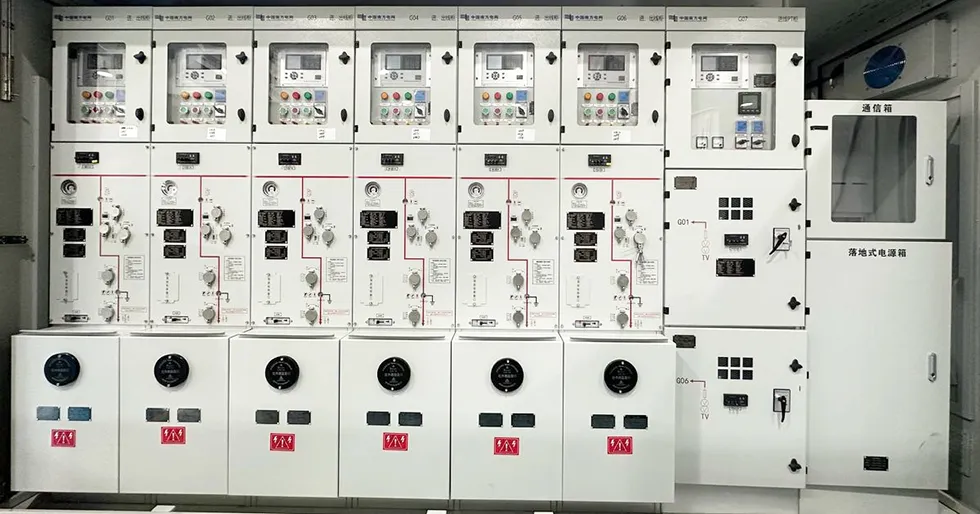

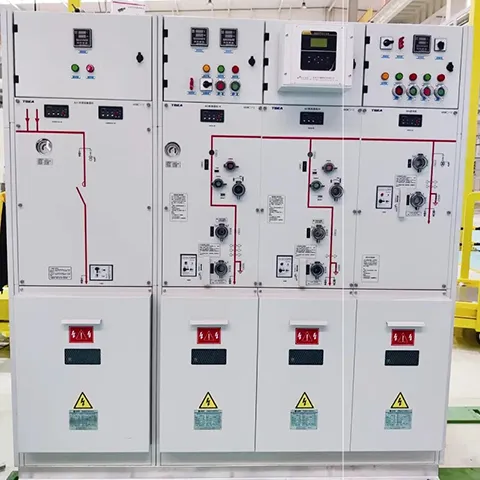

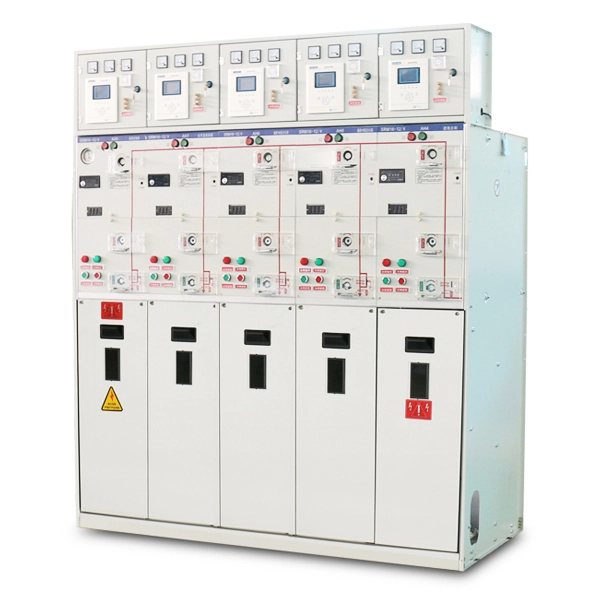

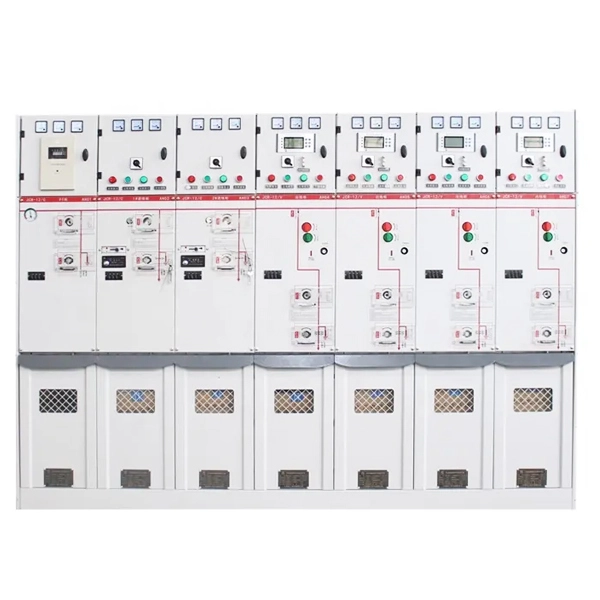

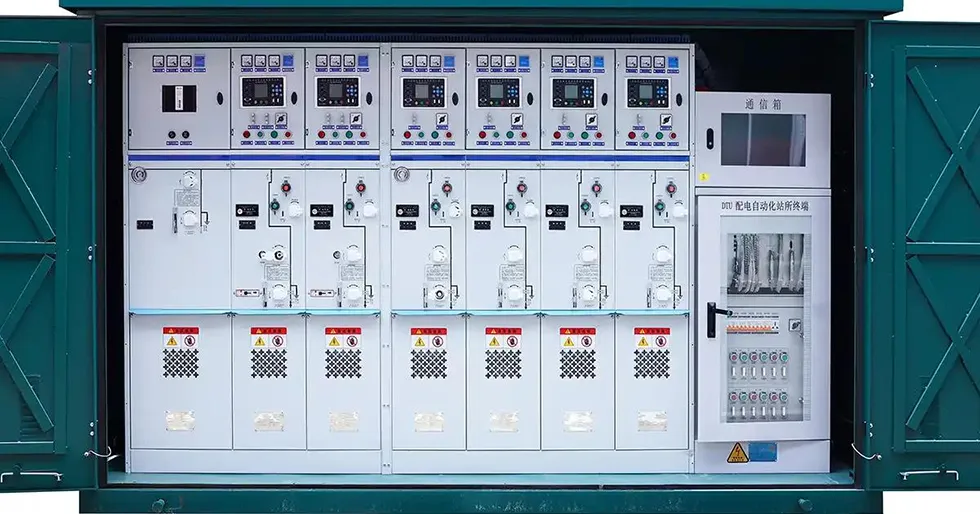

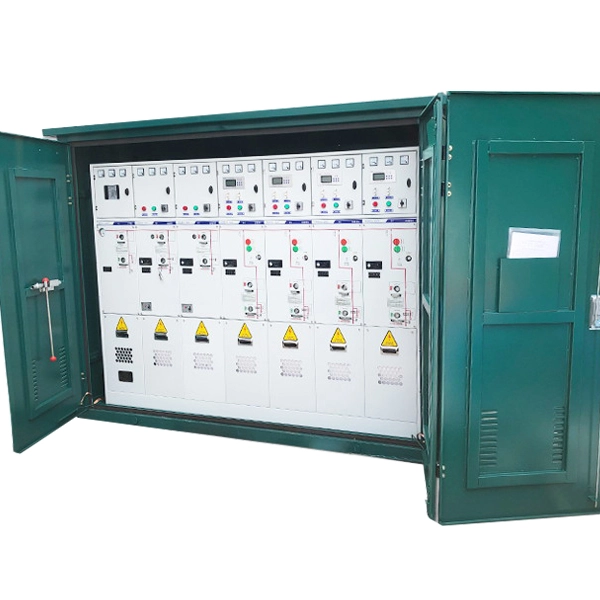

Mostra de produtos
