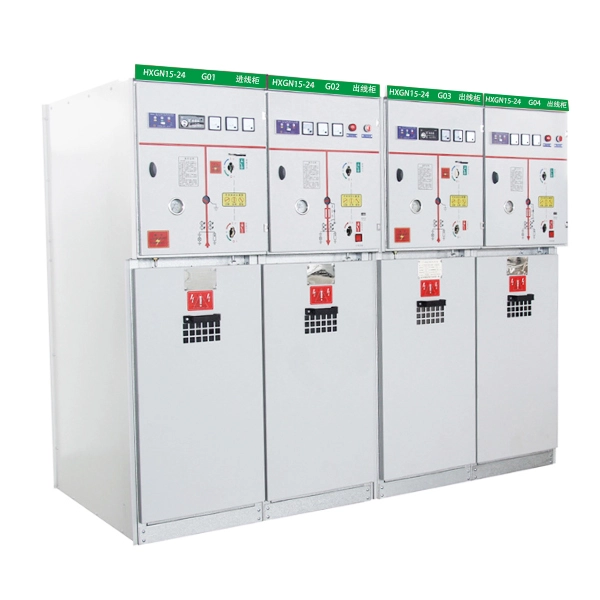

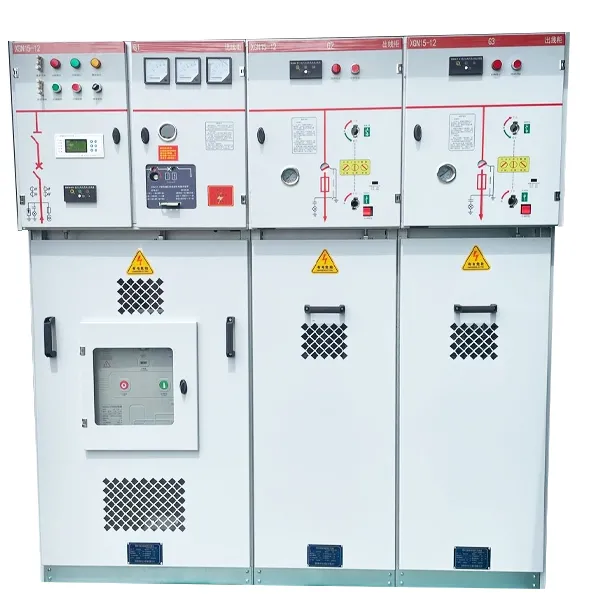

Painel RMU da unidade principal de anel de média tensão 22KV

A unidade principal do anel é um dos principais produtos fabricados pela Cotenele, podemos fornecer RMUs cuja tensão é de 3,6kv a 40,5kv. O painel RMU da unidade principal do anel de média tensão da série XGN15-24 22KV é projetado para sistemas de distribuição de energia trifásicos AC 50Hz com uma tensão nominal de 24kV. Todo o gabinete da unidade principal em anel utiliza isolamento de ar para o sistema de barramento. Desenvolvido para redes de distribuição modernas, o RMU XGN15-24 é uma solução de painel de distribuição em invólucro metálico compacta, expansível e escalável, adequada para aplicações de automação de distribuição. O produto está em total conformidade com os padrões IEC 62271-200 e atende aos requisitos de renovação da rede elétrica urbana e projetos de distribuição de energia industrial.

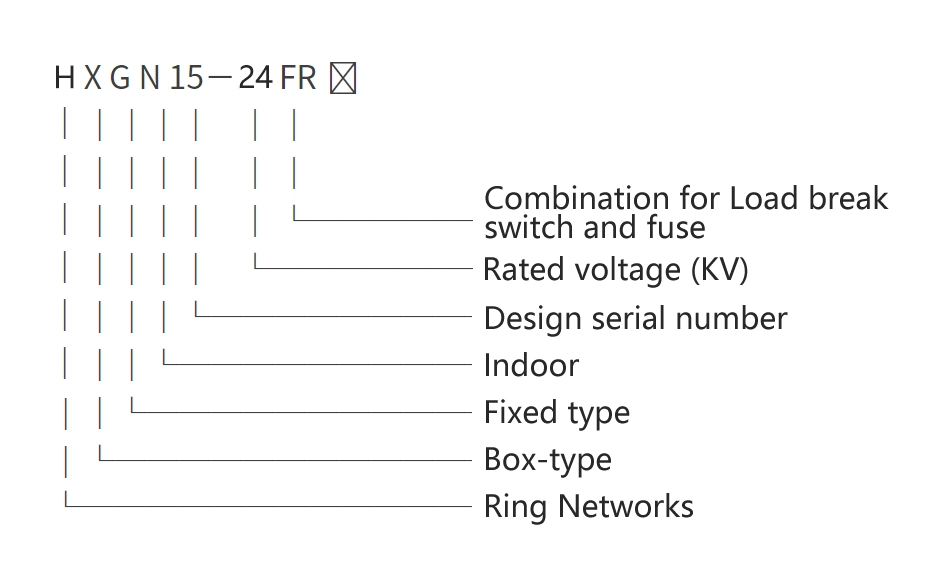

Modelo e significados

Condições de trabalho

1. Faixa de temperatura ambiente:O limite superior é +40 °C e o limite inferior é –25 °C. A temperatura média medida durante qualquer período de 24 horas não deve exceder +35 °C.

2. Umidade relativa:A humidade relativa média diária não excede 95% e a humidade relativa média mensal permanece inferior a 90%.

3. Altitude:A altitude não superior a 1 000 m acima do nível do mar.

4. Ar condicionado:O ar circundante está livre de contaminação significativa por poeira, fumaça, gases corrosivos ou inflamáveis, vapor ou névoa salina.

5. Vibração e condições sísmicas:As vibrações externas ou movimentos do solo originados são insignificantes e não têm influência mensurável no equipamento.

Parâmetros Técnicos

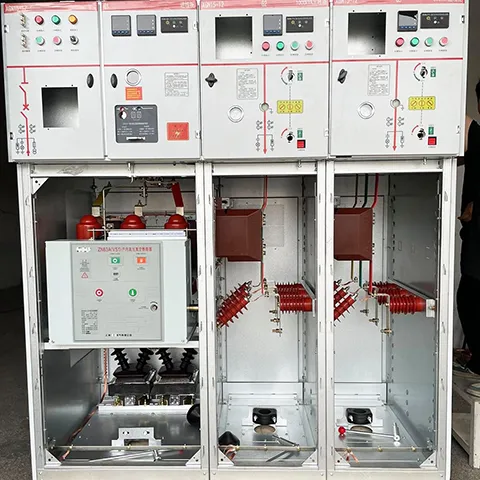

Estrutura do produto do XGN15-24

O painel RMU da unidade principal de anel de média tensão XGN15-24 22KV é composto por quatro compartimentos funcionais principais, cada compartimento tem funções diferentes dentro do quadro:

1. Compartimento do barramento

O compartimento do barramento está localizado na seção superior da unidade principal em anel. Os barramentos principais são conectados entre si e percorrem todo o corpo da unidade principal em anel. A função principal deste compartimento é a coleta e distribuição eficiente de energia em várias unidades interconectadas.

2. Compartimento do interruptor de carga (compartimento do interruptor principal)

As chaves seccionadoras sob carga (como FLN36-24 ou FLN56) são normalmente instaladas neste compartimento como o quadro principal. O invólucro da chave seccionadora em carga é fundido em resina epóxi e preenchido com gás hexafluoreto de enxofre como meio isolante. Há uma janela de observação na concha. Além disso, de acordo com a necessidade do cliente, o compartimento também pode ser equipado com medidor de densidade de gás hexafluoreto de enxofre ou medidor de densidade de gás com contatos de alarme.

3. Compartimento de cabos

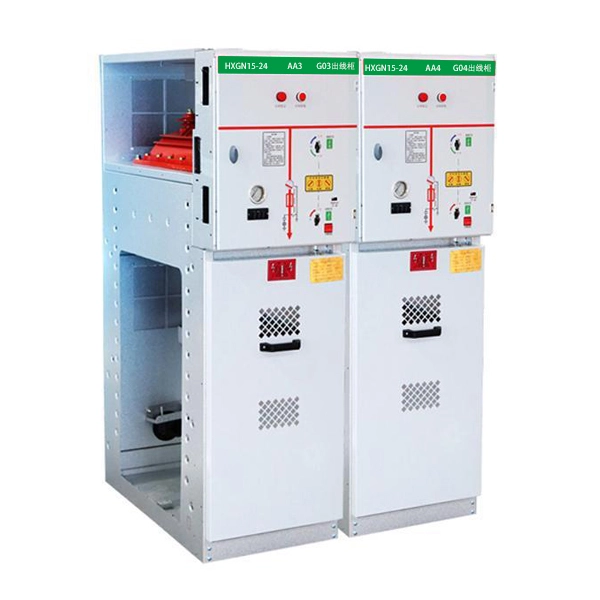

Os compartimentos de cabos geralmente têm espaço suficiente para facilitar a conexão dos cabos. Cabos de núcleo único e de três núcleos podem ser conectados através de terminações simples de cabos não blindados. Outros componentes como pára-raios, transformadores de corrente e chaves de aterramento também podem ser instalados neste compartimento. Existem janelas de observação e dispositivos de intertravamento de segurança na porta do compartimento, enquanto a placa inferior inclui uma tampa de vedação, braçadeiras de cabos de tamanho adequado e estruturas de suporte. Para instalação do cabo, a placa inferior e a estrutura frontal são desmontadas.

4. Compartimento de controle de baixa tensão

O compartimento de baixa tensão desempenha as funções de sistema de intertravamento e painel de controle. Há um mecanismo de operação por mola com indicador de posição e dispositivos de intertravamento mecânico. O compartimento também pode ser equipado com contatos auxiliares, bobinas de disparo, mecanismos de disparo de emergência, displays capacitivos ao vivo, fechaduras e dispositivos de operação elétrica. Todo o compartimento de baixa tensão pode ser substituído se necessário. Este projeto de modularização pode melhorar a capacidade de manutenção.

5. Mecanismos de Intertravamento

O compartimento de baixa tensão está equipado com um sistema de intertravamento mecânico de cinco posições para evitar sequência incorreta de operação. Este design abrangente de intertravamento garante a segurança da operação.

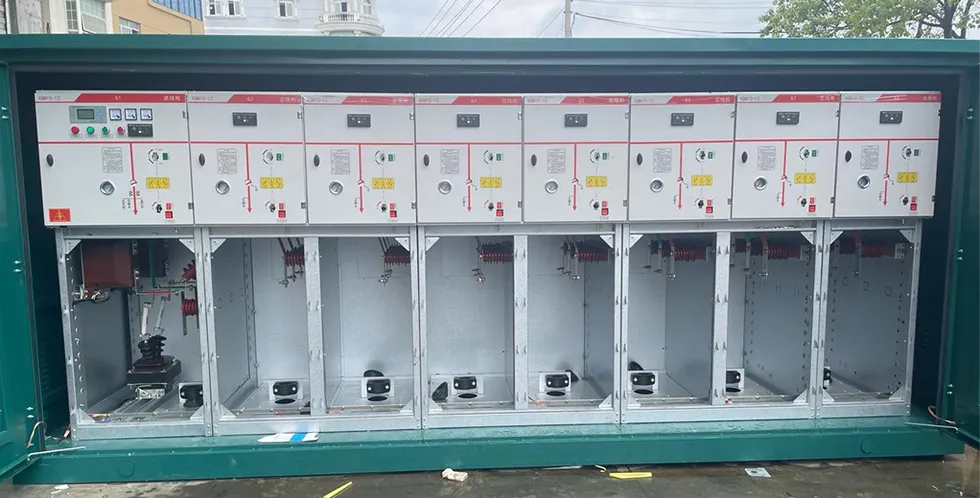

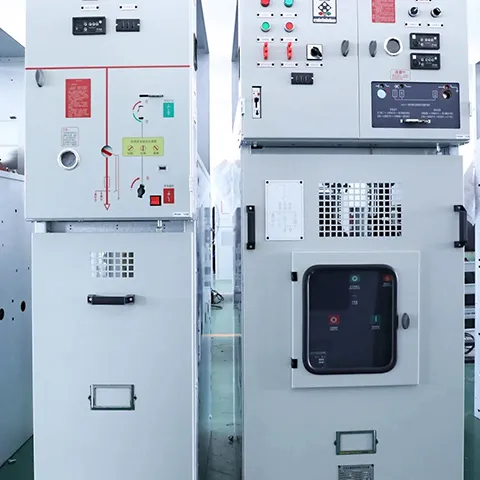

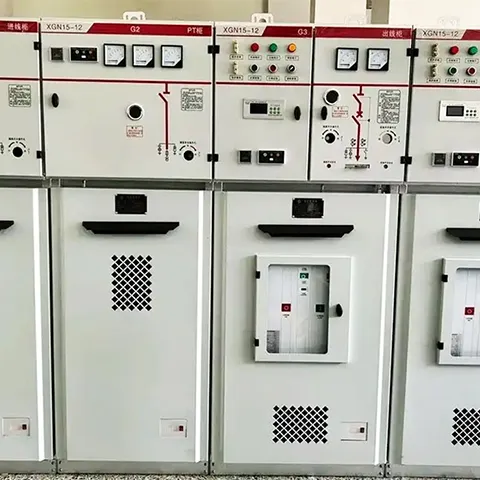

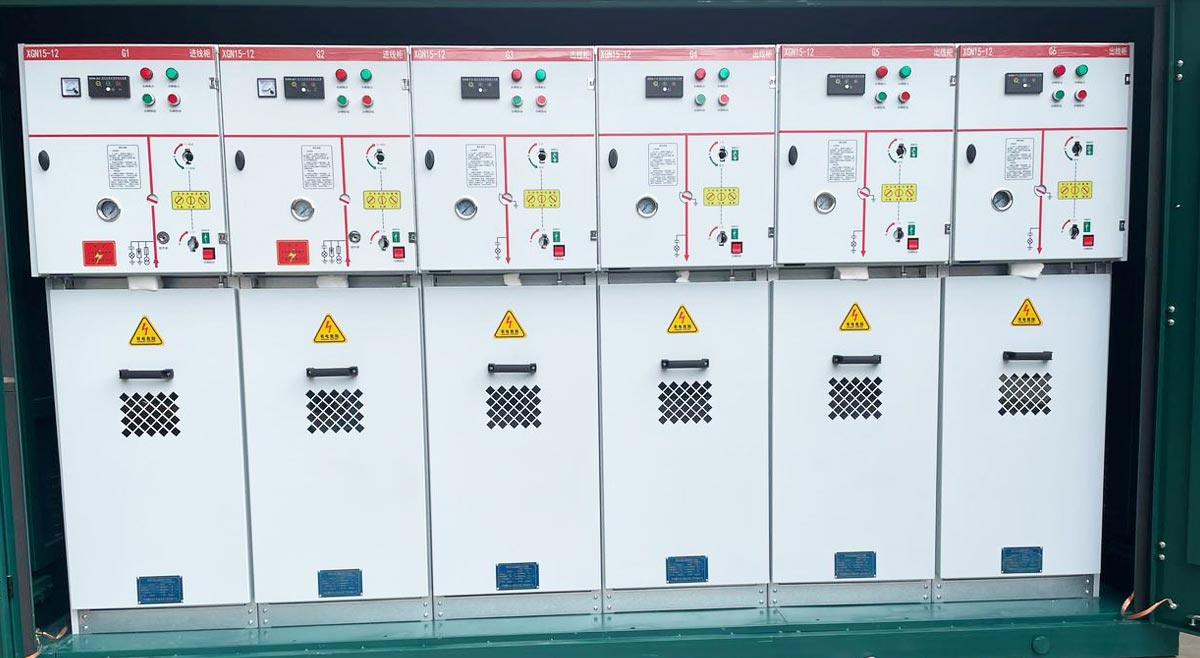

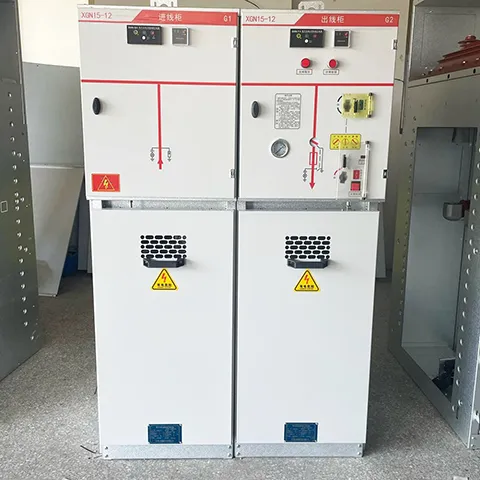

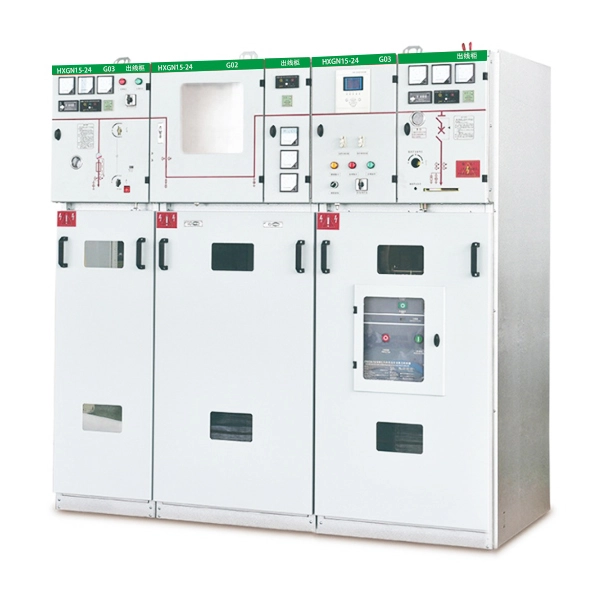

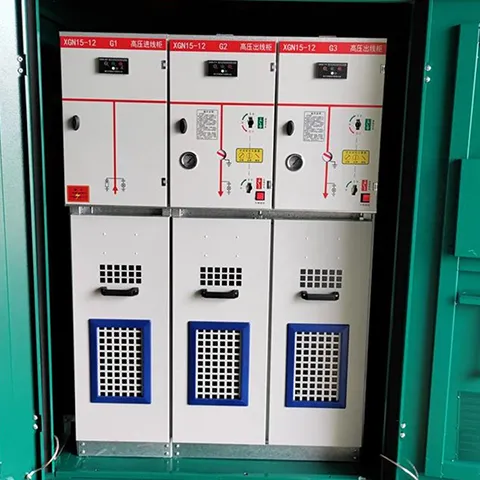

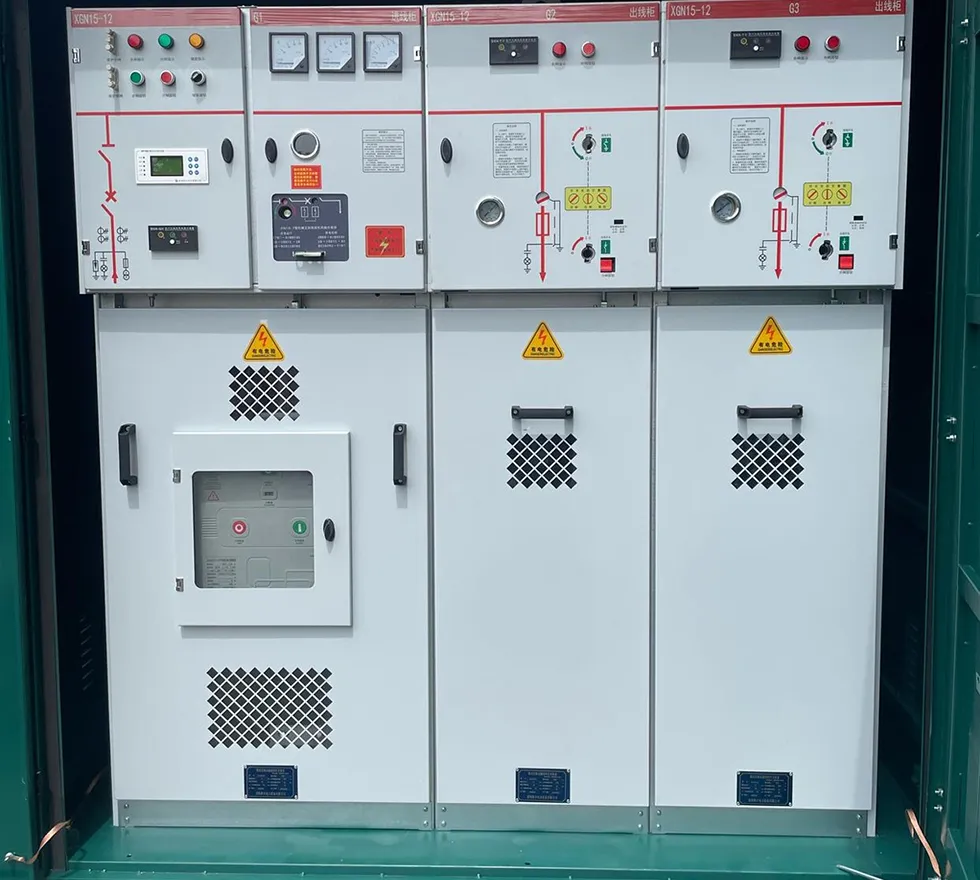

Mostra de produtos
