Fabricante profissional de painéis de distribuição que fornece soluções de energia confiáveis
Os painéis são um dos principais produtos de distribuição eléctrica da Cotenele. Nossa linha de produtos inclui painéis de baixa tensão,aparelhagem de média tensãoe unidades principais em anel (RMU), amplamente utilizadas em sistemas de geração, transmissão e distribuição de energia.
Esses produtos são aplicados em usinas de energia, subestações, projetos de mineração, empreendimentos industriais, áreas residenciais urbanas, edifícios comerciais, data centers e outros ambientes de infraestrutura crítica.

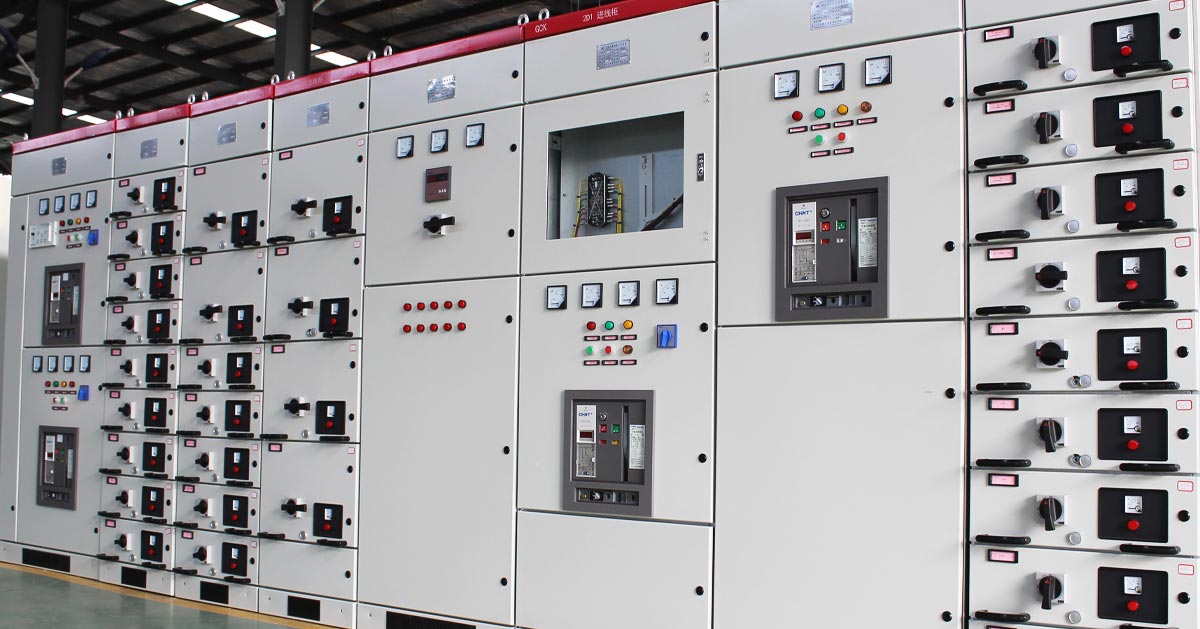

O painel de distribuição de baixa tensão foi projetado para sistemas CA de até 1.000 V (CC até 1.500 V), fornecendo distribuição de energia segura e confiável e proteção no nível do terminal.
Aparelhagem de média tensãocobre níveis de tensão de 3,6kV a 40,5kV, comumente usados em sistemas de 12kV, 24kV e 35kV, servindo como equipamento chave em redes de distribuição de energia de média tensão.
Os comutadores desempenham um papel essencial nos sistemas elétricos modernos, desde a distribuição de baixa tensão ao usuário final até as redes de transmissão e transformação de energia de alta tensão.
Esses produtos são aplicados em usinas de energia, subestações, projetos de mineração, empreendimentos industriais, áreas residenciais urbanas, edifícios comerciais, data centers e outros ambientes de infraestrutura crítica.
O painel de distribuição de baixa tensão foi projetado para sistemas CA de até 1.000 V (CC até 1.500 V), fornecendo distribuição de energia segura e confiável e proteção no nível do terminal.
Aparelhagem de média tensãocobre níveis de tensão de 3,6kV a 40,5kV, comumente usados em sistemas de 12kV, 24kV e 35kV, servindo como equipamento chave em redes de distribuição de energia de média tensão.
Os comutadores desempenham um papel essencial nos sistemas elétricos modernos, desde a distribuição de baixa tensão ao usuário final até as redes de transmissão e transformação de energia de alta tensão.
Novos Produtos
- Sistema isolado a gás de média tensão 33KV
- Painéis elétricos RMU de média tensão 11KV
- Painéis MV da unidade principal do anel de média tensão 11KV
- Painel de distribuição isolado a gás de média tensão 11KV
- Painel de distribuição de média tensão revestido de metal interno 11KV
- View as
Caixa de distribuição de cabos externa
Caixa de distribuição de cabos externa tipo Cotenele DFWK Adota cabeças de cabo de borracha de silicone pré-fabricadas vivas e tocáveis, totalmente seladas, totalmente isoladas, livres de manutenção e confiáveis para garantir a segurança pessoal; Estrutura compacta, aparência compacta e bonita, caixa de dupla camada em aço inoxidável, com vida útil superior a 20 anos; Sem afetar o funcionamento da rede principal. Implementar manutenção regional de interrupções de energia para reduzir o escopo das interrupções de energia; Pode ser equipado com uma ou mais chaves seccionadoras em carga SF6. Os métodos de fiação são flexíveis e diversos, com no máximo oito ramais; Pára-raios opcionais, indicadores de falha de curto-circuito, fusíveis limitadores de corrente, etc. estão disponíveis para atender a vários requisitos do usuário.
Painel elétrico de distribuição de cabos de caixa comum 33KV
No sistema de distribuição de 33kV, o painel de distribuição de cabos de caixa de junção elétrica de 33KV é um equipamento elétrico muito importante, e a Cotenele é um excelente representante na produção deste equipamento. Nosso painel de distribuição de cabos de estilo europeu é amplamente utilizado na engenharia de cabos em sistemas de rede de distribuição de energia. Suas principais características são a abertura bidirecional de portas, o uso de mangas passantes como barramentos de conexão e vantagens significativas, como construção compacta, disposição clara dos cabos e sem necessidade de cruzamento de cabos de três núcleos em grandes vãos.
Painel de distribuição do cabo de junção da caixa de fiação 22KV
Cotenele é um grande fabricante de caixas de derivação de cabos de média tensão, o painel de distribuição de cabos de junção de caixa de fiação de 22KV fabricado por nós exportou muitos países e áreas internacionais. O painel de distribuição de cabos de junção de caixa de fiação de 22KV é um dispositivo de nó chave em redes de distribuição de energia, usado principalmente para transferência e distribuição de energia. É amplamente aplicado em projetos de cabeamento urbano e fornecimento de energia residencial. Possui características totalmente isoladas, totalmente vedadas e livres de manutenção.
11KV fora da caixa de terminação de cabo do gabinete de junção elétrica
A Cotenele é um importante fornecedor de equipamentos de engenharia de cabos no sistema de rede de distribuição de energia da China. Nossa caixa de terminação de cabo de gabinete de junção elétrica externa de estilo europeu 11KV tem sido amplamente utilizada em projetos de engenharia de sistemas de distribuição da State Grid nos últimos anos. As principais características do Gabinete de Junção Elétrica Externa são a abertura bidirecional das portas, usando mangas de parede como barramentos de conexão e tendo vantagens significativas, como comprimento pequeno, disposição de cabos transparente e sem necessidade de cruzamento de três cabos principais em grandes vãos.
Caixa de distribuição de baixa tensão
A Cotenele é um grande fabricante de caixas de distribuição de baixa tensão. As nossas caixas de distribuição de baixa tensão não só têm uma elevada quota de mercado na China, mas também exportam para mercados estrangeiros, especialmente em África e na América do Sul. Na Europa, estabelecemos uma cooperação estável e de longo prazo com alguns agentes gregos. A caixa de distribuição de baixa tensão é um elo crítico no sistema eléctrico, fornecendo energia da rede principal aos equipamentos de utilização final. Pode ser considerada a porta de entrada final para distribuição de energia. Nossas caixas de distribuição de baixa tensão estão em conformidade com o padrão internacional relevante, por exemplo, IEC 61439.
Quadro de distribuição de baixa tensão JP
O quadro de distribuição de baixa tensão JP é um equipamento de potência "estação integrada multifuncional" projetado para se adaptar a ambientes externos. A caixa de distribuição Cotenele JP integra vários módulos funcionais em um gabinete externo robusto, incluindo principalmente distribuição de energia, medição de energia, funções de proteção, bem como controle e compensação de potência reativa. A função de controle e compensação de potência reativa é uma das funções principais da caixa de distribuição integrada de baixa tensão da série JP, que pode ligar e desligar automaticamente bancos de capacitores de acordo com a carga da rede para compensar a potência reativa, melhorando significativamente o fator de potência da rede, reduzindo as perdas de linha e melhorando a qualidade da tensão.
O que é painel de distribuição?
Aparelhagem (também conhecida como aparelhagem em invólucro metálico ou equipamento de distribuição montado) é um sistema elétrico integrado composto principalmente de disjuntores e dispositivos de controle relacionados.
Ele combina componentes como disjuntores, chaves seccionadoras, seccionadores, fusíveis, transformadores de instrumentos, dispositivos de proteção contra surtos, barramentos e sistemas de isolamento dentro de um invólucro metálico.
Esses componentes são montados de acordo com um diagrama elétrico unifilar definido, formando uma unidade de distribuição padronizada e modular.
As principais funções do painel incluem:
- Comutação de circuitos elétricos
- Controle e proteção do sistema
- Medição e monitoramento de parâmetros elétricos
Os painéis de baixa tensão são normalmente usados em redes de distribuição de até 1000 Vca, enquanto os painéis de média tensão são aplicados em sistemas que variam de 3,6 kV a 40,5 kV.
Tipos de comutadores
O painel pode ser classificado com base no nível de tensão, tecnologia de isolamento, projeto estrutural e função de aplicação.
1. Classificação por Nível de Tensão
| Aspecto | Aparelhagem de baixa tensão | Aparelhagem de Média Tensão |
| Faixa de tensão | ≤1000V | 3,6kV-40,5KV |
| Tarefa principal | Distribuição e controle (terminal) | Recebimento e proteção (linha principal) |
| Componente principal | Disjuntor em caixa moldada (MCCB), Disjuntor de ar (ACB) | Disjuntor a vácuo (VCB), disjuntor SF₆ |
| Modelos típicos | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Foco na segurança | Proteção contra choque, arco elétrico | Intertravamento estrito de cinco prevenção, controle de distância de isolamento |
2. Classificação por meio de isolamento
Aparelhagem Isolada a Ar
Ele usa ar como meio de isolamento primário. Possui estrutura madura, fácil manutenção e é amplamente utilizado em sistemas de distribuição tradicionais. Exemplos típicos incluem gabinetes de baixa tensão e sistemas de painéis metálicos de média tensão.
Aparelhagem Isolada a Gás
Ele encerra todos os componentes de alta tensão dentro de um compartimento selado cheio de SF₆, nitrogênio ou ar seco. Oferece excelente desempenho de isolamento, estrutura compacta e forte adaptabilidade ambiental.
Aparelhagem com isolamento sólido
Ele usa resina epóxi para encapsular componentes ativos, proporcionando forte resistência a ambientes agressivos, como umidade, poeira e poluição.
3. Classificação por Estrutura
Aparelhagem de tipo fixo
Todos os componentes são fixados dentro do gabinete. Possui estrutura simples e design econômico, comumente usado em sistemas de distribuição padrão.
Aparelhagem extraível
O disjuntor ou unidade funcional é instalado em um carrinho móvel, permitindo fácil manutenção e substituição. Essa estrutura melhora a modularidade e a flexibilidade operacional. O painel de média tensão montado no centro é um exemplo típico.
Tipos típicos de painéis de distribuição
Unidade principal de anel
As unidades principais em anel são sistemas de distribuição compactos projetados para fornecimento de energia em rede em anel. Eles usam chaves seccionadoras combinadas com proteção por fusível para controlar e isolar falhas.
As RMUs são amplamente utilizadas em redes de distribuição urbana, comunidades residenciais, edifícios comerciais e instalações industriais. Eles estão disponíveis em designs isolados a ar e a gás, oferecendo tamanho compacto, operação simples e desempenho confiável.
Aparelhagem montada no centro
O painel montado centralmente é um sistema de distribuição de média tensão extraível revestido de metal, normalmente usado em 3,6kV–12kV.
Sua estrutura está dividida em três compartimentos:
- Barramento e compartimento de instrumentos
- Compartimento do disjuntor
- Compartimento de cabos
Este design melhora a segurança e o isolamento entre unidades funcionais. É amplamente utilizado em usinas de energia, instalações industriais, subestações e para partida de motores de alta tensão. Ele também suporta funções de proteção de intertravamento para garantir a operação segura do sistema.
Aparelhagem Isolada a Gás
O painel isolado a gás envolve todos os componentes elétricos dentro de uma caixa metálica selada preenchida com gás isolante.
É altamente resistente a influências ambientais como umidade, poeira, poluição e atmosferas corrosivas. É amplamente utilizado em trânsito ferroviário urbano, plantas petroquímicas, metalurgia e regiões de alta altitude.
Comparado com sistemas isolados a ar, o C-GIS é mais compacto, exigindo significativamente menos espaço de instalação e oferecendo uma longa vida útil com requisitos mínimos de manutenção.
Áreas de aplicação de painéis
O painel é amplamente utilizado em:
- Sistemas de geração de energia
- Subestações de transmissão e distribuição
- Instalações industriais e de mineração
- Edifícios residenciais e comerciais urbanos
- Data centers e projetos de infraestrutura
RMUs são comumente usadas em redes de distribuição e subestações compactas. O painel montado no centro é aplicado principalmente em sistemas de controle de média tensão e partida de motores. O painel isolado a gás é preferido em ambientes agressivos com limitações de espaço.
| Cenário | Tipo de gabinete adequado | Uso típico |
| Usinas de energia, grandes subestações | Montado no centro (KYN28), painel de distribuição MV | Entrega do gerador, recepção do transformador principal |
| Parques industriais, médias empresas | Montado no centro, RMU | Distribuição, recepção de energia |
| Áreas residenciais urbanas, edifícios altos | RMU, armários de distribuição LV | Fonte de alimentação de rede em anel, distribuição final |
| Áreas de alta altitude, úmidas e poluídas | C-GIS | Distribuição em ambientes severos |
| Mineração, petroquímica, trânsito ferroviário | C-GIS | Fonte de alimentação em condições severas |
| Edifícios comerciais, hospitais, data centers | Aparelhagem de baixa tensão (GCK/GCS/MNS) | Iluminação, HVAC, distribuição de equipamentos |
Como selecionar o equipamento de distribuição adequado
A seleção do equipamento de manobra correto requer a avaliação de vários fatores-chave:
1. Condições de operação elétrica
O nível de tensão, a capacidade de corrente, a frequência e as características de carga devem ser considerados para garantir uma operação estável e segura.
2. Condições Ambientais
Temperatura, umidade, altitude, nível sísmico e grau de poluição afetam diretamente o desempenho do isolamento e a vida útil do equipamento.
3. Requisitos de curto-circuito
A corrente suportável nominal de curta duração e a capacidade de interrupção devem corresponder aos níveis de falha do sistema. Os sistemas de média tensão normalmente usam uma classificação de 3 segundos, enquanto os sistemas de baixa tensão geralmente usam classificações de 1 segundo.
4. Características de carga
Diferentes tipos de carga exigem configurações diferentes, como painéis de disjuntores ou sistemas de interruptores seccionadores.
5. Ambiente de Aplicação
- Áreas interiores gerais: quadro isolado a ar
- Áreas com espaço limitado: sistemas compactos ou isolados a gás
- Distribuição secundária: sistemas RMU
- Expansão Industrial: Utiliza sistema modular e extraível.
6. Tipo de projeto
As novas instalações normalmente utilizam sistemas modernos e de alta eficiência, enquanto os projetos de modernização podem seguir as configurações existentes.
7. Requisitos de manutenção
O projeto do equipamento deve permitir fácil manutenção, com forte desempenho anticorrosivo e antipoluição.
Aparelhagem em Subestações Pré-fabricadas
Uma subestação pré-fabricada integra painéis de alta tensão, transformadores, painéis de baixa tensão e sistemas de controle em um gabinete compacto.
Lado de alta tensão
Inclui painéis de média tensão como sistemas KYN28A-12 ou RMU, equipados com relés de proteção e sistemas de comunicação.
Transformador
Normalmente usa transformadores imersos em óleo ou do tipo seco com baixas perdas e alta eficiência.
Lado de baixa tensão
Utiliza sistemas de comutação de baixa tensão do tipo extraível para fácil manutenção e distribuição de energia confiável.
