Painel de distribuição de média tensão revestido de metal interno 11KV

Cotenele é uma fábrica de painéis elétricos localizada na cidade de Wenzhou, na China, nós fornecemos painéis de média tensão revestidos de metal interno série kyn28-12 11KV e os componentes do núcleo interno, como disjuntor a vácuo, chave seccionadora de carga, transformador de corrente e transformador de tensão ect dentro deles, nossos produtos elétricos exportaram muitos países e regiões no exterior, e são amplamente elogiados por nossos clientes.

Veja mais >> Enviar consulta >>

O que é painel de distribuição?

Aparelhagem (também conhecida como aparelhagem em invólucro metálico ou equipamento de distribuição montado) é um sistema elétrico integrado composto principalmente de disjuntores e dispositivos de controle relacionados.

Ele combina componentes como disjuntores, chaves seccionadoras, seccionadores, fusíveis, transformadores de instrumentos, dispositivos de proteção contra surtos, barramentos e sistemas de isolamento dentro de um invólucro metálico.

Esses componentes são montados de acordo com um diagrama elétrico unifilar definido, formando uma unidade de distribuição padronizada e modular.

As principais funções do painel incluem:

Comutação de circuitos elétricos
Controle e proteção do sistema
Medição e monitoramento de parâmetros elétricos

Os painéis de baixa tensão são normalmente usados em redes de distribuição de até 1000 Vca, enquanto os painéis de média tensão são aplicados em sistemas que variam de 3,6 kV a 40,5 kV.

Tipos de comutadores

O painel pode ser classificado com base no nível de tensão, tecnologia de isolamento, projeto estrutural e função de aplicação.

1. Classificação por Nível de Tensão

Aspecto	Aparelhagem de baixa tensão	Aparelhagem de Média Tensão
Faixa de tensão	≤1000V	3,6kV-40,5KV
Tarefa principal	Distribuição e controle (terminal)	Recebimento e proteção (linha principal)
Componente principal	Disjuntor em caixa moldada (MCCB), Disjuntor de ar (ACB)	Disjuntor a vácuo (VCB), disjuntor SF₆
Modelos típicos	GGD,GCK,GCS,MNS	KYN28,XGN,C-GIS
Foco na segurança	Proteção contra choque, arco elétrico	Intertravamento estrito de cinco prevenção, controle de distância de isolamento

2. Classificação por meio de isolamento

Aparelhagem Isolada a Ar

Ele usa ar como meio de isolamento primário. Possui estrutura madura, fácil manutenção e é amplamente utilizado em sistemas de distribuição tradicionais. Exemplos típicos incluem gabinetes de baixa tensão e sistemas de painéis metálicos de média tensão.

Aparelhagem Isolada a Gás

Ele encerra todos os componentes de alta tensão dentro de um compartimento selado cheio de SF₆, nitrogênio ou ar seco. Oferece excelente desempenho de isolamento, estrutura compacta e forte adaptabilidade ambiental.

Aparelhagem com isolamento sólido

Ele usa resina epóxi para encapsular componentes ativos, proporcionando forte resistência a ambientes agressivos, como umidade, poeira e poluição.

3. Classificação por Estrutura

Aparelhagem de tipo fixo

Todos os componentes são fixados dentro do gabinete. Possui estrutura simples e design econômico, comumente usado em sistemas de distribuição padrão.

Aparelhagem extraível

O disjuntor ou unidade funcional é instalado em um carrinho móvel, permitindo fácil manutenção e substituição. Essa estrutura melhora a modularidade e a flexibilidade operacional. O painel de média tensão montado no centro é um exemplo típico.

Tipos típicos de painéis de distribuição

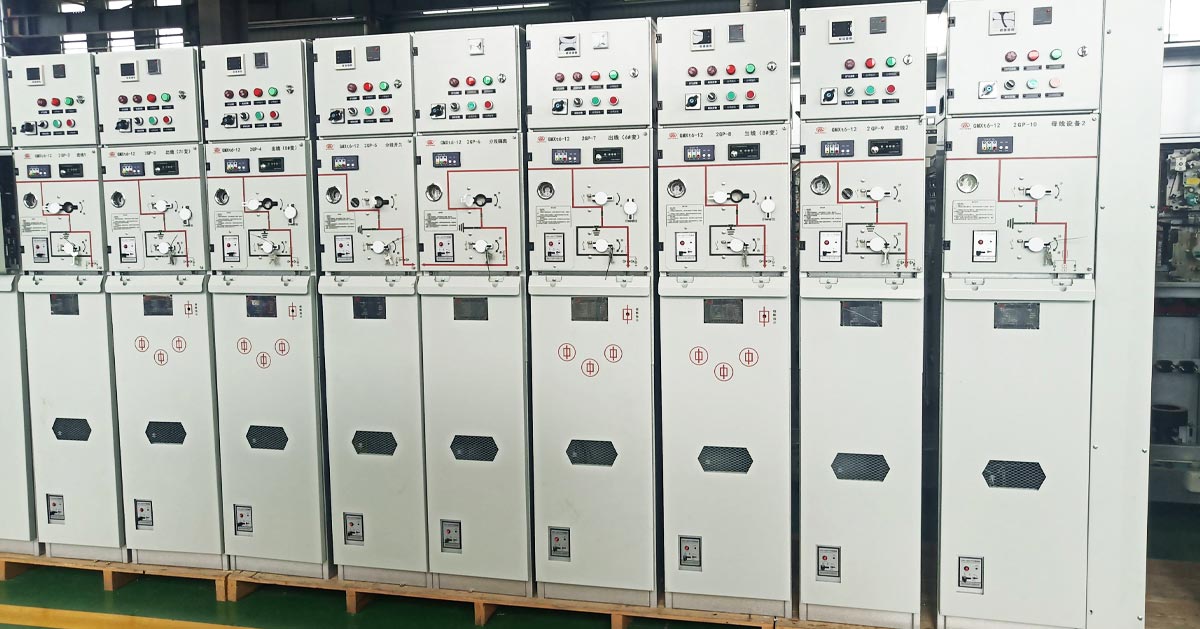

Unidade principal de anel

As unidades principais em anel são sistemas de distribuição compactos projetados para fornecimento de energia em rede em anel. Eles usam chaves seccionadoras combinadas com proteção por fusível para controlar e isolar falhas.

As RMUs são amplamente utilizadas em redes de distribuição urbana, comunidades residenciais, edifícios comerciais e instalações industriais. Eles estão disponíveis em designs isolados a ar e a gás, oferecendo tamanho compacto, operação simples e desempenho confiável.

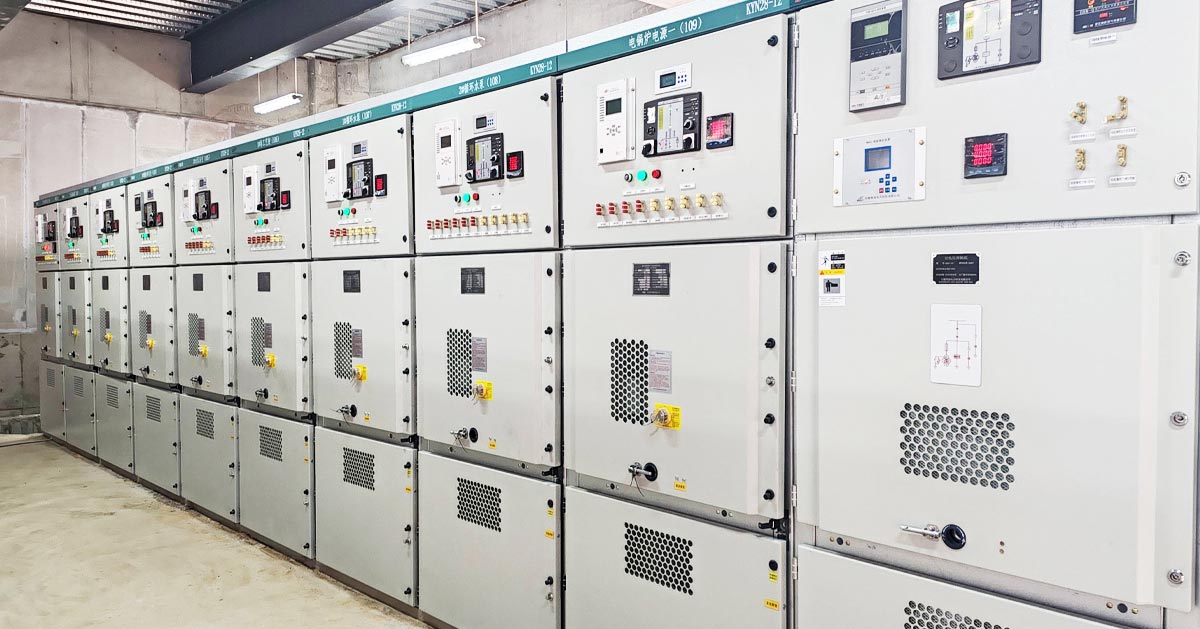

Aparelhagem montada no centro

O painel montado centralmente é um sistema de distribuição de média tensão extraível revestido de metal, normalmente usado em 3,6kV–12kV.

Sua estrutura está dividida em três compartimentos:

Barramento e compartimento de instrumentos
Compartimento do disjuntor
Compartimento de cabos

Este design melhora a segurança e o isolamento entre unidades funcionais. É amplamente utilizado em usinas de energia, instalações industriais, subestações e para partida de motores de alta tensão. Ele também suporta funções de proteção de intertravamento para garantir a operação segura do sistema.

Aparelhagem Isolada a Gás

O painel isolado a gás envolve todos os componentes elétricos dentro de uma caixa metálica selada preenchida com gás isolante.

É altamente resistente a influências ambientais como umidade, poeira, poluição e atmosferas corrosivas. É amplamente utilizado em trânsito ferroviário urbano, plantas petroquímicas, metalurgia e regiões de alta altitude.

Comparado com sistemas isolados a ar, o C-GIS é mais compacto, exigindo significativamente menos espaço de instalação e oferecendo uma longa vida útil com requisitos mínimos de manutenção.

Áreas de aplicação de painéis

O painel é amplamente utilizado em:

Sistemas de geração de energia
Subestações de transmissão e distribuição
Instalações industriais e de mineração
Edifícios residenciais e comerciais urbanos
Data centers e projetos de infraestrutura

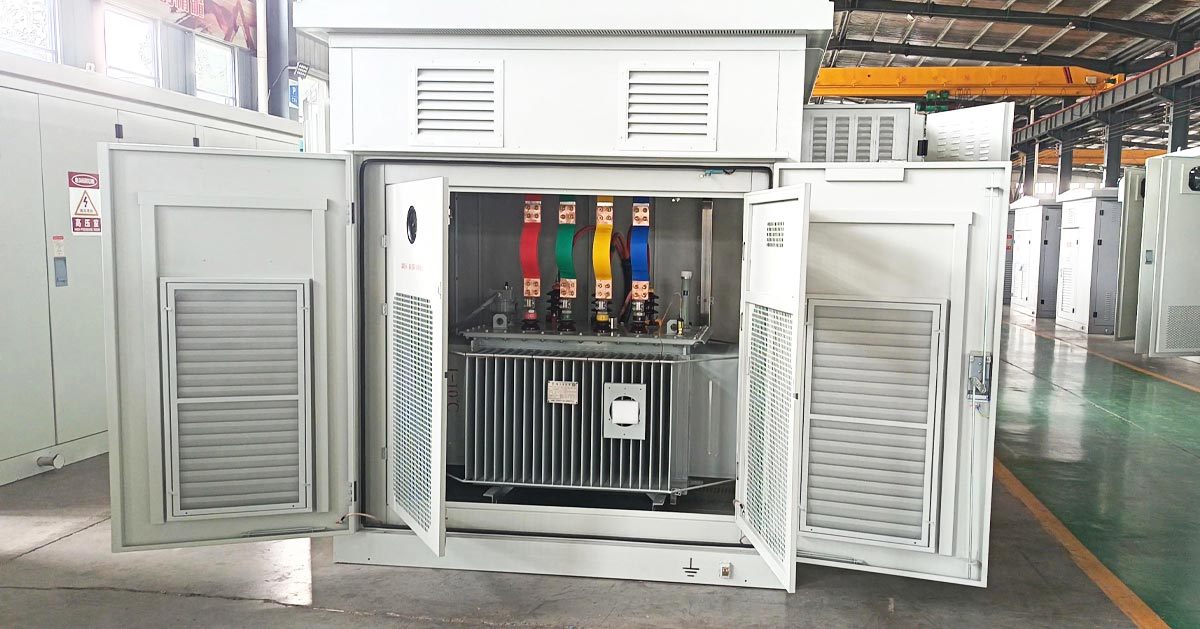

RMUs são comumente usadas em redes de distribuição e subestações compactas. O painel montado no centro é aplicado principalmente em sistemas de controle de média tensão e partida de motores. O painel isolado a gás é preferido em ambientes agressivos com limitações de espaço.

Cenário	Tipo de gabinete adequado	Uso típico
Usinas de energia, grandes subestações	Montado no centro (KYN28), painel de distribuição MV	Entrega do gerador, recepção do transformador principal
Parques industriais, médias empresas	Montado no centro, RMU	Distribuição, recepção de energia
Áreas residenciais urbanas, edifícios altos	RMU, armários de distribuição LV	Fonte de alimentação de rede em anel, distribuição final
Áreas de alta altitude, úmidas e poluídas	C-GIS	Distribuição em ambientes severos
Mineração, petroquímica, trânsito ferroviário	C-GIS	Fonte de alimentação em condições severas

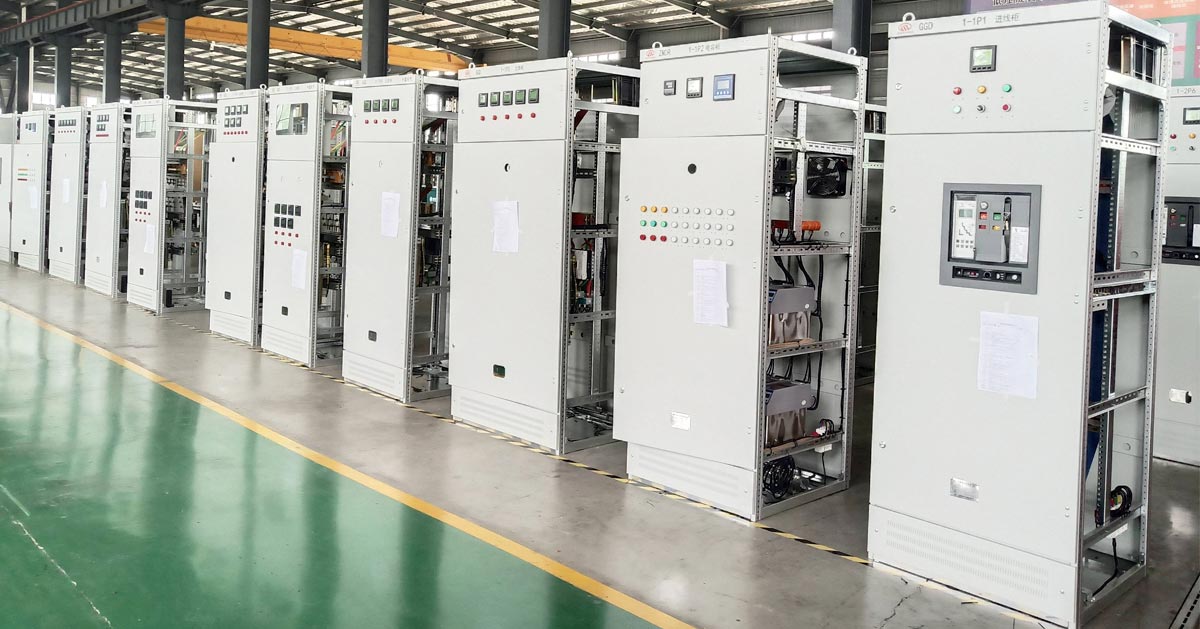

Edifícios comerciais, hospitais, data centers	Aparelhagem de baixa tensão (GCK/GCS/MNS)	Iluminação, HVAC, distribuição de equipamentos

Como selecionar o equipamento de distribuição adequado

A seleção do equipamento de manobra correto requer a avaliação de vários fatores-chave:

1. Condições de operação elétrica

O nível de tensão, a capacidade de corrente, a frequência e as características de carga devem ser considerados para garantir uma operação estável e segura.

2. Condições Ambientais

Temperatura, umidade, altitude, nível sísmico e grau de poluição afetam diretamente o desempenho do isolamento e a vida útil do equipamento.

3. Requisitos de curto-circuito

A corrente suportável nominal de curta duração e a capacidade de interrupção devem corresponder aos níveis de falha do sistema. Os sistemas de média tensão normalmente usam uma classificação de 3 segundos, enquanto os sistemas de baixa tensão geralmente usam classificações de 1 segundo.

4. Características de carga

Diferentes tipos de carga exigem configurações diferentes, como painéis de disjuntores ou sistemas de interruptores seccionadores.

5. Ambiente de Aplicação

Áreas interiores gerais: quadro isolado a ar
Áreas com espaço limitado: sistemas compactos ou isolados a gás
Distribuição secundária: sistemas RMU
Expansão Industrial: Utiliza sistema modular e extraível.

6. Tipo de projeto

As novas instalações normalmente utilizam sistemas modernos e de alta eficiência, enquanto os projetos de modernização podem seguir as configurações existentes.
