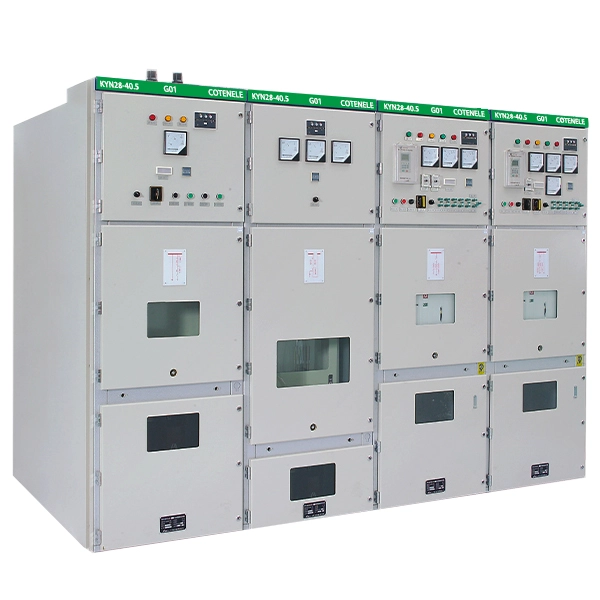

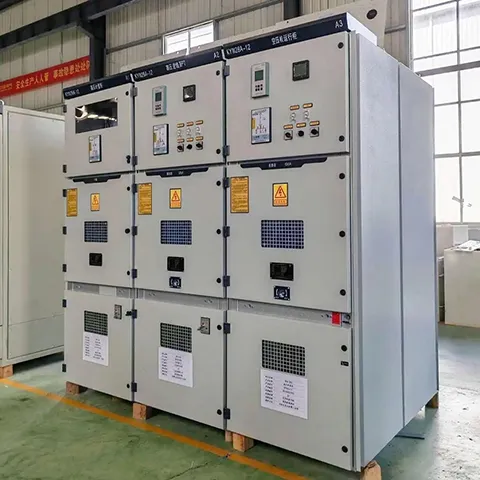

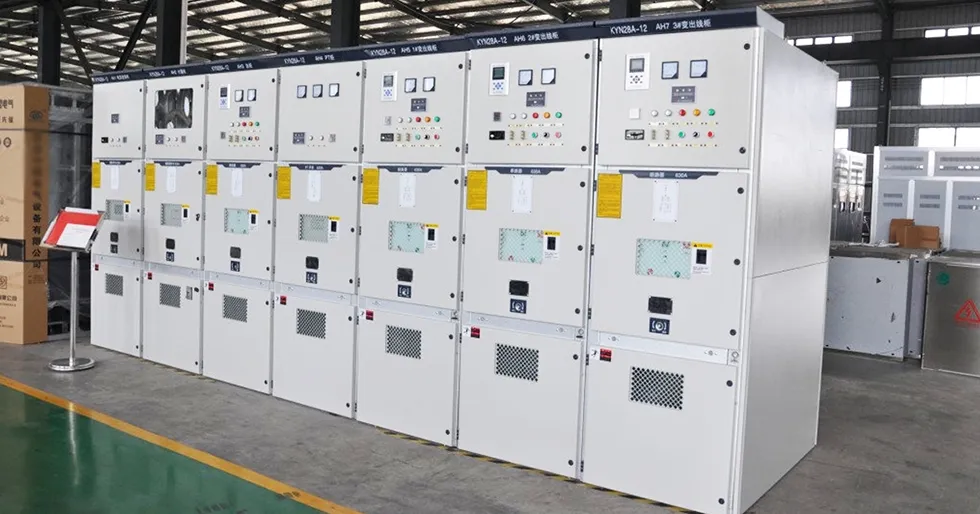

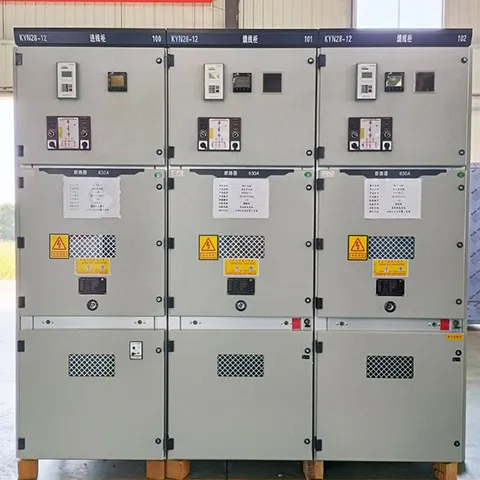

Engrenagem de comutação de média tensão de painel de distribuição 33KV MV

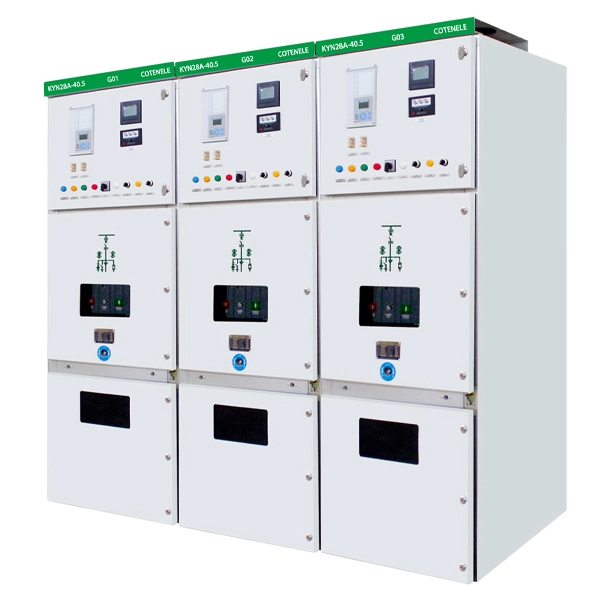

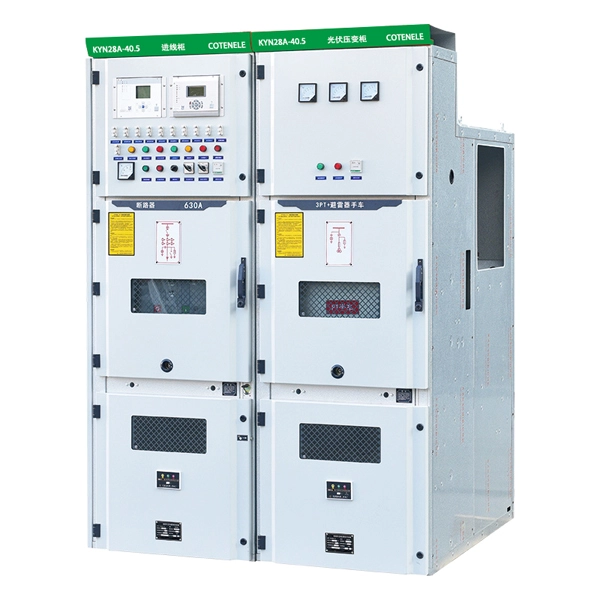

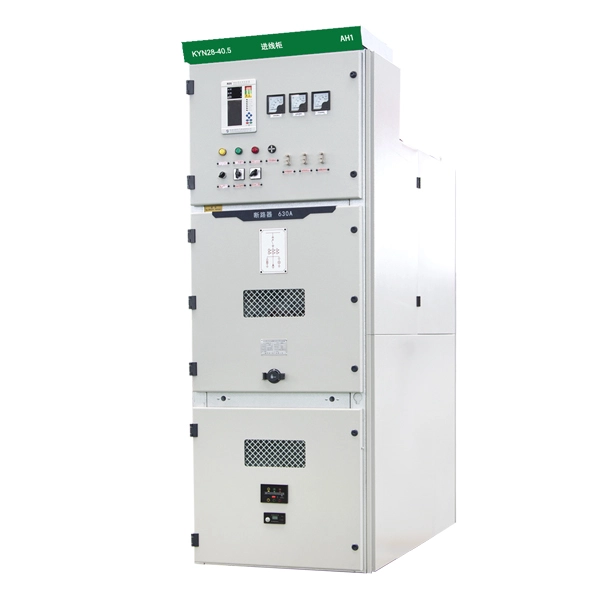

O painel de média tensão KYN28-40.5 é um novo produto desenvolvido pela Cotenele, com uma tensão nominal de até 40,5kv. Este conjunto de manobra de média tensão KYN28-40.5 tipo 33KV MV é destinado principalmente a sistemas de energia CA trifásicos com uma tensão nominal de 40,5 kV e uma frequência de 50 Hz. É comumente aplicado em arranjos de barramento único e barramento seccionado. O design do produto está em conformidade com padrões relevantes, como IEC 298 e GB3906-2006.
A Cotenele está há muito comprometida com a inovação e a pesquisa em tecnologia de quadros de distribuição de média tensão. KYN28-40.5 série 33KV MV Switchgear Média Tensão Switch Gear é um novo produto da Cotenele bruxa geralmente usado para atender aos requisitos de distribuição de tensão nominal 35KV em usinas de energia, subestações, empresas industriais e de mineração, instituições públicas e outros lugares.
O equipamento pode ser equipado com disjuntores a vácuo das séries ZN85 e VTK do próprio fabricante ou, alternativamente, com disjuntores a vácuo VD4 da ABB.
Modelo e significados
Principais parâmetros técnicos
| Item | Unidade | Parâmetros Técnicos | |
| Tensão nominal | KV | 40.5 | |
| Frequência nominal | Hz | 50 | |
| Corrente nominal | A | 1250160020002500 | |
| Frequência de energia com tensão | Tensão suportável à frequência industrial do circuito principal por 1 minuto | KV | 95 KV (118 KV através da lacuna de isolamento para requisitos especiais) |
| Tensão suportável de frequência industrial de circuitos auxiliares e de controle | V | 2000 | |
| Tensão suportável de impulso relâmpago | KV | 185 KV (215 KV através da lacuna de isolamento para requisitos especiais) | |
| Corrente de interrupção nominal (RMS) | KÁ | 2.531,5 | |
| Corrente de tomada nominal (pico) | KÁ | 63,80 | |
| Corrente suportável dinâmica nominal (pico) | KÁ | 63,80 | |
| Corrente suportável nominal de curta duração por 4 segundos (RMS) | KÁ | 2.531,5 | |
| Tensão nominal de circuitos auxiliares e de controle | V | -110,-220,~110,~220 | |
| Grau de proteção | IP3X para gabinete; IP2X entre compartimentos e quando a porta do compartimento do disjuntor está aberta | ||
Quais são as características dos produtos do painel KYN28-40.5?
1. Compartimentos modulares e revestidos de metal:O invólucro do Quadro de Média Tensão 33KV MT é feito de chapa de aço aluzinco e espaço interno dividido em compartimentos independentes, como compartimento de disjuntor, compartimento de barramento, compartimento de cabos e compartimento de relé/instrumento. Esta estrutura atende ao padrão "LSC2B", o que significa que quando ocorre uma falha ou é realizada manutenção em um compartimento, o funcionamento dos demais compartimentos permanece inalterado.

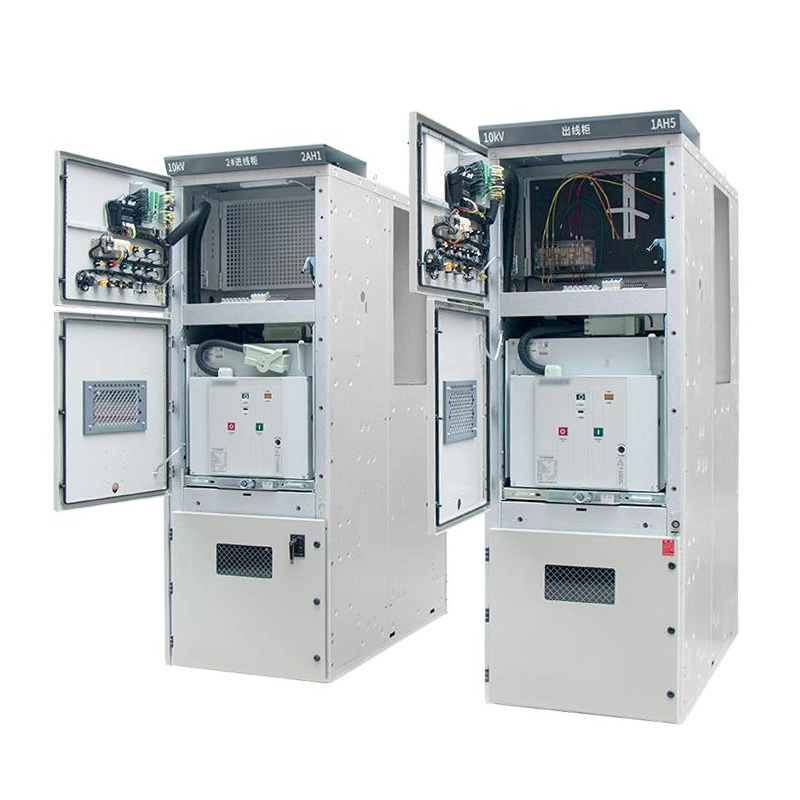

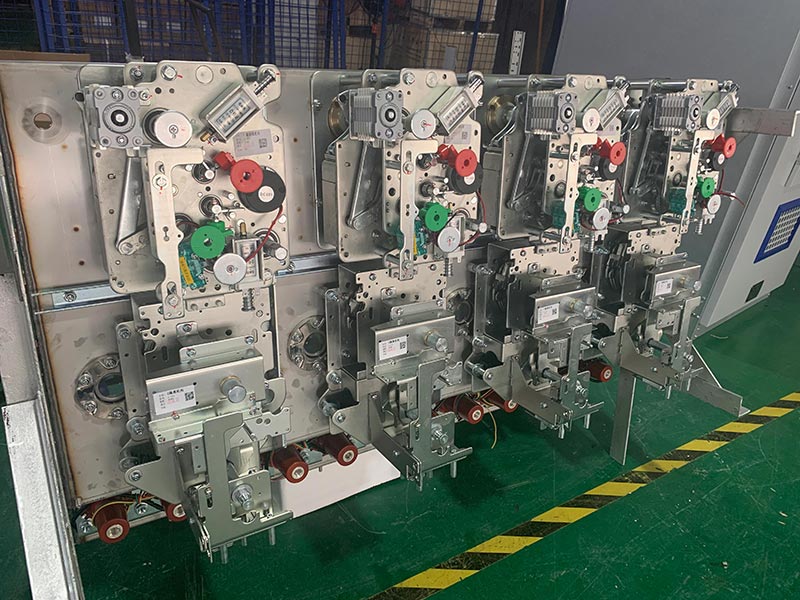

2. Disposição do disjuntor extraível "montado no centro":Os componentes principais, como disjuntor a vácuo e interruptor de isolamento, são instalados em um caminhão removível (unidade extraível). quando precisar de manutenção, o caminhão com defeito pode ser completamente retirado e substituído por um sobressalente para restaurar rapidamente o fornecimento de energia, reduzindo significativamente o tempo de interrupção.
3. Intertravamento mecânico de "cinco prevenção":Através do intertravamento mecânico obrigatório, garante que a próxima operação só possa ser realizada sob condições específicas. Esta função pode prevenir eficazmente operações incorretas, como fechamento ou abertura incorreta do disjuntor, movimentação do caminhão para dentro ou para fora sob carga, fechamento da chave de aterramento quando o circuito estiver energizado, entrada em um compartimento energizado por engano e fechamento do disjuntor com a chave de aterramento fechada. Isso pode garantir a segurança do pessoal e do equipamento.
4. Canal de alívio de pressão superior:quando ocorre uma falha de arco interno do quadro, os gases de alta temperatura e alta pressão são direcionados para liberação através do canal superior, minimizando riscos e protegendo o pessoal de operação e manutenção.
Estrutura e dimensões

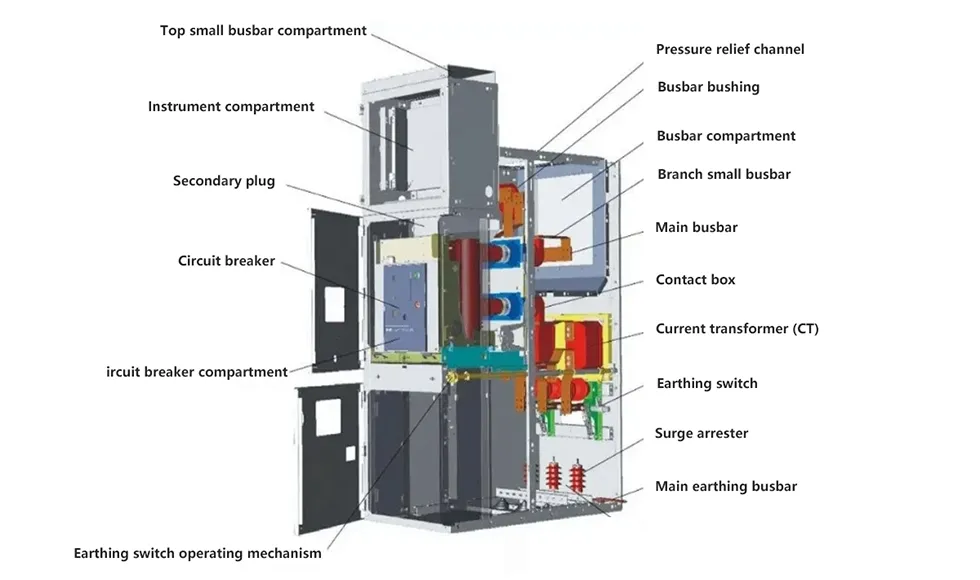

Diagrama de estrutura do KYN28
| Configurar disjuntor | ZN85(Ou VTK-40.5) | ZN85(Ou VTK-40.5) |
| Largura (mm) | 1400 | 1200 |
| Altura (mm) | 2650 | 2650 |
| Profundidade (mm) | 2800 | 2600 |
| Peso (kg) | 1500 | 1400 |
Qual é a diferença entre KYN28-40.5 e KYN61-40.5?
KYN61-40.5: O painel KYN61-40.5 é maior em tamanho, caracterizado principalmente por alta corrente e altos parâmetros, projetado especificamente para níveis de tensão de 40,5 kV. Ele adota uma estrutura de caminhão montada no chão (extraível) e é projetado para transportar altas correntes e altas capacidades de interrupção. Ele serve como um dispositivo de distribuição central para nós de energia grandes e críticos.
KYN28-40.5: KYN28-40.5 série 33KV MV Switchgear de média tensão tem uma estrutura mais compacta e é mais amplamente utilizada. Possui a icônica estrutura de caminhão extraível montada no centro da série KYN28, possui as características de compacidade e flexibilidade. É uma escolha comum para cenários de distribuição convencionais.
| Item | KYN61-40.5 | KYN28-40.5 |
| Tipo de caminhão do disjuntor | Montado no piso: caminhão maior e mais pesado, colocado em trilhos na parte inferior do painel | Montado no centro: caminhão compacto instalado na altura média do painel, mais fácil de operar |
| Dimensões e peso | Dimensões e peso maiores. Dimensões típicas: 1400 mm (L), 2800 mm (D). Peso próprio aprox.1500 kg | Mais compacto Alguns dados indicam profundidade de até 2.800 mm; ligeiramente mais leve que KYN61 |
| Faixa de corrente nominal | Mais amplo, normalmente 630A a 4000A | Mais estreito, normalmente 630A a 3150A (mas pode ser personalizado até 4000A) |
| Capacidade de ruptura/resistência | Maior, normalmente 25kA a 40kA, pico de corrente suportável de até 100kA | Relativamente menor, normalmente 20kA a 31,5kA |
| Escopo do aplicativo | Mais especializado, frequentemente usado em posições críticas, como entradas ou acopladores de barramento em grandes plantas industriais, usinas de energia e subestações | Mais difundido, um equipamento convencional para redes de distribuição de 10kV e 35kV |
| Recursos típicos do cenário | Adequado para aplicações que exigem alta corrente e alta capacidade de interrupção | Adequado para cenários de distribuição convencional com maior demanda por compactação, flexibilidade e economia |

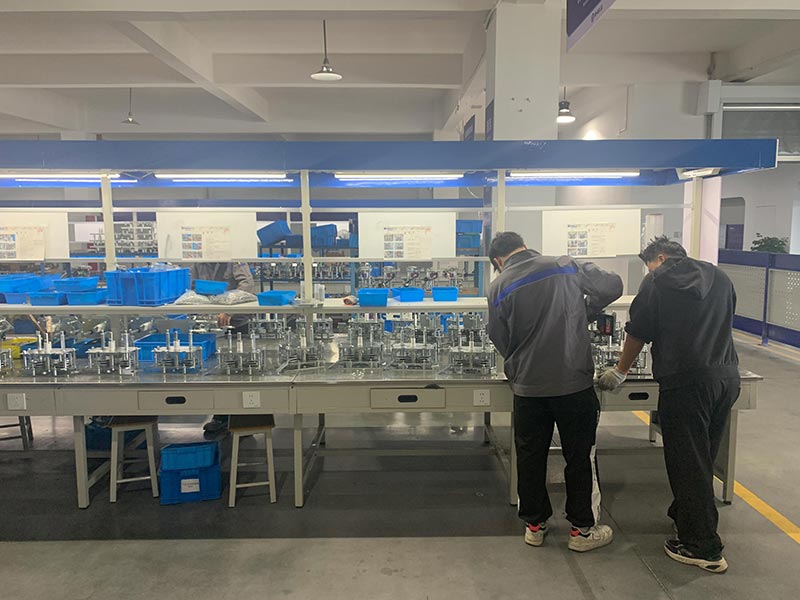

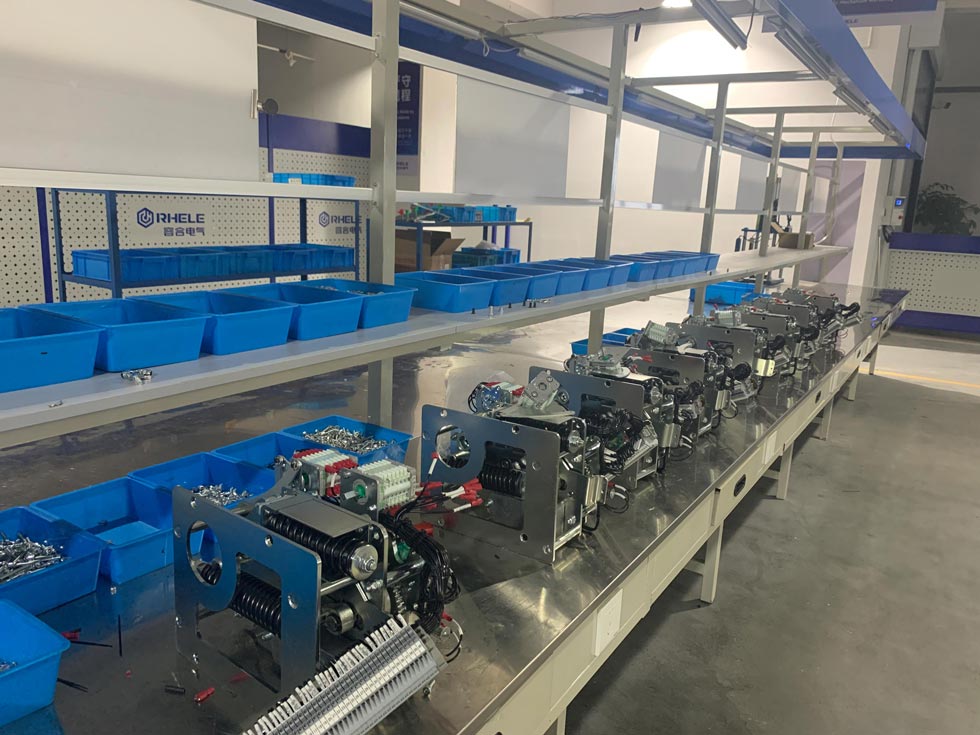

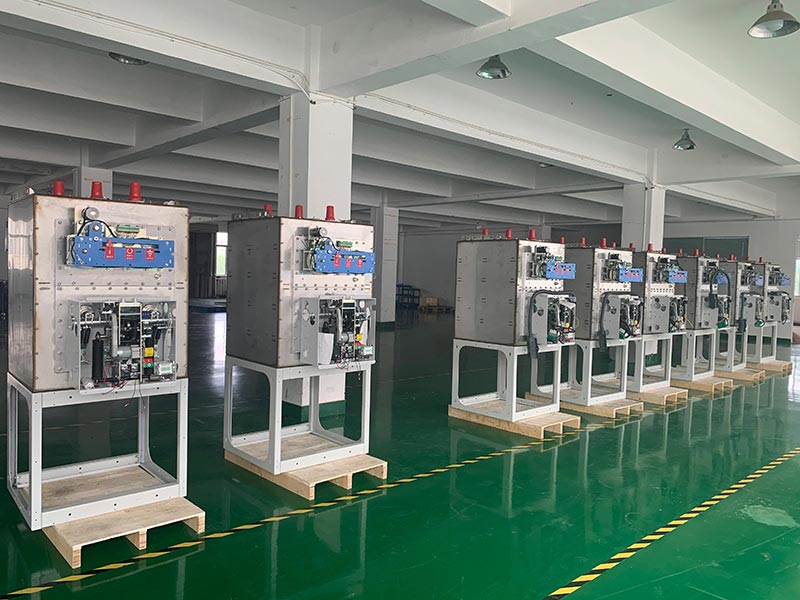

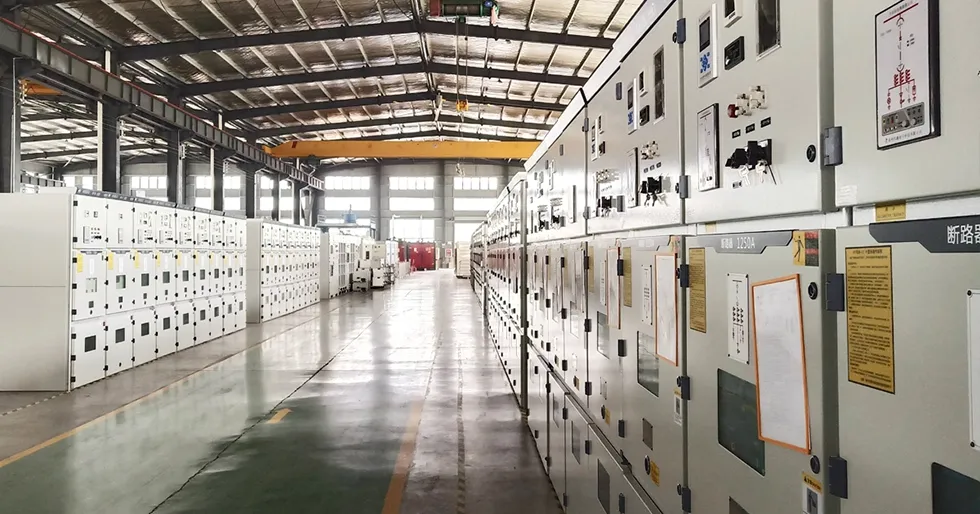

Nossa fábrica

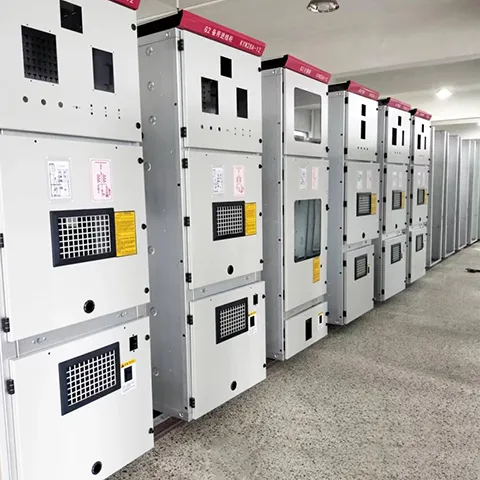

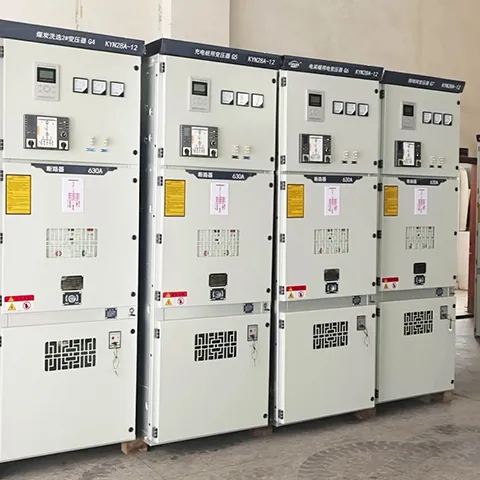

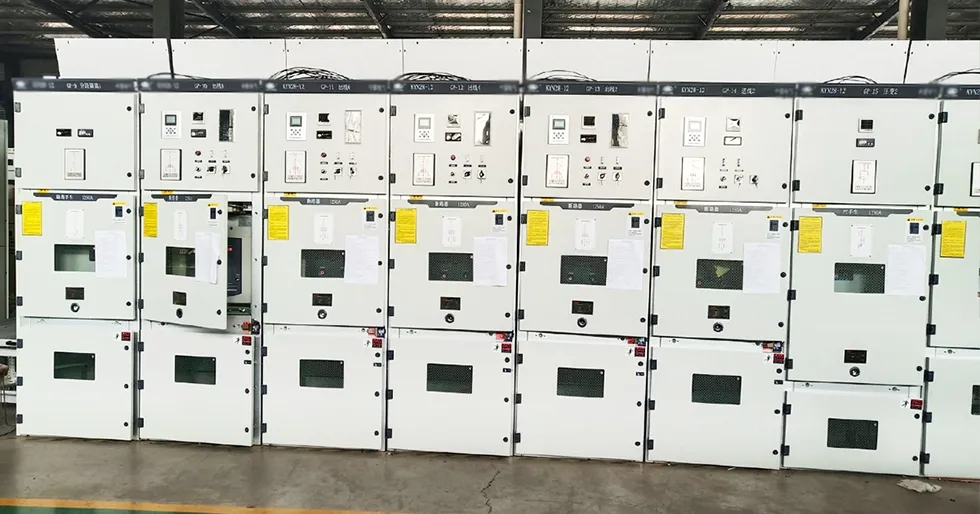

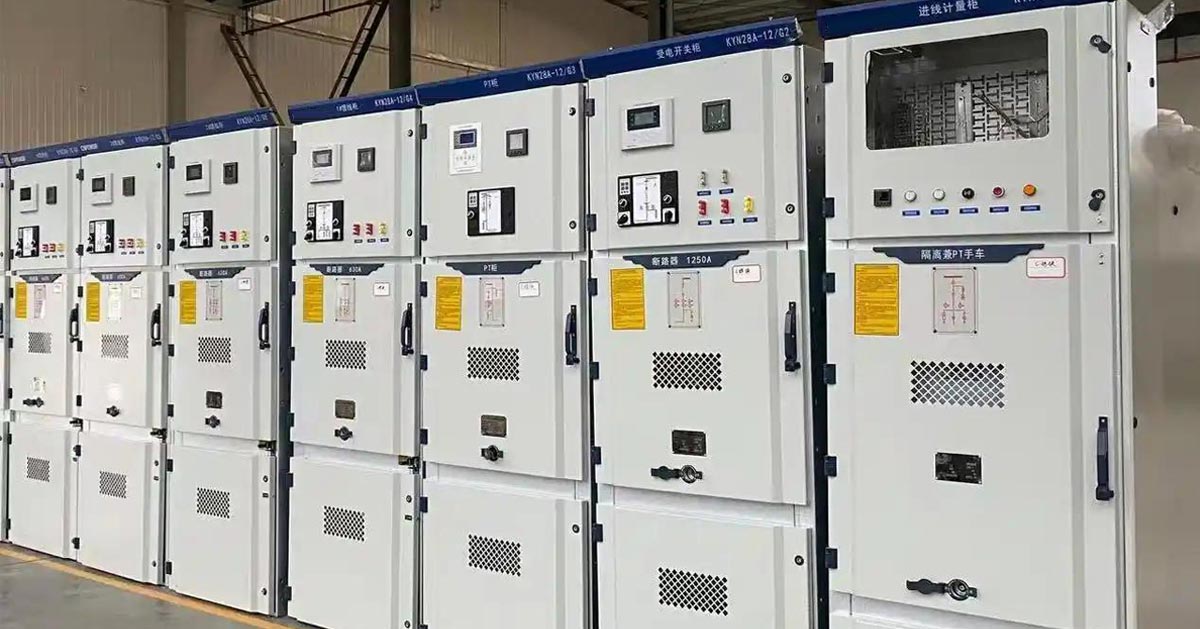

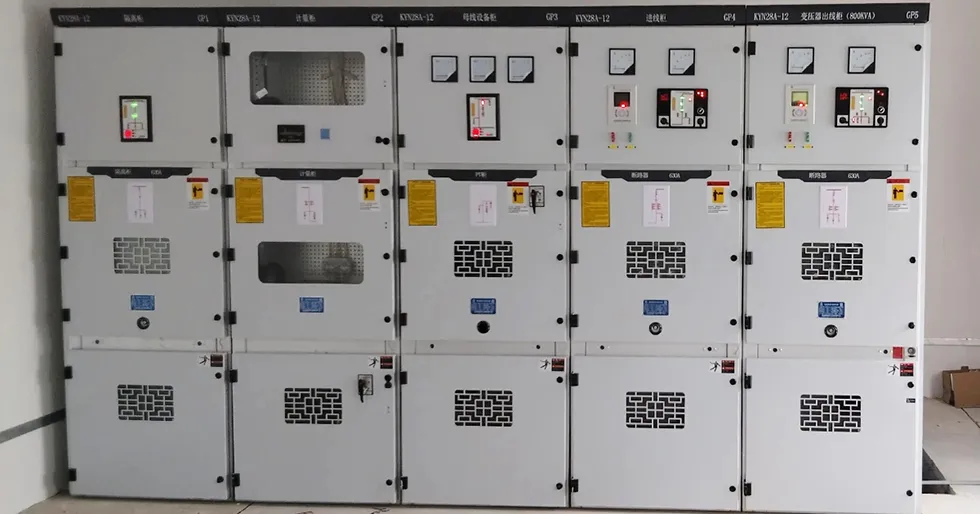

Mostra de produtos
