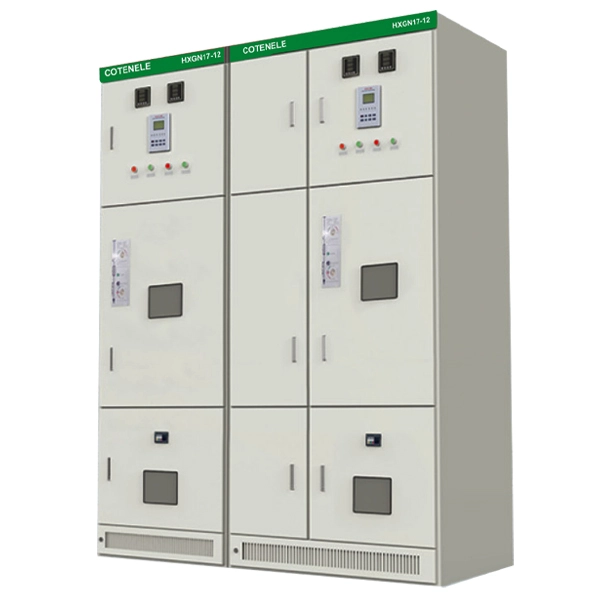

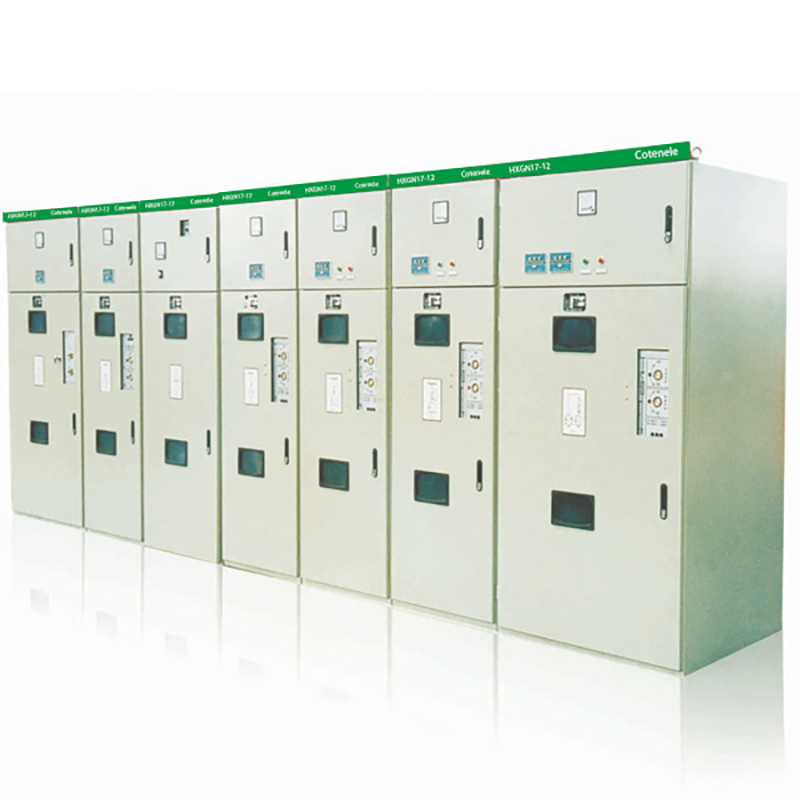

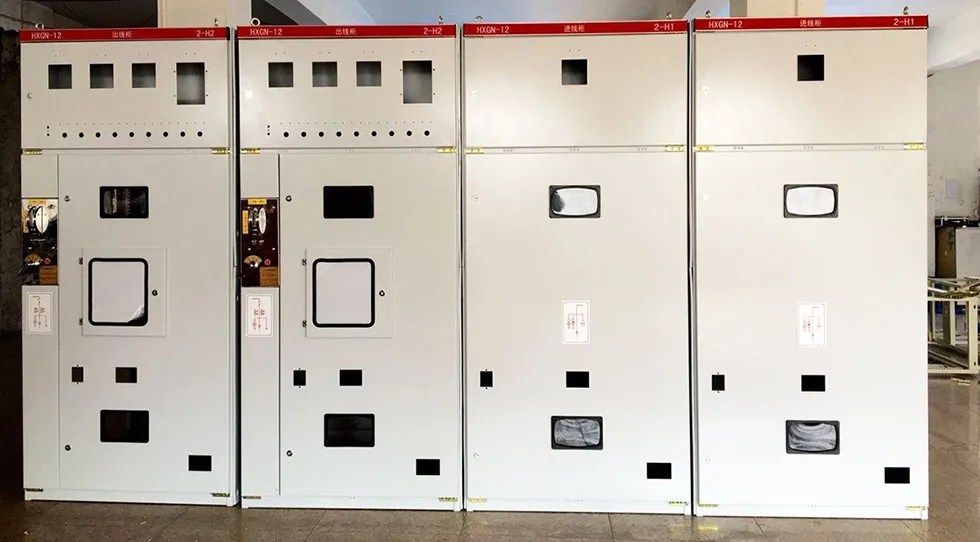

Painéis elétricos RMU de média tensão 11KV

Modelo de produto

Quais são as vantagens da unidade principal em anel HGNX17-12 em comparação com o quadro de distribuição de média tensão KYN28-12?

Comparando com os comutadores blindados removíveis revestidos de metal KYN28-12, as unidades principais de anel HXGN17-12 têm vantagens muito significativas em tamanho compacto, menor custo, facilidade de manutenção e adaptabilidade ambiental, portanto, os painéis elétricos RMU de média tensão HXGN17-12 11KV são particularmente adequados para cenários de distribuição de usuário final onde o espaço é apertado, os orçamentos são limitados e alta confiabilidade de fornecimento de energia é necessária.

As principais vantagens do HXGN17-12 sobre o KYN28-12 são as seguintes:

1. Menor investimento inicial:A unidade principal em anel HXGN17-12 geralmente tem um custo muito mais baixo, proporcionando uma clara vantagem econômica em projetos com orçamento limitado. Além disso, sua estrutura é mais simples, o que reduz a taxa de falhas e também reduz os custos operacionais e de manutenção a longo prazo.

2. Tamanho compacto e instalação flexível:O volume da RMU HXGN17-12 é muito menor do que o do painel de média tensão KYN28-12. O layout compacto e a capacidade de montagem contra uma parede tornam-no muito mais adaptável em locais onde o espaço de instalação é limitado.

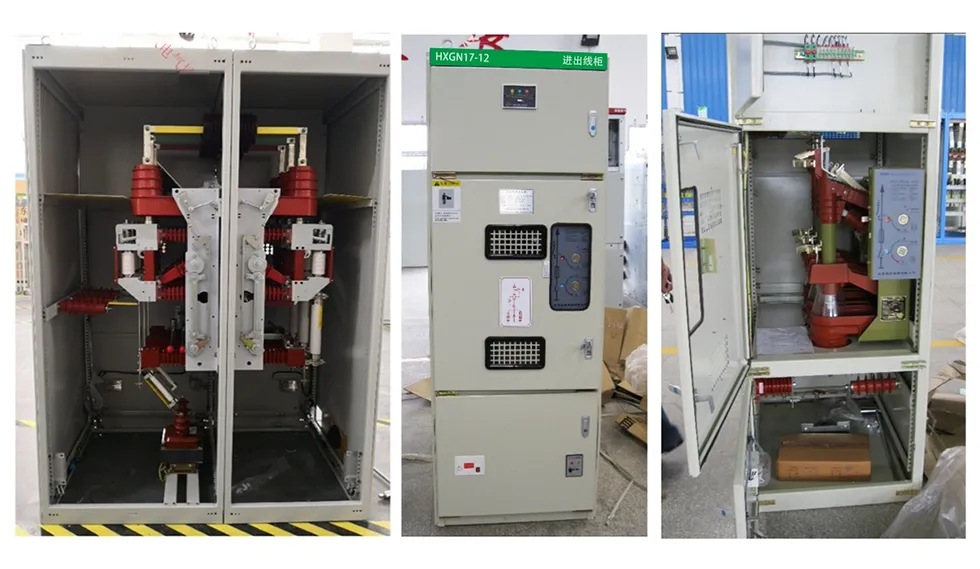

3. Manutenção de rotina mais simples:O HXGN17-12 geralmente tem uma construção do tipo fixa – os principais elementos de comutação são montados fixamente, tornando a estrutura simples e confiável. Comparado com as RMUs, o KYN28-12 usa uma construção do tipo extraível (caminhão), que oferece boa intercambialidade, mas adiciona complexidade e possíveis pontos de falha, e também requer maiores habilidades técnicas do pessoal de manutenção.

4. Melhor adaptabilidade ambiental:Como o invólucro do HXGN17-12 é totalmente fechado, seu grau de proteção normalmente atinge uma classificação de proteção IP2X ou superior, de modo que as unidades principais do anel podem fornecer maior resistência à poeira, umidade e poluição. Isso garante uma operação mais estável em ambientes agressivos.

Principais diferenças e conselhos de seleção

A característica de proteção limitada das unidades principais em anel

É importante observar que a unidade principal em anel HXGN17-12 destina-se principalmente à distribuição de carga. Seu principal elemento de proteção geralmente é uma combinação “chave de carga + fusível”. Este arranjo pode interromper rapidamente faltas de curto-circuito, mas carece de funções abrangentes de proteção de relé (como proteção de sobrecorrente e sobrecorrente instantânea) e, portanto, é inadequado para aplicações que exigem proteção de relé sofisticada.

Conselhos de seleção

Em resumo, a escolha entre os dois depende de necessidades específicas:

Se o orçamento do projeto for limitado, o espaço de instalação for escasso e o terminal de distribuição estiver localizado em um ambiente hostil, os Painéis Elétricos RMU de Média Tensão HXGN17-12 11KV são uma escolha econômica e prática.

Se o projeto tiver um orçamento generoso e exigir alta capacidade de transporte de corrente, alta capacidade de interrupção e proteção completa do relé, o KYN28-12 é mais adequado.

Principais parâmetros técnicos

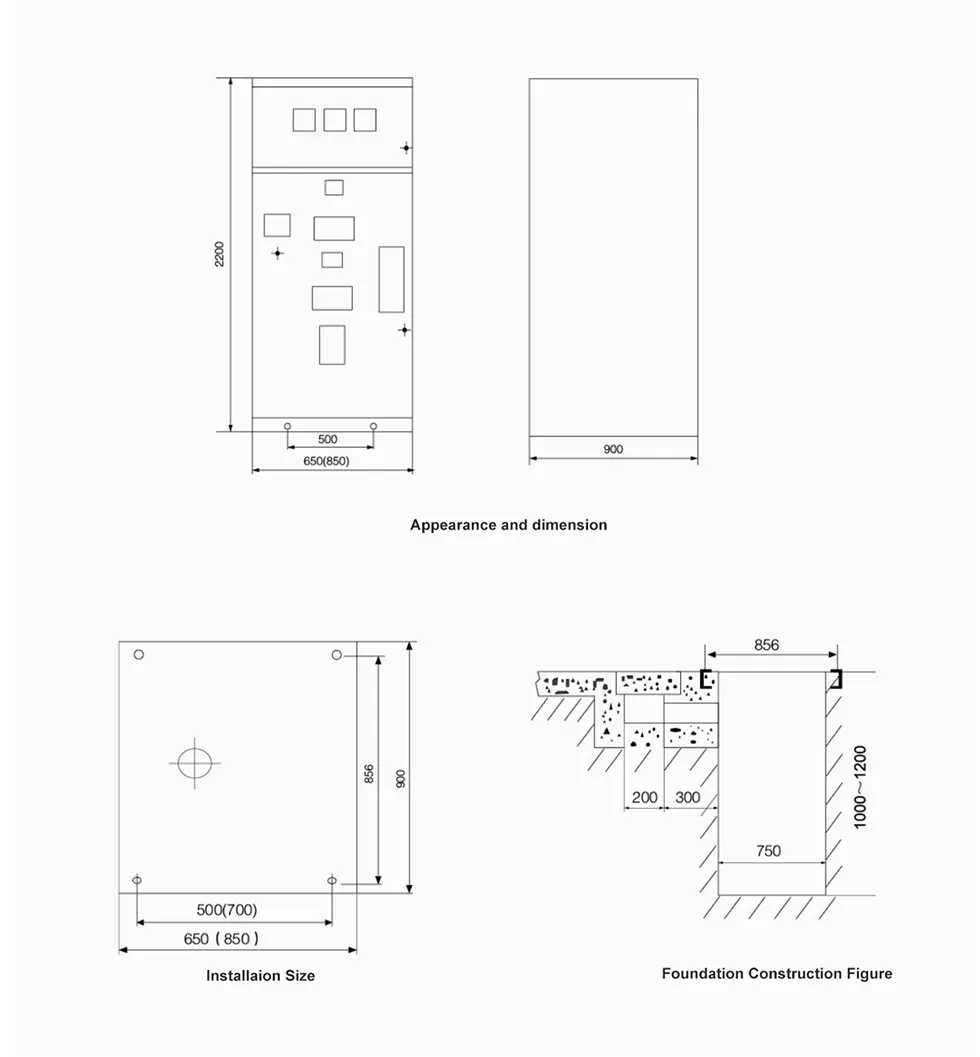

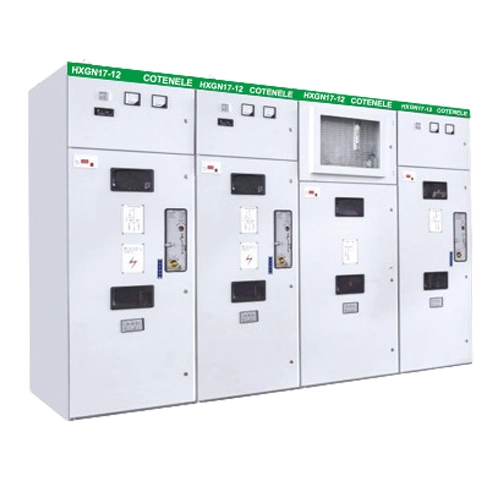

Aparência e Dimensão

Como encomendar ou comprar

1. Informações básicas de compra:Forneça o tipo completo das unidades principais ou painéis de distribuição do Ring, a quantidade e a data prevista de entrega.

2.Quais desenhos durante nossa comunicação técnica:

Os seguintes desenhos devem ser apresentados juntos antes da oferta:

Diagrama unifilar do sistema primário,

Diagrama esquemático dos circuitos secundários (controle) e

Diagrama de layout mostrando a disposição das unidades do quadro.

3. Classificações elétricas e especificações dos componentes – Indique claramente a corrente nominal do barramento principal, bem como o tipo e classificação de cada componente (por exemplo, disjuntores, chaves de carga, fusíveis, transformadores de corrente, etc.) a serem instalados no quadro.

4. Requisitos especiais – Quaisquer requisitos técnicos adicionais ou não padronizados (por exemplo, revestimentos especiais, diferentes graus de proteção, dispositivos acessórios específicos ou condições ambientais) devem ser explicitamente descritos.
