Quais são os tipos de painéis de média tensão?
Aparelhagem de média tensãoé um dispositivo elétrico essencial para controle, proteção e isolamento de equipamentos elétricos com tensão nominal de 3,6 kV a 40,5 kV em redes de distribuição de energia.
Existem vários tipos com base na aplicação, custo e condições ambientais, incluindo painéis extraíveis (montados no meio), painéis fixos, unidades principais de anel (RMUs), painéis isolados a gás e painéis com isolamento sólido.

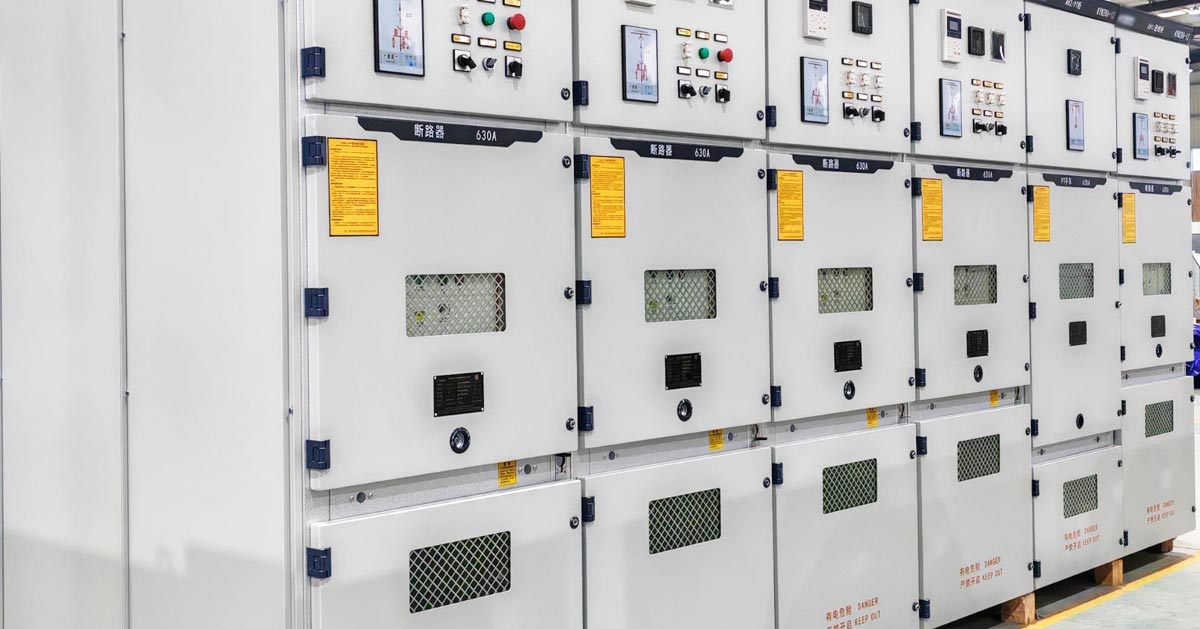

1. Aparelhagem extraível

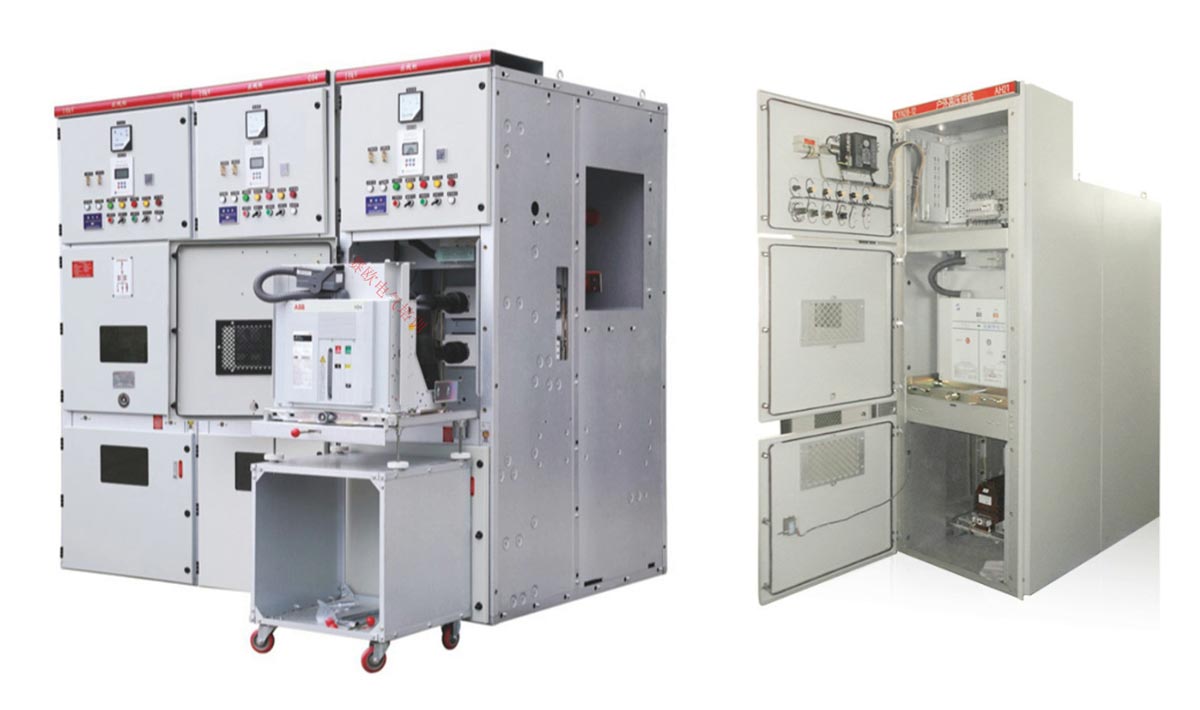

O disjuntor a vácuo deste quadro geralmente é instalado em um carrinho de mão móvel, que pode ser facilmente movido para dentro e para fora do gabinete.
A principal vantagem é a rápida manutenção e substituição: um disjuntor defeituoso pode ser trocado por uma unidade sobressalente em poucos minutos, reduzindo bastante o tempo de inatividade.

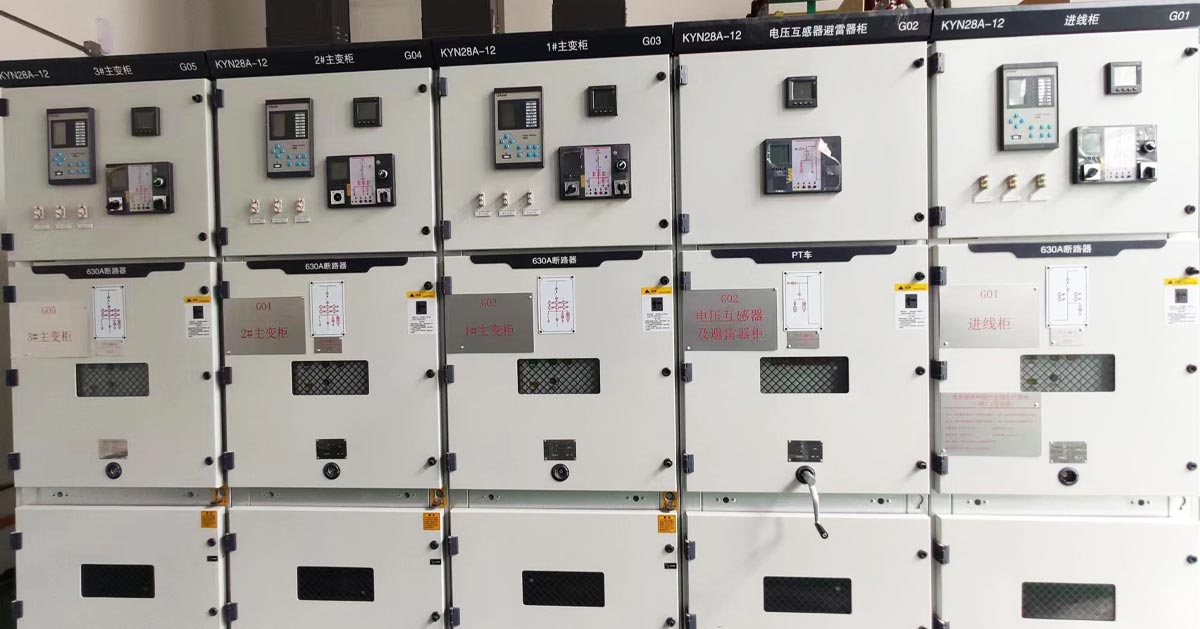

Os tipos extraíveis, como o KYN28 12, também oferecem configuração flexível e intertravamentos mecânicos confiáveis. Eles são amplamente utilizados em subestações, plantas industriais e sistemas de distribuição de utilidades onde são necessárias alta confiabilidade e fácil manutenção.

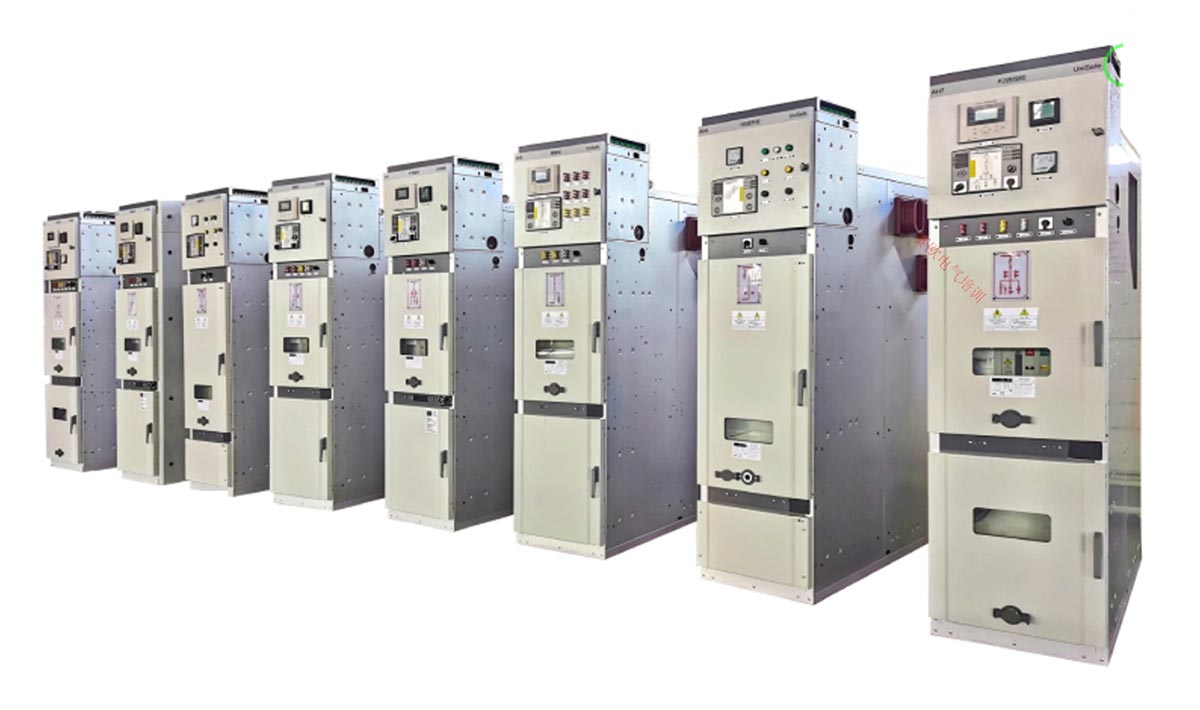

2. Aparelhagem Fixa
O painel fixo mantém todos os componentes primários permanentemente instalados dentro do painel.
Essa estrutura resulta em menor custo de material e fabricação, muitas vezes 30 a 50 por cento menor do que os tipos extraíveis.
A compensação é um tempo de reparo mais longo, uma vez que qualquer falha requer a desenergização de toda a seção.
Os tipos fixos (como XGN2 12) ainda são amplamente utilizados em projetos com orçamento limitado, circuitos secundários ou locais onde as operações de comutação são pouco frequentes.
3. Unidades principais de anel (RMUs)
Uma RMU é um painel compacto montado em fábrica, usado principalmente em redes de distribuição secundária.
Em vez de disjuntores, a maioria das RMUs usa chaves seccionadoras de carga combinadas com fusíveis para proteção do transformador.
Eles são adequados para redes principais em anel, subestações compactas e instalações de gabinete externo devido ao seu pequeno tamanho e menor custo.
A principal limitação é que eles não podem interromper altas correntes de curto-circuito de forma independente e dependem de fusíveis ou disjuntores a montante para proteção contra falhas.
4. Quadro isolado a gás (GIS)
O painel isolado a gás envolve todas as partes energizadas em um tanque selado preenchido com gás isolante, normalmente SF6 ou ar seco ecológico mais recente ou misturas de fluoronitrila.
Como o gás tem uma rigidez dielétrica muito maior que o ar, o equipamento GIS pode ser 50 a 70% menor que o painel isolado a ar.
É totalmente vedado contra umidade, poeira e sal, tornando-o adequado para ambientes agressivos, como áreas costeiras, subestações subterrâneas ou plataformas offshore.
As desvantagens são o custo inicial mais elevado e, em sistemas baseados em SF6, as preocupações ambientais.
5. Aparelhagem com isolamento sólido
Em projetos com isolamento sólido, os condutores de alta tensão são incorporados em resina epóxi ou materiais sólidos semelhantes.
Isto proporciona uma estrutura totalmente vedada e segura ao toque, eliminando a dependência de espaços de ar ou pressão de gás.
O painel com isolamento sólido é imune à altitude, umidade e poluição e não contém SF6, o que o torna ecologicamente correto.
Embora seu custo seja superior ao dos painéis convencionais isolados a ar, ele oferece um bom equilíbrio entre segurança, compacidade e sustentabilidade, e é amplamente utilizado em edifícios verdes e projetos de redes inteligentes.
Principais diferenças
- Estrutura: extraível vs fixa vs compacta RMU vs tanque selado vs sólido fundido
- Meio de isolamento: ar, gás ou epóxi sólido
- Componentes principais: disjuntores vs interruptores de carga
- Prioridade de aplicação: conveniência de manutenção, eficiência de custos, economia de espaço, adaptabilidade ambiental
Ao compreender essas classificações, os engenheiros podem selecionar o painel de média tensão mais adequado com base no orçamento, confiabilidade, condições de espaço e ambiente operacional.
| Tipo de painel | Principais vantagens | Principais diferenças |
| Retirável (montado no meio) | -Substituição rápida do disjuntor (minutos) -Alta flexibilidade e intertravamentos confiáveis -Amplamente utilizado com boa disponibilidade | -Disjuntor em carro móvel -Requer mais espaço para manutenção -Custo mais elevado que o tipo fixo |
| Fixo | -Construção simples -Baixo custo (30-50% mais barato que extraível) -Adequado para operações pouco frequentes | -Todos os componentes permanentemente instalados -Maior tempo de inatividade para reparos -Maior área ocupada devido aos seccionadores separados |
| Unidade principal de anel (RMU) | -Pegada compacta -Baixo custo inicial -Adequado para redes em anel e proteção de transformadores (com fusíveis) | -Usa chaves seccionadoras de carga, não disjuntores -Capacidade limitada de interrupção de curto-circuito (depende de fusíveis ou proteção a montante) |
| Isolado a gás (GIS) | -Tamanho muito pequeno (até 70% menos que isolado a ar) -Selado contra umidade, poeira, sal -Baixa manutenção, alta confiabilidade | -Peças vivas em um tanque de gás pressurizado (SF₆ou gás ecológico) -Maior custo e, para preocupações ambientais de SF₆ |
| Isolado Sólido | -Sem SF₆, ecologicamente correto -Imune à altitude, umidade, poluição -Superfície segura ao toque, muito compacta | -Condutores fundidos em resina epóxi -Ainda relativamente caro -Tecnologia mais recente com menos fabricantes |
Quais são a estrutura interna e os componentes principais dos painéis de média tensão?
Quatro compartimentos funcionais
- Compartimento do barramento:Localizado na parte superior traseira do painel, coleta e distribui a energia do barramento principal.
- Compartimento do disjuntor/carrinho de mão: Abriga o caminhão do disjuntor, a área chave para operação normal e interrupção de falhas.
- Compartimento de cabos:Conecta cabos de entrada e saída e acomoda transformadores de corrente e chaves de aterramento.
- Compartimento de Baixa Tensão/Instrumentos: Instala dispositivos secundários de controle, proteção e monitoramento.
Componentes Funcionais Principais
- Barramento Principal: Coleta e distribui energia elétrica
- Disjuntor / Contator: Interrompe a corrente em condições normais ou de falha
- Seccionador/chave seccionadora sob carga: Fornece isolamento ou comutação sob carga
- Transformador de Corrente / Transformador de Tensão: Converte alta corrente e tensão para medição
- Chave de aterramento: Garante um aterramento seguro durante a manutenção
- Pára-raios: Protege contra raios e sobretensão de comutação
- Relé de Proteção: Detecta falhas e envia sinais de disparo
Cinco intertravamentos de segurança de proteção
- Evitar a operação incorreta do disjuntor
- Evite mover o disjuntor sob carga
- Impedir o fechamento da chave de aterramento quando o circuito estiver energizado
- Impedir a energização do circuito quando a chave de aterramento estiver fechada
- Impedir o acesso a compartimentos ativos
Principais cenários de aplicação
- Sistemas de Energia:Núcleo de redes de distribuição urbanas e industriais
- Setor Industrial: Energia estável para indústrias siderúrgicas, petroquímicas e de mineração
- Comercial e Infraestrutura:Edifícios, hospitais, aeroportos, data centers
- Energia Renovável:Integração solar e eólica em sistemas de rede
- Ambientes Especiais:Plataformas offshore, áreas de alta altitude e alta umidade
Como escolher um painel de distribuição de média tensão adequado?
1. Aplicação e função de rede
A distribuição primária requer alta capacidade de falha e operação frequente. A distribuição secundária concentra-se no tamanho compacto e no custo mais baixo.
2. Manutenção e tempo de inatividade
Os tipos extraíveis suportam manutenção rápida. Os tipos fixos requerem maior tempo de inatividade durante o reparo.
3. Condições Ambientais
Isolamento de ar para áreas internas limpas. GIS ou isolamento sólido para ambientes agressivos.
4. Disponibilidade de espaço
Isolado a ar requer mais espaço. GIS ou isolamento sólido reduz o espaço em 50 a 70 por cento.
5. Nível de falha
Altos níveis de falha requerem sistemas baseados em disjuntores. Níveis moderados podem usar soluções RMU.
6. Orçamento e custo do ciclo de vida
Os tipos fixo e RMU reduzem o custo inicial. Extraível, GIS e com isolamento sólido proporcionam valor a longo prazo.
7. Requisitos Ambientais e de Segurança
Os sistemas livres de SF6 usam isolamento de gás sólido ou ecológico. Projetos totalmente fechados melhoram a segurança pública.
| Objetivo Primário | Tipo de painel recomendado |
| Substituição rápida do disjuntor e alta confiabilidade | Extraível (montado no meio) |
| Menor custo e operação simples | Fixo |
| Distribuição secundária compacta/rede em anel | Unidade principal de anel (RMU) |
| Ambiente hostil + pegada pequena | Isolado a gás (GIS) |
| Livre de SF₆ + imunidade a todos os climas | Isolado sólido |
