Como a infraestrutura de energia envelhecida está impulsionando a necessidade de soluções modernas de média tensão

Introdução: A crise oculta na rede

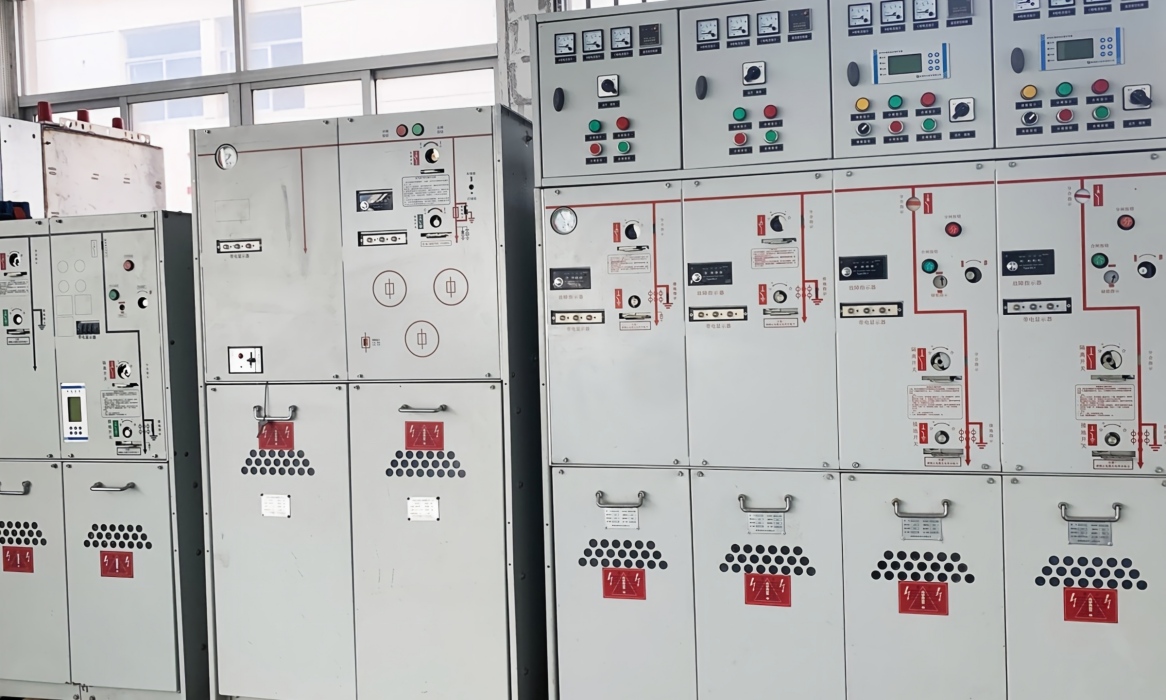

Em todo o mundo industrializado, uma crise silenciosa está a desenrolar-se dentro dos armários metálicos dos quadros de distribuição de média tensão. Grande parte da infraestrutura elétrica que alimenta cidades, fábricas e instalações críticas foi instalada há décadas. Na Europa, uma parte significativa dos quadros de distribuição de média tensão actualmente em serviço tem mais de 30 anos. Na América do Norte, a idade média dos equipamentos de subestações de serviços públicos tem aumentado continuamente há duas décadas. Em partes da Ásia e do Médio Oriente, a rápida urbanização levou os equipamentos mais antigos para além dos limites do seu design original.

O problema não é simplesmente que o equipamento seja antigo. O problema é que a grade ao seu redor mudou de uma forma que os designers originais nunca imaginaram. Os níveis de falha aumentaram. A geração renovável introduziu fluxos de energia bidirecionais e conteúdo harmônico. Os requisitos regulamentares para desempenho ambiental e segurança tornaram-se mais rigorosos. E o custo operacional de manutenção de equipamentos antigos – encontrar peças sobressalentes, gerenciar vazamentos de SF₆, programar interrupções para reparos – aumenta a cada ano.

Este artigo examina como a infraestrutura de energia envelhecida está criando um caso urgente para soluções modernas de média tensão, quais desafios técnicos os equipamentos de manobra obsoletos apresentam para os operadores de rede atuais e como a transição para a tecnologia moderna de vácuo e livre de SF₆ aborda não apenas a confiabilidade, mas também a conformidade, o custo operacional e a flexibilidade futura.

A escala do problema: infraestrutura que sobreviveu à sua vida útil

A maioria dos painéis de média tensão foi projetada para uma vida útil de 25 a 35 anos. Uma quantidade substancial de equipamentos actualmente em funcionamento nas economias desenvolvidas já ultrapassou esse limiar. As implicações variam consoante o tipo de equipamento, mas o padrão subjacente é o mesmo: pede-se aos sistemas concebidos para uma era diferente que suportem uma rede que já não se parece com aquela para a qual foram construídos.

Os disjuntores a óleo, que já foram o padrão para aplicações de média tensão, ainda são encontrados em subestações mais antigas na Europa e na América do Norte. Esses disjuntores usam óleo mineral como meio isolante e de extinção de arco. Com o tempo, o óleo absorve umidade, oxida e perde rigidez dielétrica. A erosão de contato causada por interrupções de falhas deposita partículas condutoras no óleo, degradando ainda mais o desempenho. Mais criticamente, o óleo é inflamável. Um arco interno em um disjuntor a óleo pode causar ruptura do tanque e incêndio, um risco que os padrões de segurança modernos consideram inaceitável para instalações internas.

Os disjuntores magnéticos de ar, outra tecnologia legada, contam com grandes rampas de arco para esticar e resfriar o arco até que ele se extinga. Eles são fisicamente maciços, mecanicamente complexos e requerem manutenção regular em superfícies de contato que sofrem erosão a cada interrupção. As peças sobressalentes para esses rompedores são cada vez mais difíceis de obter. Em muitos casos, o fabricante original já não existe ou interrompeu o suporte para a linha de produtos.

Mesmo os painéis isolados a gás SF₆, que representaram um grande avanço em relação ao petróleo e ao ar quando foram introduzidos, enfrentam agora a sua própria obsolescência. O Regulamento da UE sobre gases fluorados proibiu novos comutadores de SF₆ até 24 kV no mercado europeu desde janeiro de 2026, e restrições semelhantes estão avançando em outras regiões. Os equipamentos de SF₆ existentes podem continuar a operar, mas a manutenção com SF₆ virgem será proibida a partir de 2032, e os requisitos obrigatórios de verificação de vazamentos foram reforçados.

O ponto comum é que os equipamentos de manobra envelhecidos, independentemente da tecnologia, impõem três encargos ao seu operador: aumento do custo de manutenção, aumento da dificuldade de fornecimento de peças sobressalentes e serviços e aumento do risco regulatório e de segurança.

Como a rede mudou em torno do envelhecimento dos painéis de distribuição

O problema da obsolescência não diz respeito apenas ao equipamento em si. Trata-se do descompasso entre o que o equipamento foi projetado para suportar e o que a rede moderna realmente exige.

Os níveis de falhas aumentaram em muitas redes de distribuição. A densificação urbana significa mais transformadores, mais alimentadores e mais cargas conectadas na mesma área geográfica, o que aumenta a corrente de curto-circuito disponível em qualquer ponto. Um painel de manobra classificado para 20 kA quando foi instalado há 35 anos pode agora ser conectado a um sistema onde a corrente de falta pode atingir 25 kA ou mais. Operar um disjuntor acima de sua capacidade nominal de interrupção é uma falha catastrófica prestes a acontecer. O dispositivo de proteção pode não conseguir extinguir o arco, levando à destruição do equipamento e à interrupção prolongada.

A integração das energias renováveis ​​alterou fundamentalmente o carácter das redes de distribuição. Um alimentador radial tradicional transportava energia em uma direção, do transformador da subestação para as cargas. A corrente de falta veio de uma única fonte: a rede a montante. Redes de distribuição modernas com armazenamento significativo de energia solar fotovoltaica, eólica e de bateria têm múltiplas fontes de corrente de falha e fluxos de energia bidirecionais. Esquemas de coordenação de proteção projetados para fluxo unidirecional podem não funcionar corretamente neste ambiente. Isto é particularmente grave em instalações industriais e campi comerciais que adicionaram geração no local sem atualizar seus quadros de distribuição de média tensão.

Os requisitos de qualidade de energia tornaram-se mais rigorosos. Os processos industriais modernos dependem de eletrônicos de potência sensíveis que não toleram quedas de tensão nem distorções harmônicas. Data centers, fábricas de semicondutores e fábricas farmacêuticas especificam a qualidade da energia em níveis que os comutadores legados – com seus relés de proteção mais lentos e capacidade de monitoramento limitada – não podem garantir.

O perfil de carga também mudou. A infraestrutura de carregamento de veículos elétricos, as bombas de calor e os centros de dados impõem padrões de carga que não foram previstos quando a maioria dos comutadores de média tensão existentes foi especificada. Ciclos de carga freqüentes, alto conteúdo harmônico e operação sustentada perto da classificação sobrecarregam os disjuntores de maneiras que as margens do projeto original podem não acomodar.

A armadilha da manutenção: manter equipamentos antigos em funcionamento custa mais do que substituí-los

Para os gestores de activos, o argumento financeiro para manter equipamentos de manobra antigos muitas vezes parece simples no papel. Os equipamentos já estão depreciados. O orçamento de capital para substituição é difícil de garantir. Os custos de manutenção, embora aumentem, são despesas operacionais que podem ser absorvidas ano após ano.

Esta lógica contabilística falha quando o verdadeiro custo de manutenção de equipamentos obsoletos é totalmente contabilizado.

A disponibilidade de peças sobressalentes é o desafio mais imediato. Os frascos de interruptores a vácuo para projetos de disjuntores legados podem não estar mais em produção. As calhas de arco para disjuntores magnéticos de ar exigem trabalho de fundição especializado que poucos fornecedores ainda realizam. Os módulos de relé de proteção para linhas de produtos descontinuadas estão disponíveis apenas no mercado secundário, se houver. Quando uma peça sobressalente crítica não pode ser adquirida, uma única falha no disjuntor pode deixar uma seção inteira da subestação off-line por semanas enquanto uma substituição personalizada é fabricada – se a fabricação for possível.

Os custos de manuseio do SF₆ estão aumentando. De acordo com o rigoroso regulamento da UE sobre gases fluorados, mesmo os equipamentos de SF₆ existentes exigem verificações de vazamentos mais frequentes e documentação mais rigorosa. O custo do próprio gás SF₆ está a aumentar à medida que os volumes de produção diminuem e as taxas regulamentares aumentam. Depois de 2032, quando o serviço com SF₆ virgem for proibido, os operadores dependerão do gás recuperado, cujo fornecimento é incerto e cujo custo é imprevisível.

As janelas de interrupção estão se tornando mais difíceis de organizar. Em muitas instalações industriais e comerciais, os cronogramas de produção não permitem mais paradas prolongadas. Os data centers operam 24 horas por dia, 7 dias por semana, com garantias contratuais de disponibilidade. Os activos de energia renovável devem maximizar as horas de produção para cumprir as metas financeiras. Retirar de serviço uma seção do barramento para manutenção do disjuntor – o que poderia ter sido rotineiro quando o equipamento era novo e o tempo de inatividade era menos dispendioso – é agora um evento operacional significativo que requer amplo planejamento e justificativa.

O resultado é uma armadilha de manutenção. Quanto mais antigo o equipamento fica, mais manutenção ele precisa. Quanto mais manutenção for necessária, mais tempo de interrupção será necessário. Quanto mais tempo de interrupção for necessário, mais difícil será agendar em uma instalação que não pode se dar ao luxo de parar. Eventualmente, a manutenção é adiada porque o custo operacional de fazê-la excede o risco percebido de não fazê-la – uma aposta que pode resultar em falha do equipamento com consequências muito mais caras do que a manutenção teria sido.

Segurança e Responsabilidade Ambiental

O envelhecimento dos painéis de distribuição acarreta riscos de segurança que os equipamentos modernos foram projetados especificamente para eliminar. O mais sério deles é a contenção de falhas de arco interno.

Quando ocorre um arco interno dentro de um painel de manobra – causado por falha de isolamento, entrada de umidade ou contato acidental durante a manutenção – a liberação de energia é explosiva. O arco vaporiza o metal e expande o ar ou gás circundante com tal força que pode abrir os painéis, ejetar gases quentes e metal derretido e ferir gravemente qualquer pessoa nas proximidades. Os modernos painéis de média tensão são projetados com classificação de arco interno, o que significa que foram testados para conter um nível de falha especificado por um período especificado sem colocar o pessoal em perigo. Equipamentos legados raramente foram projetados ou testados de acordo com esse padrão.

Os disjuntores a óleo apresentam risco adicional de incêndio e explosão. Um arco interno no óleo gera gases combustíveis. Se o dispositivo de alívio de pressão não conseguir purgá-los com rapidez suficiente, o tanque poderá romper. Incêndios de óleo em subestações são notoriamente difíceis de extinguir e podem se espalhar para equipamentos adjacentes.

A responsabilidade ambiental é outra dimensão do problema. Uma RMU envelhecida cheia de SF₆ que desenvolve um vazamento lento libera um gás com potencial de aquecimento global 24.300 vezes maior que o CO₂. De acordo com os regulamentos atuais da UE, o operador é responsável por detectar, reportar e reparar esse vazamento. Não fazer isso pode resultar em penalidades financeiras e danos à reputação. Para operadores com grandes frotas de equipamentos SF₆ espalhados por vários locais, a carga administrativa por si só é substancial.

O caminho da modernização: como são as soluções de substituição

A boa notícia para os gestores de ativos e planejadores de rede é que a tecnologia para substituir os antigos painéis de média tensão está madura, comprovada e disponível. O caminho de transição não é um projecto de investigação – é um exercício de aquisição e gestão de projectos com opções bem compreendidas.

Os disjuntores a vácuo são o substituto padrão para disjuntores magnéticos a óleo e a ar em aplicações de média tensão. Um interruptor a vácuo extingue o arco dentro de uma garrafa de cerâmica selada. Não há óleo para testar, filtrar ou substituir. Não há gás para vazar. O interruptor não necessita de manutenção durante toda a sua vida útil, que pode exceder 30 anos em condições normais de operação. Os VCBs modernos com mecanismos de mola classe M2 são classificados para 10.000 operações mecânicas, tornando-os adequados para a comutação frequente que a integração de energia renovável e os processos industriais modernos exigem.

O painel isolado a gás sem SF₆ substitui o SF₆ por ar seco ou nitrogênio como meio isolante. O tanque selado de aço inoxidável não requer monitoramento de gás, recarga e recuperação de gás em fim de vida. Para empresas de serviços públicos e operadores industriais que substituem RMUs antigas de SF₆, a alternativa de ar seco oferece a mesma área compacta e o mesmo desempenho elétrico, sem a responsabilidade ambiental e o aumento do custo de conformidade.

A integração digital é uma capacidade que os equipamentos de manobra legados simplesmente não possuem. Os relés de proteção modernos comunicam-se via IEC 61850, fornecendo dados em tempo real sobre a posição da chave, registros de falhas e condições do equipamento. Sensores de descarga parcial podem detectar a degradação do isolamento antes que ela leve à falha. O monitoramento da temperatura em pontos críticos de conexão pode identificar juntas parafusadas soltas antes que superaqueçam. Para um operador que gerencia múltiplas subestações, esses dados permitem a manutenção baseada em condições – consertando coisas quando elas precisam ser consertadas, não em um cronograma de calendário e não depois de já terem falhado.

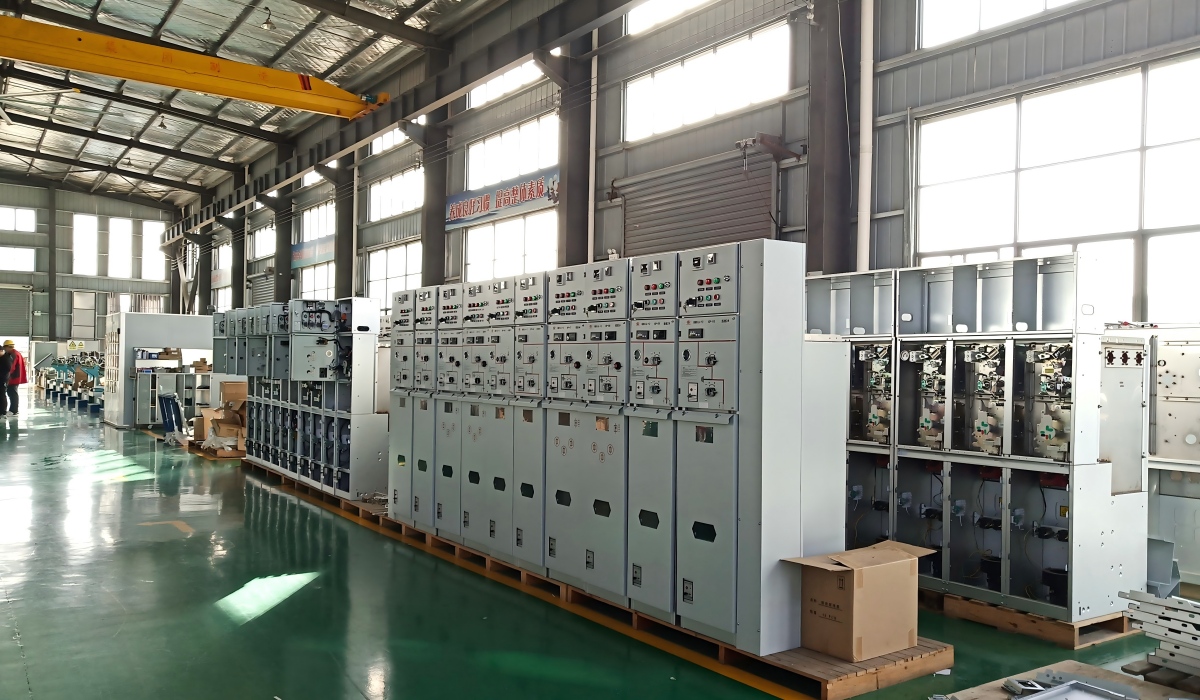

A COTENELE fornece disjuntores a vácuo de 12kV a 40,5kV e unidades principais de anel isentas de SF₆ para concessionárias, plantas industriais e desenvolvedores de energia renovável que realizam projetos de modernização de infraestrutura. Nossos VCBs usam isolamento de pólo de resina epóxi e interruptores a vácuo livres de manutenção. Nossas RMUs usam ar seco como meio isolante em tanques de aço inoxidável selados para toda a vida. Ambas as linhas de produtos são testadas de acordo com as normas IEC aplicáveis, com documentação completa fornecida na fase de licitação.

O argumento econômico para substituição

A decisão de substituir equipamentos de manobra antigos é, em última análise, uma questão financeira e a situação financeira fortaleceu-se consideravelmente nos últimos anos.

A comparação mais direta é entre o custo crescente de manutenção de equipamentos antigos e o custo de capital da instalação de novos equipamentos. O custo de manutenção de painéis antigos não é linear. À medida que o equipamento passa dos 30, 35 e 40 anos de serviço, as intervenções de manutenção tornam-se mais frequentes, mais complexas e mais caras. Os custos de peças sobressalentes aumentam à medida que os suprimentos diminuem. Provedores de serviços especializados cobram tarifas premium por experiência em equipamentos obsoletos.

Uma análise de custos do ciclo de vida de 2024 realizada por uma consultoria independente comparou a manutenção de uma população de RMUs de SF₆ antigas com a substituição delas por equivalentes de ar seco durante um período de 20 anos. Quando a detecção de fugas de SF₆, o reabastecimento de gás, os relatórios obrigatórios e a precificação projectada do carbono foram incluídos, a substituição do ar seco alcançou a paridade total de custos no prazo de 12 anos, com poupanças acumuladas a partir de então. Para os operadores com grandes frotas de equipamentos, as poupanças cumulativas foram substanciais.

Além dos custos diretos de manutenção, o custo evitado de falhas é um fator crítico que os cálculos tradicionais de ROI muitas vezes ignoram. Um único evento de arco interno em um painel de manobra desprotegido pode destruir o painel, danificar equipamentos adjacentes e causar uma interrupção que dura dias ou semanas. Para um data center, o custo de um dia de inatividade pode ultrapassar sete dígitos. Para uma planta industrial, o custo da perda de produção pode diminuir o custo do próprio painel. Painéis modernos com classificação de arco interno e monitoramento abrangente da condição reduzem a probabilidade de tais eventos.

Há também o custo do não cumprimento. Os operadores que não cumpram os requisitos mais rigorosos de verificação de fugas de SF₆ e de relatórios enfrentam sanções regulamentares que variam de acordo com a jurisdição, mas estão a aumentar universalmente. O Regulamento da UE sobre gases fluorados inclui disposições para os estados membros imporem multas que sejam "eficazes, proporcionais e dissuasivas".

Passos Práticos para Avaliação de Infraestrutura

Para gestores de ativos que estejam considerando um programa de modernização de equipamentos de manobra, diversas etapas práticas podem esclarecer o escopo, a urgência e o caso de negócios.

Realize uma avaliação da condição. Faça um inventário de todos os painéis de média tensão por idade, tipo de tecnologia e histórico operacional. Documente problemas conhecidos, falhas recentes e frequência de manutenção. Equipamentos com mais de 30 anos, equipamentos com relés de proteção obsoletos e equipamentos SF₆ com histórico de vazamentos devem ser priorizados.

Realize um estudo de nível de falha. A corrente de curto-circuito disponível em cada local do painel deve ser recalculada com base na configuração atual da rede e na geração futura projetada. Qualquer disjuntor com uma classificação de interrupção abaixo do nível de falta calculado é uma substituição prioritária.

Audite o inventário e vazamento de SF₆. Para operadores sujeitos às regulamentações de gases fluorados, registros precisos do inventário de SF₆, taxas de vazamento e intervenções de manutenção são agora um requisito de conformidade. A própria auditoria pode revelar lacunas de dados que precisam de ser abordadas.

Avalie a tendência dos custos de manutenção. Se os gastos com manutenção em equipamentos antigos estão aumentando ano após ano, projete essa tendência e compare-a com o custo amortizado de substituição. Inclua o custo das janelas de interrupção no cálculo.

Envolva os fornecedores desde o início. Para grandes programas de modernização, o prazo de entrega para equipamentos de manobra pode ser substancial, especialmente para equipamentos livres de SF₆, onde a capacidade de produção está aumentando para atender à crescente demanda. O envolvimento precoce com fabricantes qualificados garante slots de produção e evita atrasos no projeto.

Conclusão

O envelhecimento da infraestrutura energética não é um problema que se resolva sozinho através de manutenção incremental. O equipamento no centro do sistema de distribuição de média tensão – os disjuntores, as unidades principais de anel, as conexões dos barramentos – tem uma vida útil finita. Quando essa vida útil é ultrapassada, o custo de manter o equipamento antigo em funcionamento acaba por exceder o custo de substituí-lo por tecnologia moderna.

A transição para painéis modernos de média tensão é uma oportunidade para enfrentar vários desafios simultaneamente. A substituição de um disjuntor a óleo por um disjuntor a vácuo elimina o risco de incêndio, reduz a manutenção a quase zero e proporciona 30 anos de serviço confiável. Substituir uma RMU SF₆ por uma RMU de ar seco elimina a responsabilidade ambiental, elimina a carga de conformidade e prepara a instalação para o futuro contra regulamentações mais rigorosas. A adição de monitoramento digital e comunicação IEC 61850 transforma o comutador de um componente passivo em um participante ativo no gerenciamento da rede.

Para a COTENELE, apoiar a modernização da infraestrutura significa fornecer disjuntores a vácuo e RMUs livres de SF₆ que sejam testados, prontos para documentação e em produção em série. Significa trabalhar com empresas de serviços públicos, operadores industriais e empreiteiros de EPC para especificar o equipamento certo para cada aplicação e fornecê-lo com o pacote de documentação exigido pelos consultores e reguladores.

A grade está mudando. O equipamento que o controla também precisa mudar. A tecnologia existe. O caso económico é claro. A única variável que resta é a velocidade com que os programas de modernização são implementados – e o custo da espera aumenta todos os anos.

Procurando soluções modernas de média tensão? A COTENELE fornece disjuntores a vácuo de 12kV a 40,5kV, unidades principais de anel sem SF₆ e painéis metálicos completos para modernização de infraestrutura, distribuição de serviços públicos, plantas industriais e aplicações de energia renovável. Todos os produtos são testados de acordo com as normas IEC aplicáveis, com documentação completa fornecida na fase de licitação.
