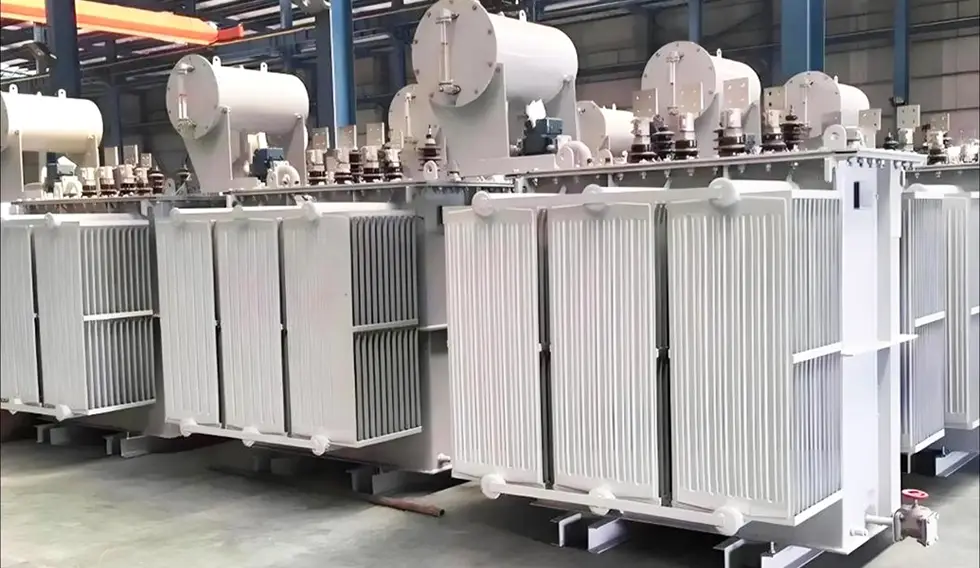

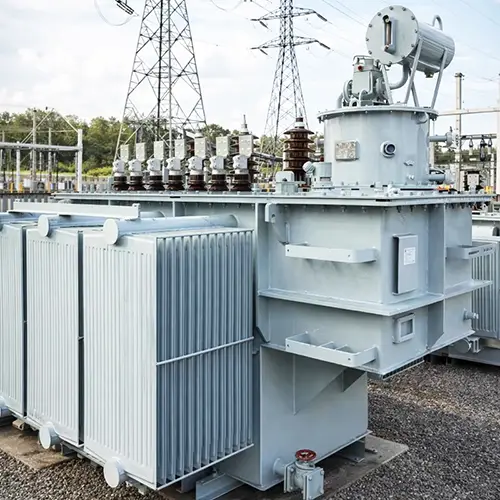

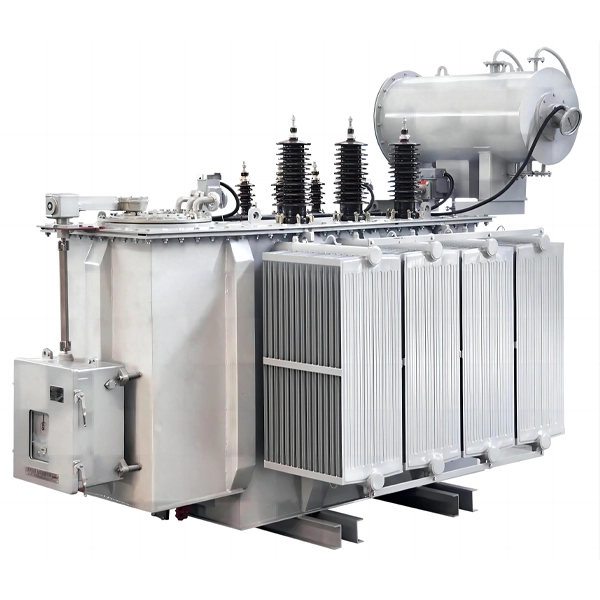

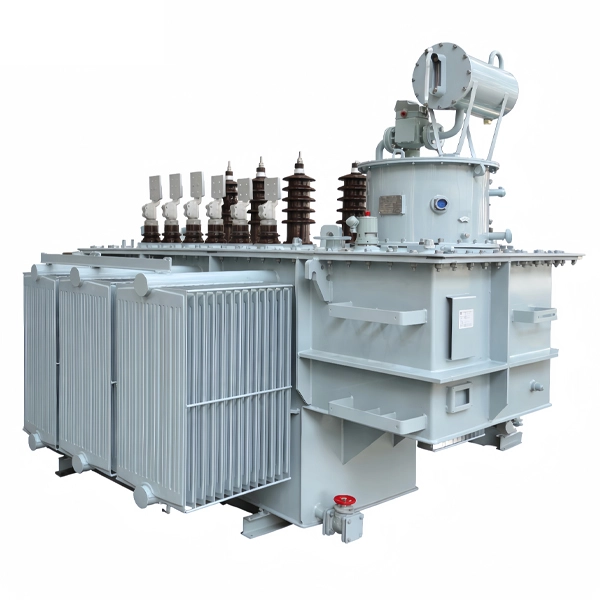

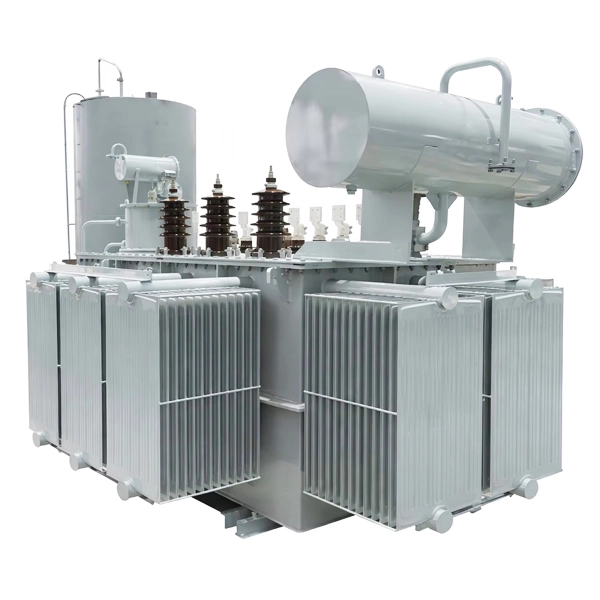

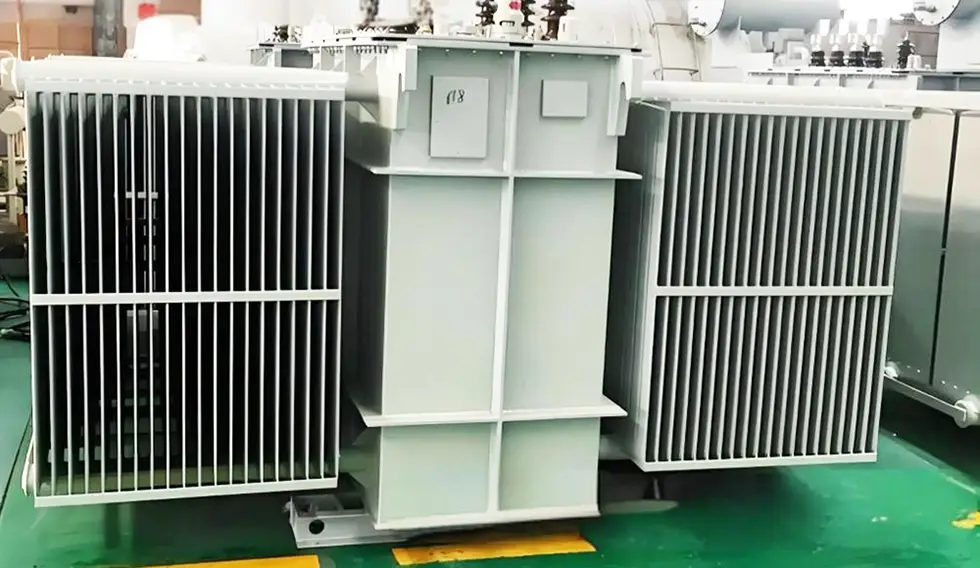

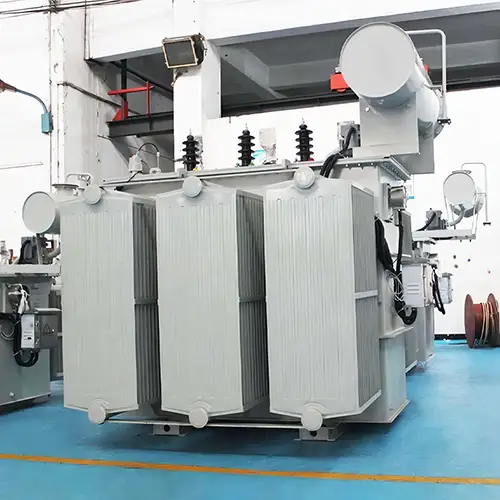

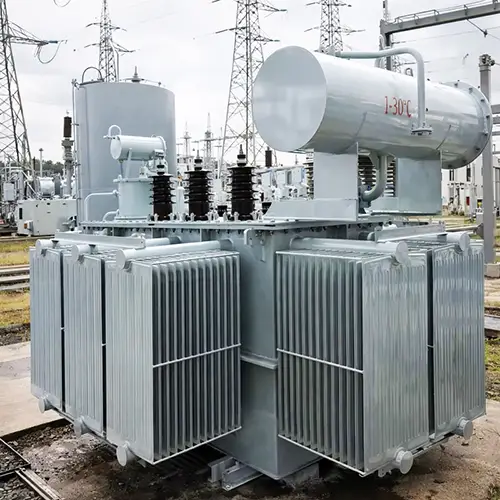

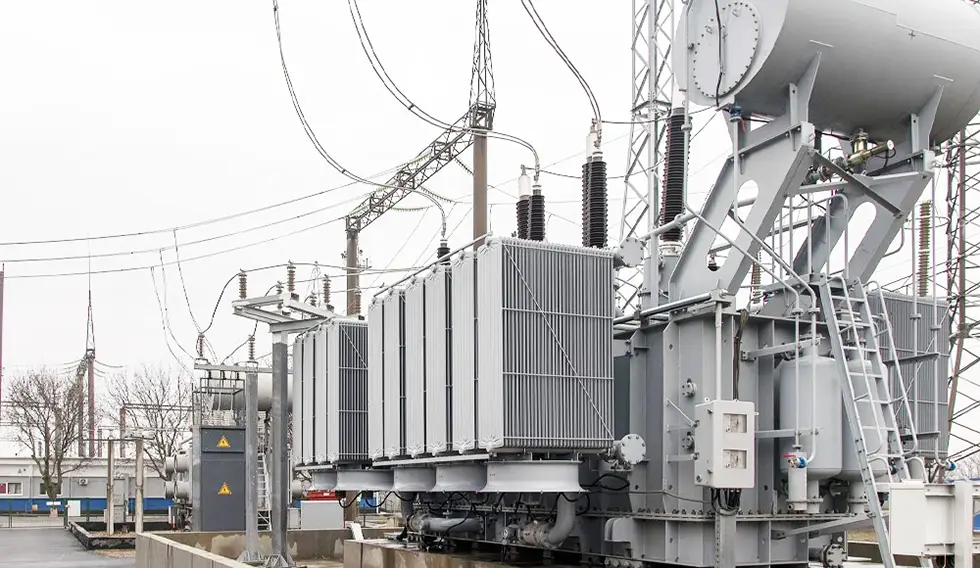

Transformador de distribuição elétrica imerso em óleo 33KV

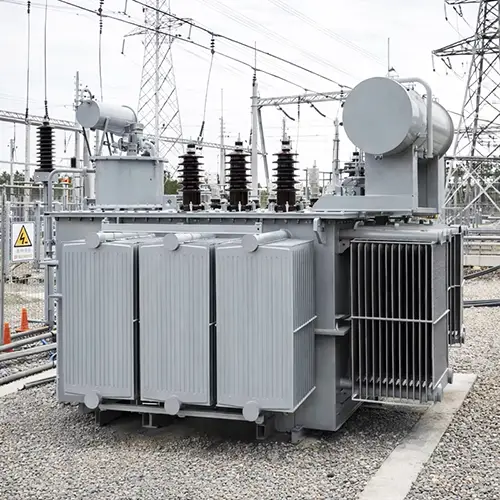

Durante muitos anos, a Cotenele forneceu aos clientes um grande número deTransformador de distribuição elétrica imerso em óleo 33KVem muitas subestações, usinas de energia, energia eólica, energia solar e outros projetos, entre os quais o representante é do projeto da estação de energia Kigoma, Birembo, Rukarara, Kibuye e Rwinkwavu da Rwanda Energy Development Corporation Limited (EDCL). A tensão nominal do lado de alta tensão deste transformador de distribuição imerso em óleo de 33kV (35KV) é de 33 KV (35 kV) e utiliza óleo de transformador como meio isolante e de resfriamento. É um dispositivo elétrico estático que, com base no princípio da indução eletromagnética, converte um valor de tensão (corrente) CA em outro (ou vários) valores de tensão (corrente) CA de mesma frequência, mas de magnitudes diferentes.

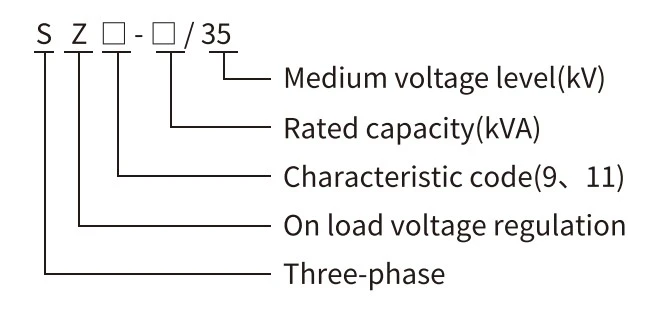

Modelo e significados

O que é um transformador de distribuição imerso em óleo de 33KV?

Um transformador de distribuição imerso em óleo de 33 kV é um transformador de distribuição cuja tensão nominal do lado de alta tensão é de 35 kV e que utiliza óleo de transformador como meio isolante e de resfriamento. É um dispositivo elétrico estático que, com base no princípio da indução eletromagnética, converte um valor de tensão (corrente) CA em outro (ou vários) valores de tensão (corrente) CA de mesma frequência, mas de magnitudes diferentes.

De acordo com as normas relevantes, a frequência nominal de um transformador de distribuição imerso em óleo de 35 kV é 50 Hz e a capacidade nominal normalmente varia de 30 kVA a 2.500 kVA (dentro da categoria de transformador de distribuição). Algumas unidades de maior capacidade podem se enquadrar na categoria de transformadores de potência, com capacidades de até 31.500 kVA e superiores.

Requisitos Ambientais Padrão

1. Temperatura ambiente:

- Valor máximo: +40 °C

- Valor mínimo: -25 °C

- Média mensal: não exceder +30 °C

- Média anual: não exceder +20 °C

2. Altitude:O local de instalação deverá estar a uma altitude não superior a 1000 m acima do nível do mar.

3.A forma de onda da tensão de alimentação deve ser essencialmente senoidal.

4.As tensões de alimentação trifásicas devem ser aproximadamente equilibradas.

5.A distorção harmônica total (THD) da corrente de carga é limitada a no máximo 5% da corrente nominal.

6. Local de instalação:O transformador pode ser colocado dentro de um edifício ou ao ar livre.

Padrões

Padrões internacionais:

- IEC 60076-1:2011 - Transformadores de potência - Parte 1: Disposições gerais

- IEC 60076-2:2011 - Transformadores de potência - Parte 2: Aumento de temperatura para tipos imersos em líquido

- IEC 60076-3:2013+AMD1:2018 - Transformadores de potência - Parte 3: Níveis de isolamento, testes dielétricos e folgas de ar externas

- IEC 60076-5:2006 - Transformadores de potência - Parte 5: Capacidade de resistência a curto-circuito

- IEC 60076-10:2016 - Transformadores de potência - Parte 10: Medição de níveis de pressão sonora

Padrões nacionais:

- GB/T 1094.1-2013 - Transformadores de potência - Parte 1: Requisitos gerais

- GB/T 1094.2-2013 - Transformadores de potência - Parte 2: Aumento de temperatura de transformadores imersos em líquido

- GB/T 1094.5-2008 - Transformadores de potência - Parte 5: Desempenho resistente a curto-circuito

- GB/T 1094.10-2003 - Transformadores de potência - Parte 10: Determinação dos níveis de ruído acústico

- GB/T 1094.3-2017 - Transformadores de potência - Parte 3: Níveis de isolamento, testes dielétricos e folgas externas no ar

Parâmetros técnicos de transformadores imersos em óleo 33KV

S13-35kV Parâmetros técnicos do transformador regulador de tensão sem excitação (0,4kV)

Parâmetros técnicos S13-35kV do transformador regulador de tensão sem excitação (3,15 ~ 15kV)

Parâmetros técnicos S13-35kV do transformador regulador de tensão sem excitação (6,3 ~ 15kV)

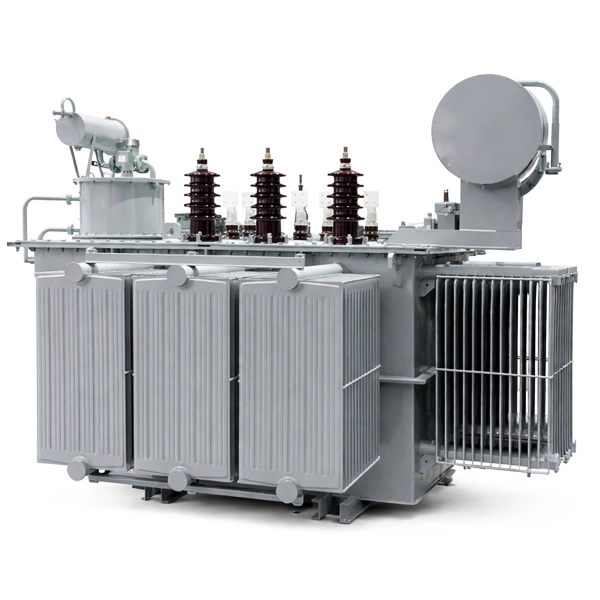

Estrutura do produto de transformadores de distribuição de energia de 33 kV

Um transformador de potência imerso em óleo de 33 kV inclui principalmente os seguintes componentes principais:

1. Núcleo (Circuito Magnético):O circuito magnético do transformador de potência de 33kV é composto por laminações de aço silício laminadas a frio com alta permeabilidade magnética e orientação de grãos. O núcleo emprega uma estrutura de junta sobreposta de vários estágios para reduzir perdas sem carga e ruído. Em um transformador trifásico, as partes verticais do núcleo são chamadas de pernas do núcleo (nas quais os enrolamentos são colocados) e as partes horizontais são chamadas de culatras (que completam o circuito magnético).

2. Enrolamentos (Bobinas):Os principais componentes que realizam a transmissão e conversão de energia elétrica. Exceto para unidades de pequena capacidade onde é usado fio de cobre, os enrolamentos de baixa tensão são geralmente do tipo cilíndrico enrolado em folha de cobre; os enrolamentos de alta tensão adotam uma estrutura cilíndrica multicamadas. Esses projetos garantem distribuição equilibrada de amperes-espiras, baixo fluxo de vazamento, alta resistência mecânica e forte capacidade de resistência a curto-circuitos.

3. Tanque:A carcaça de um transformador de potência de 33kV contém um núcleo de ferro e enrolamentos em seu interior. O tanque de combustível adota uma estrutura de dissipador de calor corrugado, que possui boa respirabilidade e pode compensar alterações no volume de óleo causadas por flutuações de temperatura. Algumas lojas também usam tanques de combustível tipo sino ou estruturas de tanques de combustível totalmente fechadas para transformação de tensão.

4. Conservador (Conservador de Petróleo):O conservador é conectado ao tanque por meio de uma tubulação, usada para armazenar óleo e compensar alterações no volume do óleo. Em alguns transformadores de potência modernos, os tanques corrugados substituíram a função de Conservador de Óleo.

5. Buchas isolantes:A bucha de isolamento do transformador de potência é um componente isolante localizado entre a haste condutora e a tampa do tanque de óleo, também fornece isolamento e suporte mecânico para a haste condutora.

6. Toque em Trocador:Os comutadores de derivação são usados ​​​​principalmente para regulação de tensão de transformadores de potência e existem dois tipos: fora do circuito (desenergizado) e em carga (energizado).

7. Outros acessórios:Inclui diversos acessórios como relés de gás (relés Buchholz), respiros (respiradores de silicone), dispositivos de alívio de pressão, termômetros, filtros de óleo, etc.

Classificação do transformador de potência 33kV

Vantagens do produto de transformadores de potência de 33kV

O transformador de distribuição imerso em óleo de 35 kV oferece as seguintes vantagens principais:

1. Baixas perdas:Usando aço silício de alta permeabilidade e grãos orientados de alta qualidade e projetos otimizados de núcleo e enrolamento, as perdas sem carga podem ser reduzidas em mais de 20% em comparação com transformadores convencionais, e as perdas de carga em mais de 10%. A série S22 atinge perdas sem carga 15-20% menores do que o tipo S11.

2. Baixo ruído:Ao selecionar materiais de núcleo de alta qualidade, densidade de núcleo magnético apropriada e tecnologia de ligação laminada segmentada, o ruído pode ser efetivamente reduzido. Para equipamentos de 1000 kVA, o nível de ruído pode ser controlado abaixo de 50 decibéis.

3. Alta capacidade de resistência a curto-circuito:Usando método de análise dinâmica para cálculo de força mecânica de curto-circuito; O enrolamento é enrolado através do processo de crimpagem para garantir alta resistência mecânica. Este transformador pode suportar correntes de surto de até 32 vezes a corrente nominal por meio de testes de curto-circuito.

4. Aumento de baixa temperatura:A distribuição do fluxo de óleo é calculada e otimizada para reduzir as temperaturas dos pontos quentes e os aumentos médios da temperatura do enrolamento.

5. Totalmente selado, livre de manutenção:Nosso transformador de potência adota um tanque de óleo totalmente fechado, que pode isolar o óleo do ar e retardar o envelhecimento do isolamento. Os tanques com aletas corrugadas substituem o conservador, evitando efetivamente a entrada de umidade e oxigênio. O período sem manutenção pode exceder 20 anos.

6. Fácil instalação e manutenção:Tamanho relativamente compacto e baixo custo. Um design de núcleo sem elevação permite que o transformador suporte vibrações de transporte.

7. Funcionalidade inteligente disponível:Alguns modelos de transformadores podem ser equipados com funções de "sinal remoto, medição remota, ajuste remoto e controle remoto" (quatro remotos) para obter operação não tripulada da subestação.

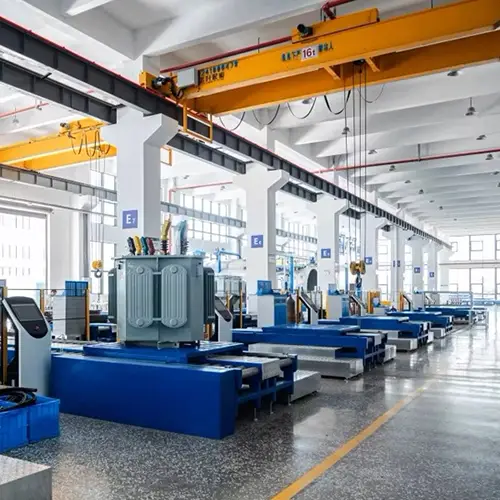

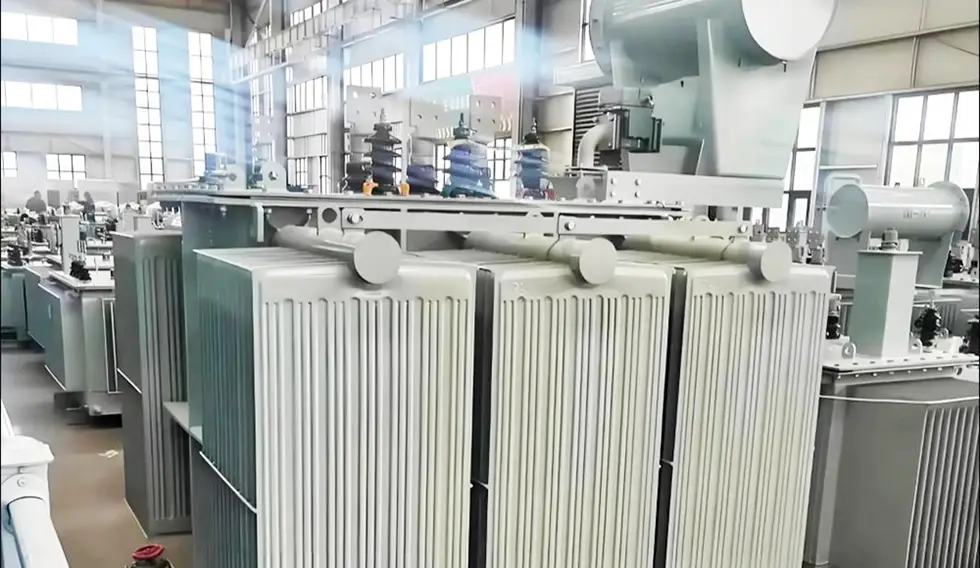

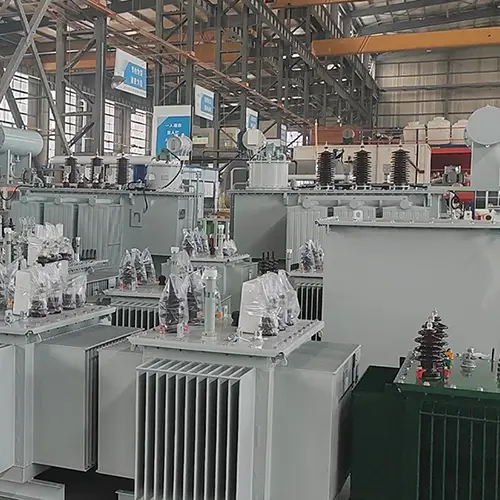

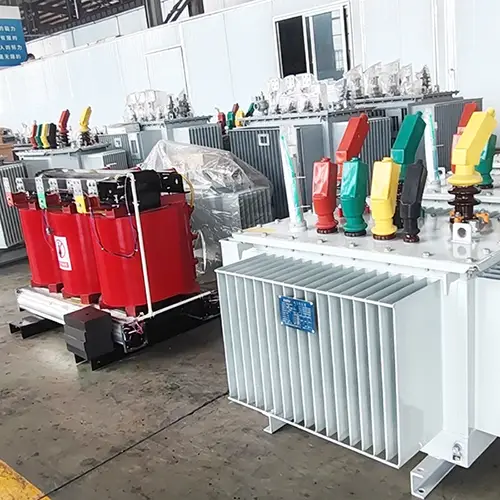

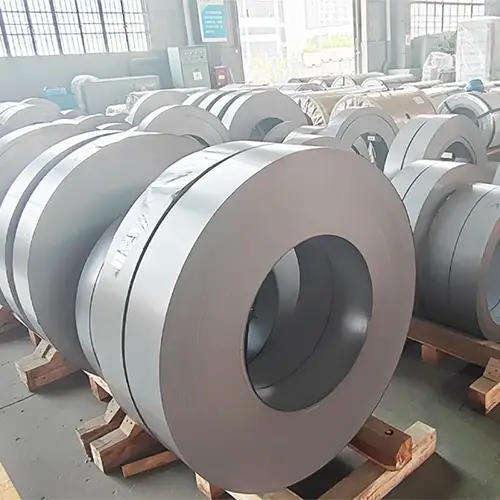

Oficina
