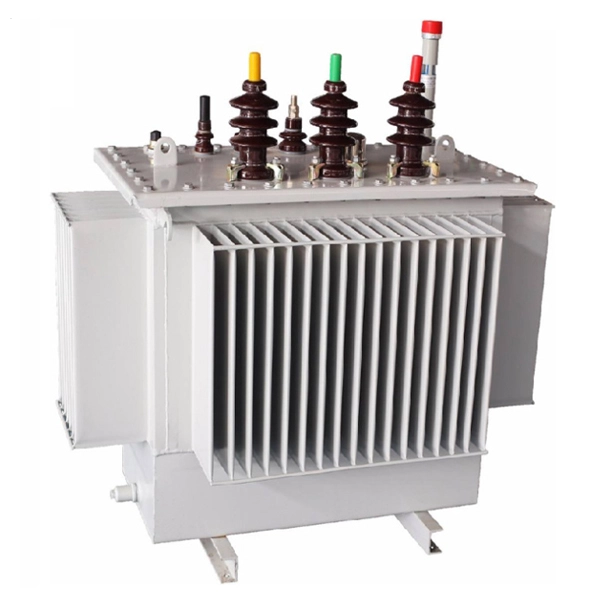

Transformador elétrico tipo imerso em óleo 20KV

O transformador elétrico é um dos produtos produzidos pela Cotenele. NossoTransformador elétrico tipo imerso em óleo 20KVé um dispositivo de distribuição de energia que reduz o nível de tensão de 20kV para baixa tensão (normalmente 0,4kV). É amplamente utilizado em sistemas de distribuição de 20kV. À medida que as redes eléctricas são actualizadas, o sistema de 20kV oferece vantagens significativas sobre o sistema de 10kV: para a mesma potência transmitida, a corrente da linha é reduzida em 50% e as perdas de energia da linha são diminuídas em 75%, resultando numa notável poupança de energia e expansão da capacidade. Os transformadores elétricos do tipo imersos em óleo de 20KV são usados ​​principalmente em redes de distribuição de energia, empresas industriais e de mineração, edifícios comerciais e civis e outros cenários.

Principais parâmetros técnicos

Classificação do Produto

Os transformadores de distribuição imersos em óleo de 20kV podem ser classificados de acordo com os seguintes critérios:

1. Por número de fases

Transformadores monofásicos: faixa de capacidade 5kVA -160kVA

Transformadores trifásicos: faixa de capacidade 30kVA -2500kVA

2. Por material principal

Transformadores de aço silício: os modelos incluem as séries S11, S13, S20, S22

Transformadores de liga amorfa: os modelos incluem as séries SBH15, SBH21, SBH25; suas perdas sem carga são aproximadamente metade daquelas dos transformadores de aço silício da mesma classe de eficiência energética

3. Por classificação de eficiência energética

Produtos de médio a alto padrão: séries S13, S20, S22 e liga amorfa

Produtos de baixo custo: série S11

4. Pelo método de mudança de tap

Comutação fora do circuito (sem carga): requer desenergização para ajuste manual

Comutação em carga: permite ajuste enquanto energizado (disponível em alguns modelos)

5. Por tipo de compartimento do tanque

Tipo totalmente selado, tipo convencional, etc.

Escopo de aplicação dos transformadores de distribuição imersos em óleo de 20kV

Os transformadores de distribuição imersos em óleo de 20kV são usados ​​principalmente nos seguintes cenários:

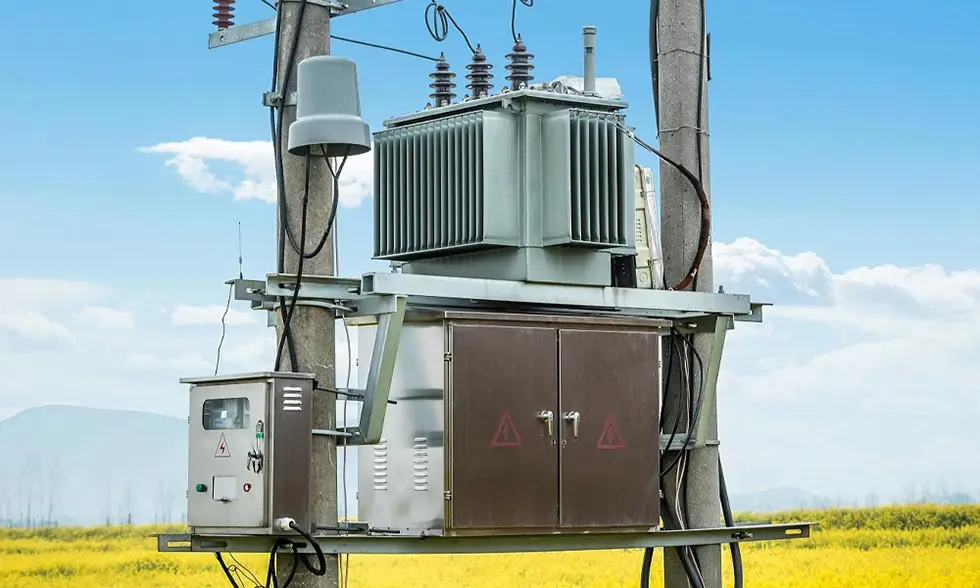

1. Redes de distribuição de energia:redes de distribuição urbanas e rurais, linhas de distribuição de 20kV

2. Empresas industriais e mineiras:petróleo, metalurgia, química, têxtil, indústria leve, etc.

3. Edifícios comerciais e residenciais:complexos comerciais, edifícios de escritórios, bairros residenciais

4. Ambientes especiais:locais com muita poeira, contaminação por óleo ou substâncias químicas

5. Aplicações de comutação de dupla tensão:alguns modelos podem operar em sistemas de 10kV ou 20kV alternando entre níveis de tensão

Princípio de funcionamento

O princípio de funcionamento de um transformador de distribuição imerso em óleo de 20kV é a indução eletromagnética:

1. Quando a tensão de alimentação CA é aplicada ao enrolamento primário (lado de alta tensão, 20kV), a corrente CA passa pelo enrolamento e gera fluxo magnético alternado no núcleo de ferro.

2. Este fluxo alternado liga simultaneamente os enrolamentos primário e secundário (lado de baixa tensão, normalmente 0,4 kV).

3. De acordo com a lei da indução eletromagnética, forças eletromotrizes são induzidas em ambos os enrolamentos.

4. Como os dois enrolamentos têm números diferentes de espiras, as tensões induzidas diferem de acordo - a relação de espiras é igual à relação de tensão.

5. O calor gerado durante a operação é transferido através do óleo isolante para a parede do tanque e depois dissipado para o ar circundante através de aletas de resfriamento (ou painéis corrugados).

Como escolher o transformador elétrico de potência adequado

1. Seleção de capacidade

- Calcule a carga total conectada de todos os equipamentos e instalações elétricas (geralmente excluindo cargas de combate a incêndio).

- A potência aparente compensada serve de base para a seleção da capacidade e número de unidades do transformador.

- Geralmente, o fator de carga do transformador deve ser mantido em cerca de 85%.

- Evite transformadores superdimensionados ou sobrecargas.

2. Seleção de modelo

- Série S11: produtos de gama baixa, adequados para aplicações com baixos requisitos de eficiência energética.

- Série S13/S20/S22: produtos de economia de energia de médio a alto padrão.

- Série de liga amorfa (SBH15, etc.): perdas em vazio extremamente baixas, ideal para aplicações com longos tempos de inatividade e grande ênfase na economia de energia.

3. Outras considerações

- Ambiente de instalação (interior/exterior)

- Requisitos de classificação de proteção contra incêndio

- Necessidade de comutação de dupla tensão (compatibilidade 10kV/20kV)

- Método de mudança de tap (fora do circuito ou em carga)

- Restrições de orçamento e custos

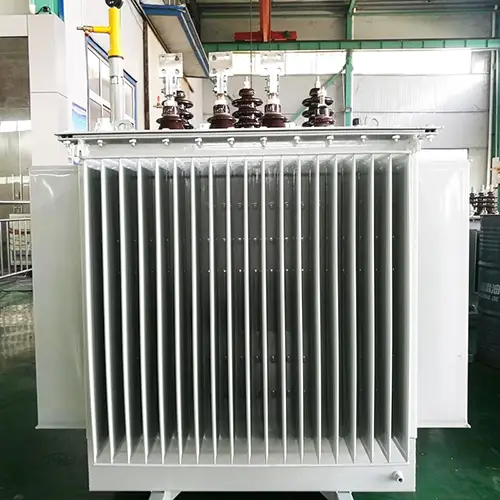

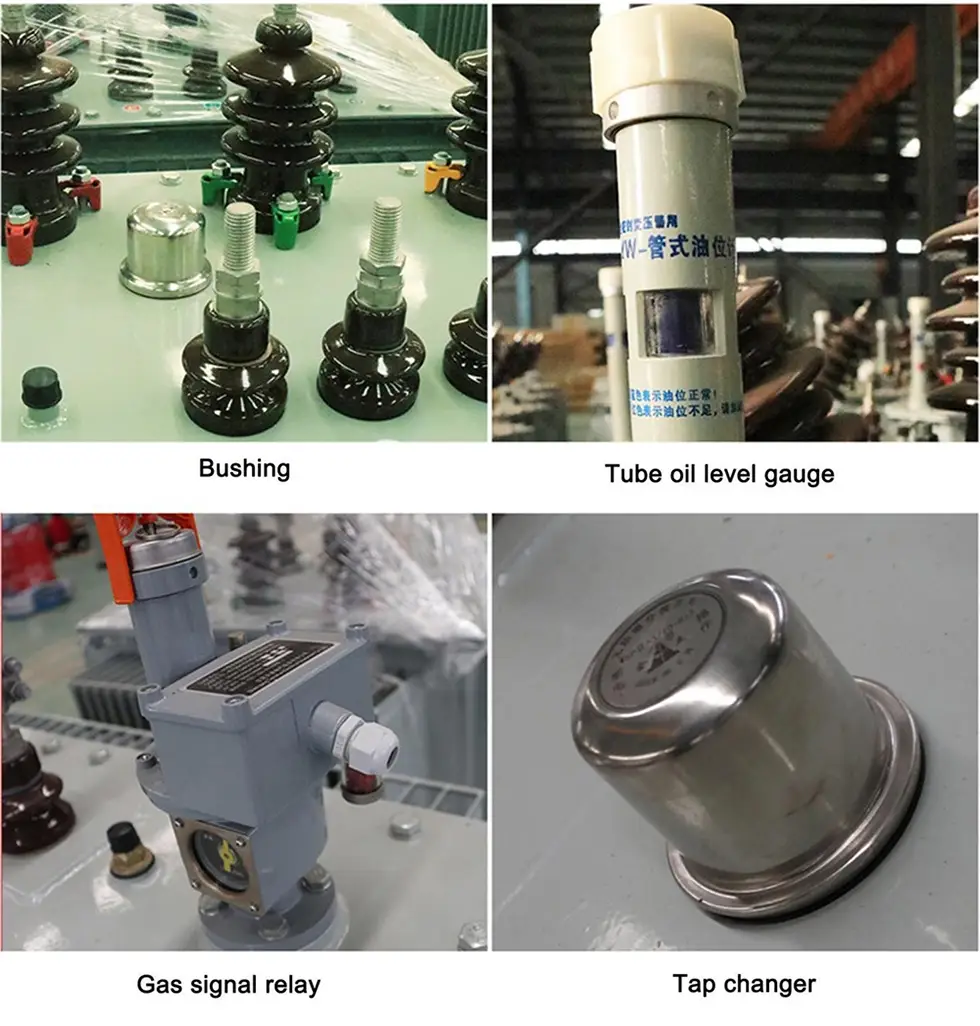

Detalhes dos produtos

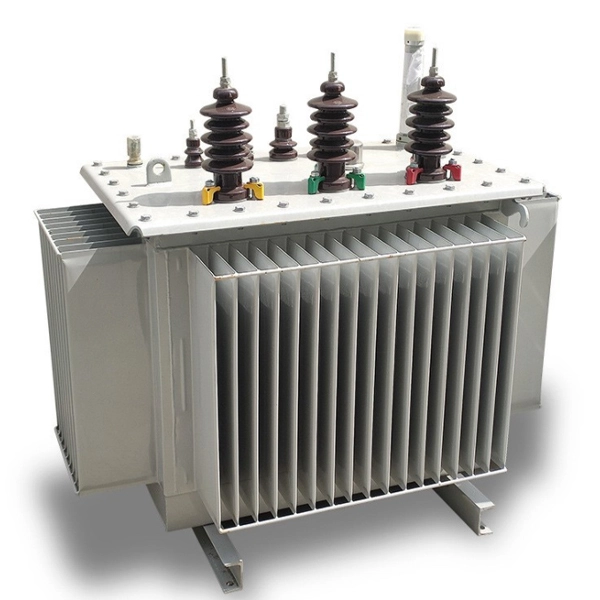

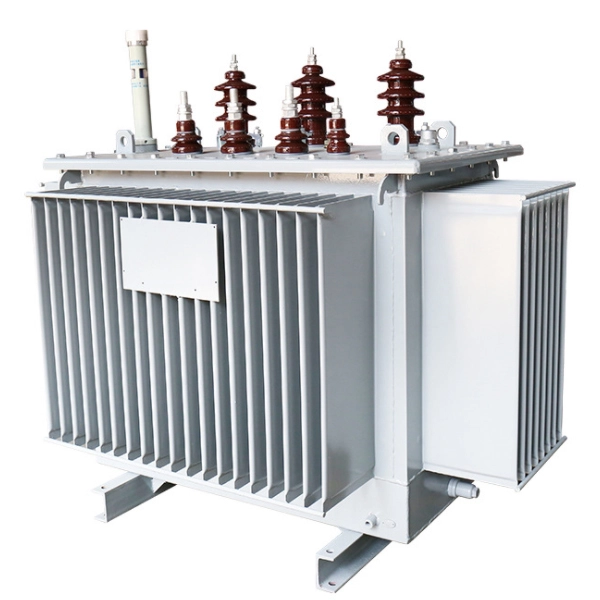

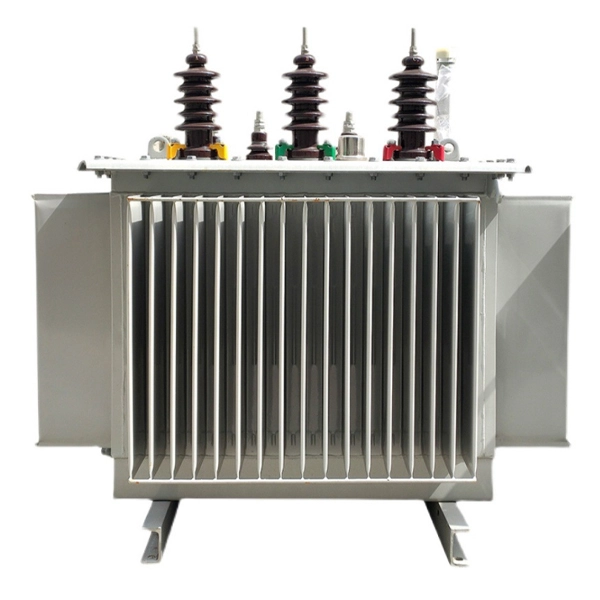

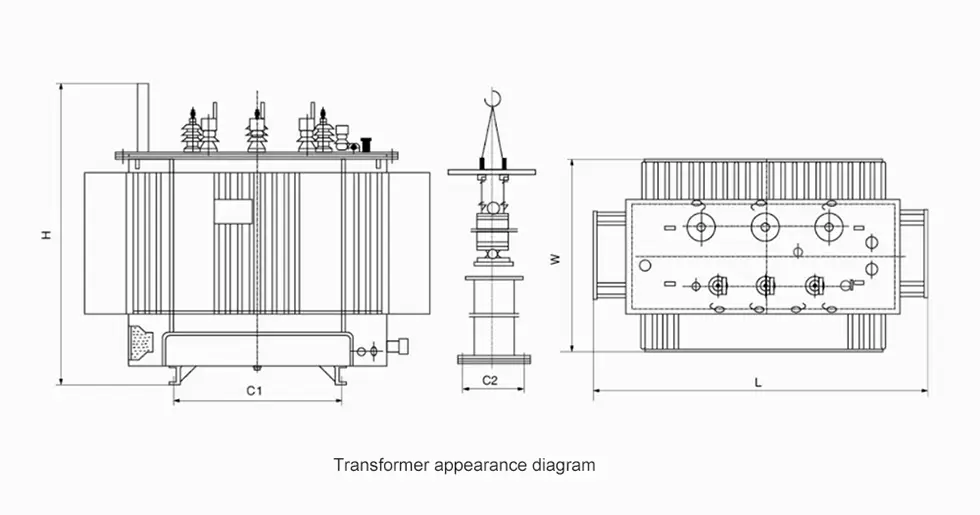

Aparência e dimensões dos produtos

Aviso de pedido

Ao fazer um pedido, o modelo do produto, a capacidade nominal, a tensão nominal de alta e baixa tensão, a faixa de derivação de alta tensão, o número de fases, a frequência e o número do grupo de conexão devem ser fornecidos.

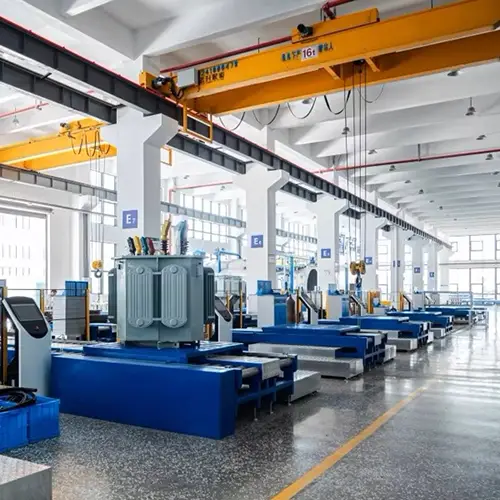

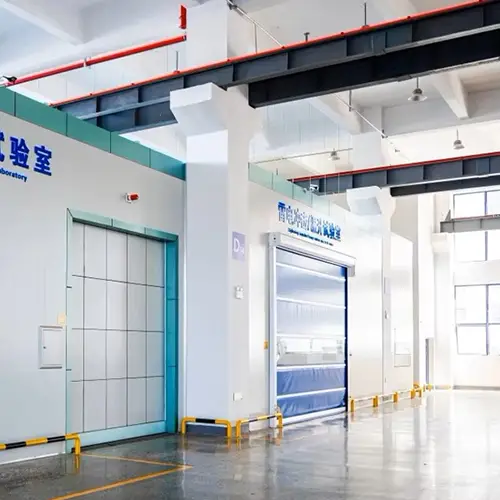

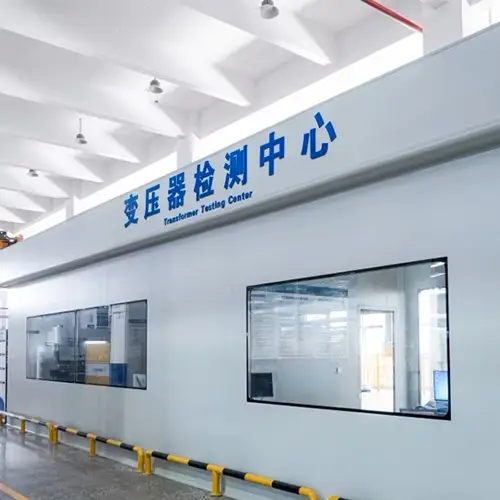

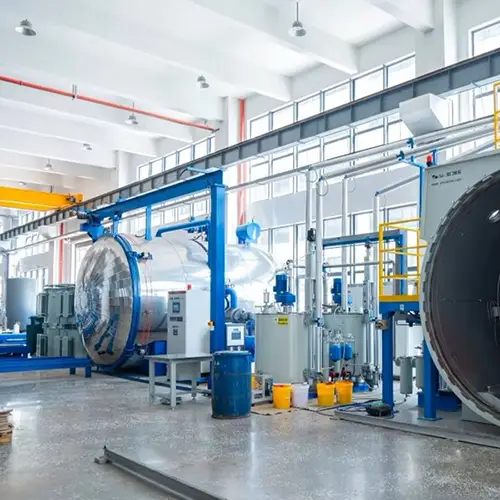

Centro de oficina e testes

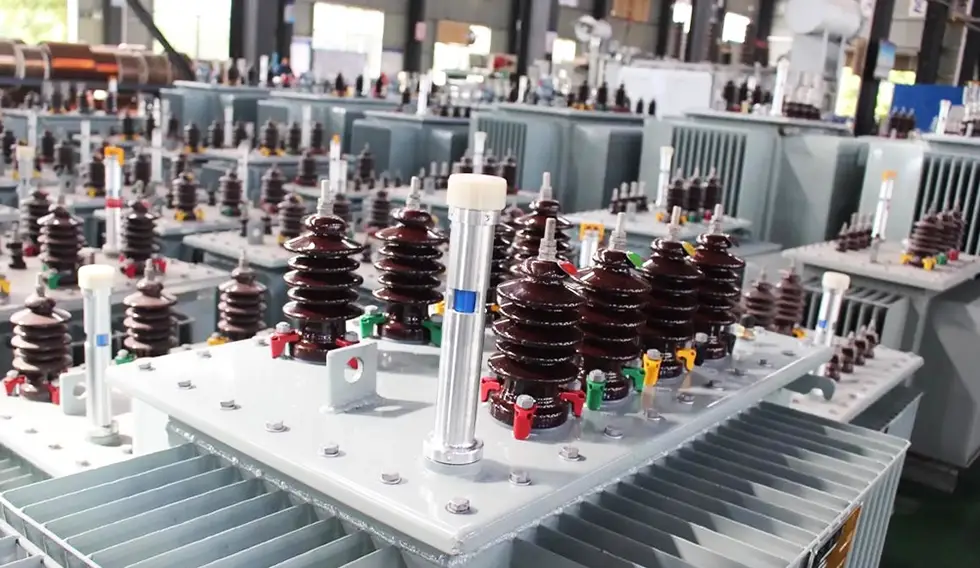

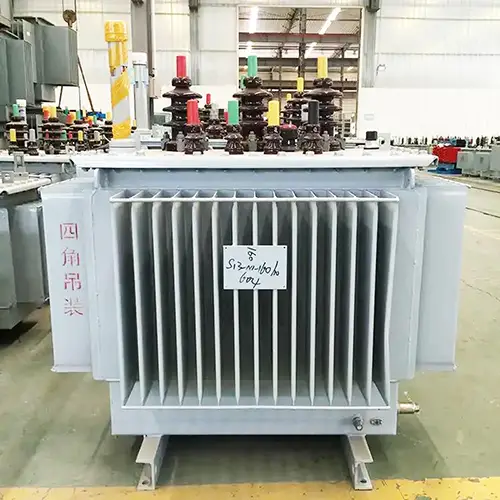

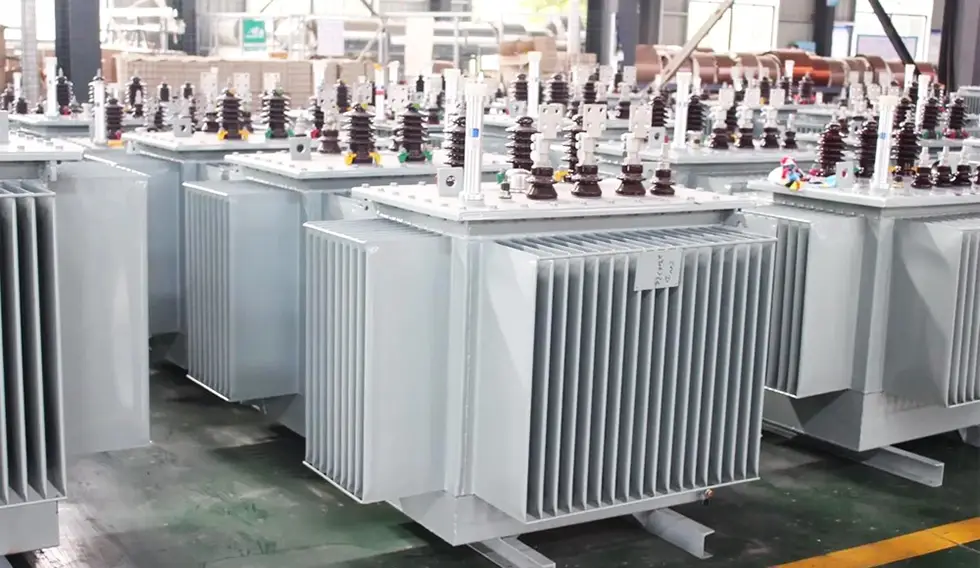

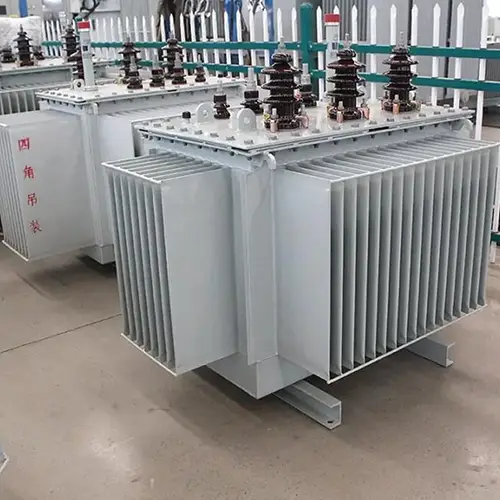

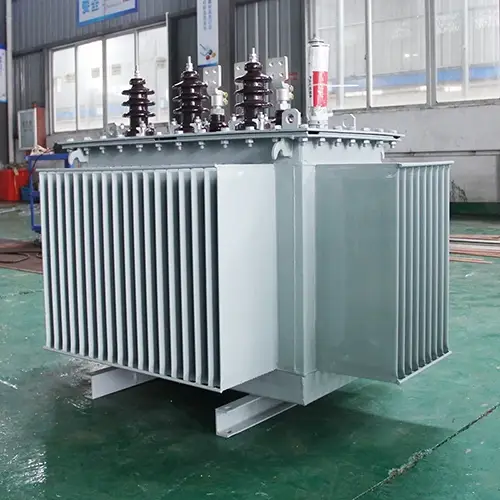

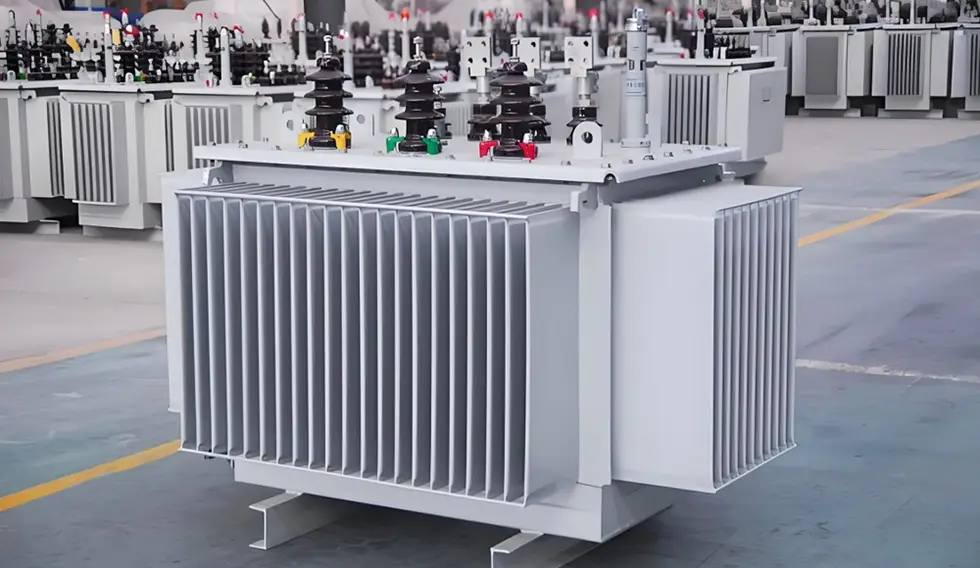

Exposição de produtos
