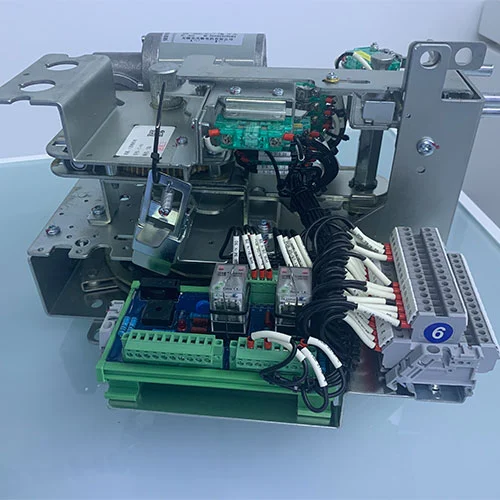

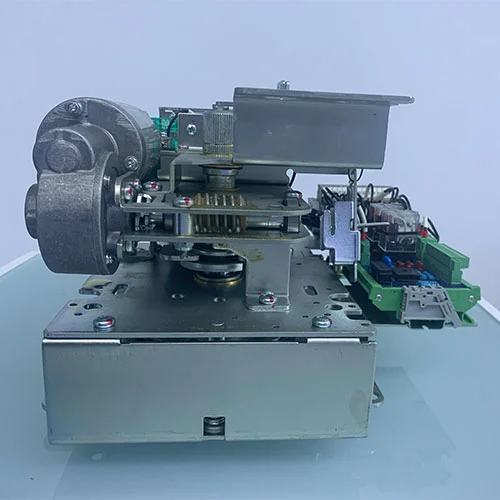

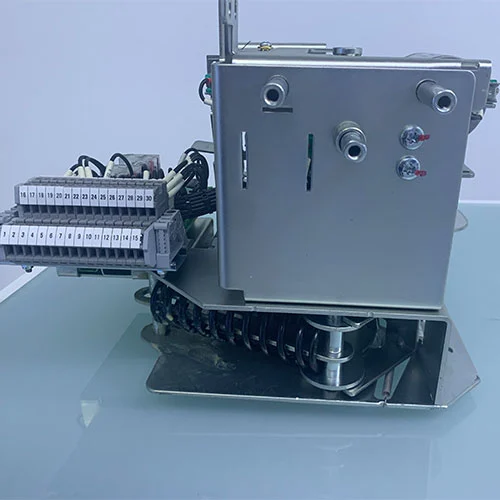

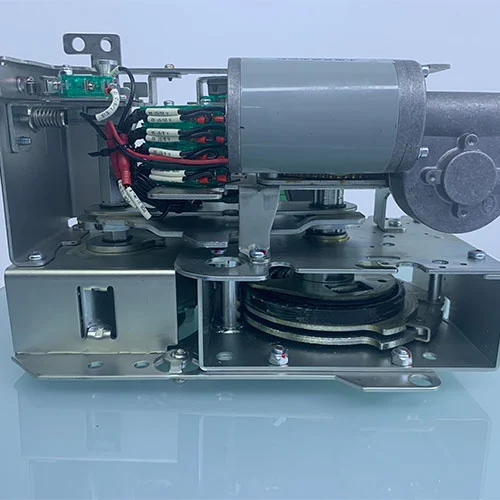

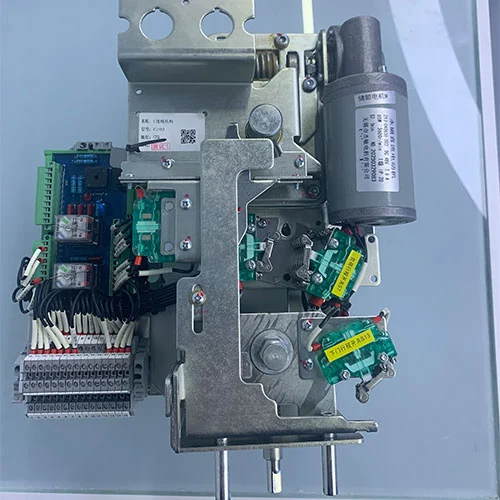

Mecanismo Elétrico 11KV para Aparelhagem de Média Tensão

A Cotenele é um grande fabricante que produz unidades principais em anel e seus componentes principais internos. A Unidade Principal em Anel (RMU) é uma garantia importante para o fornecimento de eletricidade confiável e seguro em uma rede moderna de distribuição de energia. É um conjunto de manobra compacto e envolto em metal, comumente usado em subestações de distribuição secundária para distribuir energia a transformadores, grandes edifícios e instalações industriais.

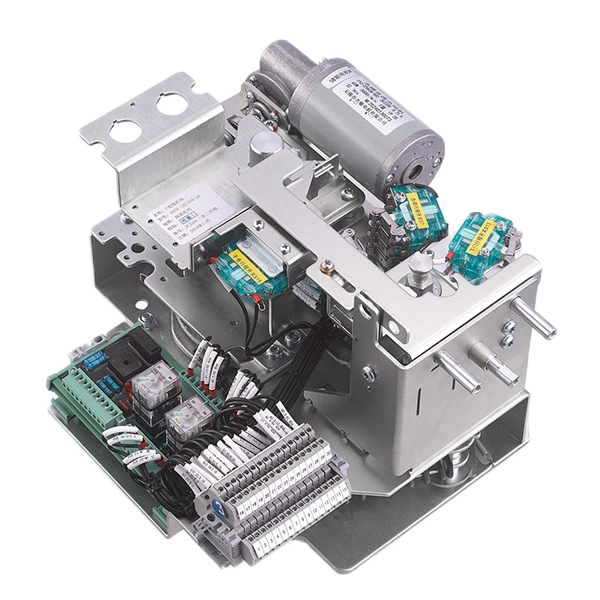

O mecanismo elétrico de 11KV para quadro de distribuição de média tensão é um componente central de uma RMU que atua como o "centro de controle" para as chaves elétricas, como disjuntor a vácuo, seccionadoras e chaves seccionadoras de carga. Entre as várias seções de componentes dentro de uma RMU, o mecanismo de entrada é sem dúvida o mais crítico, pois serve como porta de entrada para a energia elétrica que entra no sistema.

Modelo

Definição de mecanismo operacional de entrada?

O mecanismo de entrada é um componente de controle crítico para a Unidade de Entrada de uma Unidade Principal em Anel, onde a energia de alta tensão da rede externa ou da subestação a montante entra na RMU. Ele opera a chave primária para conectar, isolar ou aterrar com segurança o circuito de entrada.

Dependendo dos requisitos do sistema, o mecanismo de entrada controla um dos dois tipos de switch:

Chave seccionadora de carga (mecanismo "C")

Projetado para operação frequente sob condições normais de carga.

Operação em três posições:LIGADO / DESLIGADO / TERRA.

Fornece isolamento visível e aterramento seguro para manutenção.

Disjuntor a Vácuo (Mecanismo "V")

Aplicações de alta capacidade com proteção contra falhas.

Interrompe correntes de curto-circuito para evitar danos à RMU e ao equipamento a jusante.

Executa todas as funções de uma chave seccionadora de carga com segurança aprimorada.

Todos os mecanismos de entrada incluem:

Operação manual ou motorizada com mola.

Limpar indicadores de posição (ON, OFF, EARTH).

Intertravamentos elétricos integrados ao sistema de proteção da RMU.

Instruções de Operação – Mecanismo Elétrico 11KV para Aparelhagem de Média Tensão

1. Operação de Fechamento

Fechamento manual:

Insira a alavanca de operação designada no eixo de transmissão superior.

Gire no sentido horário ~90° para comprimir a mola até seu ponto de travamento.

A mola é liberada, fazendo com que o circuito principal do interruptor de carga feche.

Fechamento Elétrico:

Ligue o mecanismo e envie um sinal de fechamento.

O controlador verifica o status do interruptor de carga e os intertravamentos.

Se as condições forem atendidas, o motor do mecanismo completa o fechamento.

Nota: A operação de aterramento é bloqueada mecanicamente durante o fechamento do circuito principal.

2. Operação de Abertura

Abertura manual:

Insira a alavanca de operação no eixo de transmissão superior.

Gire no sentido anti-horário ~90° para comprimir a mola até seu ponto de travamento.

A mola libera energia para abrir o circuito principal da chave de carga.

Abertura Elétrica:

Envie um sinal de abertura ao controlador.

O controlador verifica o status da chave e os intertravamentos.

O motor do mecanismo completa a operação de abertura.

Nota: Na posição aberta são permitidas operações de fechamento e aterramento.

3. Operação de Aterramento (Aterramento)

Fechando a chave de aterramento:

Insira a alça no eixo de acionamento de aterramento inferior.

Gire no sentido horário ~90°; a mola é comprimida e liberada para fechar a chave de aterramento.

Os intertravamentos são ativados, evitando o fechamento do circuito principal.

Abrindo a chave de aterramento:

Insira a alça no mesmo eixo inferior.

Gire no sentido anti-horário ~90°; liberações de mola para abrir a chave de aterramento.

Os intertravamentos são liberados, permitindo a operação normal do interruptor de carga.

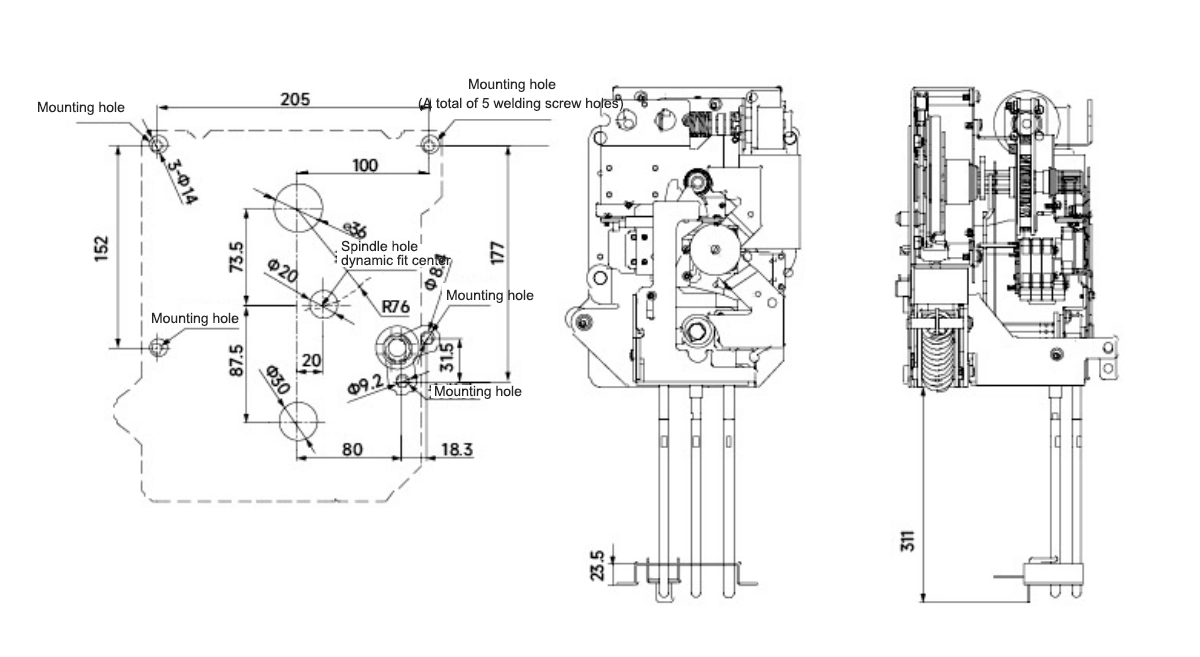

Aparência e dimensão

Por que nos escolher?

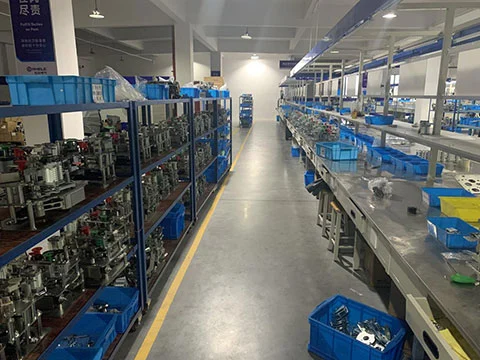

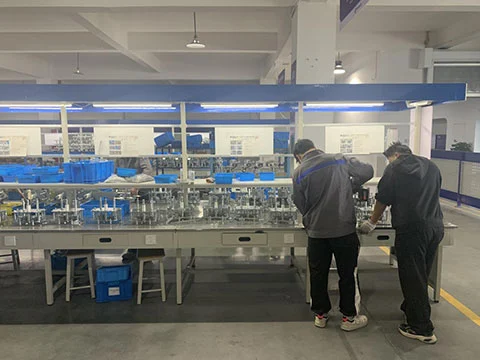

Fornecimento direto da fábrica:Cotenele está localizada em Yueqing, província de Zhejiang, com uma fábrica central cobrindo 30.000 metros quadrados.

Certificações:ISO9001, ISO14001, ISO45001.

Força técnica:Ampla experiência em P&D em gabinetes de gás, disjuntores a vácuo e mecanismos operacionais ecológicos da série RHSV, com múltiplas patentes e relatórios de testes de tipo nacionais.

Casos de clientes:Projetos de grande escala, como a China Resources Power, o Parque Eólico Banyunxian, a Mina de Ouro Aini do Tadjiquistão e a Ferrovia Sichuan-Tibete demonstram a confiabilidade e a aplicabilidade internacional de nossos produtos.

Vantagens de aquisição:Suporta personalização em massa, entrega rápida e aplicações de engenharia de projetos nacionais e internacionais.

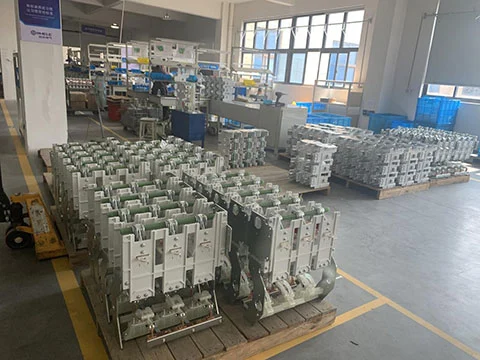

Exposição de produtos
