Como avaliar a qualidade do painel de média tensão antes da compra?

Introdução: A qualidade é conquistada antes da entrega, não descoberta depois

Um painel de manobra de média tensão parece impressionante em um folheto. O gabinete de aço inoxidável brilha. As especificações na folha de dados marcam todas as caixas certas. Mas a diferença entre um painel que funciona de forma confiável por 30 anos e outro que gera retornos de chamada, tempo de inatividade e retrofits caros não é visível em um PDF. Está incorporado no processo de fabricação, na disciplina de testes e nas decisões de engenharia tomadas muito antes de o equipamento chegar ao local do projeto.

Para profissionais de compras, engenheiros consultores e gestores de ativos, avaliar a qualidade do painel antes da compra não significa verificar se a placa de identificação corresponde ao pedido. Trata-se de determinar se o fabricante possui os processos, a capacidade de testes e a cultura de qualidade para fornecer equipamentos que funcionarão conforme prometido durante toda a sua vida útil.

Este artigo fornece uma estrutura estruturada para avaliar a qualidade do painel de média tensão antes da emissão de um pedido de compra. Ele cobre as áreas mais importantes – desde a capacidade de produção em fábrica e verificação de testes de tipo até a qualidade dos componentes e disciplina de documentação – e explica o que procurar em cada uma delas.

1. Comece com a fábrica, não com a folha de dados

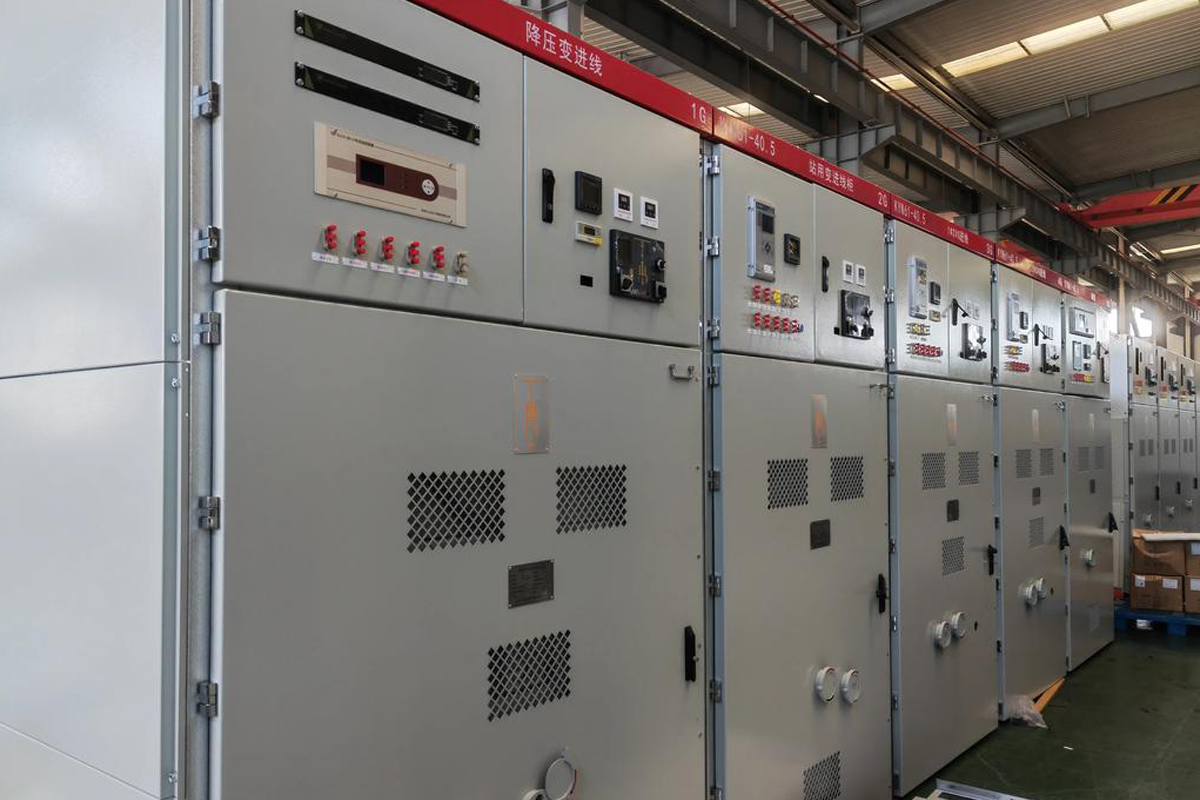

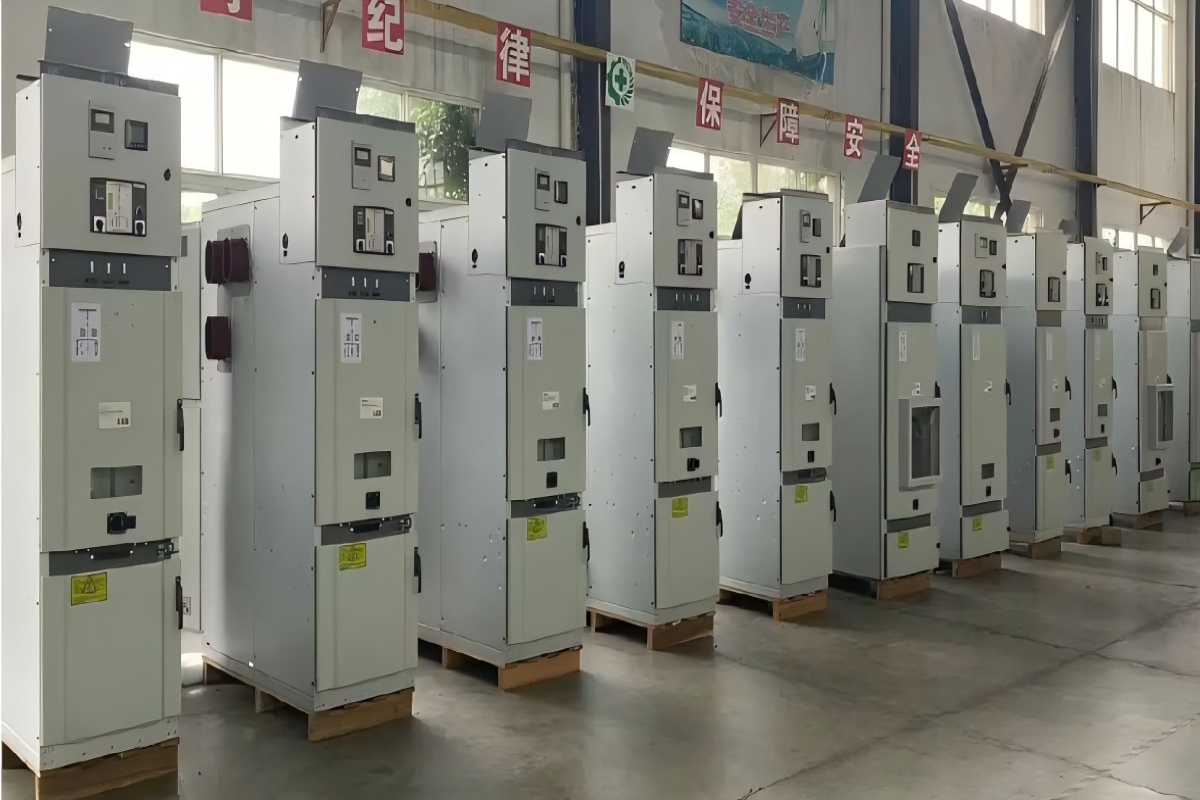

O passo mais revelador na avaliação da qualidade do painel é ver onde e como ele é feito. Uma visita à fábrica informa mais sobre a capacidade de qualidade de um fabricante do que qualquer conjunto de documentos pode transmitir. Se uma visita não for possível, solicitar fotografias e vídeos detalhados da linha de produção, instalações de teste e pedidos concluídos recentemente é a próxima melhor opção.

Ao avaliar uma fábrica, concentre-se nos indicadores do processo e não nas impressões. A área de produção está organizada em estações de trabalho claramente definidas ou os painéis estão sendo montados em um layout aleatório? Os trabalhadores estão usando torquímetros com configurações calibradas ou os parafusos estão sendo apertados pelo tato? Os componentes recebidos – interruptores a vácuo, postes de resina epóxi, relés de proteção – são armazenados em condições controladas e rastreáveis ​​até seus fornecedores? Esses detalhes do processo são indicadores da qualidade do produto acabado.

A produção de painéis de média tensão da COTENELE segue sequências de fabricação definidas com verificações de qualidade durante o processo em cada etapa. Os pólos de resina epóxi para disjuntores a vácuo são fundidos internamente usando equipamento automático de gelificação sob pressão. Os tanques de aço inoxidável para RMUs livres de SF₆ são soldados, testados quanto a vazamentos e selados sob condições controladas. Os painéis acabados passam por testes de rotina antes de saírem da fábrica.

2. Verifique o teste de tipo – de forma completa e independente

O teste de tipo conforme IEC 62271-200 é a base da garantia de qualidade do painel de distribuição. Isso demonstra que o projeto pode suportar as tensões elétricas, mecânicas e térmicas que encontrará em serviço. Mas “testado por tipo” é um termo usado de forma imprecisa na indústria. A pergunta a ser feita ao fabricante não é "este equipamento foi testado de tipo?" É "você pode fornecer os relatórios de teste de tipo completos de um laboratório independente credenciado pela IEC - agora mesmo?"

Um programa de teste de tipo para comutadores de média tensão inclui testes de interrupção e realização de curto-circuito, testes de corrente suportável de curta duração, testes de aumento de temperatura, testes dielétricos e testes de arco interno. Cada uma delas deve ser executada na configuração específica do painel e na combinação de módulos oferecida. Um fabricante que tenha concluído o programa completo fornecerá os relatórios sem hesitação. Um fabricante que usa frases como “projeto verificado de acordo com os padrões IEC” ou “relatórios de testes em andamento” está sinalizando que a documentação ainda não existe.

Além da existência dos relatórios, revise seu escopo. Confirme se a configuração testada corresponde à configuração cotada. Verifique se a classificação de curto-circuito, a classificação do arco interno e a classe de resistência mecânica atendem aos requisitos do projeto. Verifique se o laboratório de testes é genuinamente independente e credenciado pela IEC, e não uma instalação interna.

A COTENELE fornece certificados de teste de tipo IEC 62271-200 de laboratórios terceirizados credenciados em cada apresentação de proposta. Os relatórios cobrem a sequência completa do teste e nós os fornecemos antes do pedido ser feito – não depois.

3. Examine os componentes principais de comutação e isolamento

O interruptor a vácuo e o sistema de isolamento são o coração de qualquer painel de distribuição de média tensão. A qualidade desses componentes determina a confiabilidade, o perfil de manutenção e a vida útil do equipamento.

Para disjuntores a vácuo, o interruptor a vácuo é o componente mais crítico. Avalie a origem do interruptor e o pedigree de fabricação. É produzido por um fabricante reconhecido com experiência em aplicações de média tensão? Qual material de contato é usado – cobre-cromo é o padrão da indústria por sua combinação de condutividade e resistência à erosão por arco? O interruptor é vedado para toda a vida, não exigindo manutenção durante sua vida útil, ou o projeto exige verificações periódicas de integridade do vácuo?

O sistema de isolamento é igualmente importante. Para comutadores isolados a ar, verifique se as distâncias fase-fase e fase-terra atendem ou excedem os requisitos da IEC. Para equipamentos isolados a gás, confirme o meio isolante: ar seco ou nitrogênio com potencial de aquecimento global zero, ou uma alternativa que atenda às regulamentações ambientais atuais e previsíveis. O tanque de gás de aço inoxidável deve ser projetado e testado como um recipiente de pressão selado para toda a vida, sem necessidade de monitoramento ou reabastecimento de gás.

Os disjuntores a vácuo VS1 da COTENELE usam interruptores a vácuo selados para toda a vida útil de fornecedores qualificados, combinados com isolamento de pólo de resina epóxi fundido internamente. Nossas RMUs livres de SF₆ usam ar seco como meio isolante em tanques de aço inoxidável que são soldados, testados contra vazamentos e selados durante toda a vida útil de 30 anos.

4. Avalie o mecanismo operacional e os intertravamentos mecânicos

O mecanismo operacional é o componente que se move toda vez que o disjuntor abre ou fecha. Seu design e qualidade de construção afetam diretamente a resistência mecânica e a confiabilidade do equipamento a longo prazo.

Um disjuntor de média tensão moderno usa um mecanismo de mola com energia armazenada. Um pequeno motor carrega a mola de fechamento durante vários segundos. Quando o comando de fechamento é dado, a energia armazenada é liberada quase instantaneamente para fechar os contatos. Durante o fechamento, a mola de abertura é carregada simultaneamente, de modo que o disjuntor está imediatamente pronto para disparar. Este mecanismo deve ser classificado para resistência mecânica de classe M2 – 10.000 operações sem falha – de acordo com a IEC 62271-100.

Avalie a construção do mecanismo. As molas, articulações e travas são feitas de materiais resistentes à fadiga e à corrosão? O mecanismo está acessível para inspeção sem remover o disjuntor do painel? A operação mecânica é suave e consistente em múltiplas operações ou mostra sinais de vinculação ou variação?

O sistema de intertravamento mecânico que impõe sequências operacionais seguras é igualmente crítico. Os intertravamentos de "cinco prevenção" - evitando o fechamento sob carga, evitando a abertura do seccionador sob carga, evitando o aterramento energizado, evitando o fechamento com aterramento aplicado e evitando a entrada em compartimentos energizados - devem funcionar de forma confiável, sem dependência de energia auxiliar. Teste esses intertravamentos durante uma visita à fábrica ou solicite evidências de vídeo de verificação de intertravamento durante testes de rotina.

5. Inspecione o compartimento de baixa tensão e a fiação

O compartimento de baixa tensão abriga os relés de proteção, a fiação de controle, os blocos de terminais e os dispositivos de comunicação que dão inteligência ao conjunto de manobra. A qualidade do acabamento neste compartimento é um indicador confiável da atenção geral do fabricante aos detalhes.

Abra a porta de baixa tensão e examine a fiação. Os condutores estão roteados de maneira organizada e presos em dutos ou teares de cabos? Os fios estão etiquetados em ambas as extremidades com marcadores claros e duráveis? Os números das ponteiras nos terminais são consistentes e legíveis? Os condutores sobressalentes estão enrolados e presos ou deixados soltos? Estas não são preocupações cosméticas. Práticas inadequadas de fiação levam a conexões soltas, falhas intermitentes e pesadelos de solução de problemas que consomem horas de engenharia durante anos após o comissionamento.

O relé de proteção deve ser montado, conectado e configurado corretamente para a aplicação. Verifique se o tipo de relé, as relações do transformador de corrente e a tensão auxiliar correspondem às especificações do projeto. Se o comutador incluir capacidade de comunicação, confirme se a fiação de comunicação e a configuração do protocolo estão documentadas e testadas antes da entrega.

6. Revise o pacote de documentação

A documentação faz parte do produto. É improvável que um fabricante de equipamentos de manobra que não consiga fornecer um pacote de documentação completo, preciso e bem organizado na fase de licitação forneça uma documentação melhor após o pedido ser feito.

No mínimo, o pacote de documentação pré-compra deve incluir certificados de teste de tipo de um laboratório independente credenciado pela IEC, modelos de relatórios de testes de rotina mostrando o que será testado em cada painel antes do envio, uma declaração de conformidade com padrões e regulamentos aplicáveis, uma lista de referência de instalações similares e manuais de instalação e operação. Para projetos europeus, deve ser incluída documentação que demonstre a conformidade com o Regulamento de gases fluorados da UE se o equipamento for isento de SF₆.

Revise a documentação criticamente. Os relatórios de teste estão completos e legíveis ou são resumos parciais com páginas faltantes? As instalações de referência estão em aplicações e geografias semelhantes ao seu projeto? A documentação está escrita em um inglês técnico claro ou apresenta sinais de ter sido traduzida sem revisão por um engenheiro nativo?

A COTENELE envia um pacote completo de documentação com cada pedido: certificados de teste de tipo, relatórios de testes de rotina, declarações de conformidade e manuais de operação. Fornecemos a mesma documentação na fase de licitação para que engenheiros consultores e avaliadores de serviços públicos possam concluir sua revisão técnica antes da adjudicação do contrato.

7. Avalie o suporte pós-venda e a disponibilidade de peças sobressalentes

A qualidade do equipamento de manobra vai além do equipamento em si, abrangendo a capacidade do fabricante de suportá-lo durante décadas de operação. Antes da compra, avalie a abordagem do fabricante em relação ao suporte pós-venda, fornecimento de peças de reposição e assistência técnica.

O fabricante oferece suporte de comissionamento, no local ou remotamente? Existe um processo definido para consultas técnicas após a entrega, com compromissos claros de tempo de resposta? As peças sobressalentes padrão – fusíveis, contatos auxiliares, manoplas de operação, módulos de relé – estão disponíveis em estoque ou são fabricadas sob encomenda com prazos de entrega estendidos?

Um fabricante com operações de exportação estabelecidas deverá ser capaz de despachar peças sobressalentes através de correio internacional e fornecer suporte técnico em inglês durante o horário comercial europeu ou asiático. Se o negócio principal do fabricante for doméstico e a exportação representar uma pequena fração do seu volume, o suporte pós-venda para projetos internacionais poderá ser escasso.

Conclusão: Qualidade é processo, não aparência

Avaliar a qualidade do painel de média tensão antes da compra exige olhar além do exterior polido para os processos de fabricação, disciplina de testes, pedigree dos componentes e rigor na documentação que determinam o desempenho a longo prazo. Os parâmetros na folha de dados são o ponto de partida, não a linha de chegada. O que importa é se o fabricante construiu um sistema de produção e uma cultura de qualidade que cumpre consistentemente o que a ficha técnica promete.

Uma avaliação estruturada – capacidade de fábrica, verificação de teste de tipo, qualidade dos componentes principais, avaliação de mecanismo e intertravamento, acabamento da fiação, integridade da documentação e suporte pós-venda – fornece uma base confiável para comparar fornecedores e selecionar equipamentos que terão o desempenho esperado ao longo de décadas de serviço.

A COTENELE apoia este processo de avaliação fornecendo certificados de teste de tipo na fase de consulta, acolhendo inspeções de clientes em nossas instalações de produção e fornecendo pacotes completos de documentação com cada cotação. Nossos disjuntores a vácuo e unidades principais de anel sem SF₆ são construídos com base em processos de fabricação definidos, testados de acordo com os padrões IEC e apoiados por uma equipe de engenharia que entende os requisitos de projetos internacionais.
