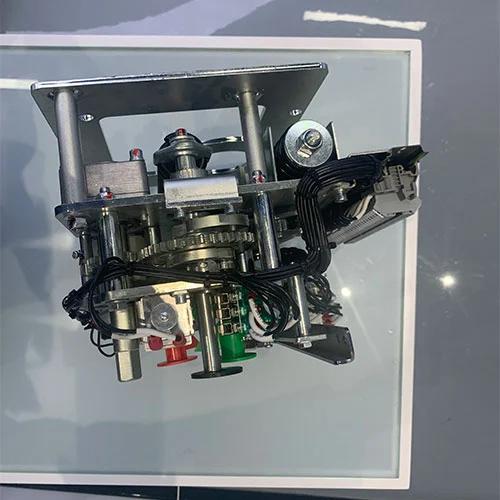

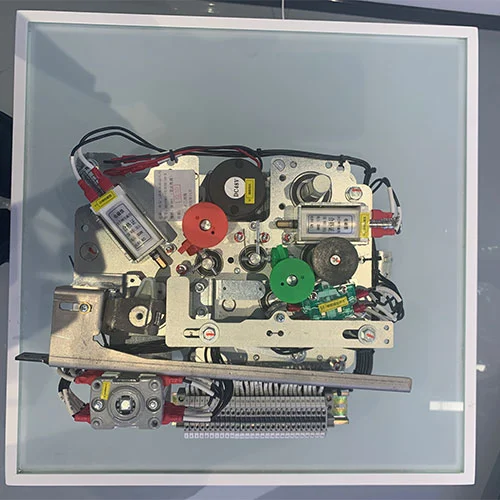

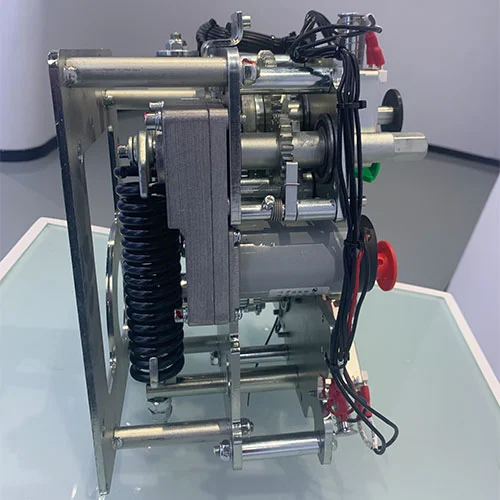

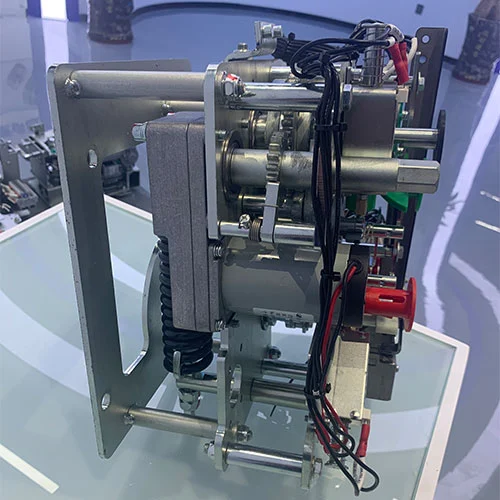

Mecanismo de disjuntor 33KV com mecanismo de isolamento

O mecanismo de disjuntor de 33KV com mecanismo de operação de mecanismo de isolamento e um mecanismo de operação de seccionador, formando o núcleo do painel de distribuição de média tensão ecológico. Projetado para oferecer confiabilidade, eficiência de manutenção e segurança ambiental, esse mecanismo garante interrupção segura de falhas e isolamento de circuito, evitando gases de efeito estufa prejudiciais como o SF₆.

A série KDSVM-12/630-20-X oferece uma solução operada por mola para o disjuntor e uma seccionadora intertravada mecanicamente, fornecendo uma sequência operacional completa e segura para aplicações de média tensão.

Os principais recursos incluem:

Fechamento e abertura operados por mola

Intertravamento mecânico entre disjuntor e seccionador

Capacidade de religamento automático

Design de botão dividido com tampa de segurança à prova de poeira

Alta vida útil mecânica (>10.000 operações)

Conformidade com GB1984-2014 e GB/T1985-2023

Modelo de produto

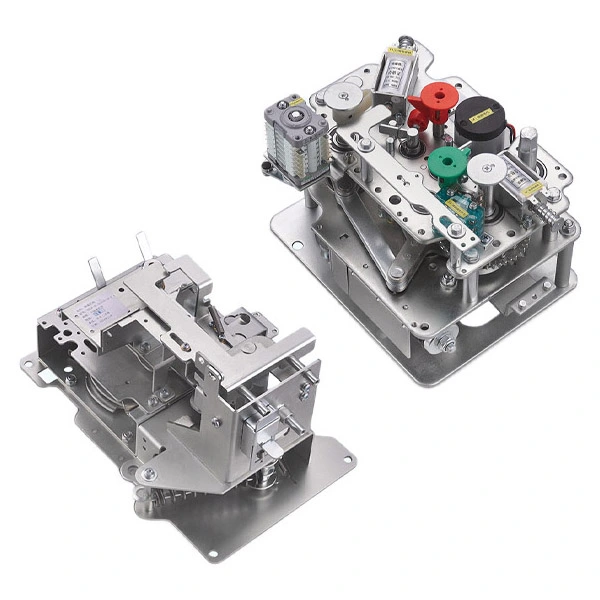

Componentes do Mecanismo Operacional

O mecanismo de disjuntor de 33KV com mecanismo de isolamento da nossa empresa é meticulosamente projetado, garantindo uma operação segura e confiável, ao mesmo tempo que facilita o uso em campo.

1. Mecanismo de operação do disjuntor a vácuo

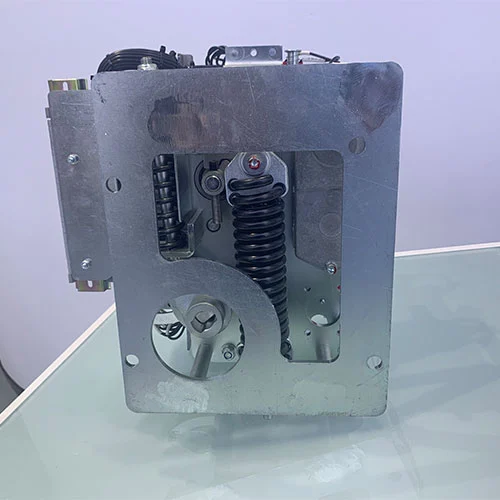

O disjuntor utiliza armazenamento mecânico de energia por mola para garantir operação independente e instantânea, mesmo durante quedas de energia. Ele pode desarmar rapidamente em caso de falha e fechar rapidamente sob comando. O emprego de um extintor de arco a vácuo controla efetivamente o arco, garantindo segurança e estabilidade do circuito.

Isto significa que, mesmo em emergências, o equipamento e o pessoal da sua rede elétrica estão protegidos de forma confiável.

2. Mecanismo de operação do interruptor de desconexão

Nossas chaves seccionadoras oferecem operação manual ou elétrica, permitindo criar facilmente uma lacuna de isolamento visível. O projeto de intertravamento mecânico garante que a chave seccionadora não possa ser operada se o disjuntor não estiver totalmente desarmado, evitando assim perigos causados ​​por operação incorreta.

Damos grande importância à segurança do cliente; portanto, cada chave seccionadora passa por testes rigorosos para garantir uma operação suave e confiável.

Como executo a operação corretamente?

Nosso mecanismo de disjuntor de 33KV com mecanismo de isolamento oferece operação intuitiva e segura em cada etapa. Como fornecedor, nossos produtos garantem uma operação eficiente e sem preocupações em campo.

1. Operação de armazenamento de energia

Nosso mecanismo de disjuntor integra um dispositivo de isolamento, garantindo uma instalação segura no painel de controle. Basta girar a alça de operação dedicada incluída até ouvir um som de "clique" para carregar a mola; o interruptor de limite também será acionado.

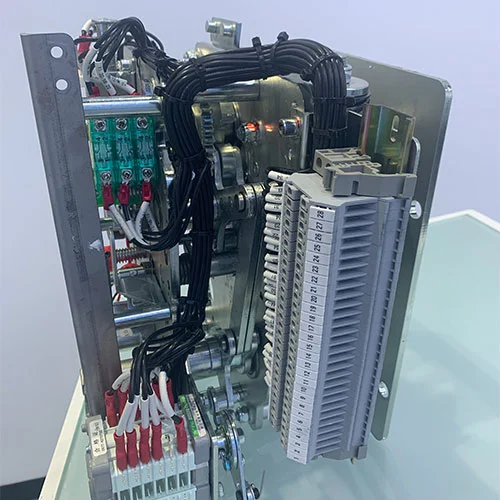

Se utilizar operação elétrica, basta conectar a fonte de alimentação. O dispositivo armazenará energia automaticamente e, quando o motor estiver totalmente carregado, ele será desconectado, preservando a energia com segurança para o fechamento imediato do disjuntor. Antes da operação, certifique-se de que toda a fiação auxiliar esteja conectada corretamente para maior tranquilidade.

2. Operação de Fechamento

Fechamento Manual: Pressione o botão verde para liberar instantaneamente a energia armazenada, pressionando o disjuntor para fechar o circuito principal.

Fechamento Elétrico: A alimentação da bobina solenóide de fechamento libera imediatamente a energia armazenada, fazendo com que o disjuntor feche rapidamente. Simultaneamente, a mola de abertura recarrega automaticamente e um intertravamento anti-funcionamento incorreto evita efetivamente o fechamento repetido, garantindo a segurança operacional.

3. Operação do disjuntor

Disparo Manual: Pressione o botão vermelho para liberar a energia de disparo armazenada. O disjuntor desconecta rapidamente o circuito principal, garantindo a segurança do circuito.

Disparo Elétrico: A energia é fornecida à bobina solenóide de disparo. O dispositivo eletromagnético libera energia armazenada, fazendo com que o disjuntor abra rapidamente seus contatos e corte a corrente com segurança.

Perguntas frequentes

Q1: Como aumentar a confiabilidade do mecanismo operado por mola no VCB?

A1: O design operado por mola armazena energia mecanicamente, o que pode garantir que o disjuntor a vácuo possa desarmar sem necessidade de energia externa. Este mecanismo operacional pode operar de forma extremamente rápida e confiável quando as falhas ocorrem. A diferença com os sistemas hidráulicos ou pneumáticos é que as peças móveis são menores e não há necessidade de reposição de fluidos, e a resistência mecânica é muito alta e a manutenção mínima.

Q2: O mecanismo seccionador pode ser operado enquanto o circuito estiver energizado?

A2: Não, absolutamente não pode. O recurso de segurança mais importante da combinação do mecanismo de operação é o intertravamento mecânico. O mecanismo seccionador está fisicamente impedido de operar, a menos que o disjuntor a vácuo esteja totalmente aberto. Este mecanismo de função de intertravamento evita qualquer tentativa de abertura da seccionadora sob carga, o que poderia comprometer a segurança do trabalhador operador.

Q3: Quais padrões o mecanismo de disjuntor de 33KV com mecanismos de isolamento atende?

A3: Esses mecanismos são projetados e testados para atender aos padrões internacionais para equipamentos de alta tensão. Isso normalmente inclui padrões como GB1984 e GB/T 1985, que estão alinhados com especificações IEC mais amplas, garantindo segurança, desempenho e confiabilidade.

Q4: O disjuntor a vácuo pode ser operado quando a energia de controle for perdida?

A4: Sim, é claro. A operação da mola pode ser uma operação totalmente manual. As molas podem ser carregadas manualmente por meio de uma alça e o disjuntor a vácuo pode ser aberto ou fechado pelos botões manuais. A chave seccionadora também pode ser operada manualmente. O que pode garantir funcionalidade quando necessário em cenários de instalação, manutenção ou queda de energia.

Q5: Como o mecanismo VCB e o mecanismo seccionador são integrados no quadro?

A5: Eles são projetados como uma montagem coordenada. O mecanismo operacional do VCB é montado para operar o interruptor a vácuo e o mecanismo seccionador é montado em seu painel de isolamento. Eles são interligados por meio de um sistema de intertravamento mecânico, muitas vezes por meio de hastes e travas, que impõe a sequência operacional correta que o disjuntor deve abrir antes que o seccionador possa se mover, diretamente dentro do hardware, proporcionando segurança.
