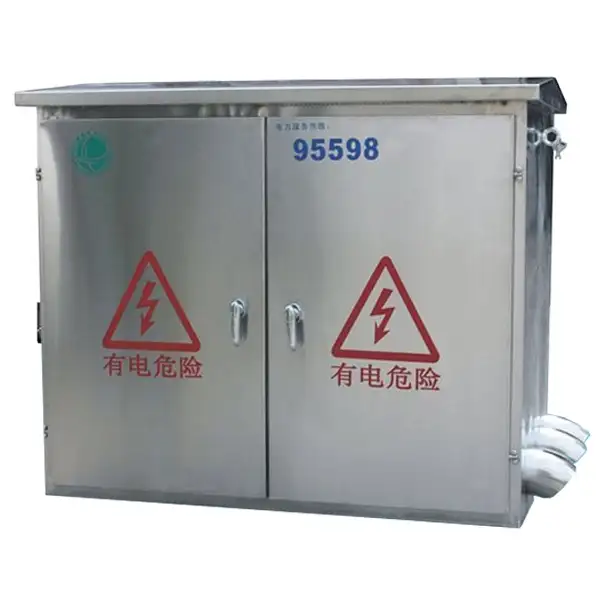

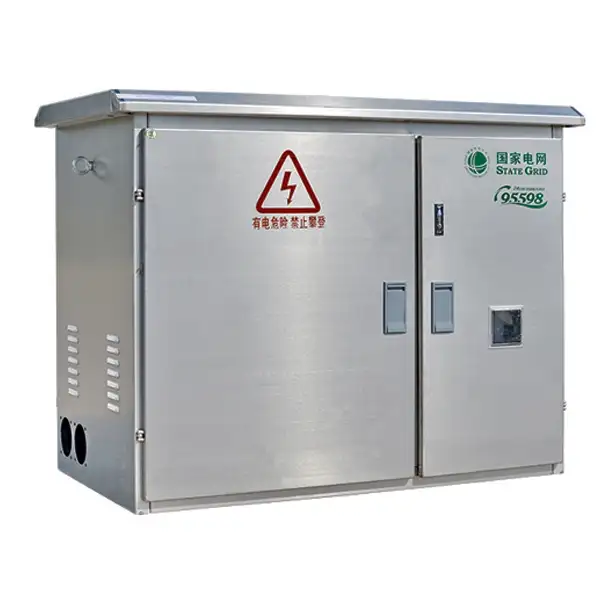

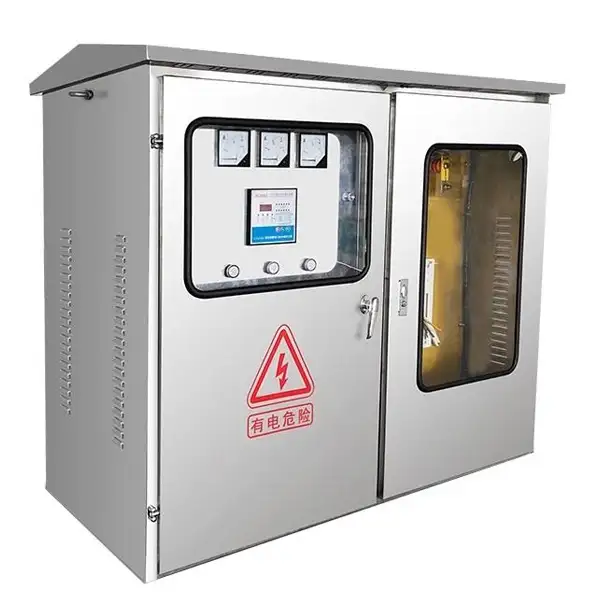

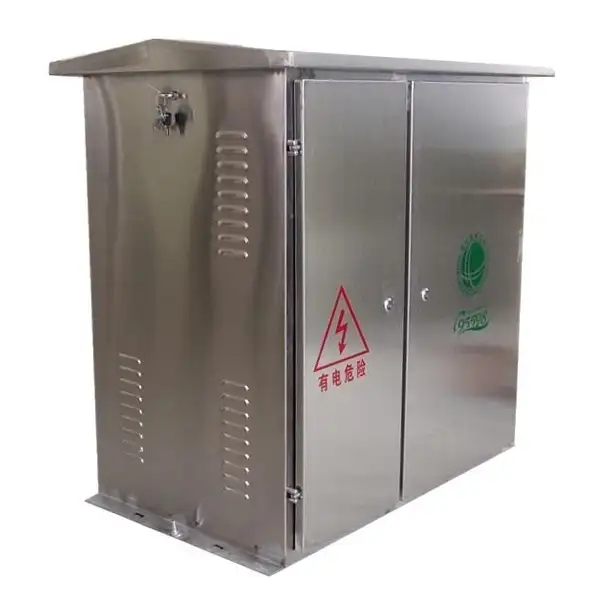

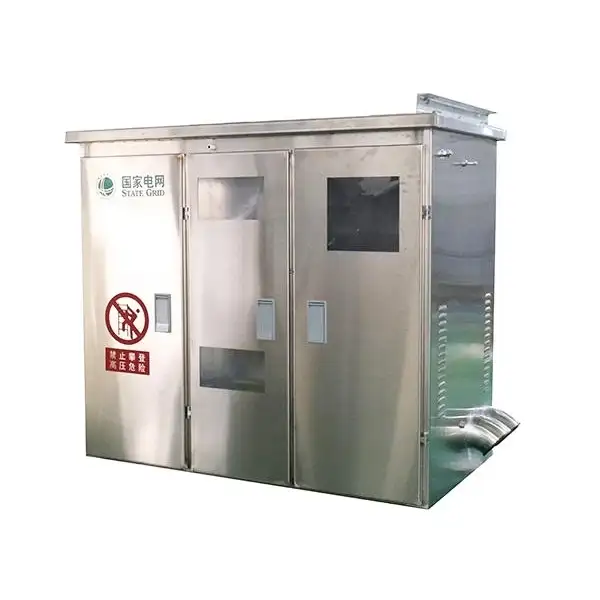

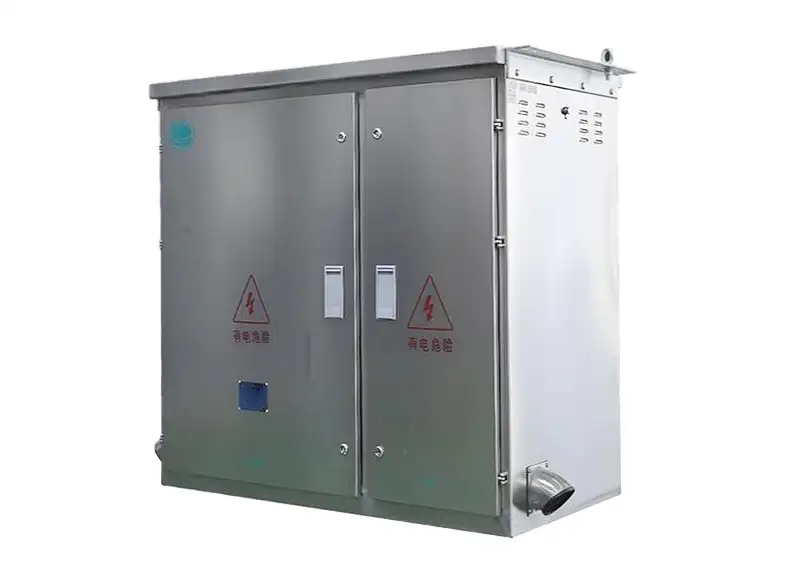

Quadro de distribuição de baixa tensão JP

O quadro de distribuição de baixa tensão Cotenel JP combina múltiplas funções, como distribuição de energia, controle, proteção, compensação de potência reativa e medição de energia, com um módulo opcional de proteção contra vazamento disponível mediante solicitação. A caixa de distribuição integrada de baixa tensão da série JP é fabricada em aço inoxidável 201 ou 304 de alta qualidade com acabamento eletrostático com revestimento em pó, esta caixa de distribuição resiste às intempéries e reduz o brilho visual, enquanto o painel da porta de espuma é firme e durável, e pode manter sua forma inalterada por um longo tempo. Os cadeados equipados com a caixa de distribuição de baixa tensão da série JP melhoram a segurança anti-adulteração e os anéis de elevação montados na lateral padrão simplificam a instalação e o manuseio no local. Esta caixa de distribuição de baixa tensão é muito adequada para sistemas CA de 50 Hz com tensões nominais abaixo de 0,4 kV e está em conformidade com os padrões GB7251.1-1997 e ISO9001. A caixa de distribuição de baixa tensão JP ocupa um espaço compacto, é fácil de instalar e tem baixos custos de manutenção, tornando-a ideal para ambientes externos ou rurais que exigem altos níveis de proteção e desempenho confiável a longo prazo. É uma escolha perfeita para redes modernas de distribuição de baixa tensão.

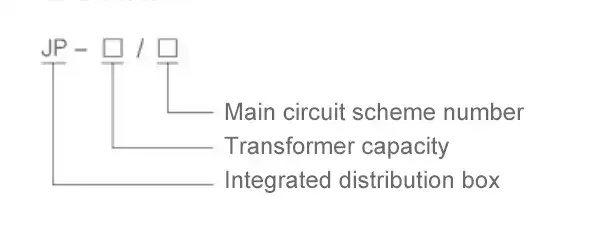

Modelo e significados

Principais parâmetros técnicos

Condições de trabalho

1. Temperatura ambiental:-25°C+40°C;

2. Umidade relativa do ar:média diária não superior a 90%, média mensal não superior a 90%

3. Altitude:não superior a 2.000 m;

4. Instale em um local sem vibrações e impactos severos e sem gases corrosivos.

O que é o painel de distribuição de baixa tensão JP?

O núcleo da caixa de distribuição integrada de baixa tensão da série JP é a "integração" estrutural, que integra todos os módulos funcionais necessários para toda a área de distribuição de energia em um invólucro robusto, incluindo:

1. Distribuição de energia:A caixa de distribuição de baixa tensão JP pode distribuir de forma segura e confiável a saída de energia elétrica por transformadores para vários circuitos ramificados;

2. Medição de energia:As caixas de distribuição de baixa tensão JP podem medir com precisão o consumo de energia por meio de salas de medição integradas e transformadores de corrente e geralmente possuem funções à prova de violação;

3. Função de proteção:Esta caixa de distribuição JP pode fornecer sobrecarga, curto-circuito, vazamento, sobretensão, subtensão, perda de fase e proteção contra sobretensão para garantir a segurança elétrica; E controle e compensação de potência reativa.

4. Compensação de potência reativa:A função de compensação de potência reativa da caixa de distribuição integrada de baixa tensão da série JP é uma das principais vantagens dos gabinetes JP, pois pode alternar automaticamente os bancos de capacitores de acordo com a carga da rede para compensar a potência reativa, melhorando significativamente o fator de potência (até 0,95), reduzindo as perdas de linha e melhorando a qualidade da tensão.

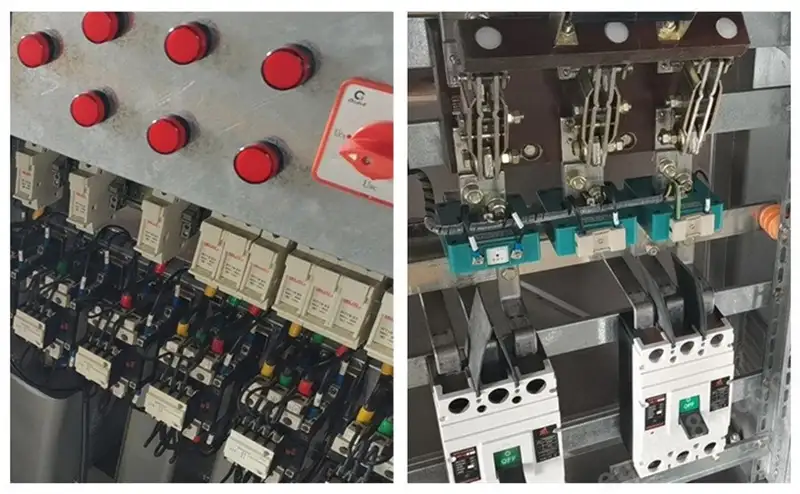

5. Estrutura Interna e Características

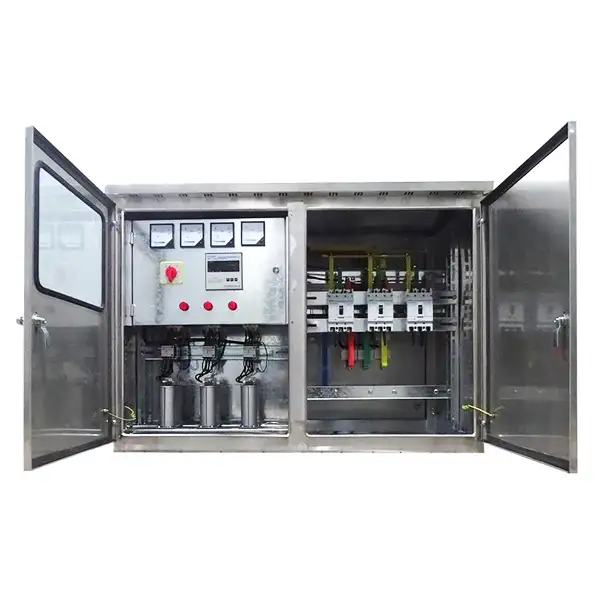

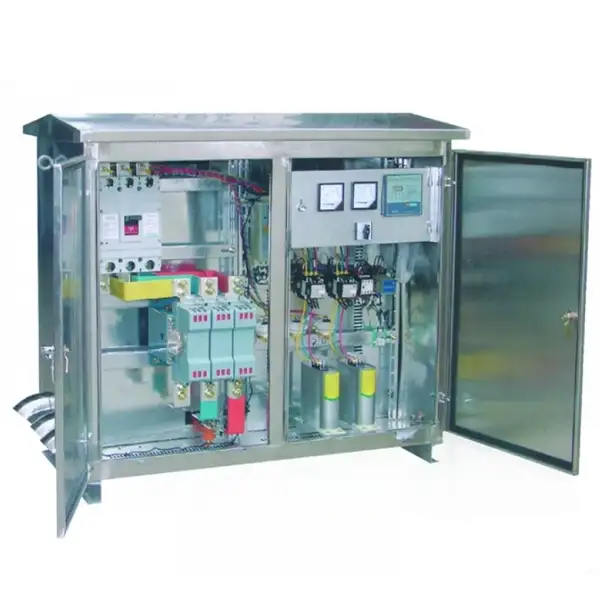

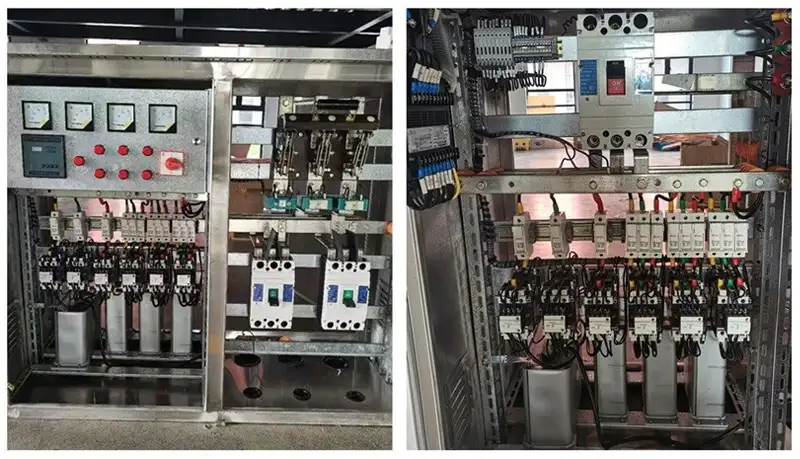

A caixa de distribuição de baixa tensão JP apresenta um zoneamento funcional claro, normalmente dividido em um compartimento de medição, um compartimento de linha de entrada, um compartimento de chave de alimentação e um compartimento de compensação de potência reativa. Esses recursos de estrutura tornam a instalação, inspeção e manutenção muito convenientes. A caixa de distribuição JP é específica para ambientes externos. Seu gabinete geralmente é feito de aço de alta qualidade ou aço inoxidável, com nível de proteção comum de IP44 (alguns modelos podem atingir IP65), que pode resistir com eficácia à água da chuva, poeira e interferência eletromagnética. Na frente da inteligência, os gabinetes JP de nova geração atuam como os “nervos periféricos” da rede inteligente. Integram módulos internos para aquisição de dados, comunicação remota (GPRS/fibra óptica) e monitoramento de carga. Esses módulos permitem que o centro de controle de energia execute telemetria remota, sinalização remota, controle remoto e ajuste remoto (as "quatro funções remotas"), alcançando o gerenciamento inteligente da rede.

Escopo de aplicação típico dos painéis JP

1. Renovação da rede rural:O gabinete JP foi originalmente projetado para ambientes de energia rurais. Por exemplo, num projecto de renovação da rede rural num condado do norte, depois de substituir uniformemente o equipamento antigo por novos armários JP, o factor de potência na área de distribuição aumentou de 0,75 para acima de 0,95, a taxa média de perda de linha diminuiu de 3 a 5 pontos percentuais, e a taxa de acidentes de disparo de baixa tensão caiu mais de 60%, melhorando significativamente a fiabilidade e a segurança do fornecimento de energia.

2. Renovação de antigas comunidades urbanas:Para instalações de distribuição de energia antigas em cidades que estão sobrecarregadas com cargas crescentes de electricidade, adaptá-las com armários JP que integram compensação de energia reactiva e funções de monitorização inteligentes pode aumentar a capacidade de fornecimento de energia em cerca de 20% sem adicionar nova capacidade, ao mesmo tempo que resolve eficazmente problemas de instabilidade de tensão.

3. Empreendimentos industriais e mineiros e complexos comerciais:Em fábricas, iluminação pública, comunidades residenciais e locais semelhantes, os gabinetes JP não apenas realizam a distribuição básica de energia, mas sua função de compensação de energia reativa também pode economizar uma quantia considerável em tarifas básicas de eletricidade.

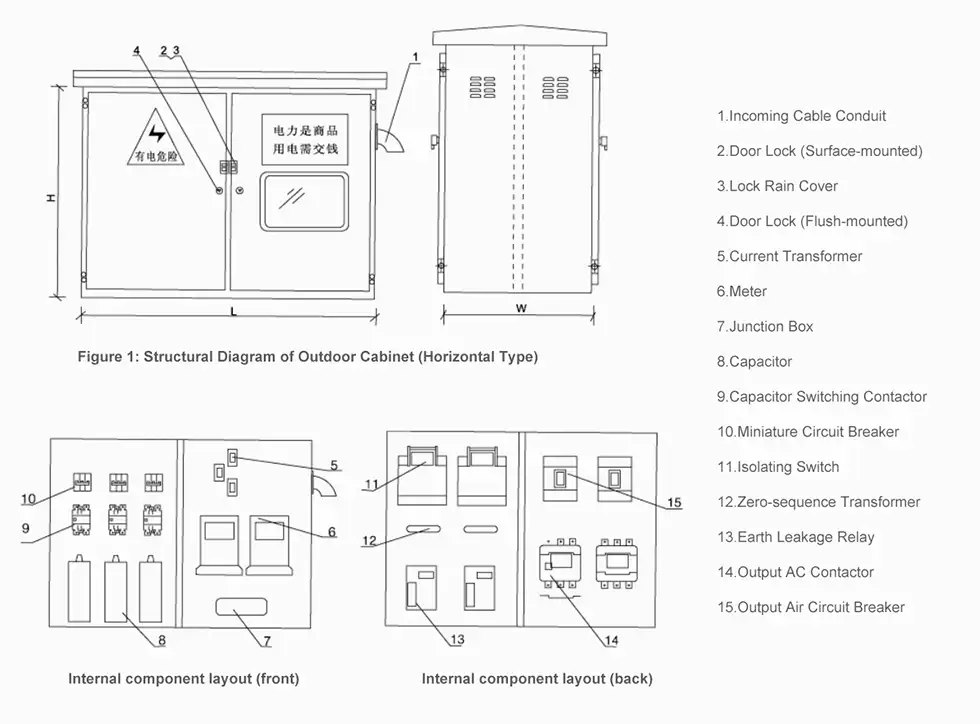

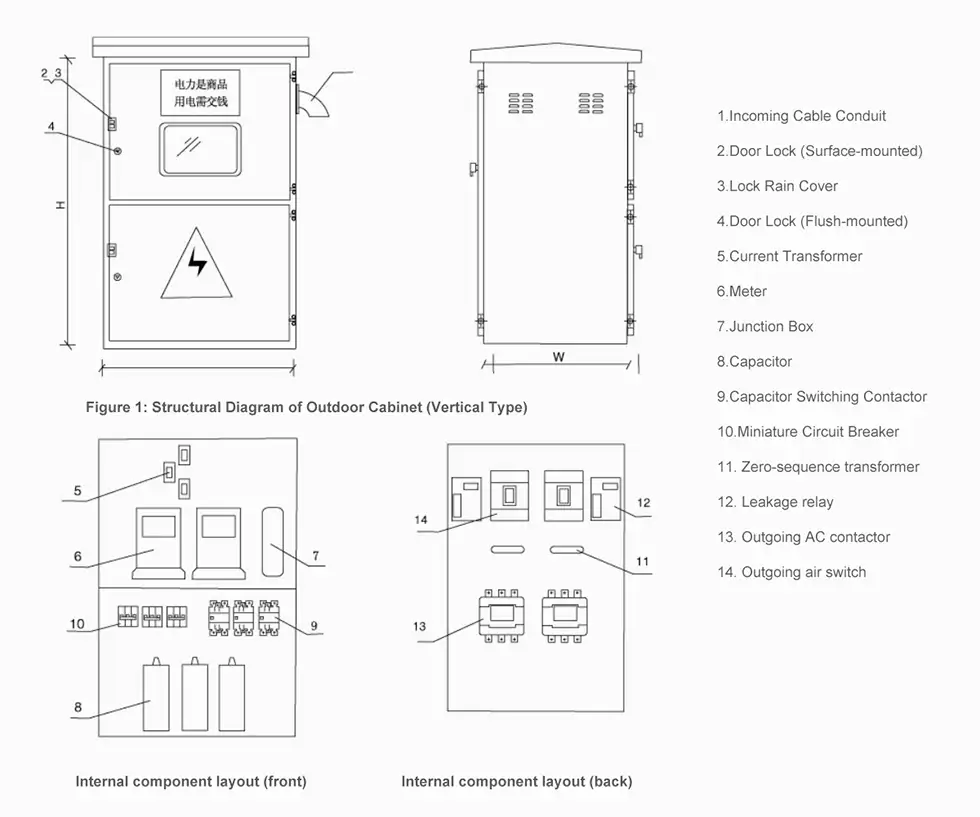

Diagrama esquemático da estrutura e dimensões da caixa

Dimensões da caixa horizontal

Dimensões externas da caixa vertical

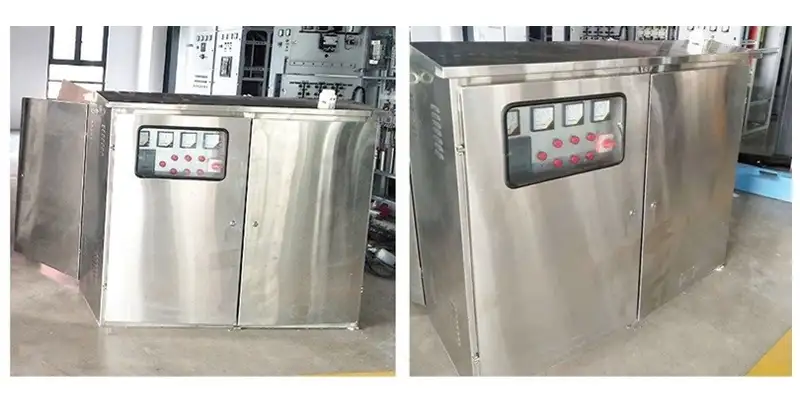

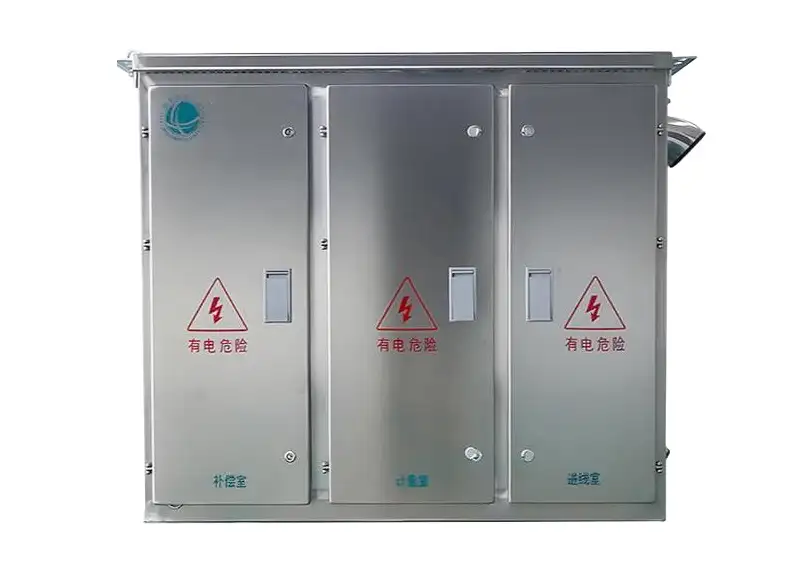

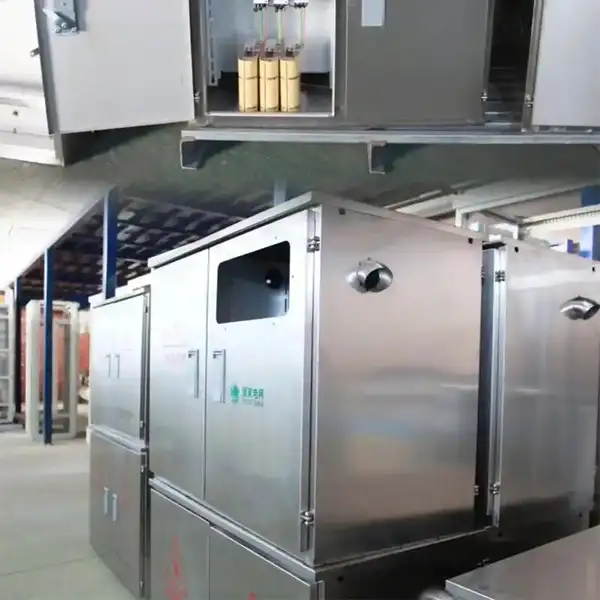

Exposição de produtos
