Painel de controle de baixa tensão do centro de controle do motor de baixa tensão XL-21

Cotenele é um fabricante de painéis de distribuição de baixa tensão XL-21 para centro de controle de motores de baixa tensão. O painel de distribuição de baixa tensão XL-21 é um dos primeiros e mais amplamente utilizados painéis de distribuição de energia na China. Seu principal objetivo é distribuir energia elétrica para equipamentos de uso final em sistemas de energia operando a uma frequência de 50 Hz e tensões nominais de 380 V (ou 400 V/500 V/660 V), ao mesmo tempo que fornece controle de equipamentos e proteção de circuitos. É compatível com vários sistemas de aterramento, incluindo trifásico de três fios, trifásico de quatro fios e trifásico de cinco fios (por exemplo, TN-C, TT).

O quadro de distribuição de baixa tensão XL-21 tem as vantagens de qualidade confiável, instalação flexível e fácil manutenção, e está em conformidade com os padrões nacionais e internacionais relevantes, como GB/T 7251, IEC 60439, CCC, etc. A Cotenele obteve a certificação de gerenciamento de qualidade ISO9001.

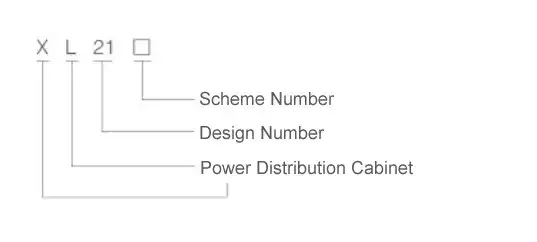

Modelo e significados

Principais parâmetros técnicos

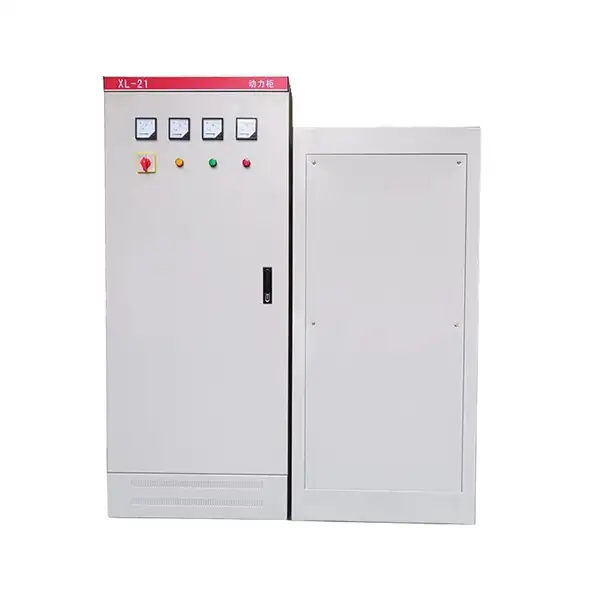

Quais são as características da estrutura do produto dos painéis XL-21?

1. Gabinete:O invólucro do painel de distribuição de baixa tensão XL-21 adapta-se ao design totalmente fechado. Este design pode oferecer proteção eficaz contra poeira e objetos externos. O grau de proteção padrão é IP30, com grau superior disponível mediante solicitação. A baixa tensão possui dois tipos de construção: tipo montagem (alta versatilidade) e tipo soldado (alta resistência).

2. Instalação e manutenção:O painel de baixa tensão do centro de controle de motores de baixa tensão XL-21 foi projetado para montagem em parede e manutenção frontal, economizando espaço. Quando a porta está aberta, todos os componentes internos ficam totalmente expostos, o que torna a sua manutenção de rotina muito cómoda.

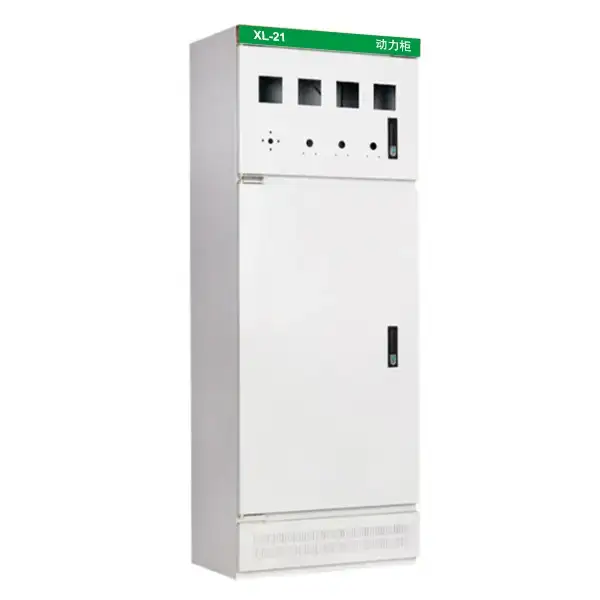

3. Layout Interno:Este painel adapta a estrutura de viga ou placa para um layout flexível. Elementos operacionais como botões, luzes indicadoras e instrumentos como voltímetro e amperímetro são montados na porta, enquanto a alavanca de operação da chave principal está localizada na parte frontal direita do gabinete para fácil acesso.

4. Materiais e acabamento:O invólucro do quadro de distribuição de baixa tensão é feito de chapa de aço laminada a frio de alta qualidade com espessura mínima de 1,5 mm, dobrada e soldada para alta resistência. A superfície é tratada com pintura eletrostática a pó para excelente resistência à corrosão. A porta pode abrir em um ângulo não inferior a 120 graus para facilitar o acesso. Tanto o gabinete quanto a porta são equipados com parafusos de aterramento para garantir um aterramento seguro e confiável.

A função principal e os componentes do painel de baixa tensão XL-21

1. Funções principais

O painel de baixa tensão do centro de controle de motores de baixa tensão XL-21 é frequentemente usado para fornecer fonte de alimentação confiável para equipamentos conectados, que são usados ​​para controle preciso de partida/parada de motores e outras cargas. Ele também suporta monitoramento operacional em tempo real de parâmetros-chave, como corrente e tensão. Ao mesmo tempo, garante funções abrangentes de proteção de circuito para lidar com falhas como sobrecarga, curto-circuito e vazamento.

2. Componentes Típicos

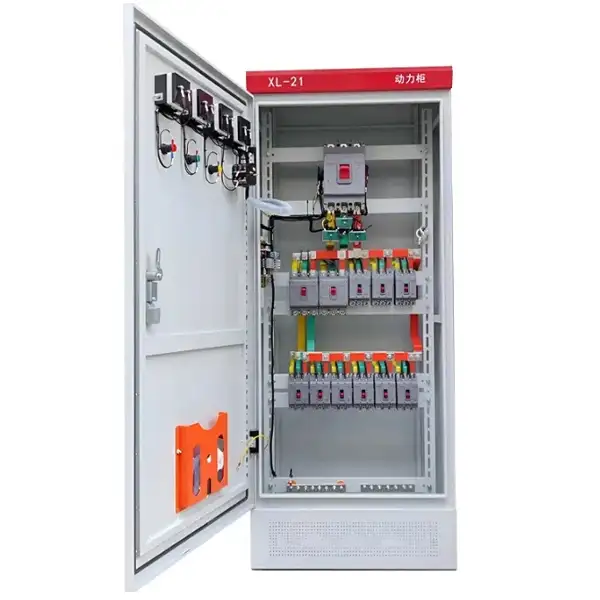

O painel de baixa tensão XL-21 geralmente inclui vários componentes principais abaixo, como disjuntores em caixa moldada (MCCBs), disjuntores a ar (ACBs), disjuntores de corrente residual (RCCBs), etc. A chave principal ou chave de entrada, por exemplo, o disjuntor em caixa moldada CM1-400L, controla a fonte de alimentação de entrada de todo o painel de distribuição e geralmente está localizada na extremidade de entrada do circuito principal. Chaves ramificadas ou de saída, como o disjuntor ou contatores CM1-100L, responsáveis ​​por gerenciar circuitos ramificados independentes, como motores ou iluminação.

Os dispositivos de proteção são normalmente integrados às unidades de disparo do disjuntor, fornecendo proteção contra sobrecarga e curto-circuito, com acessórios opcionais de proteção contra corrente residual. Os dispositivos de controle permitem a operação local ou remota de bobinas de contatores CA para iniciar ou parar equipamentos de alta potência. Finalmente, vários indicadores e operadores, incluindo voltímetros, amperímetros, luzes indicadoras e botões de pressão, juntamente com os componentes montados no gabinete, formam uma interface completa de controle e exibição.

Condições operacionais e ambiente de instalação

Para garantir uma operação estável a longo prazo, as seguintes condições ambientais devem ser atendidas:

1. Altitude:Geralmente ≤2.000 m; tratamento especial necessário para altitudes mais elevadas.

2. Temperatura ambiente:-10°C a +40°C, com média de 24 horas ≤+35°C.

3. Umidade relativa:≤50% a +40°C; até 90% a +20°C – a condensação deve ser evitada.

4. Inclinação de montagem:≤5° da vertical para garantir estabilidade.

5. Condições ambientais:Nenhuma vibração ou choque severo; sem gases corrosivos ou explosivos; sem poeira condutora.

6. Armazenamento e transporte:Antes da instalação, armazene em local seco e limpo para evitar umidade. Canais de fundação e chumbadores devem ser fornecidos pelo usuário.

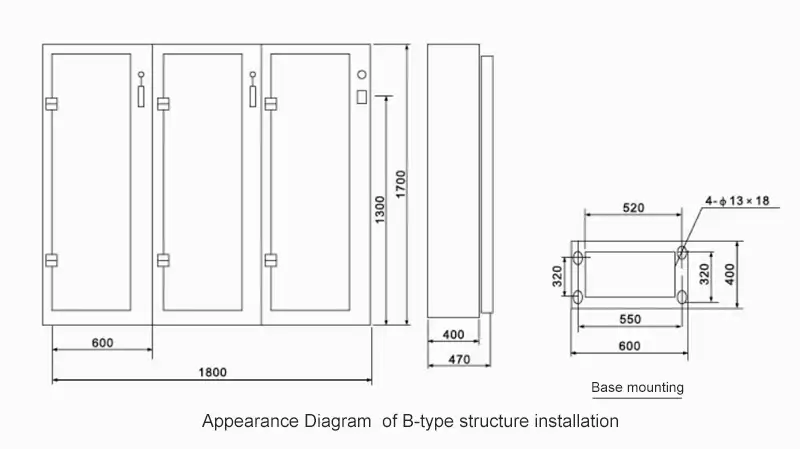

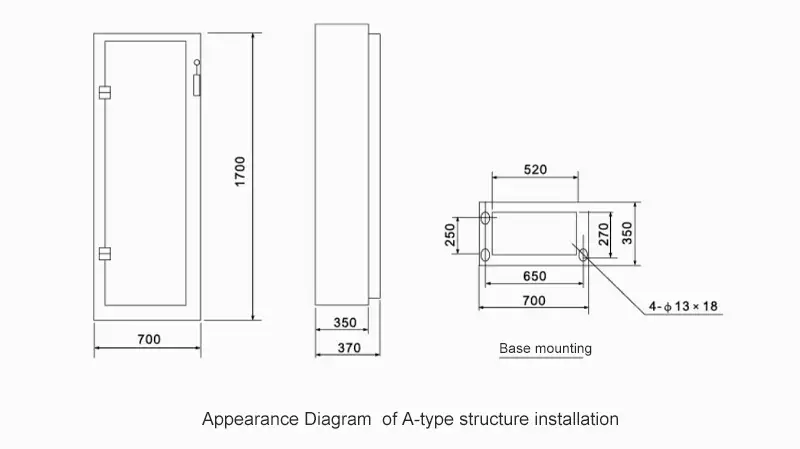

Diagrama de aparência e instruções de instalação

Operação, Manutenção e Inspeção

Antes de colocar o armário de distribuição de energia em serviço após a instalação ou revisão, as seguintes inspeções e testes devem ser realizados (as inspeções e testes após a revisão serão determinados com base na natureza da revisão):

1. Verifique se o equipamento elétrico e a fiação secundária instalados dentro do gabinete de distribuição de energia atendem aos requisitos do desenho.

2. Verifique se o interruptor faca e o interruptor pneumático usados ​​para operação são flexíveis e livres de emperramento.

3. Verifique se o equipamento elétrico possui bom contato e atende aos requisitos operacionais do próprio equipamento.

4. Verifique se há objetos estranhos dentro do gabinete de distribuição de energia e se algum parafuso de aperto em várias peças está solto.

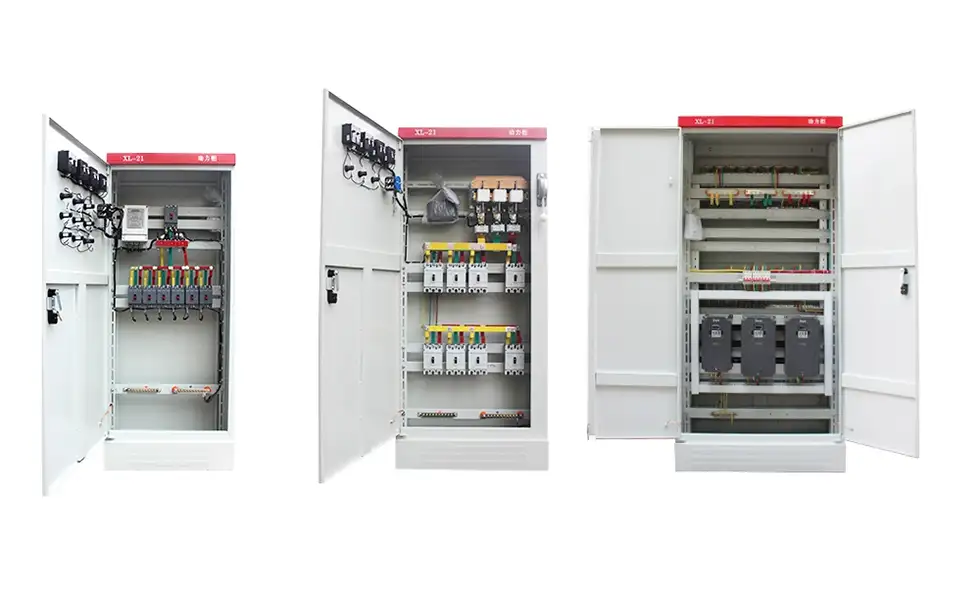

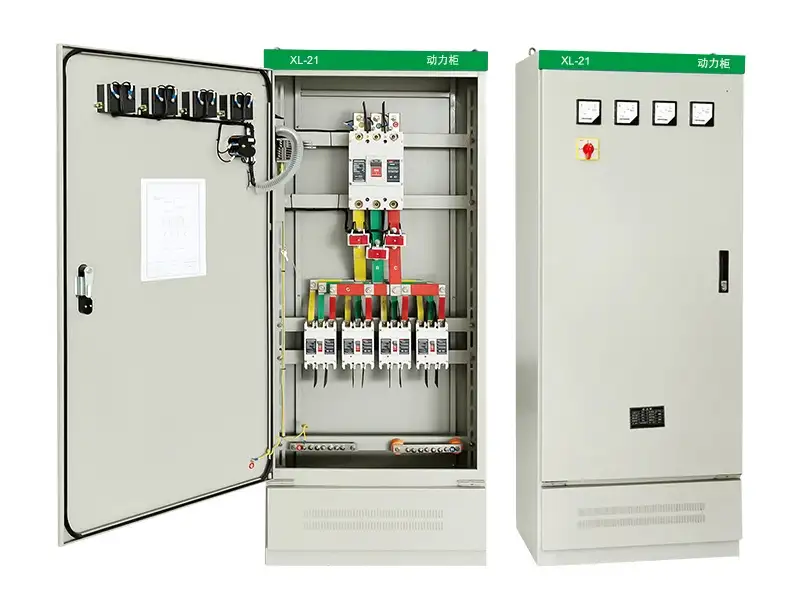

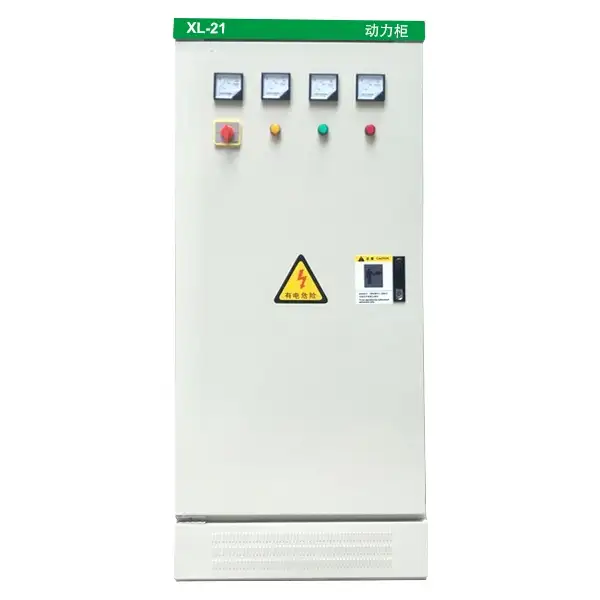

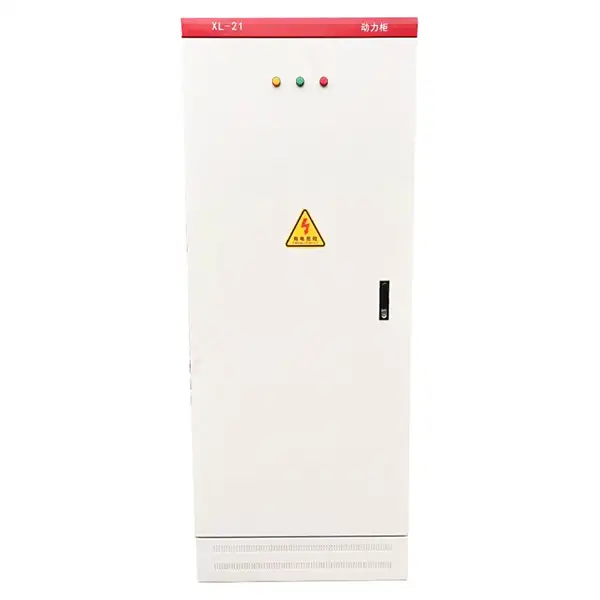

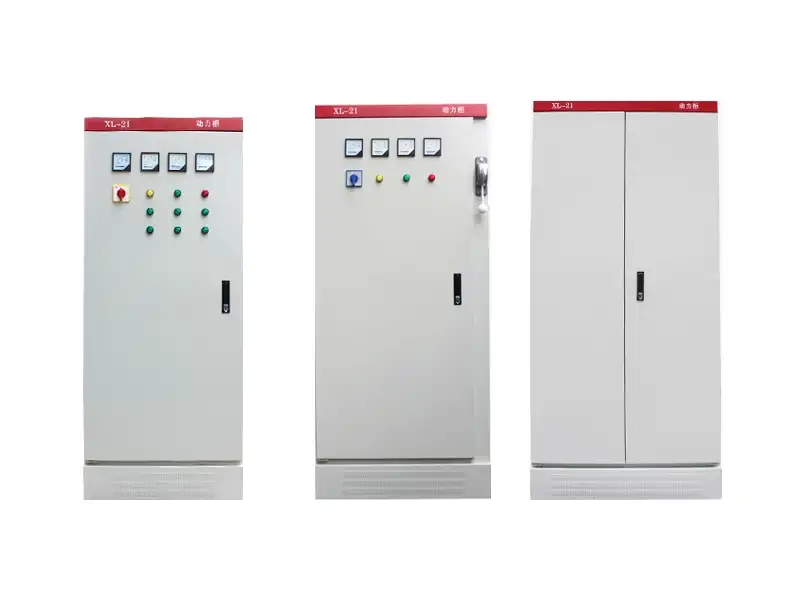

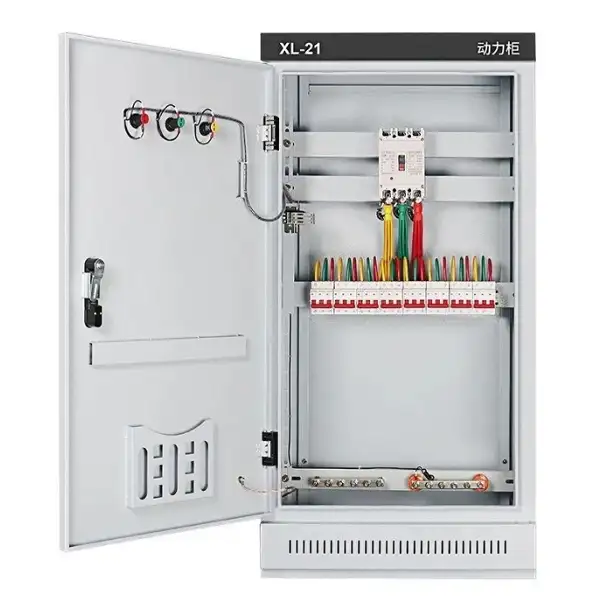

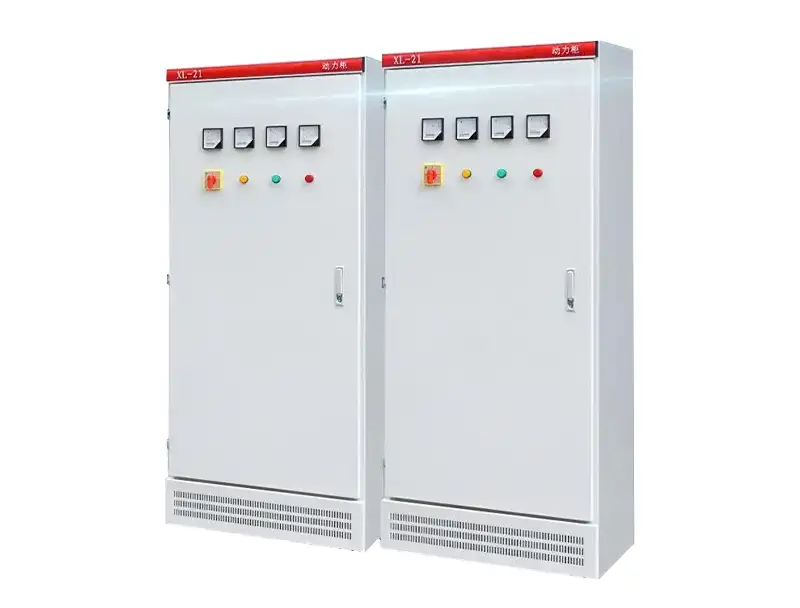

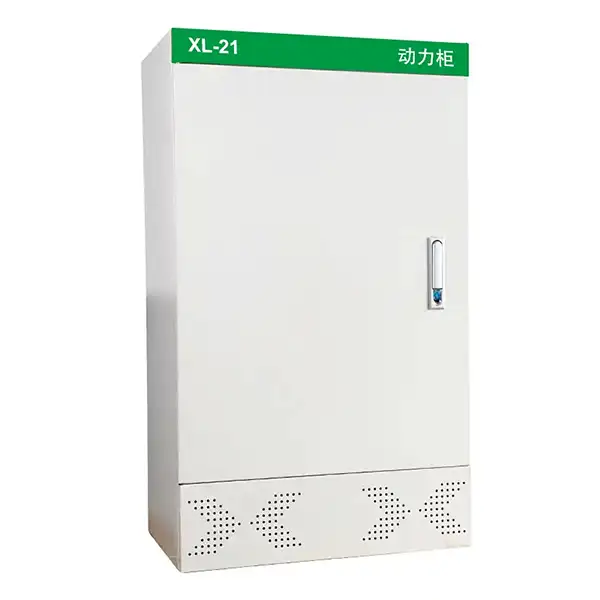

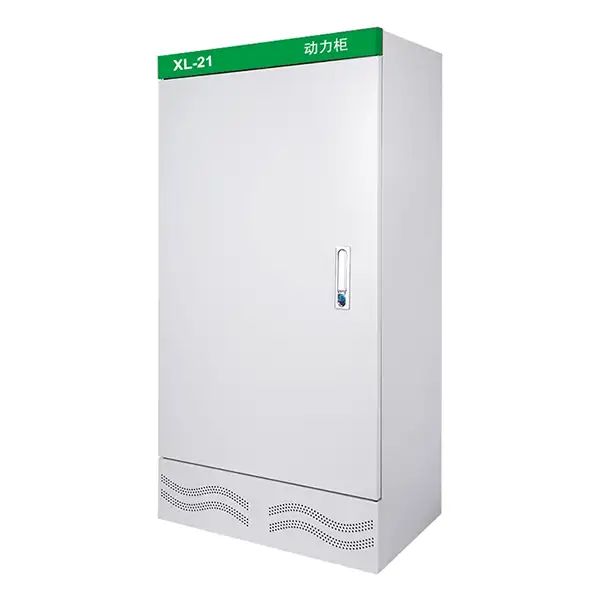

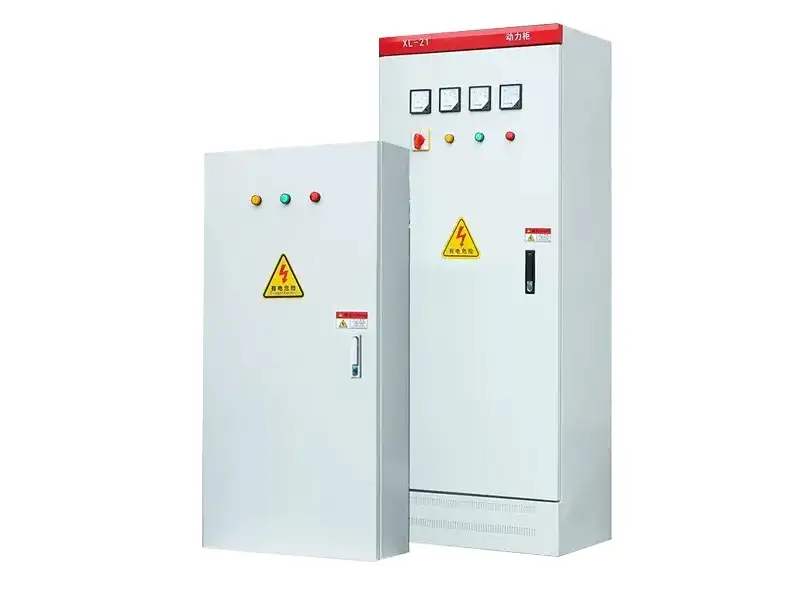

Exposição de produtos
