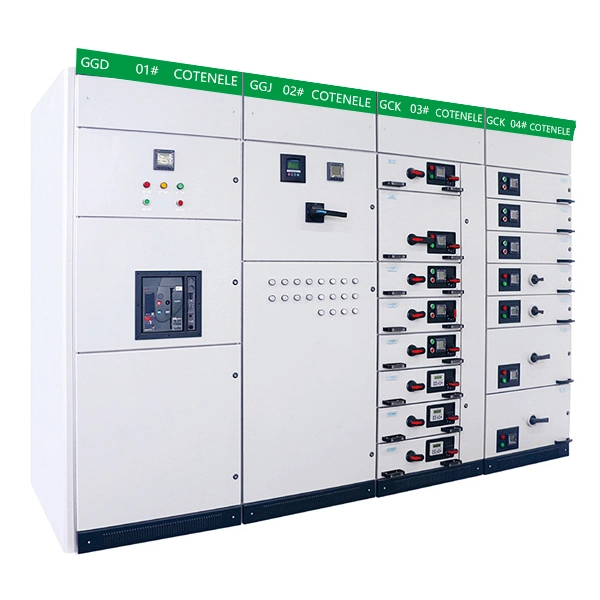

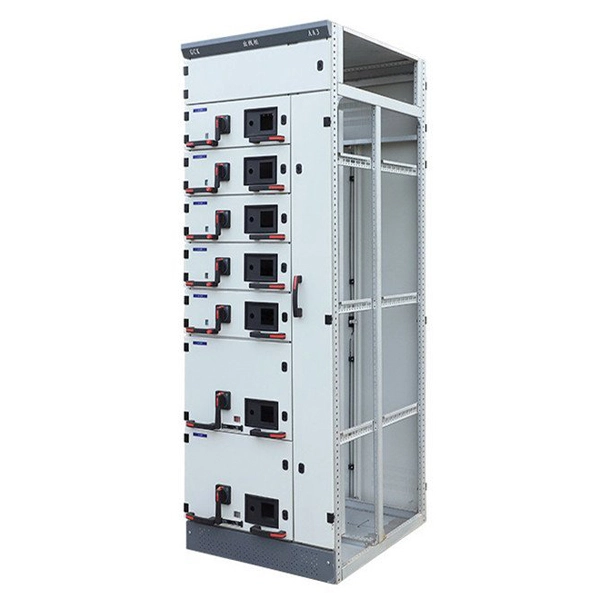

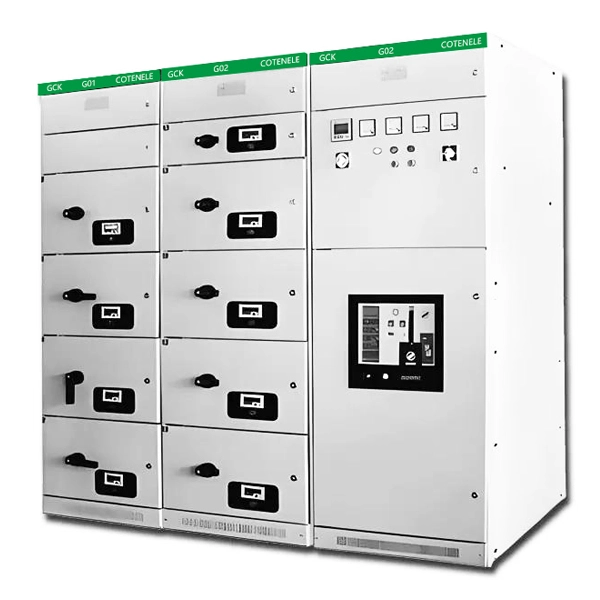

Quadro de distribuição de baixa tensão GCK extraível

O painel extraível do quadro de distribuição de baixa tensão GCK fabricado pela Cotenele é um painel extraível de baixa tensão doméstico amplamente utilizado para distribuição de energia e controle de motores em usinas de energia, empresas industriais e edifícios altos.

Este painel de baixa tensão adota um design modular com compartimentos separados para barramentos, unidades funcionais e cabos, o que aumenta a segurança operacional. Cada unidade de gaveta oferece três posições – “conectado”, “teste” e “desconectado” – permitindo a manutenção do circuito sem desenergizar o barramento principal.

O quadro de distribuição de baixa tensão GCK extraível tem uma tensão de isolamento nominal de até 660 V, uma corrente nominal de barramento horizontal de até 4000 A e forte capacidade de resistência de curto prazo. Comparado com os tipos GCS ou MNS, o GCK oferece uma estrutura mais compacta e menor custo, tornando-o ideal para aplicações sensíveis ao custo.

A manutenção de rotina inclui a limpeza do equipamento, a verificação de superaquecimento nas conexões dos cabos e a inspeção do desgaste nas unidades plug-in para garantir uma operação estável a longo prazo.

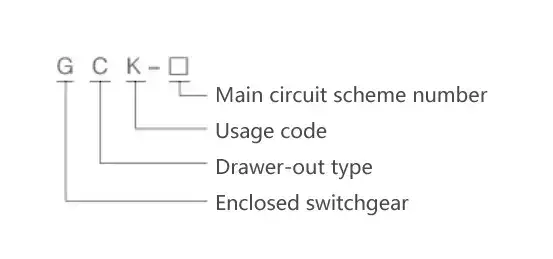

Modelo e significados

Principais parâmetros técnicos

Ambientes operacionais

1. A altitude não deve exceder 2.000 m acima do nível do mar.

2. A temperatura do ar ambiente não deve ser superior a +40 °C, com uma temperatura média de 24 horas não superior a +35 °C, e não deve ser inferior a –50 °C.

3. Requisitos atmosféricos:O ar deve estar limpo. A umidade relativa não deve exceder 50% a uma temperatura de +40 °C. Uma umidade relativa mais alta é permitida em temperaturas mais baixas – por exemplo, 90% a +20 °C.

4. O equipamento deve ser instalado em locais livres de incêndio, risco de explosão, poluição severa, corrosão química ou vibração intensa.

5. A inclinação permitida em relação ao plano vertical não deve exceder 5°.

6. Este produto é adequado para transporte e armazenamento em temperaturas que variam de –25 °C a +55 °C, e por curtos períodos (não excedendo 24 horas) até +70 °C.

Se as condições acima não puderem ser atendidas, o usuário deverá informar o fabricante no momento do pedido para que um acordo mútuo possa ser alcançado.

Estruturas de Produto

1. Estrutura Básica

O quadro de distribuição de baixa tensão GCK extraível adota uma estrutura modular de conexão aparafusada. Todos os componentes da estrutura são conectados por parafusos para formar a estrutura básica. Em seguida, portas, painéis, divisórias, gavetas, suportes de montagem, barramentos e componentes elétricos são adicionados sequencialmente para completar a montagem.

2. Características do quadro

A estrutura utiliza perfis de aço montados com cantoneiras tridimensionais. Todas as conexões são aparafusadas (sem soldagem), o que elimina a deformação da soldagem e a tensão residual, melhorando assim a precisão da montagem. Os furos de montagem na estrutura e nas peças seguem uma grade modular de 20 mm (E = 20 mm).

3. Tratamento de superfície

As peças estruturais internas são zincadas. As peças externas são decapadas, fosfatadas e depois revestidas com pó epóxi eletrostático.

4. Central de Energia (PC) – Unidade de Entrada

(1) Seção superior:compartimento de barramento horizontal.

(2) Abaixo:compartimento do disjuntor.

(3) Os disjuntores podem ser do tipo nacional (por exemplo, série DW15C, ME) ou importados (por exemplo, série ABB F, incluindo disjuntores inteligentes).

(4) Para uma unidade de entrada de PC com circuito principal montado na parte traseira (incluindo acoplador de barramento):

630 A – 1600 A → tamanho do gabinete:800 (L) × 1000 (P) × 2200 (A) mm.

Sem circuito montado na parte traseira:800×800×2200 milímetros.

(5) Para 1600 A – 3150 A:

Com circuito montado na parte traseira:1000×1000×2200 milímetros.

Sem circuito montado na parte traseira:1000×800×2200 milímetros.

5. Central de Energia (PC) – Unidade Alimentadora

Construção semelhante à unidade de entrada. Para correntes de alimentação de 630 A – 1.600 A, um gabinete (1.000 × 1.000 × 2.200 mm) acomoda dois circuitos dispostos verticalmente.

6. Centro de Controle de Motores (MCC) – Duas Opções de Montagem

Montado na parede (parte traseira acessível apenas pela frente):

Principal:barramentos horizontais. Abaixo: área da unidade funcional da gaveta (largura 600 mm, altura 1840 mm). Lado esquerdo – blocos de gavetas; lado direito – área de saída do cabo com 200 mm de largura. Tamanho do gabinete: 800 (L) × 500 (P) × 2200 (A) mm.

Autônomo (acessível de ambos os lados):

Largura do gabinete 600 mm; área de saída do cabo na parte traseira. Tamanho do gabinete:600 (L) × 800 ou 1000 (P) × 2200 (A) mm. Recomenda-se uma profundidade de 1000 mm para combinar com gabinetes de PC.

Quando uma gaveta é puxada, nenhuma parte energizada permanece exposta, garantindo a segurança.

7. Intertravamento e intercambialidade de gavetas

O bloco de gavetas e a sua porta são interligados mecanicamente através do mecanismo de operação do interruptor principal. Quando o interruptor principal está fechado, a porta não pode ser aberta. O mecanismo pode ser trancado com cadeado na posição fechada ou aberta.

Os compartimentos são separados por divisórias metálicas. As gavetas são totalmente intercambiáveis.

Três posições:conectado, teste e desconectado. A gaveta trava automaticamente em cada posição; puxar a placa do lado esquerdo libera a trava para passar para a próxima posição. Um recurso anti-queda evita que a gaveta caia quando totalmente retirada.

8. Compartimentos Fixos (por exemplo, Compensação de Capacitor, Medição)

As unidades fixas possuem as mesmas dimensões externas e disposição de barramentos horizontais das unidades gaveta, permitindo que sejam instaladas lado a lado.

9. Sistema de barramento – trifásico, cinco fios

Barramentos horizontais:barramento único para corrente nominal ≤1250 A; barramentos duplos para >1250 A.

As juntas entre gabinetes adjacentes usam blocos de conexão.

Os barramentos verticais são envoltos em invólucros de plástico de engenharia de policarbonato, com barreiras internas para limitar a propagação do arco.

O barramento neutro (N) está localizado na parte superior frontal do gabinete.

O barramento de aterramento de proteção (PE) fica na parte inferior e é conectado às divisórias e portas do gabinete, garantindo a continuidade do aterramento.

10. Ventilação e Proteção

Aberturas de ventilação natural são fornecidas na parte superior e inferior do gabinete sem reduzir o nível de proteção do gabinete.

A classificação de proteção do gabinete é IP40.

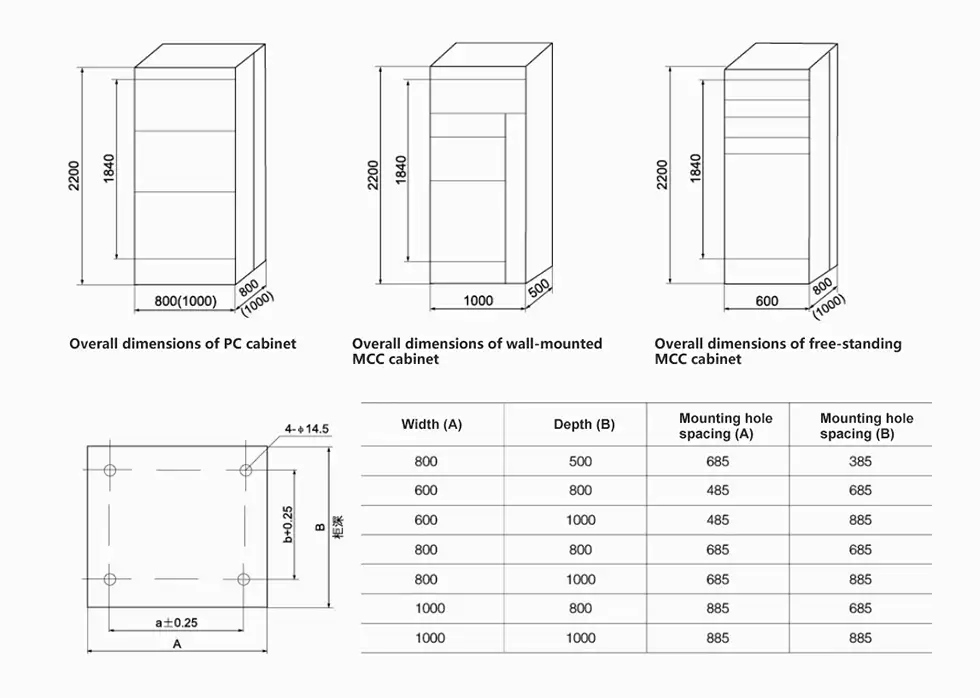

Dimensões gerais e de montagem

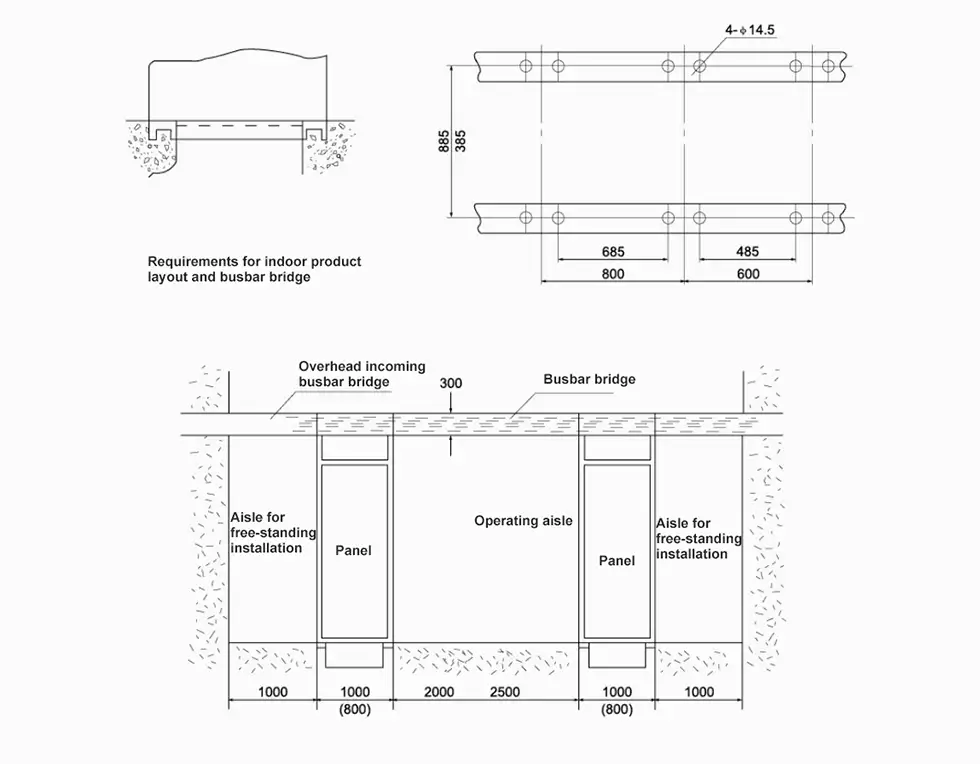

Armário de gavetas GCK – diagrama de instalação de fundação

Nota:Várias formas de pontes de barramento estão disponíveis em nossa empresa mediante solicitação do usuário.

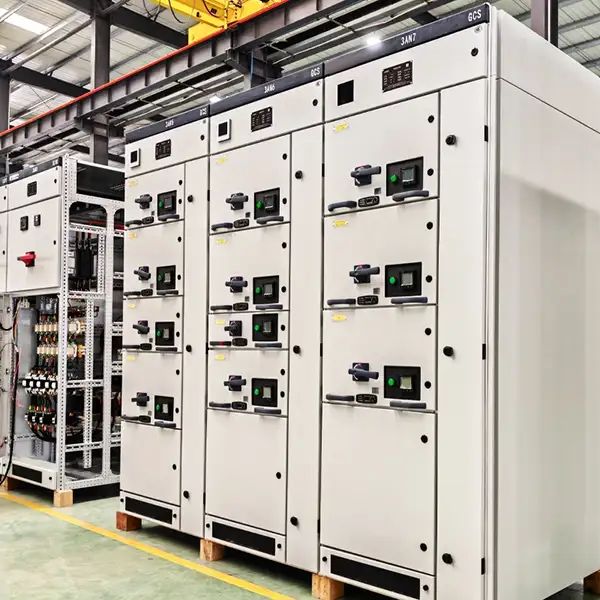

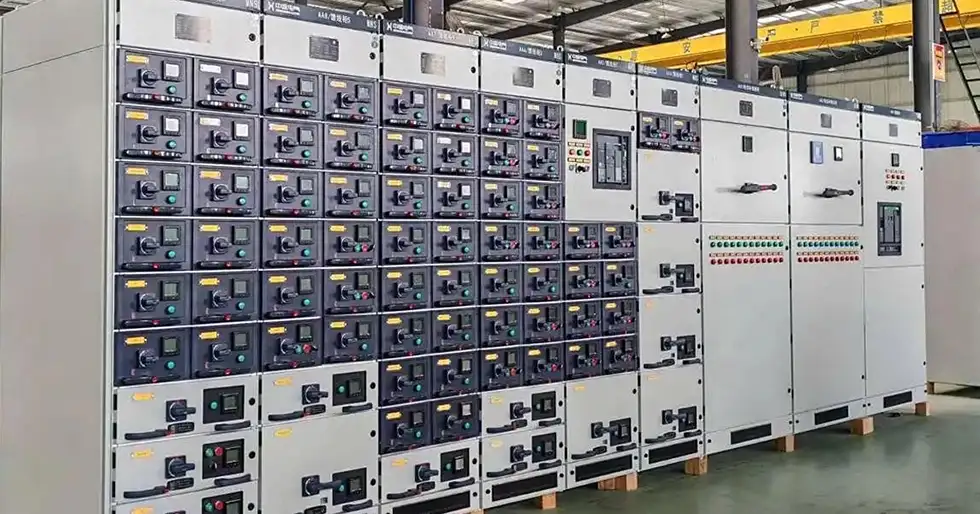

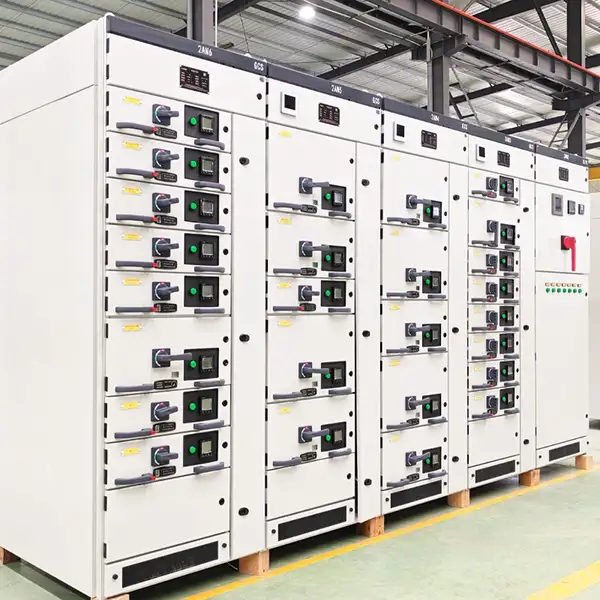

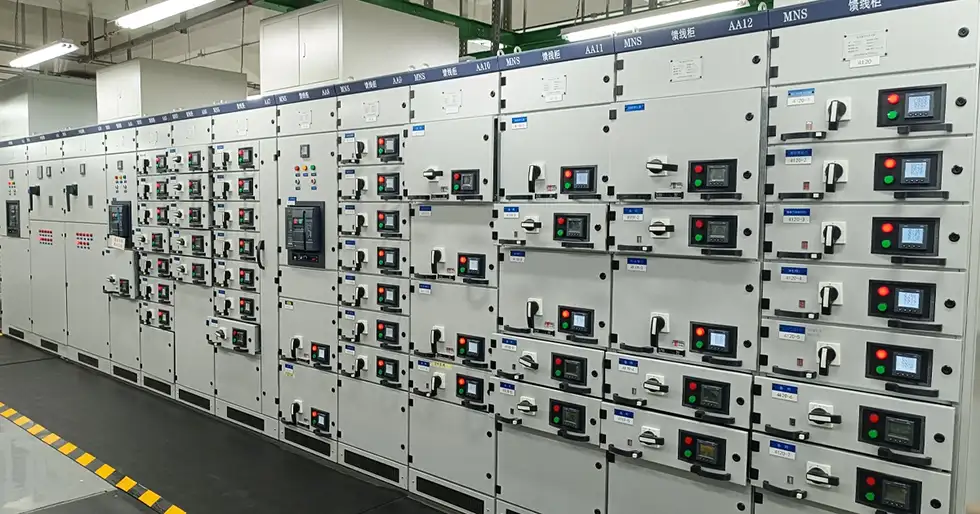

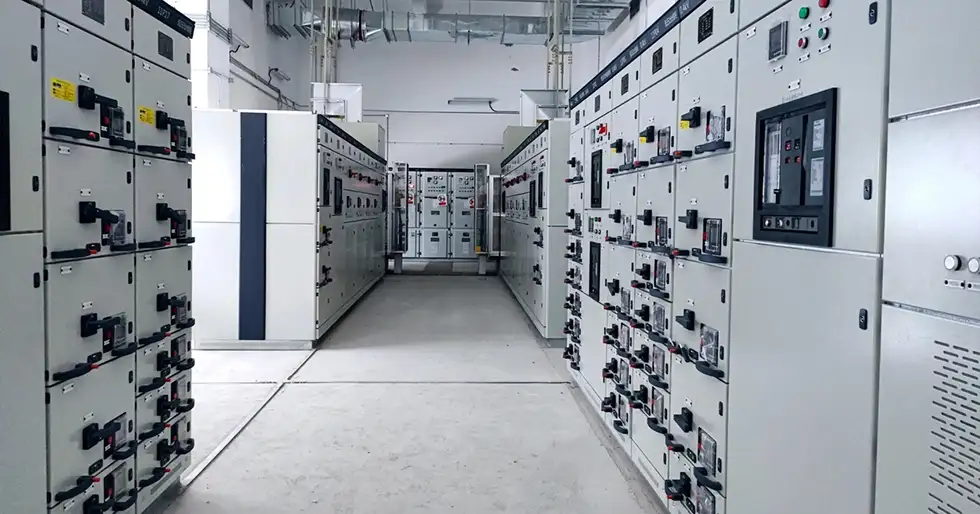

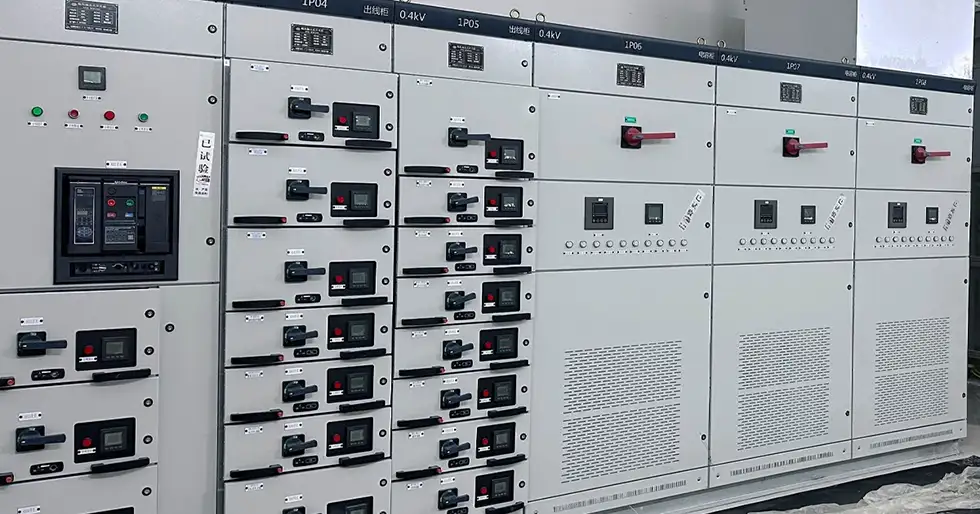

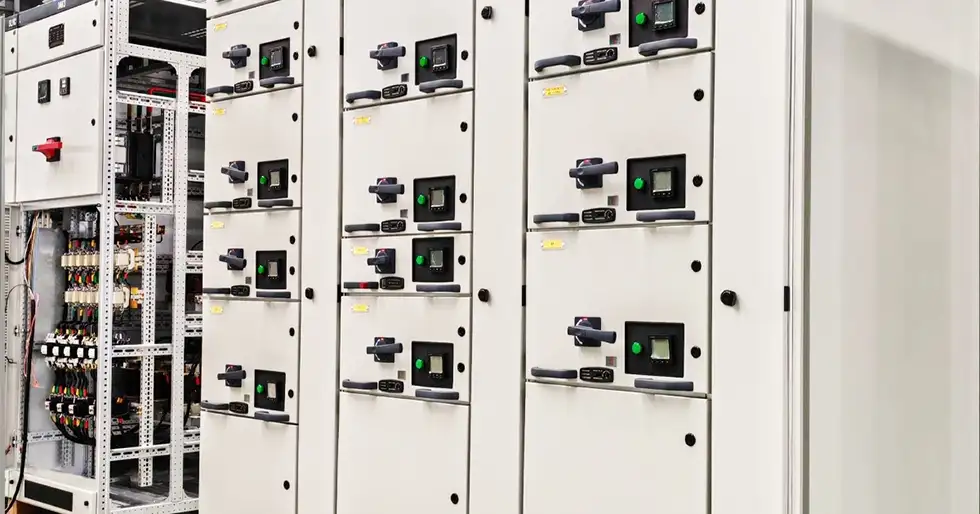

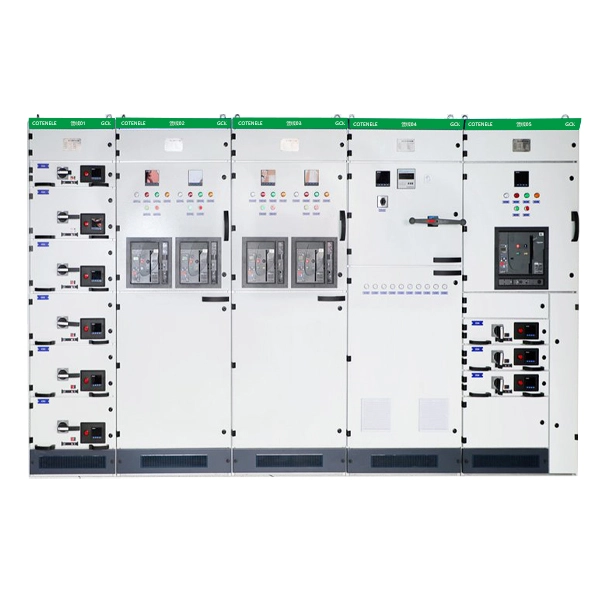

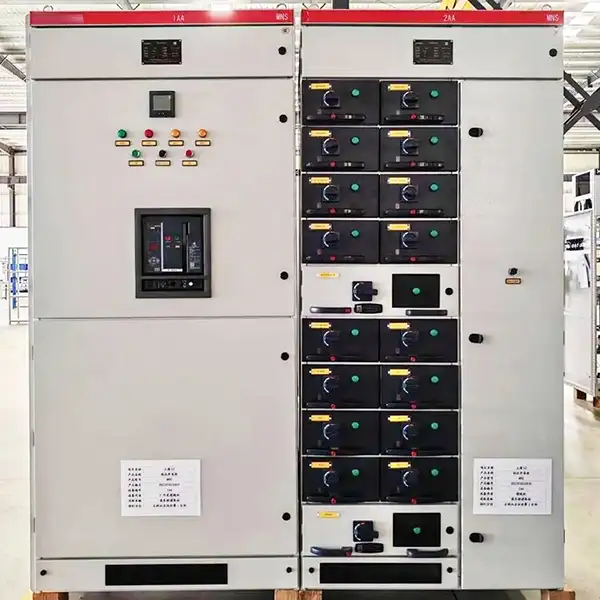

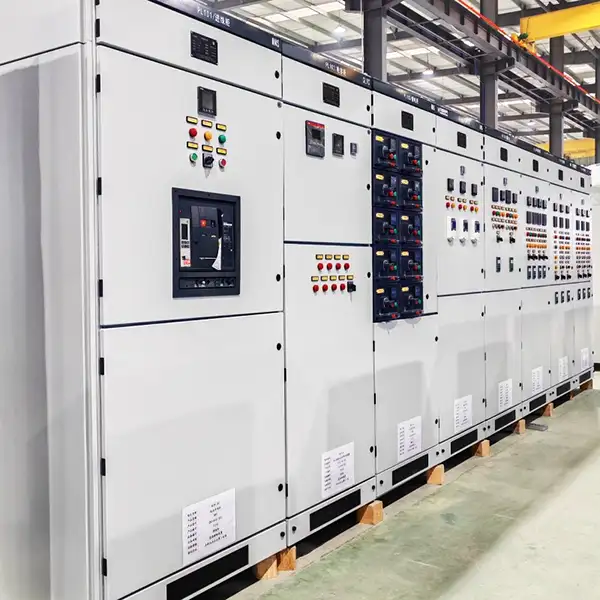

Exposição de produtos
