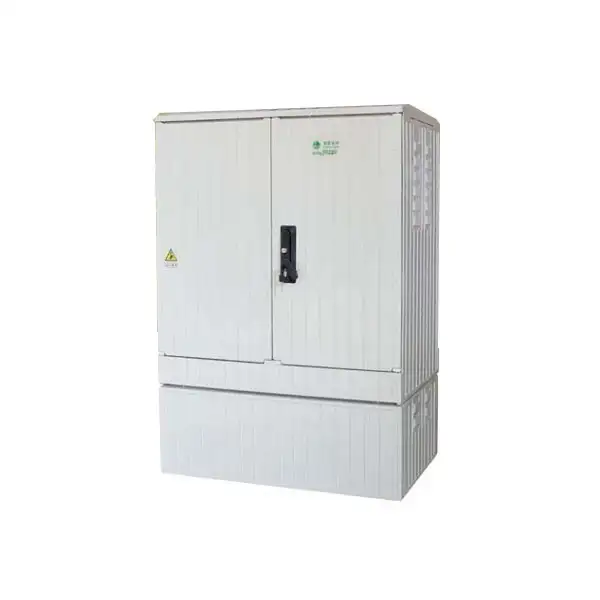

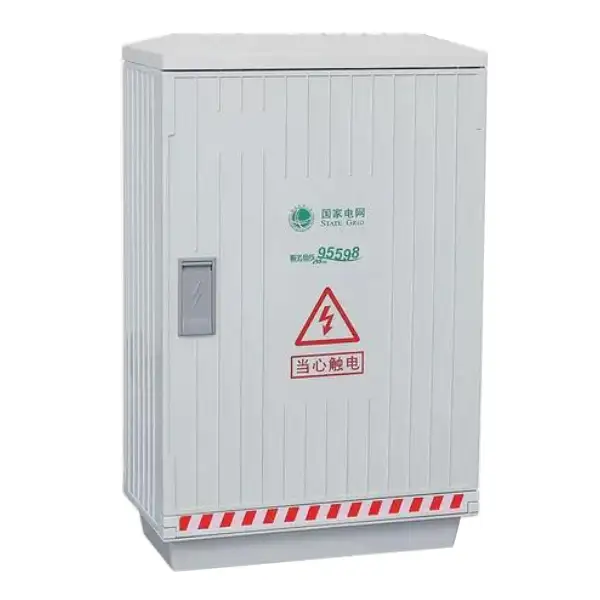

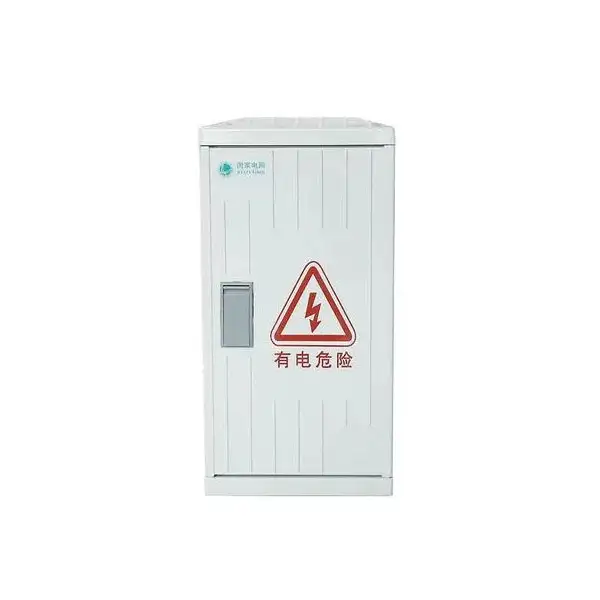

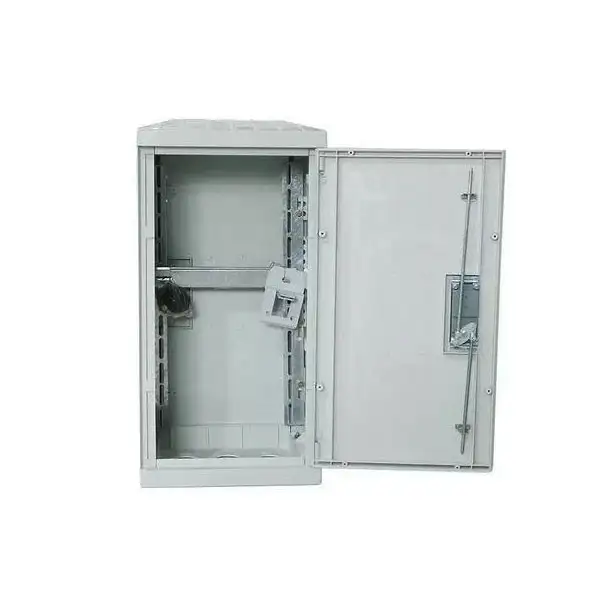

Caixa de junção de cabos de baixa tensão

A caixa de junção de cabos de baixa tensão é um dos principais produtos da Cotenele. O invólucro da caixa de distribuição de cabos de baixa tensão KDF1-QS é fabricado a partir de material compósito SMC usando moldagem por compressão de alta temperatura. Possui características de excelente resistência ao impacto, resistência à flexão, resistência ao envelhecimento, resistência à abrasão, resistência à corrosão, durabilidade estética e instalação conveniente. Ele também apresenta alta resistência de isolamento, resistência ao arco e alto retardamento de chama.

O gabinete atende totalmente aos requisitos de vários ambientes e locais agressivos em projetos de engenharia externos. Dentro da caixa, pode acomodar chaves fusíveis tipo faca, disjuntores em caixa moldada, chaves de barra (ou seccionadoras fusíveis), sistemas de barramentos, etc. É adequado para transmissão e distribuição de energia em locais públicos, como reformas de redes elétricas urbanas e rurais, engenharia municipal, comunidades residenciais, prédios altos, etc., servindo para o controle e proteção de circuitos ramais de cabos do tipo seco e linhas de alimentação.

Principais parâmetros técnicos

Condições de trabalho

1. A temperatura ambiente não deve exceder +45°C e não deve ser inferior a -35°C, e a diferença média de temperatura durante 24 horas não deve ser superior a 35°C.

2. A altitude do local de instalação não deve exceder 2.000 m.

3. A humidade relativa do ar circundante não deve exceder 50% a uma temperatura máxima de +45°C. Em temperaturas mais baixas, é permitida uma umidade relativa mais alta (por exemplo, 80% a +22°C). Devem ser tidos em conta os possíveis efeitos de condensação ocasional devido a mudanças de temperatura.

4. O equipamento deve ser instalado em local livre de vibrações e impactos severos e onde os componentes elétricos não estejam sujeitos à corrosão.

5. Para utilização em condições ambientais especiais, o assunto será resolvido através de consulta entre o usuário e nossa empresa.

Quais são as funções principais da caixa de junção de cabos de baixa tensão?

As funções principais da caixa de junção de cabos de baixa tensão são as seguintes:

1. Função de rosqueamento/estimulação do cabo:Perto da carga de energia, caixas de distribuição podem ser usadas para dividir cabos de alimentação principal de seção grande em vários cabos de seção menor, cada um fornecendo energia para diferentes usuários. Isso pode evitar o desperdício de colocar cabos grossos ao longo de todo o percurso.

2. Função de transição/conexão de cabo:Quando a distância de transmissão de energia é longa e o comprimento de um único cabo é insuficiente, é necessário utilizar uma caixa de distribuição para conexão do relé. Comparado ao uso de múltiplas juntas intermediárias de cabos, o uso de uma caixa de distribuição para conexões em linhas com mais de 1.000 metros tornará o sistema mais confiável e seguro.

Quais são as vantagens do produto?

1. Aparência:O invólucro da caixa de junção de cabos de baixa tensão possui características refinadas e esteticamente agradáveis, com tamanho pequeno, peso leve e fácil instalação, a estrutura externa é compacta e atende aos requisitos de distância de fuga.

2. Segurança:O invólucro da caixa de distribuição apresenta alta resistência de isolamento e alta rigidez dielétrica de frequência de potência. que oferece alto fator de segurança e é o produto preferido para reforma da rede elétrica.

3. Resistência à corrosão:Esta caixa de junção de cabos possui excelente resistência à corrosão, capaz de resistir à corrosão causada por ácidos diluídos, álcalis e sais. Também apresenta forte resistência a vários óleos, solventes orgânicos e água do mar.

4. Vida útil a longo prazo:Esta caixa de distribuição de baixa tensão oferece excelente resistência ao envelhecimento, com uma vida útil de mais de 30 anos.

5. Robusto e durável:Este quadro de distribuição lv oferece boa resistência ao impacto e usinabilidade e não é facilmente danificado.

6. Fácil instalação:O isolamento do gabinete da caixa de distribuição de baixa tensão não requer aterramento, o que facilita a instalação e economiza mão de obra e recursos materiais significativos.

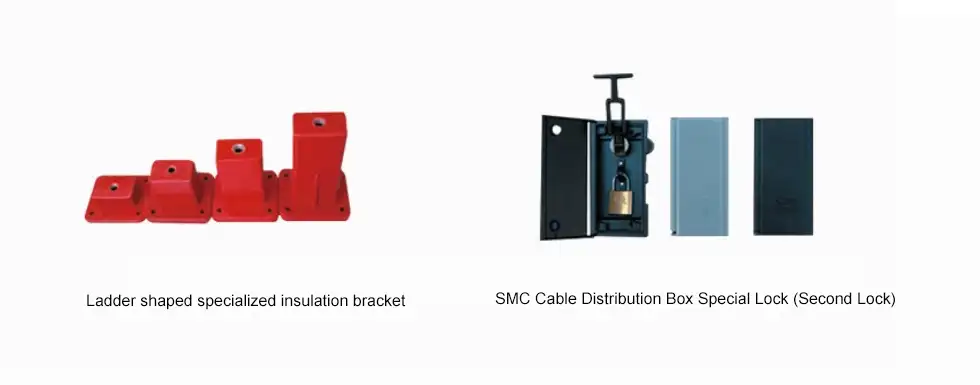

7. Bloqueio:A caixa está equipada com suportes isolantes dedicados no interior e uma fechadura especial (com um segundo cadeado) na porta.

A Estrutura e Componentes dos produtos

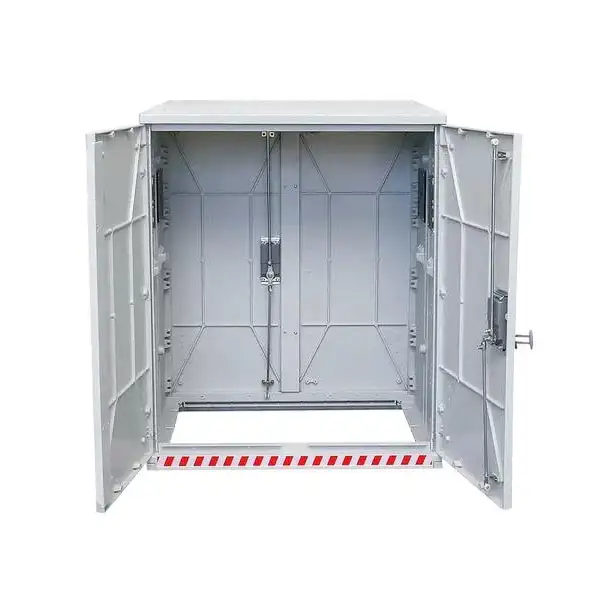

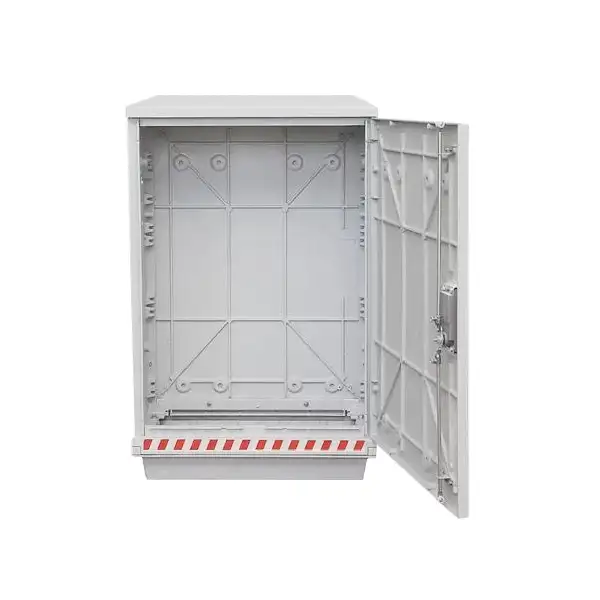

1. Gabinete/Caixa:O invólucro é a estrutura protetora externa. Ele deve atender aos padrões de proteção, como à prova de chuva, à prova de poeira, à prova de respingos, etc., para garantir que os componentes internos estejam protegidos contra condições climáticas e ambientes adversos.

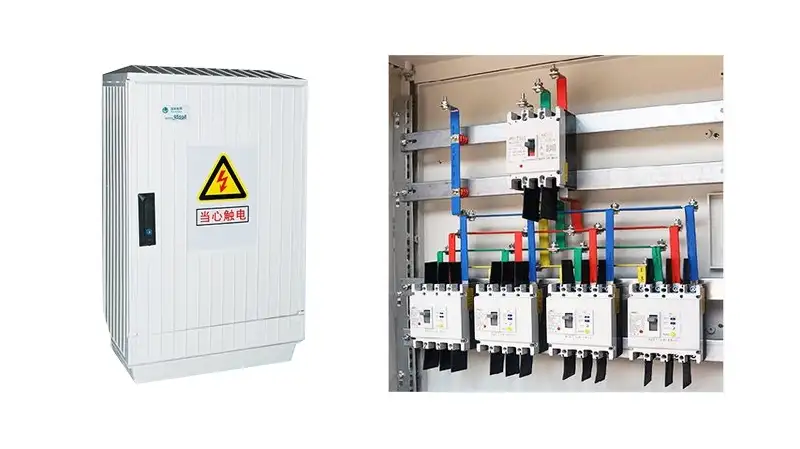

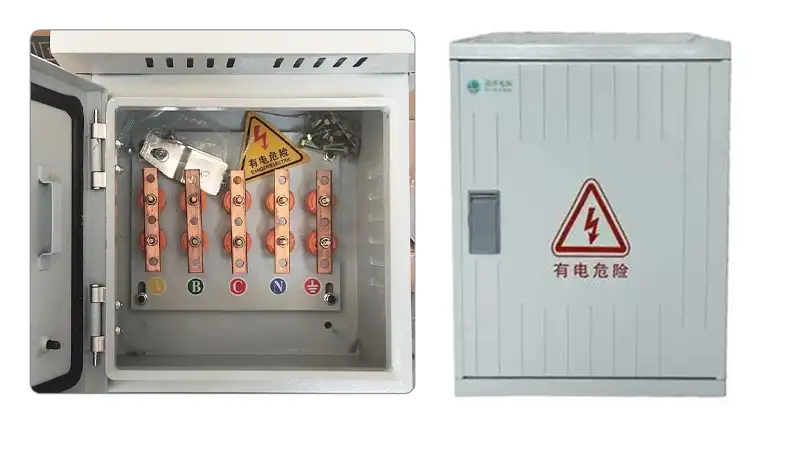

2. Sistema de barramentos:O sistema de barramentos é o principal componente interno para coletar e distribuir corrente, que normalmente são barramentos ou condutores de cobre. Este é o principal canal de distribuição de energia.

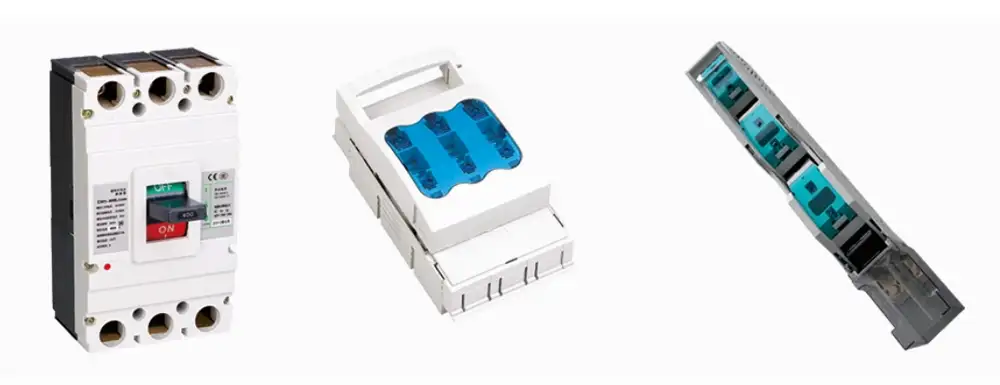

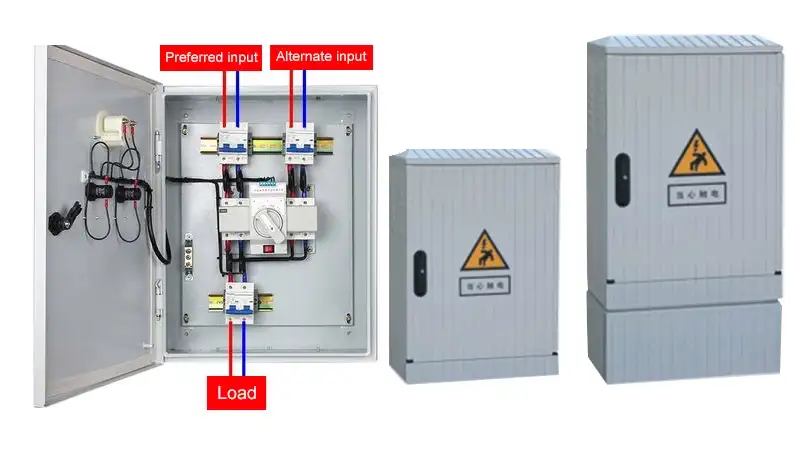

3. Dispositivos de comutação e proteção:As caixas de distribuição avançadas são equipadas com componentes como seccionadores, fusíveis ou disjuntores, esses componentes são usados ​​para controle de circuito e proteção contra sobrecarga e curto-circuitos.

4. Conectores de cabos e acessórios:Os acessórios incluem terminais, conectores T e outros acessórios para conectar cabos de entrada e saída. As aberturas na parte inferior para entrada/saída de cabos são equipadas com componentes de vedação para garantir o grau de proteção.

5. Sistema de Aterramento:Para garantir a segurança do operador, a caixa de distribuição de baixa tensão inclui um barramento de aterramento interno (barramento PE). Todas as peças metálicas que possam ficar sob tensão devem ser aterradas de forma confiável.

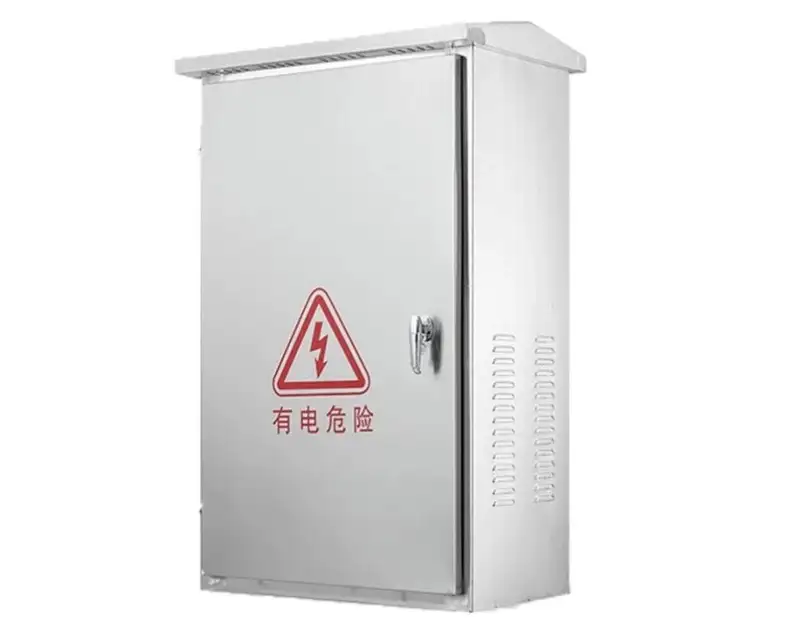

Classificação de Produtos

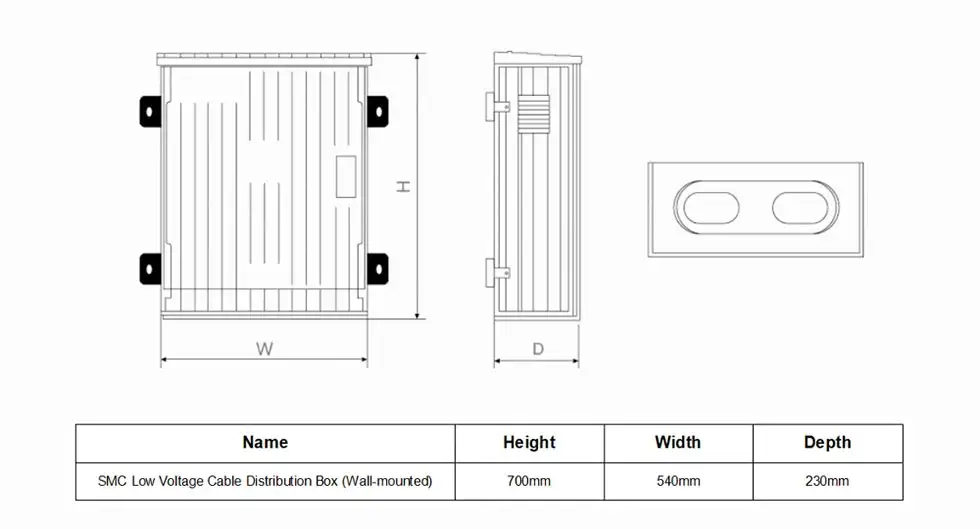

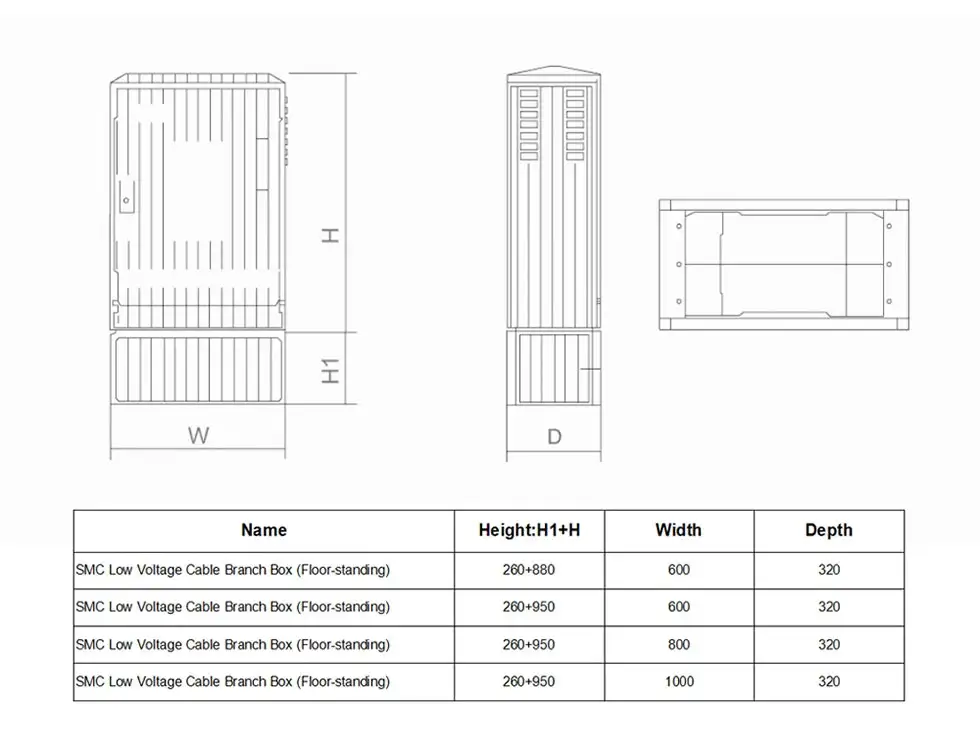

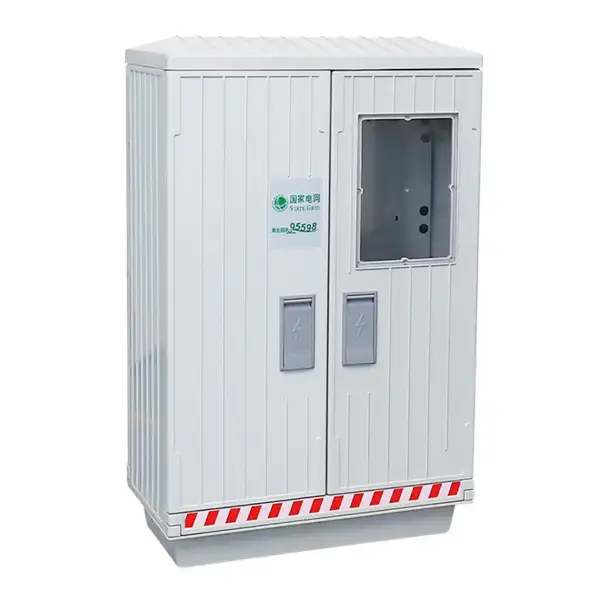

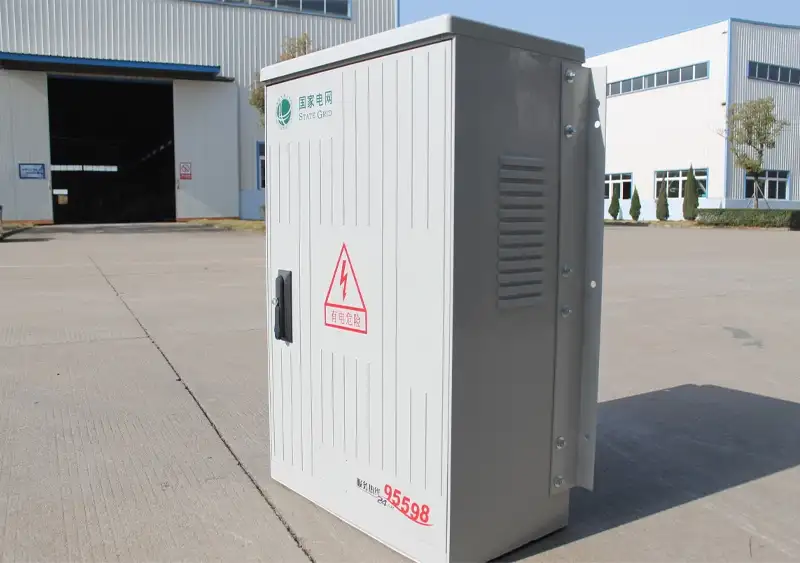

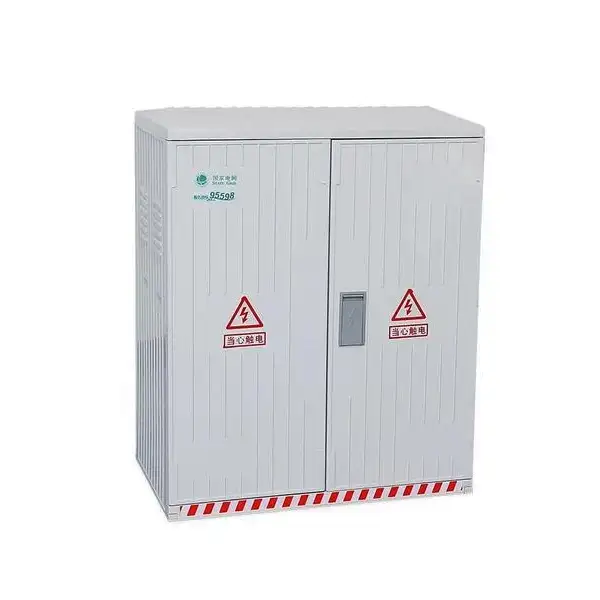

Aparência e dimensões dos produtos

Exposição de produtos
