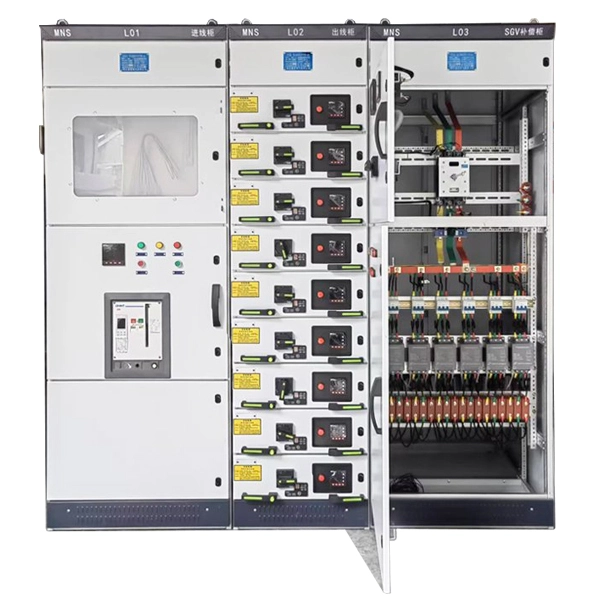

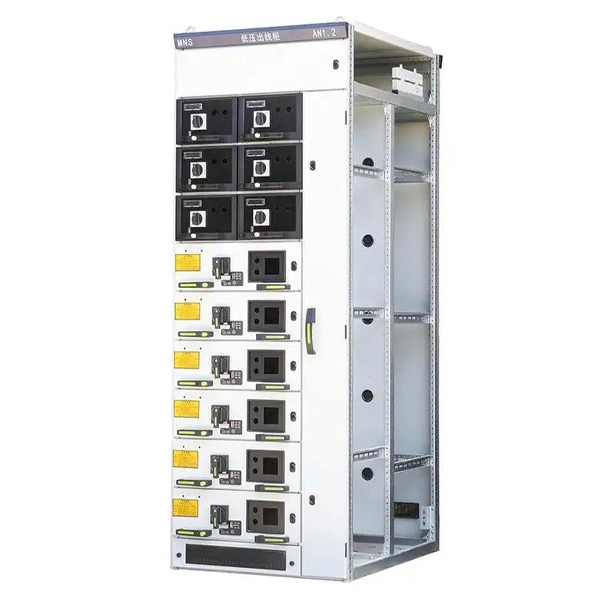

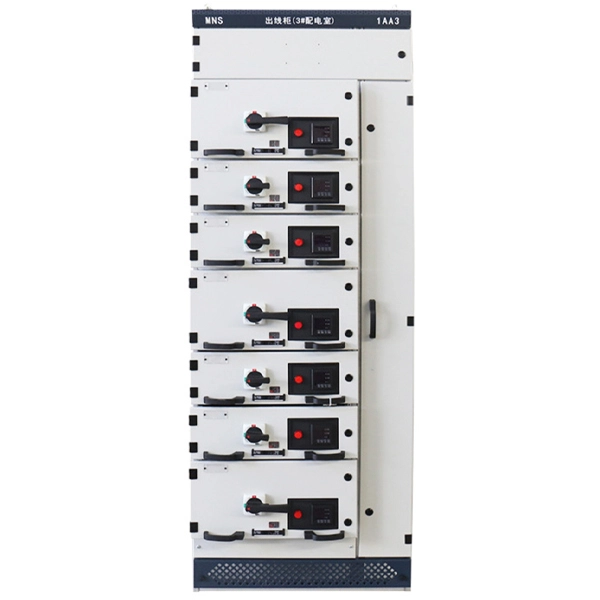

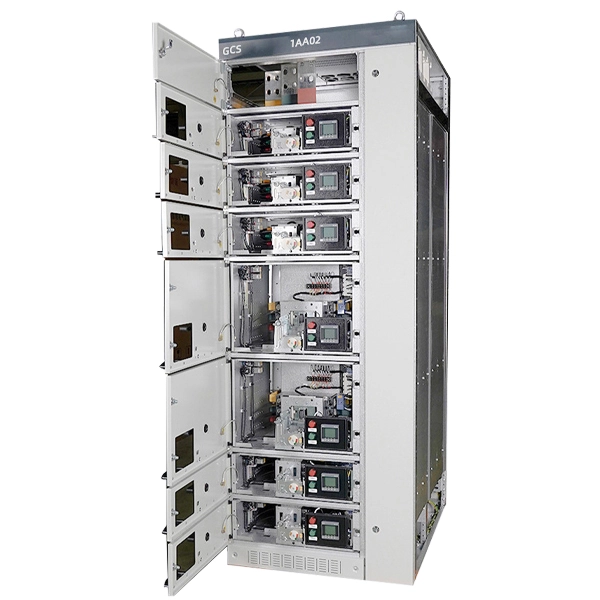

Painel de distribuição extraível de baixa tensão MNS
Cotenele é um fabricante cujos produtos incluem painéis de distribuição de baixa e média tensão da China. Nosso painel de distribuição de baixa tensão extraível MNS é um tipo de gaveta e equipamento de distribuição de baixa tensão modular e de alta segurança projetado especificamente para sistemas de energia modernos. Suas principais vantagens residem na alta confiabilidade e flexibilidade, amplamente utilizadas nos exigentes campos de distribuição de energia em edifícios industriais e civis, como eletricidade, petroquímica, metalurgia, etc.
Cotenele é um fornecedor de painéis de baixa tensão na China. Nosso painel de distribuição de baixa tensão extraível MNS é um equipamento de distribuição de energia modular e de alta confiabilidade para aplicações de até 690 V e 6300 A. O painel de gavetas da série MNS está em conformidade com padrões como IEC 61439 e GB/T 7251. Sua estrutura de perfil C apresenta compartimentos separados para barramentos, gavetas e terminação de cabos, garantindo falhas isolamento.Módulos de gaveta (por exemplo, 8E/4 a 24E) fornecem três posições – conectado, teste e desconectado – permitindo manutenção segura sem desligamento do sistema.
Os intertravamentos mecânicos evitam a operação sob carga. Com capacidade de suportar curto-circuito de até 100kA e monitoramento inteligente opcional (Modbus, Profibus), o MNS serve tanto como centro de energia quanto como centro de controle de motores. As classificações de proteção IP30 a IP54 garantem desempenho confiável desde salas elétricas limpas até ambientes industriais agressivos.
Principais parâmetros técnicos
| Item | Valor | |
| Tensão nominal de isolamento (Ui) | 660V(1000)V | |
| Tensão operacional nominal (Ue) | 380V、660V | |
| Corrente operacional máxima do barramento principal | ≤6300A | |
| Corrente suportável nominal do barramento principal (Icw) | 100kA/1s | |
| Corrente suportável de pico nominal do barramento principal (Ipk) | 220kA/0,1s | |
| Corrente operacional máxima do barramento de distribuição (barramento vertical) | 1000A | |
| Corrente de pico do barramento de distribuição (barramento vertical): | Tipo padrão | 105KA(MÁX.)/0,1s |
| Tipo aprimorado | 176kA(MÁX.)/0,1s | |
| Grau de proteção | IP30 a IP54, personalizável de acordo com as reais necessidades do cliente | |
| Condição de Operação | Uso interno, altitude ≤ 2.000 m, temperatura -5 ℃ a + 40 ℃ | |
Qual é a estrutura do painel MNS？
O corpo do gabinete do quadro de distribuição de baixa tensão MNS é claramente dividido em vários compartimentos independentes, o que pode garantir o isolamento de falhas e a segurança operacional:
Estrutura do gabinete:A estrutura básica do gabinete do quadro MNS é composta por perfis em forma de C montados entre si. Os perfis em forma de C são feitos dobrando placas de aço com E=25mm como furo de instalação modular. Todos os racks de gabinete e divisórias internas são tratados com purificação galvanizada. Os painéis das portas e painéis laterais circundantes são revestidos com pulverização eletrostática de alta tensão. Esta estrutura de gabinete possui características de alta resistência e flexibilidade.
Compartimentos Funcionais:
1. Compartimento de barramento horizontal:Localizado na parte traseira do gabinete, é o principal canal de coleta e distribuição de energia.
2. Compartimento da Unidade Funcional:Situado na parte frontal do armário, alberga blocos de gavetas, sendo cada um deles um módulo funcional independente.
3. Compartimento de cabos:Localizado na parte frontal direita ou inferior do gabinete, utilizado para conexão de cabos de entrada e saída.
Características e vantagens do produto:
1. Modularidade e flexibilidade:As alturas das unidades de gaveta do painel de distribuição extraível de baixa tensão MNS são baseadas em dimensões modulares (por exemplo, 8E/4, 8E/2, 8E, 16E, 24E), podendo ser de configuração flexível. Um único gabinete pode acomodar até 36 circuitos (operação em um só lado).
2. Design de gaveta de três posições:Cada gaveta possui três posições: "Conectado", "Teste" e "Desconectado".
Conectado:Os circuitos principal e auxiliar estão conectados; equipamento funciona normalmente.
Teste:Circuito principal desconectado, apenas circuito auxiliar conectado – permite testar o circuito de controle sem desenergizar o circuito principal.
Desconectado:Os circuitos principal e auxiliar estão desconectados; a gaveta pode ser totalmente retirada para manutenção ou substituição.
3. Alta segurança e confiabilidade:
Intertravamento mecânico:A alavanca de operação da gaveta do quadro MNS intertrava com o disjuntor interno, garantindo que a gaveta só possa ser movimentada quando o disjuntor estiver aberto, o que pode impedir o funcionamento sob carga.
4. Isolamento Físico:Os compartimentos do painel são separados por placas de aço ou barreiras plásticas retardadoras de chamas de alta resistência, que podem limitar efetivamente a propagação de faltas.
Sistema robusto de barramentos:O barramento horizontal do quadro MNS é especialmente projetado para suportar correntes de curto-circuito de até 100kA/1s, com excelente estabilidade dinâmica e térmica.
Capacidade Inteligente:Este painel pode integrar medidores inteligentes e módulos de comunicação (por exemplo, Modbus, Profibus) para monitoramento remoto, medição de parâmetros (corrente, tensão, fator de potência, etc.) e aviso prévio de falhas.
5. Fácil instalação e manutenção:As gavetas do quadro MN funcionam sobre guias de rolos para baixa resistência de retirada, operáveis por uma única pessoa. O compartimento de cabos oferece amplo espaço e suporta conexão frontal ou traseira, facilitando a manutenção.
Considerações sobre seleção e uso
1. Correspondência de parâmetros técnicos:Determine a corrente nominal com base na potência total da carga e no fator de diversidade; selecionar dispositivos de comutação com capacidade de interrupção adequada de acordo com a capacidade de curto-circuito da rede.
2. Função e configuração do circuito:Esclareça se a aplicação é um centro de energia (PC) ou um centro de controle de motores (MCC) e selecione o tipo e tamanho de gaveta apropriados.
3. Adaptabilidade Ambiental:Escolha a classificação de proteção apropriada (por exemplo, IP30, IP40, IP54) com base no ambiente de instalação (por exemplo, sala elétrica limpa e seca versus oficina industrial úmida e empoeirada).
4. Configuração da unidade de gaveta:
1/4 unidade:Para circuitos de pequena capacidade e alta densidade, como iluminação e equipamentos de pequena potência.
1/2 unidade:Adequado para circuitos de média capacidade, por exemplo, controle de ventiladores e bombas.
1 unidade e acima:Usado para equipamentos de alta potência ou circuitos principais, como entrada e bus-tie.
Pontos de Instalação e Manutenção
1. Ambiente de instalação:O painel extraível de baixa tensão MNS deve ser instalado em ambientes fechados, sem gases explosivos, corrosivos ou poeira. A fundação deve estar nivelada, com erro de nível de aço do canal controlado dentro de 1/1000.
2. Procedimento de instalação:Siga as etapas: "Preparação → Posicionamento → Conexão → Comissionamento". Após a conexão do barramento principal, são necessários testes de resistência de isolamento e outras verificações para garantir a correção antes de energizar.
3. Operação e Manutenção:Todos os trabalhos de operação e manutenção devem ser realizados por um operador elétrico profissional treinado. Na manutenção diária, é necessário verificar regularmente se a área de contato do tampão da gaveta está superaquecida, verificar se o dispositivo de intertravamento mecânico está funcionando corretamente e limpar o acúmulo de poeira no interior do painel.

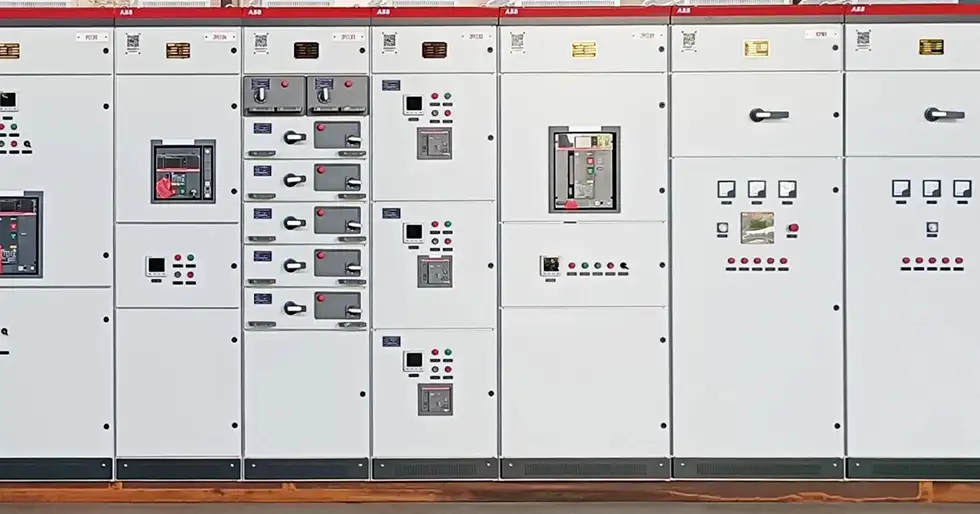

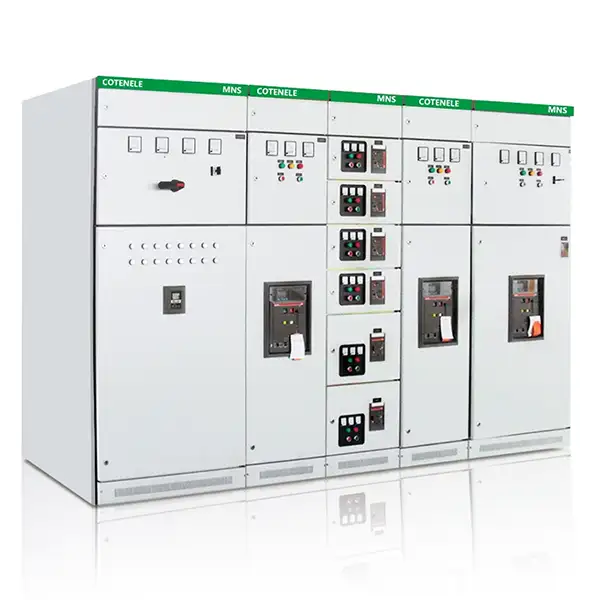

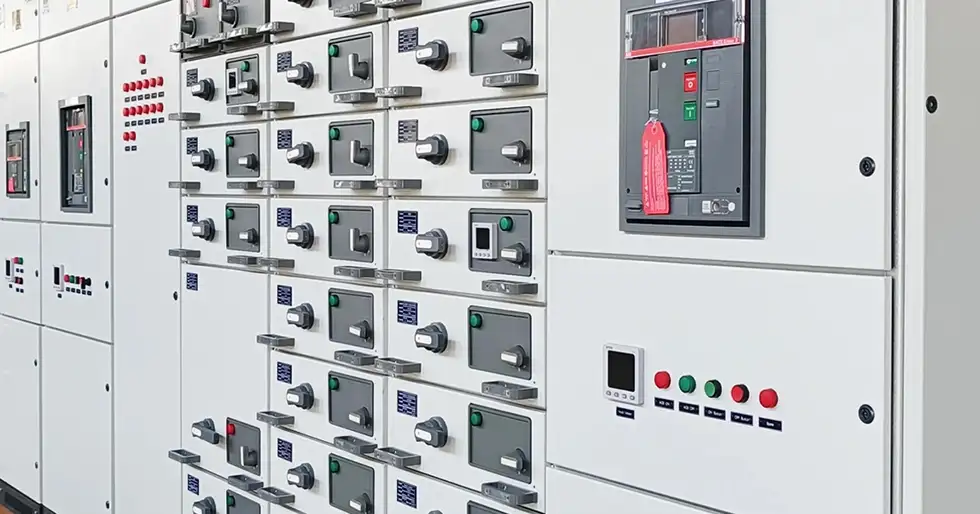

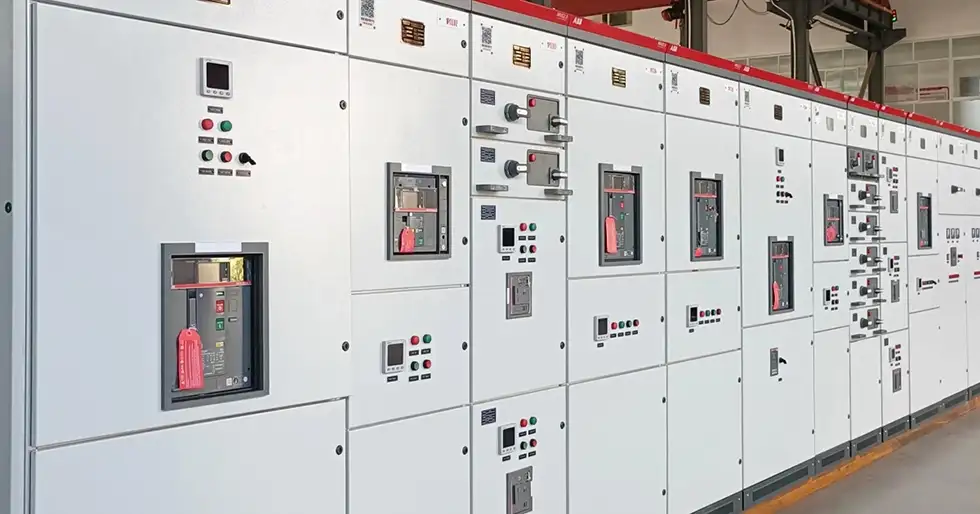

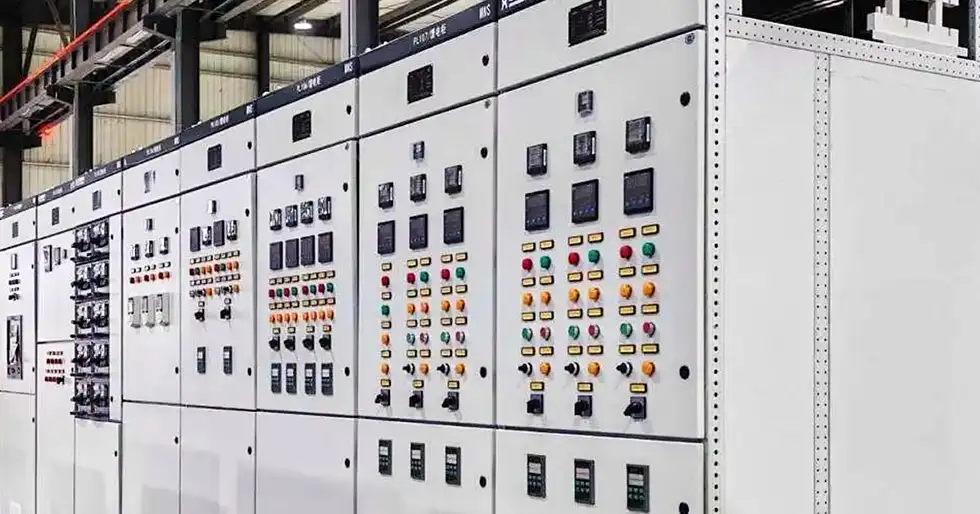

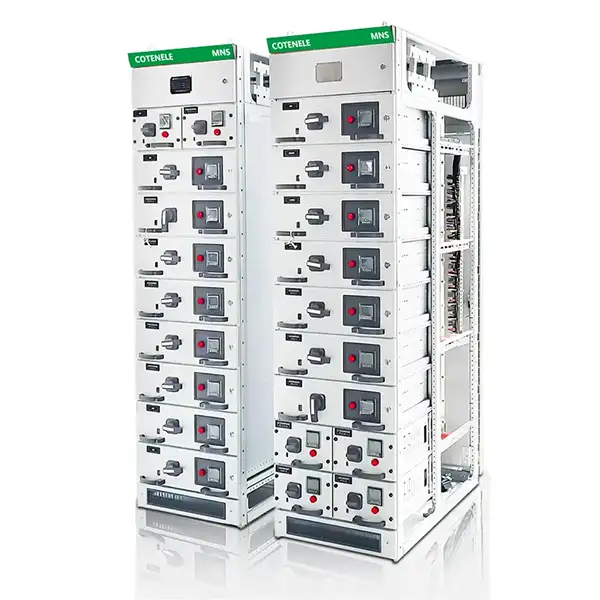

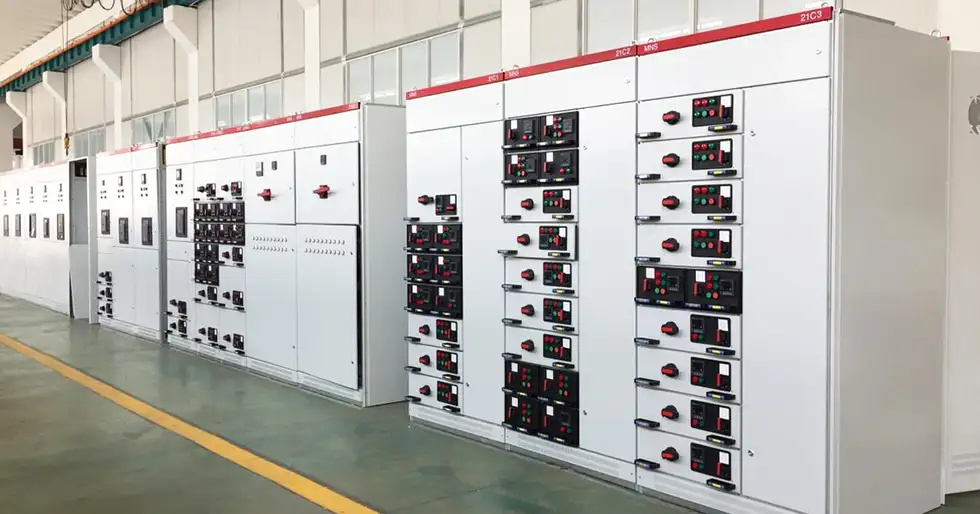

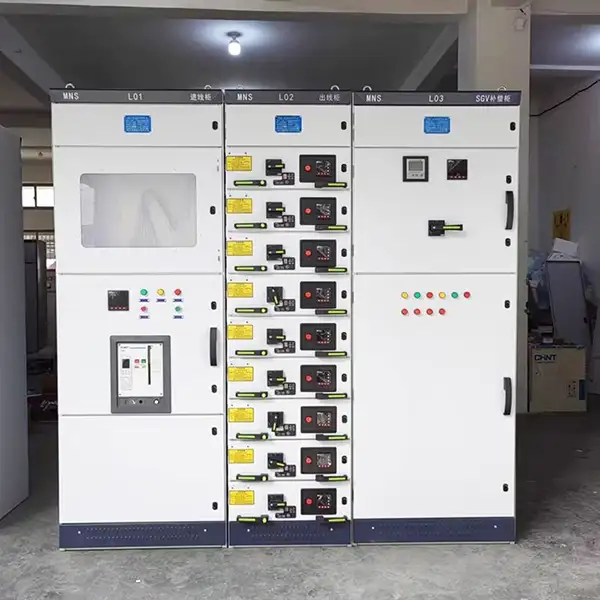

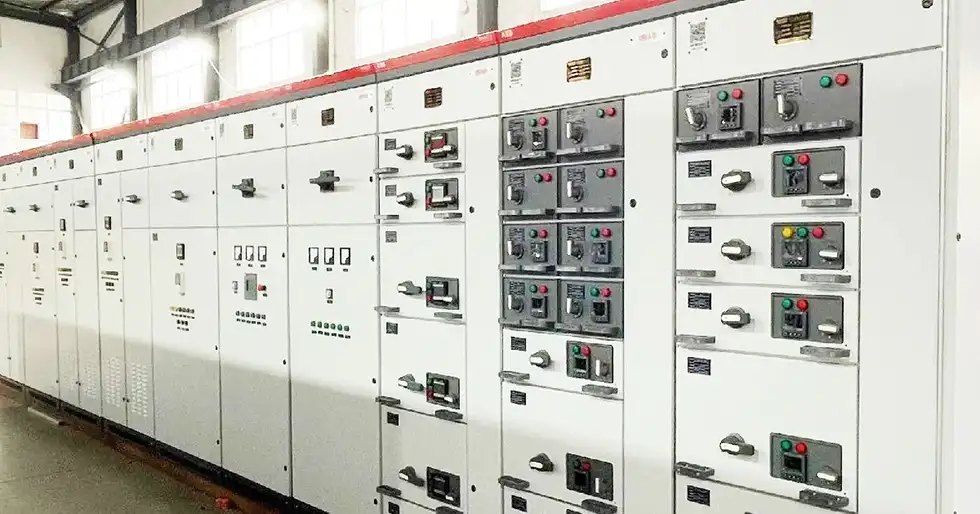

Exposição de produtos

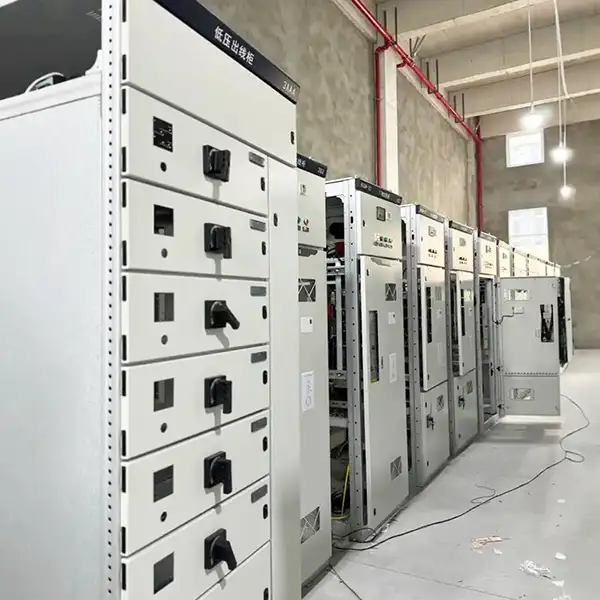

Fotos de envio
