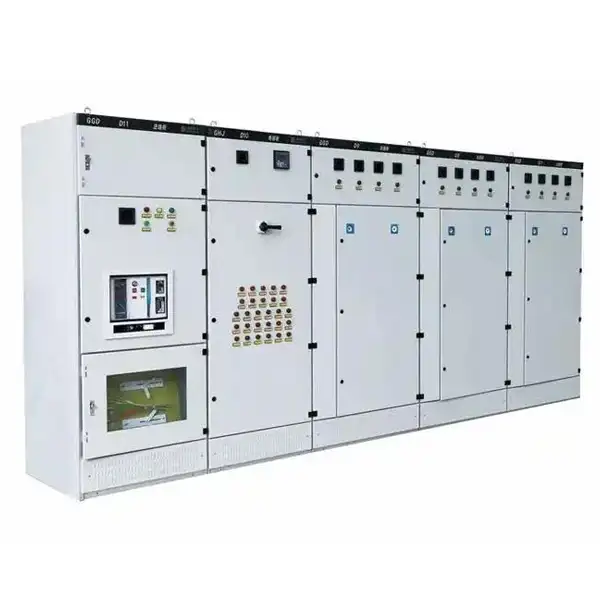

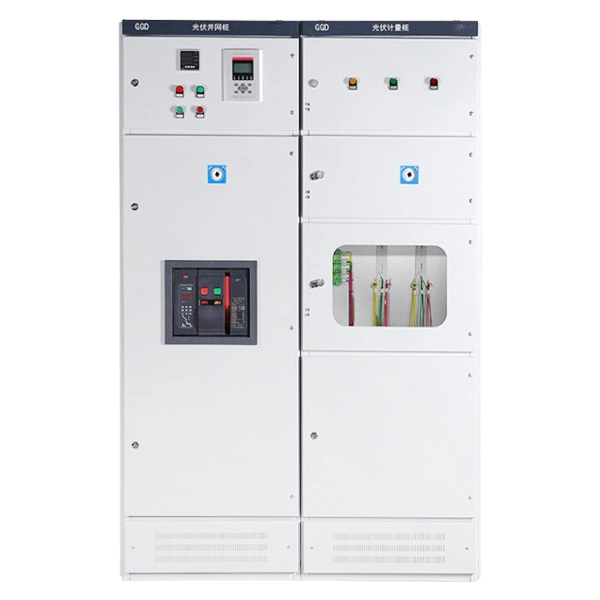

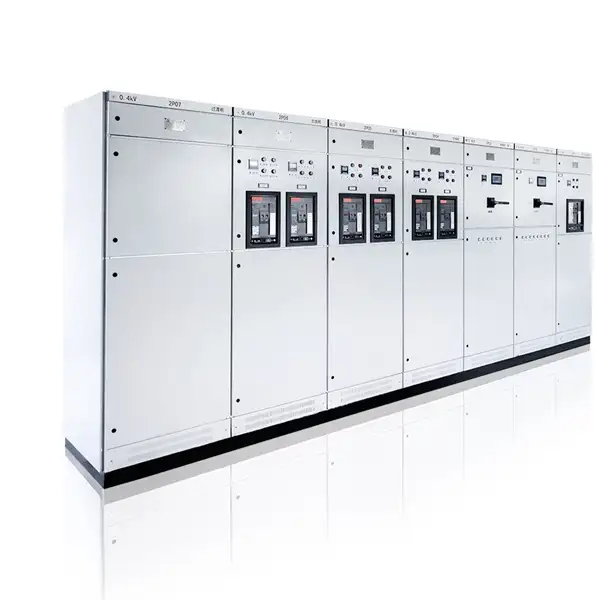

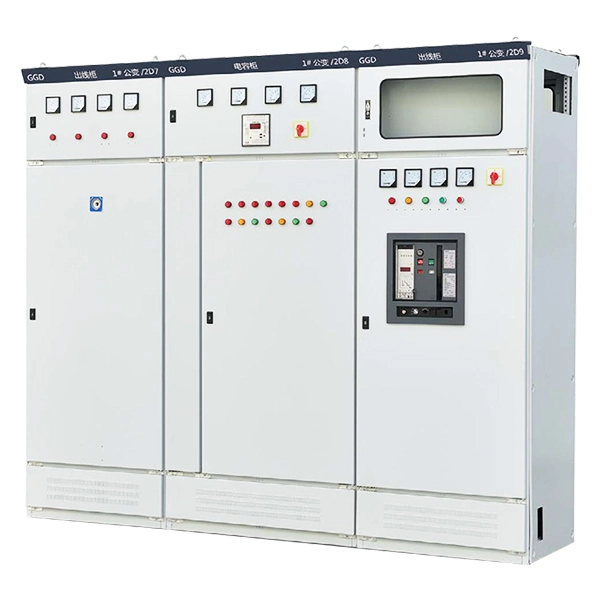

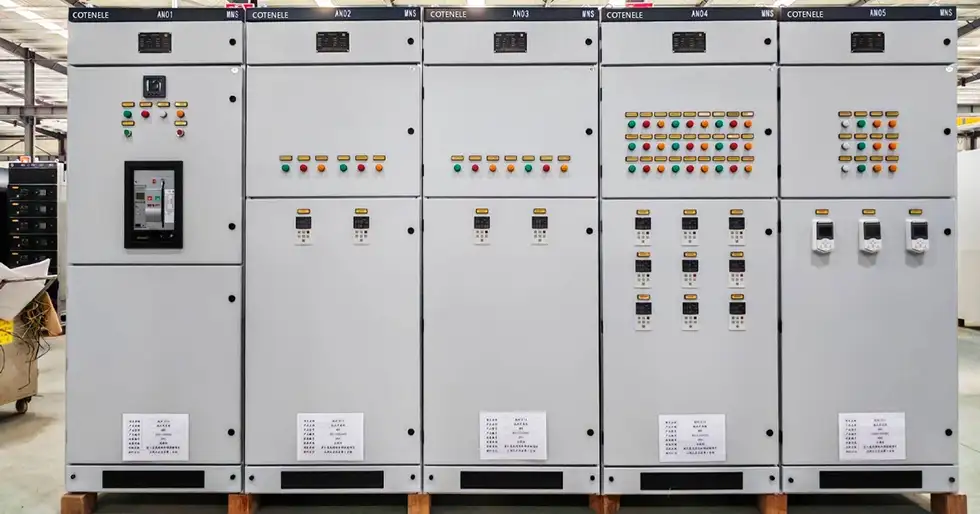

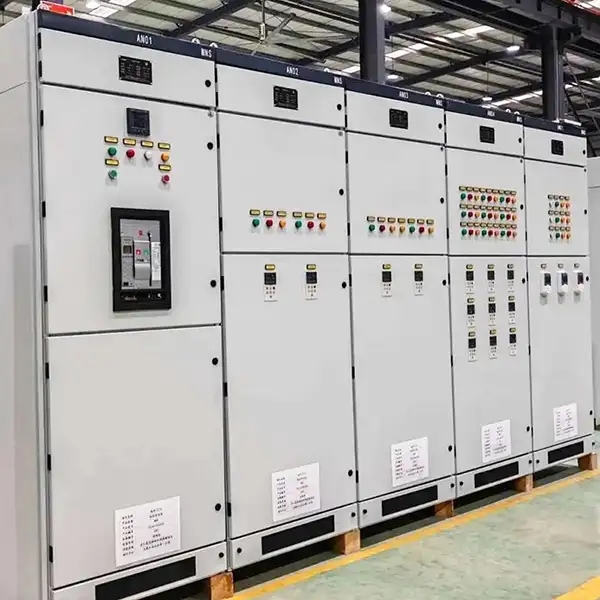

Painel LV do painel de distribuição de baixa tensão GGD

Cotenele é um grande fabricante e exportador de equipamentos elétricos de baixa tensão. O painel LV de aparelhagem de baixa tensão GGD é um dispositivo elétrico fabricado por nós, é um gabinete de distribuição de tipo fixo amplamente utilizado em sistemas de energia 380V-660V. Construído em aço 8MF formado a frio com furos de montagem modulares, possui ventilação natural através de slots de resfriamento superiores e inferiores para dissipação de calor eficiente. Esta série inclui três modelos: GGD1 (1000A/15kA), GGD2 (1500A/30kA) e GGD3 (3150A/50kA), seus graus de proteção vão de IP30 a IP54.

Os painéis de baixa tensão da série GGD são diferentes dos tipos extraíveis como GCS ou MNS, requerem manutenção de desligamento, mas oferecem uma solução mais simples e econômica. Suas aplicações típicas de painéis GGD incluem plantas industriais, edifícios comerciais, data centers e projetos de infraestrutura. Esta série de painéis de baixa tensão está em conformidade com os padrões profissionais nacionais, como GB72511, JB/T9961 e IEC61439 ect.

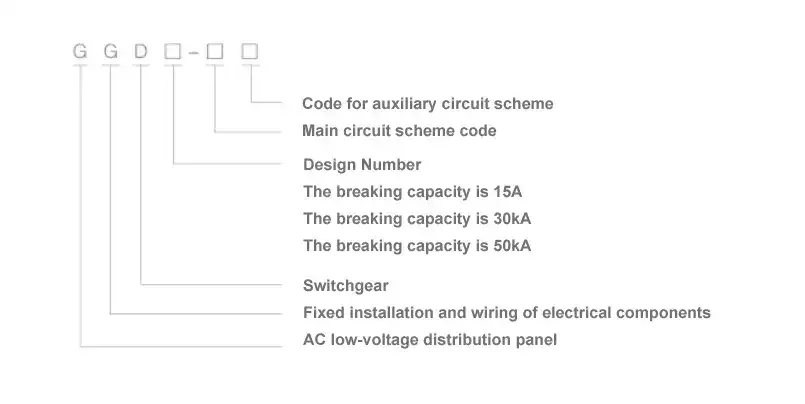

Modelo e significados

Principais parâmetros técnicos

Condições de trabalho

O painel BT do conjunto de manobra de baixa tensão Cotenele GGD é adequado para os seguintes ambientes operacionais:

1. A temperatura do ar ambiente não deve exceder +40°C nem cair abaixo de -5°C, e a temperatura média durante qualquer período de 24 horas não deve ser superior a +35°C.

2. Condições atmosféricas: O ar deve estar limpo. A umidade relativa não deve exceder 50% a uma temperatura máxima de +40°C. É permitida uma humidade relativa mais elevada a temperaturas mais baixas, por exemplo 90% a +20°C, desde que seja dada a devida consideração à possível formação ocasional de condensação resultante de variações de temperatura.

3. A altitude não deve exceder 2.000 metros acima do nível do mar.

4. Esta unidade é adequada para transporte e armazenamento dentro de uma faixa de temperatura de -25°C a +55°C, e pode ser exposta a temperaturas de até +70°C por curtos períodos (não excedendo 24 horas). Sob tais temperaturas extremas, a unidade não sofrerá quaisquer danos irreversíveis e deverá ser capaz de funcionar normalmente em condições normais.

5. Se as condições operacionais acima não puderem ser atendidas, o assunto deverá ser resolvido por meio de negociação entre o usuário e o fabricante.

6. Quando esta unidade for utilizada em plataformas offshore de perfuração e produção de petróleo ou em centrais nucleares, deverá ser celebrado um acordo técnico separado.

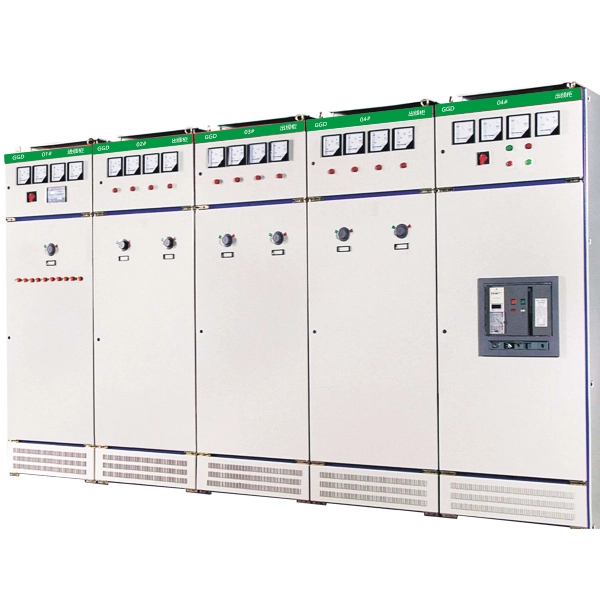

Quais são as características estruturais do quadro de baixa tensão GGD?

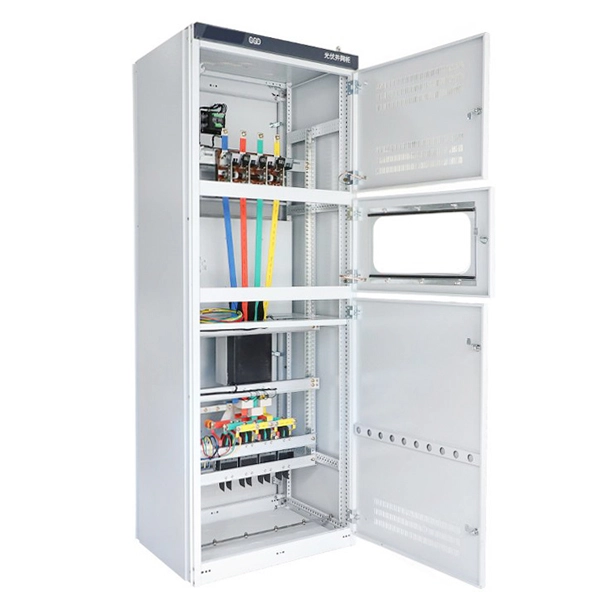

1. Estrutura geral do gabinete

O gabinete de distribuição CA de baixa tensão GGD adota um design de gabinete universal. Sua estrutura é montada em aço 8MF formado a frio por meio de soldagem parcial. Para garantir a precisão e a qualidade do gabinete, todas as peças estruturais e componentes auxiliares dedicados são fornecidos por fabricantes designados de aço moldado. Os componentes do painel adotam design modular e possuem furos de montagem para 20 módulos, o que oferece alta versatilidade. Isso permite que a fábrica realize a pré-produção, encurtando significativamente o ciclo de fabricação e melhorando a eficiência do trabalho.

2. Projeto de dissipação de calor

Em termos de dissipação de calor, o quadro de baixa tensão GGD aproveita ao máximo a ventilação natural. O ar frio entra continuamente pelas ranhuras na parte inferior do gabinete e sobe naturalmente dentro do gabinete relativamente vedado, formando um caminho de ventilação desobstruído, que pode remover efetivamente o calor de dentro do painel de baixa tensão, sem necessidade de energia adicional, isso alcançará um resfriamento eficiente.

3. Estética e Design Exterior

Do ponto de vista do estilo exterior, o gabinete GGD segue os requisitos do design moderno de produtos industriais. O método da proporção áurea é usado para determinar as dimensões gerais do gabinete e a divisão de suas várias seções. Como resultado, todo o painel é bem proporcionado, atraente e de aparência refrescante.

4. Porta e dobradiças do gabinete

A porta do gabinete é conectada à estrutura por meio de dobradiças móveis do tipo pivô, tornando a instalação e remoção muito convenientes. Uma tira de vedação de borracha em forma de montanha está embutida ao longo da borda dobrada da porta. Quando a porta é fechada, a tira de vedação sofre uma certa compressão, o que não só evita o impacto direto entre a porta e o gabinete, mas também melhora efetivamente o índice de proteção da porta.

5. Sistema de proteção de aterramento

Para proteção de aterramento, a porta do instrumento contendo componentes elétricos é conectada de forma confiável à estrutura usando fios de cobre trançados. Ao mesmo tempo, todas as peças de montagem internas são conectadas à estrutura por meio de parafusos serrilhados. Desta forma, todo o gabinete forma um sistema de proteção de aterramento completo e contínuo, garantindo a segurança do pessoal de operação e manutenção.

6. Revestimento de superfície

A superfície do gabinete é acabada com tinta poliéster com textura laranja. Este revestimento proporciona forte adesão e boa textura, ao mesmo tempo que confere a todo o gabinete um tom suave e fosco que evita efetivamente o brilho. Isso não só melhora a aparência do produto, mas também cria um ambiente visual mais confortável para o atendente de plantão.

7. Tampa superior e anéis de elevação

Existem quatro anéis de elevação nos quatro cantos da parte superior do painel GGD. Esses anéis de elevação são utilizados para içamento e transporte, facilitando o manuseio e posicionamento do equipamento. A tampa superior do painel é removível, este design permite ao usuário retirá-la para conveniente montagem e ajuste dos barramentos principais no local quando necessário.

8. Classificação de proteção

O grau de proteção padrão do painel de baixa tensão GGD é IP30, que atende aos requisitos da maioria dos ambientes internos. Se o ambiente operacional do usuário exigir níveis de proteção mais altos ou diferentes, ele pode escolher outros níveis de proteção de IP20 a IP40 para se adaptar a várias condições de trabalho.

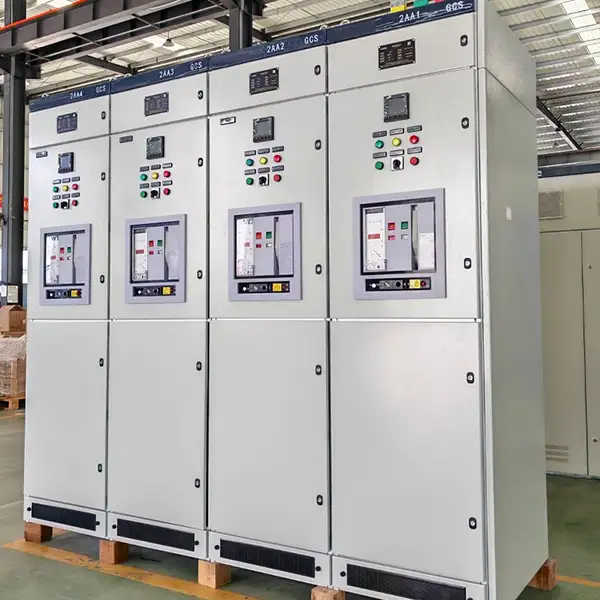

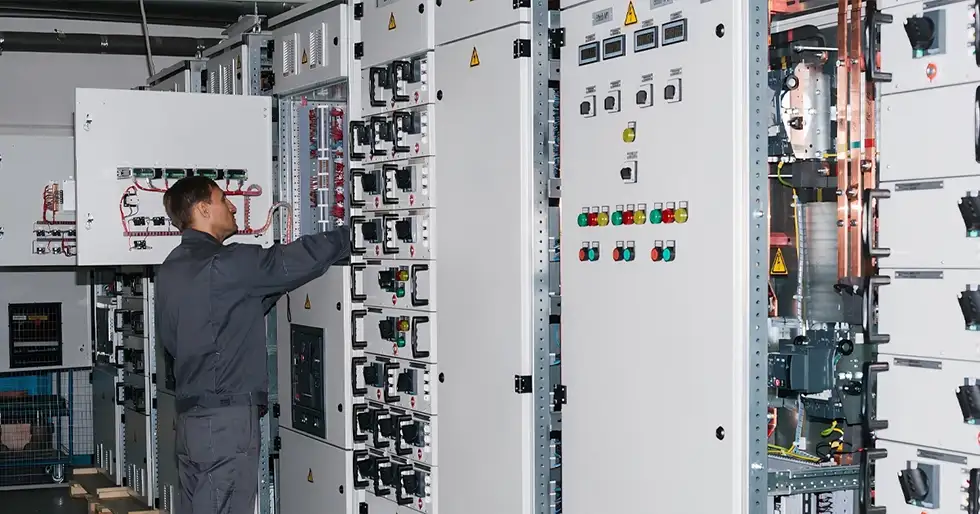

Aparelhagem de baixa tensão GGD VS Aparelhagem tipo extraível

Seleção e Precauções

Escolher o painel BT correto do painel de manobra de baixa tensão GGD é fundamental para a segurança do sistema:

Combine os parâmetros principais: primeiro, selecione o modelo apropriado, como GGD1, GGD2, GGD3, com base na corrente de carga real e na corrente de curto-circuito. aconselhamos permitir uma margem de 20% para corrente.

Instalação e dissipação de calor: Para aplicações de alta corrente, por exemplo, mais de 3.200 A, considere aumentar a profundidade do painel; por exemplo, os gabinetes de saída superiores podem exigir uma profundidade de 1.200 mm. Mantenha um espaço livre mínimo de 800 mm na frente e atrás do painel de baixa tensão para acesso para manutenção.

Adaptabilidade ambiental: Para ambientes de alta temperatura, alta umidade ou poeira, escolha um modelo com classe de proteção mais alta, por exemplo IP40.

Funcionalidade e expansão: Confirme os requisitos de transmissão de dados, por exemplo, monitoramento de energia, e deixe espaço suficiente para requisitos de expansão futura.

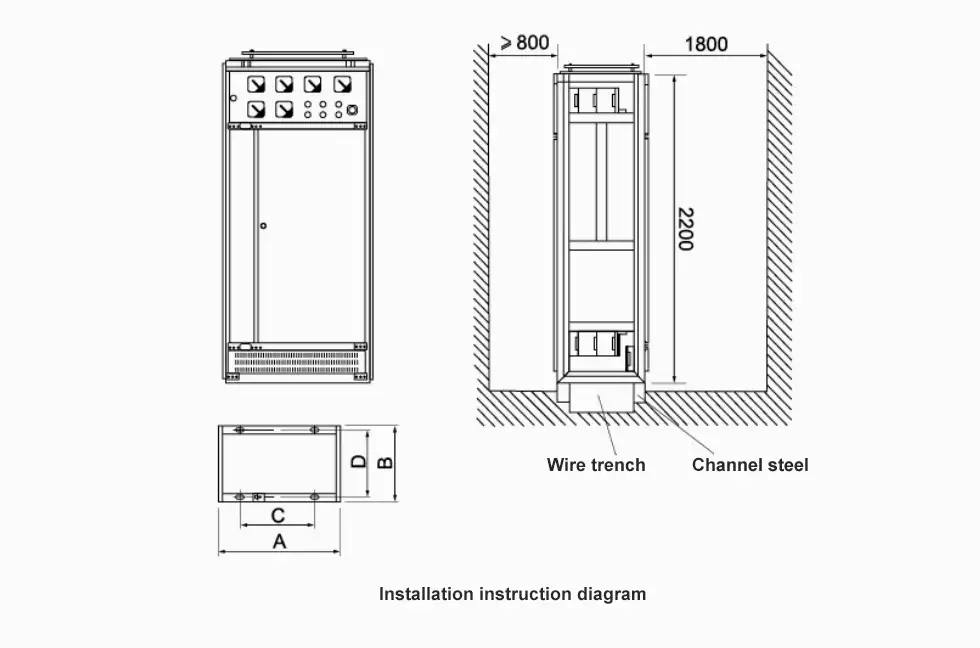

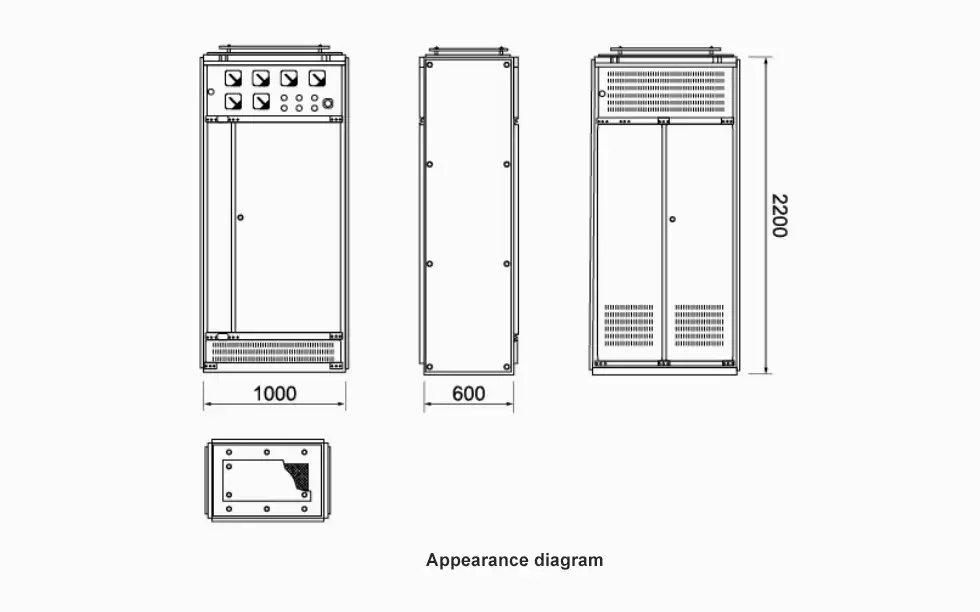

Diagrama de aparência e instruções de instalação
