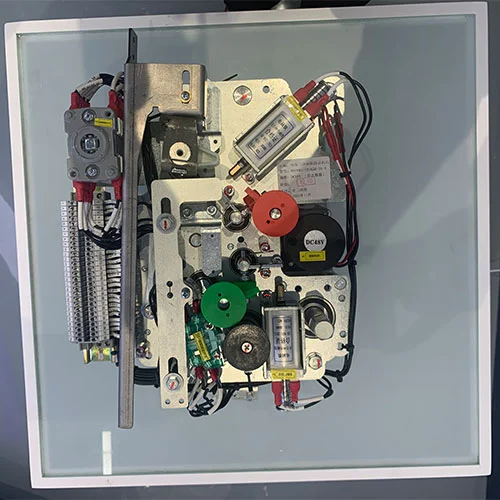

Disjuntor VCB de média tensão 11KV com mecanismo de isolamento

O disjuntor VCB de média tensão 11KV com mecanismo de isolamento desempenha um papel muito importante na proteção e controle de sistemas de distribuição de energia. Em painéis ecológicos, esses mecanismos de operação geralmente funcionavam para reduzir o impacto ambiental e manter o bom desempenho. O mecanismo de operação pode garantir que os disjuntores interrompam prontamente as correntes de falta e comutem as operações de maneira confiável. Os mecanismos operacionais do disjuntor adotam materiais duráveis, métodos eficientes de armazenamento de energia, que podem minimizar a manutenção e as taxas de falhas. Muitas falhas do disjuntor estão ligadas ao mecanismo de operação, dada a importância do material robusto e da avaliação regular das condições.

Destaques do produto

Modelo e significados

O que é um mecanismo operacional?

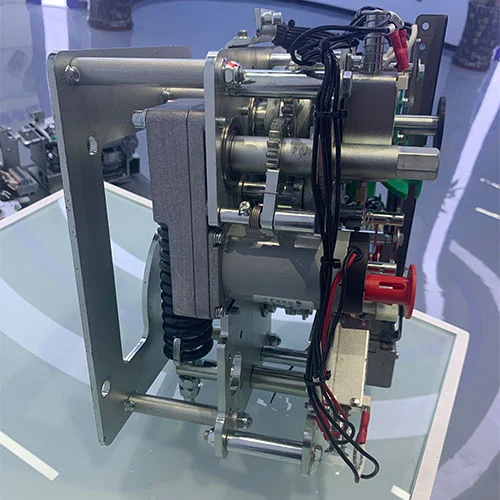

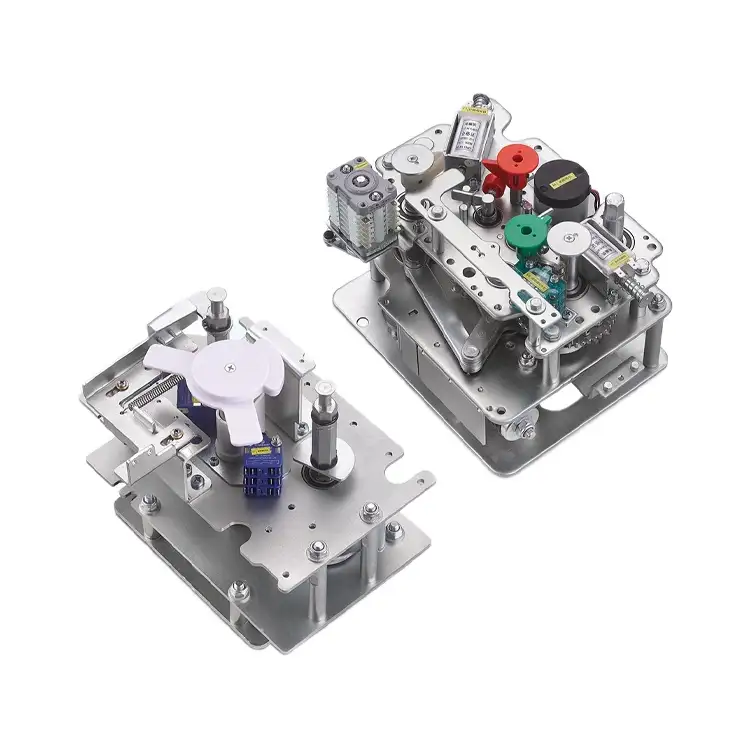

O mecanismo de operação é um conjunto de disjuntor ou seccionador, que gera, armazena e libera energia mecânica para abrir ou fechar contatos elétricos. Este mecanismo operacional consiste em um meio de armazenamento de energia, um sistema de atuação e dispositivos de intertravamento, que servem para evitar mau funcionamento. Dependendo do projeto e dos requisitos de força, um único mecanismo pode servir uma fase ou todas as três fases de um sistema de alta tensão. Em painéis ecológicos e unidades principais de anel, os mecanismos operados por mola são amplamente utilizados devido à sua simplicidade, confiabilidade e respeito ao meio ambiente.

Princípio de funcionamento

O mecanismo de operação é um componente do Disjuntor VCB de Média Tensão de 11kV com Mecanismo de Isolamento. Sua função é gerar, armazenar e liberar energia mecânica para abrir ou fechar os contatos elétricos. O mecanismo operacional consiste em um meio de armazenamento de energia, um sistema de acionamento e dispositivos de intertravamento para evitar operação incorreta. Dependendo do projeto específico e dos requisitos de carga, um único mecanismo operacional pode servir um circuito monofásico em um sistema de alta tensão ou servir simultaneamente todos os circuitos trifásicos.

Os tipos comuns incluem mecanismos operacionais Tipo C, Tipo G, Tipo V e Tipo F. Em painéis e unidades principais de anel ecologicamente corretos, os mecanismos de operação por mola são amplamente utilizados devido à sua estrutura simples, operação confiável e respeito ao meio ambiente.

Instruções de operação - Disjuntor VCB de média tensão 11KV com mecanismo de isolamento

1. Operação de armazenamento de energia

1. Fixe o mecanismo de operação no gabinete do quadro.

2. Fixe a alça dedicada ao eixo de operação no lado inferior direito do mecanismo.

3.Gire a alça no sentido horário até ouvir um "clique". Isso indica:
O eixo indicador de armazenamento de energia ativou totalmente o microinterruptor.
O armazenamento de energia está completo.

4. Durante a operação elétrica, o mecanismo armazena energia automaticamente ao ser ligado.

5.Após o armazenamento de energia, o circuito do motor se desconecta, preservando a energia armazenada até que o sistema a libere para fechar o circuito.

6.Importante: Certifique-se de que os circuitos secundários estejam corretamente conectados e livres de erros antes da operação.

2. Operação de Fechamento

Operação manual:

1.Pressione o botão verde para liberar instantaneamente a energia de fechamento armazenada.

2.O mecanismo aciona os contatos do disjuntor para fechar totalmente o circuito principal.

Operação Elétrica:

1. Energize a bobina solenóide de fechamento.

2.O solenóide libera a energia armazenada, fechando os contatos.

3.Durante este processo, a mola de abertura começa a recarregar.

4.Nota de segurança: O novo fechamento é evitado pelo intertravamento anti-mau funcionamento até que o sistema esteja pronto.

3. Operação de Abertura

Operação manual:

1.Pressione o botão vermelho para liberar a energia de abertura armazenada.

2.O mecanismo aciona os contatos do disjuntor para abrir o circuito principal.

Operação Elétrica:

1. Energize a bobina solenóide de abertura.

2.O solenóide libera energia prontamente, garantindo rápida separação de contato.

3.O mecanismo operacional completa a abertura do circuito principal de forma confiável.

4. Dicas de segurança e manutenção

Esses procedimentos garantem comutação segura e confiável, ao mesmo tempo em que mantêm os intertravamentos e a integridade do religamento automático.

Testes regulares são recomendados usando analisadores de disjuntores padrão.

Inspecione as molas de armazenamento de energia, os intertravamentos e lubrifique as peças móveis a cada 6–12 meses.

Siga sempre as orientações do fabricante para evitar mau funcionamento ou danos ao sistema.

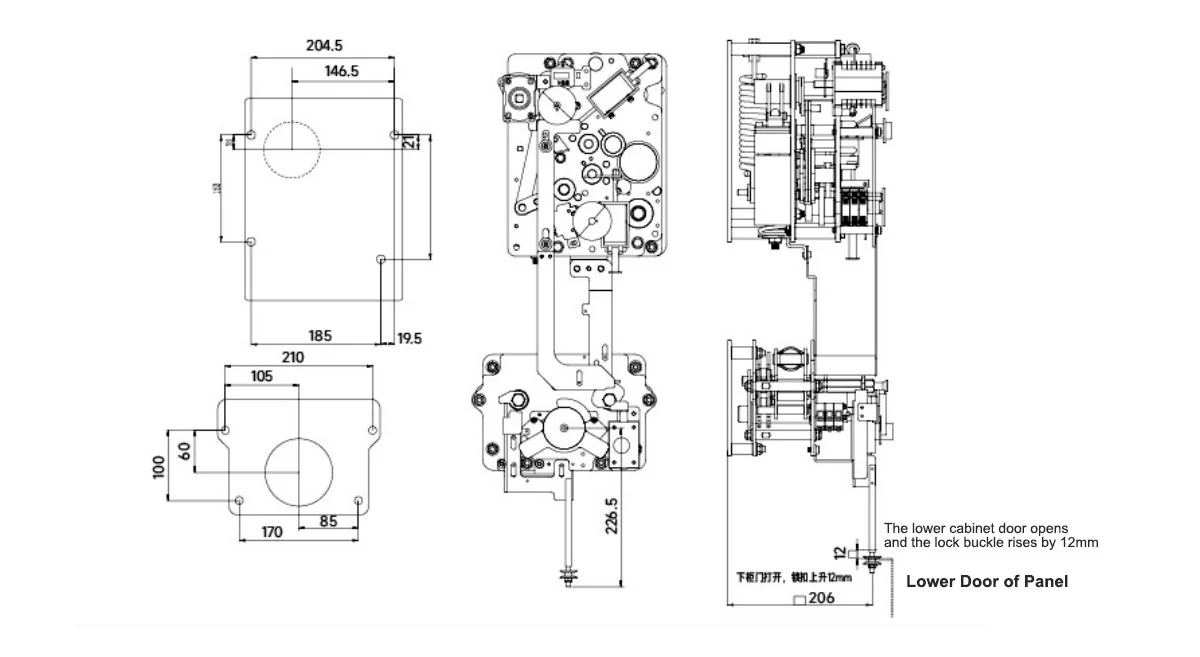

Aparência e Dimensão

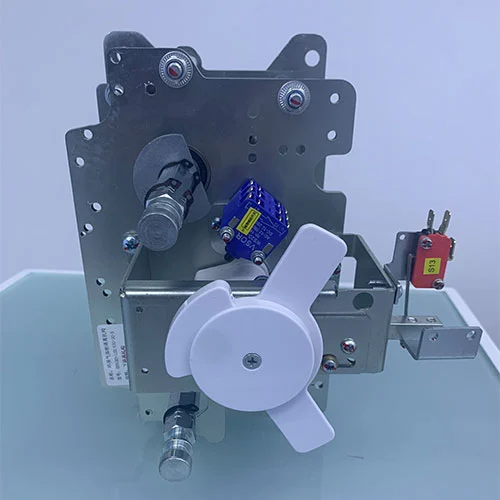

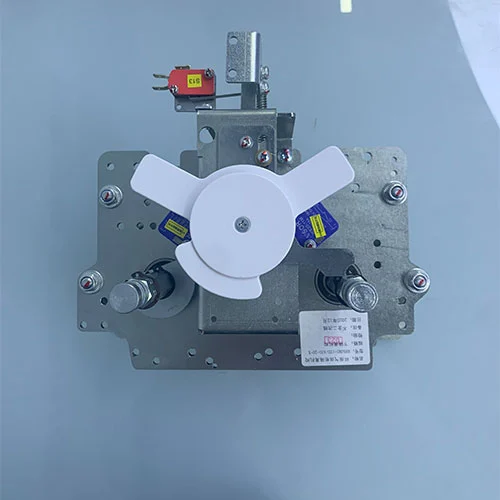

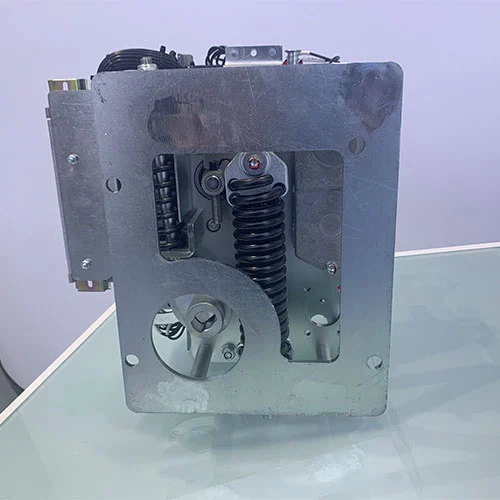

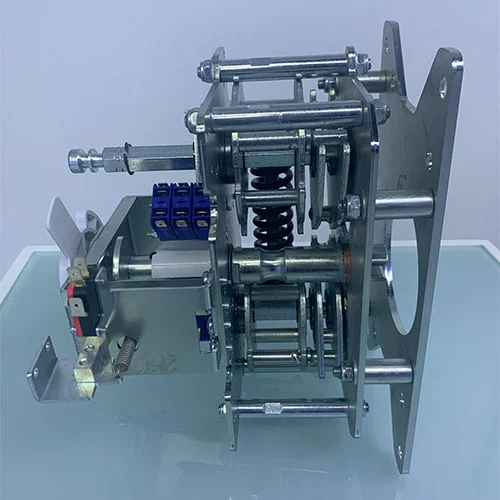

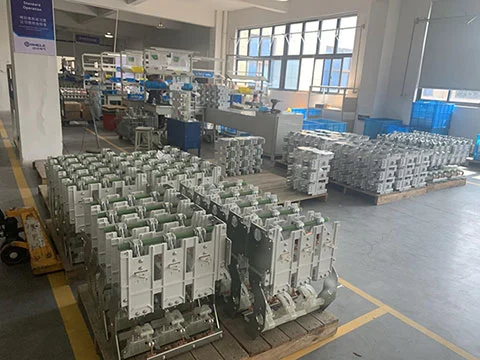

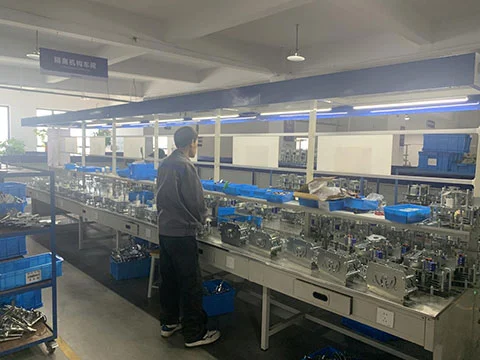

Exposição de produtos

Perguntas frequentes

Q1: Qual é a vida mecânica do disjuntor VCB de média tensão de 11kV com mecanismo de isolamento?

A1: Com manutenção adequada, a vida mecânica pode exceder 10.000 ciclos.

Q2: Este produto pode ser personalizado?

A2: Sim, podemos fornecer serviços OEM/ODM de acordo com níveis de tensão específicos ou requisitos ambientais.

Q3: É adequado para painéis ecológicos?

A3: Claro. Este produto é amplamente utilizado em aplicações com foco na sustentabilidade, como GIS, RMU e painéis isolados a ar.

Q4: Quais padrões ele atende?

A4: GB1984-2014 e GB/T1985-2023.

Q5: Com que frequência a manutenção deve ser realizada?

A5: A manutenção é recomendada a cada 6 a 12 meses, incluindo verificações de armazenamento de energia, verificações de intertravamento e lubrificação.

Segurança e Manutenção

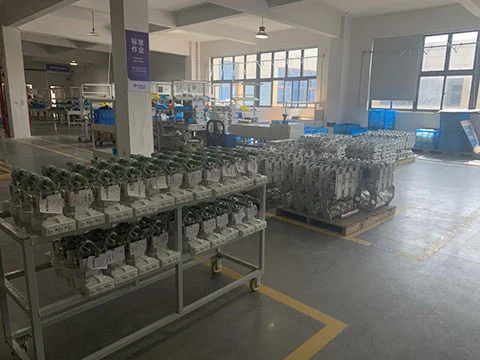

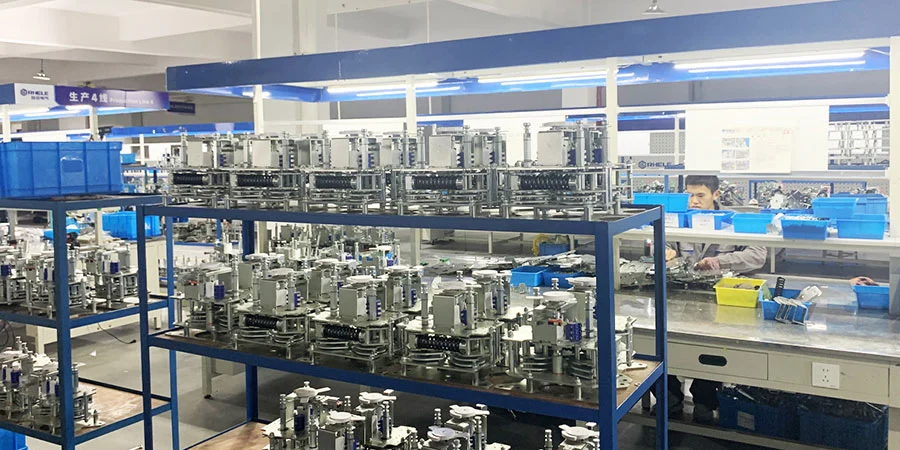

A fábrica da Cotenele oferece suporte abrangente de testes e manutenção. Todos os mecanismos são inspecionados antes do envio e vêm com orientação técnica de nossos engenheiros de fábrica para garantir uma operação segura e confiável.
