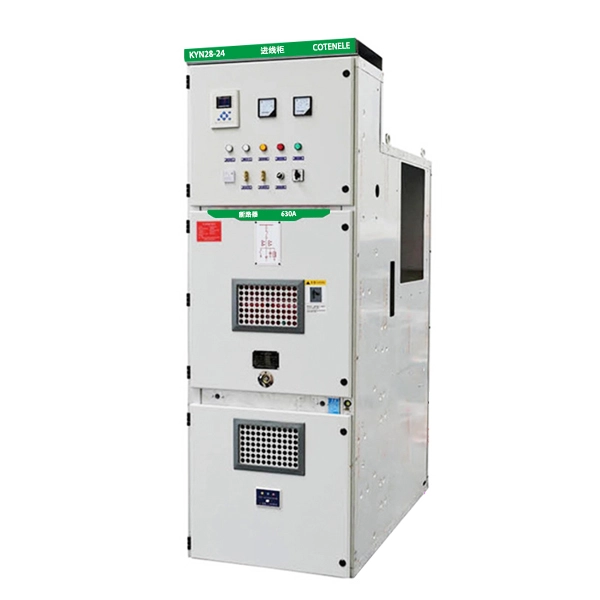

Painel de distribuição revestido de metal de média tensão 22KV

Modelo e significados

Principais parâmetros técnicos

1.Principais parâmetros técnicos do quadro

2. Principais parâmetros técnicos do disjuntor a vácuo VS1-24, VN2-24

Condições de trabalho

Condições normais de operação

1. Temperatura ambiente

Máximo: +40°C, mínimo: –15°C. O valor médio medido durante qualquer período de 24 horas não deve exceder +35°C.

2. Condições de umidade

Umidade relativa média por um dia: ≤95%

Umidade relativa média por um mês: ≤90%

Pressão média de vapor de água por um dia: ≤2,2 kPa

Pressão média de vapor de água por um mês: ≤1,8 kPa

3. Altitude

Não superior a 1000 m acima do nível do mar.

4. Pureza do ar

O ar circundante não deve ser significativamente contaminado por poeira, fumaça, gases corrosivos ou inflamáveis, vapores ou névoa salina.

5. Vibração e choque

Qualquer vibração externa ou movimento do solo que possa afetar o quadro deve ser insignificante.

6. Interferência eletromagnética em sistemas secundários

A amplitude da interferência eletromagnética induzida não deve exceder 1,6 kV.

Condições Especiais de Operação

Quando o painel revestido de metal de média tensão de 22KV for necessário para operar sob condições que excedam os limites normais especificados em GB/T 11022, o fabricante e o usuário deverão negociar e concordar com medidas especiais.

Para evitar a condensação, o quadro está equipado com aquecedores. Esses aquecedores deverão ser energizados sempre que o quadro estiver em modo de espera. Mesmo durante a operação normal, deve-se prestar atenção para manter os aquecedores em funcionamento conforme necessário.

Qual é a estrutura principal do KYN28-24?

O quadro KYN28-24 consiste principalmente em duas partes: o gabinete e o caminhão.

Estrutura do gabinete

O gabinete é dividido por divisórias metálicas em quatro compartimentos independentes.

1.Compartimento de barramento

Localizado na parte superior traseira do gabinete, utilizado para instalação dos barramentos principais.

2. Compartimento do disjuntor

Localizado na parte central do gabinete, utilizado para instalação do carro do disjuntor.

3. Compartimento de cabos

A sala de cabos está localizada na parte inferior traseira do gabinete, usada para conectar cabos de entrada e saída. Ele também pode acomodar componentes como transformadores de corrente e chaves de aterramento.

4.Compartimento de relés e instrumentos

Localizado na parte frontal superior do gabinete, utilizado para instalação de componentes secundários como dispositivos de proteção, controle e medição.

Tipos de caminhão

O caminhão é um componente móvel que carrega os elementos principais. Ele é movido para dentro e para fora por meio de um mecanismo de parafuso. De acordo com suas funções, os caminhões são classificados principalmente nos seguintes tipos:

1. Caminhão disjuntor: O tipo mais comum, usado para estabelecer e interromper correntes de carga normais e correntes de falha.

2. Caminhão transformador de tensão (PT): Usado para fornecer sinais de tensão para fins de medição e proteção.

3. Caminhão de medição:Usado para medição de energia elétrica.

4. Caminhão isolante: O carrinho seccionador normalmente utilizado para criar um ponto de desconexão visível no circuito, garantindo segurança durante a manutenção.

Como escolher?

Ao fazer uma seleção, recomenda-se esclarecer os seguintes parâmetros principais e requisitos funcionais:

1. Parâmetros elétricos

Determine os principais parâmetros técnicos abaixo, como tensão nominal, corrente nominal e corrente nominal de interrupção de curto-circuito do sistema antes de fazer o pedido.

2. Esquema funcional

Antes de comprar, identifique o esquema funcional necessário, como gabinete do alimentador de entrada, gabinete do alimentador de saída, gabinete PT, gabinete de medição, gabinete de barramento, etc.

3. Componentes principais

Precisa ter certeza da marca ou dos requisitos técnicos dos componentes principais, incluindo disjuntores, transformadores de corrente, transformadores de tensão, chaves de aterramento, etc., antes de fazer o pedido.

4. Requisitos inteligentes

Confirme se são necessários recursos inteligentes, como monitoramento on-line e detecção de IoT de energia.

5. Ambientes especiais

Para uso em grandes altitudes, solicite o tipo platô e consulte o fabricante para atender às condições específicas de operação.

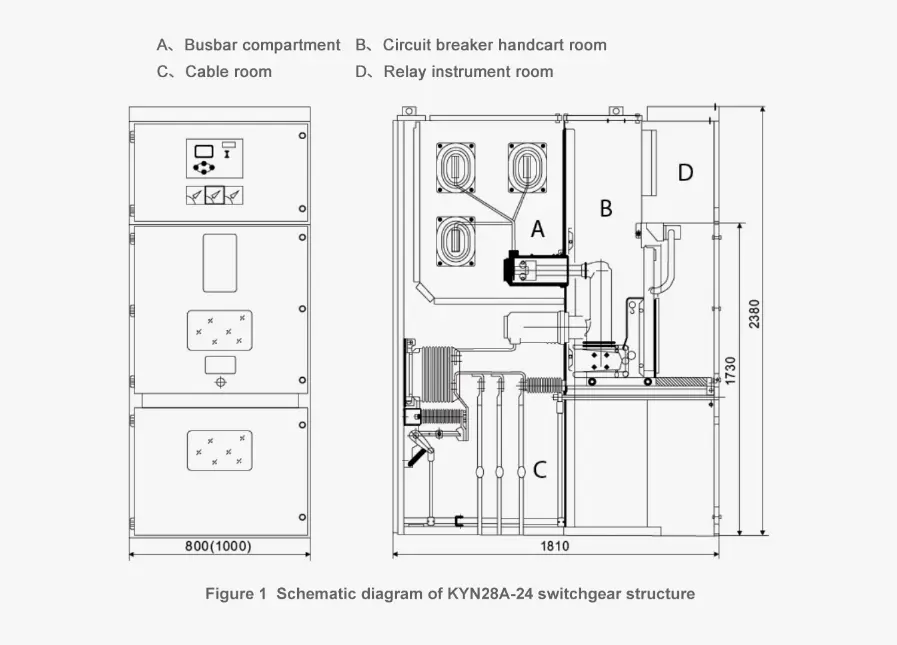

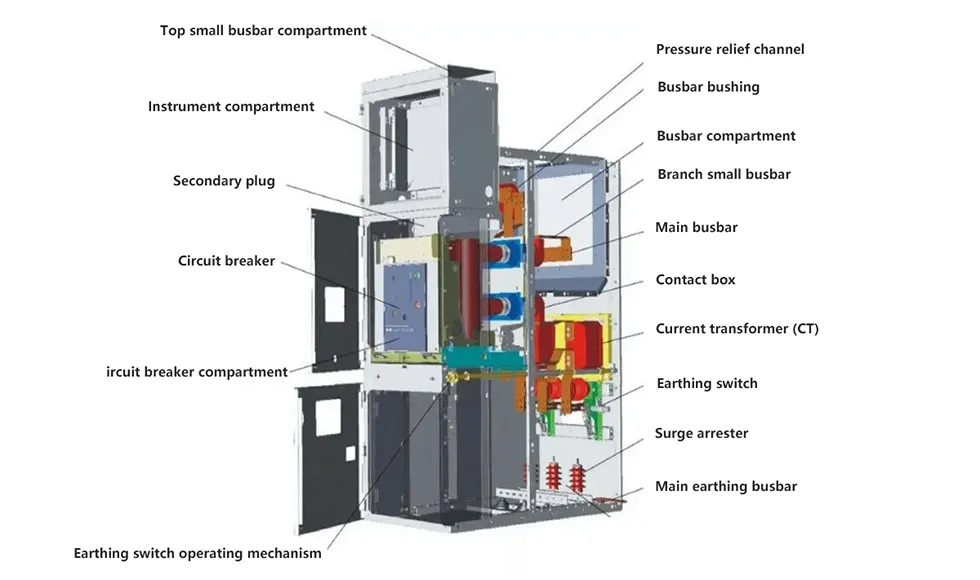

Diagrama esquemático da estrutura do painel KYN28A-24

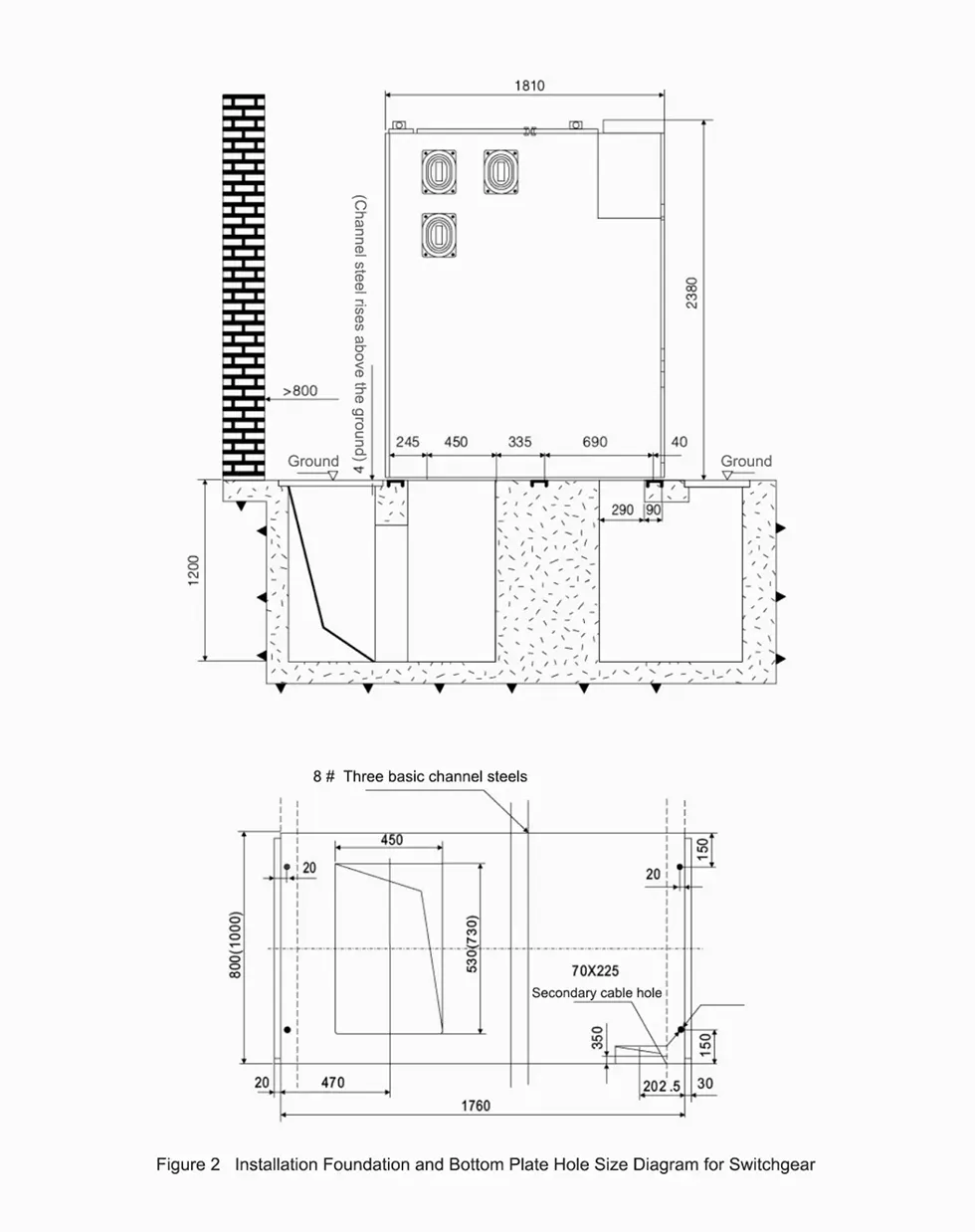

Diagrama de tamanho do furo da base de instalação e da placa inferior

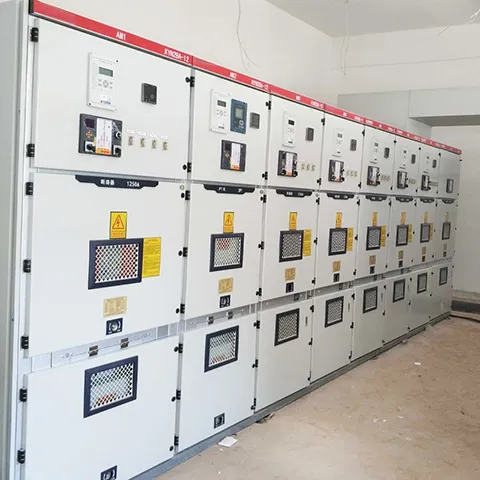

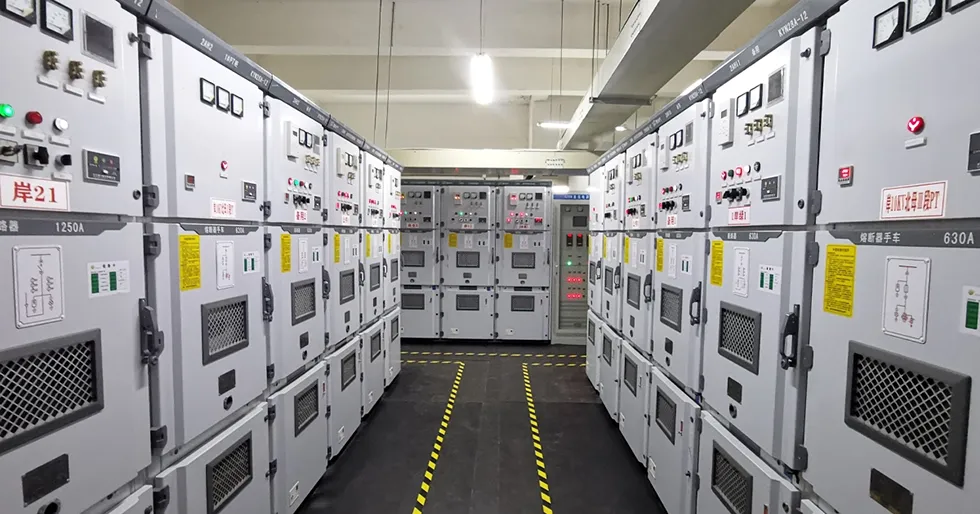

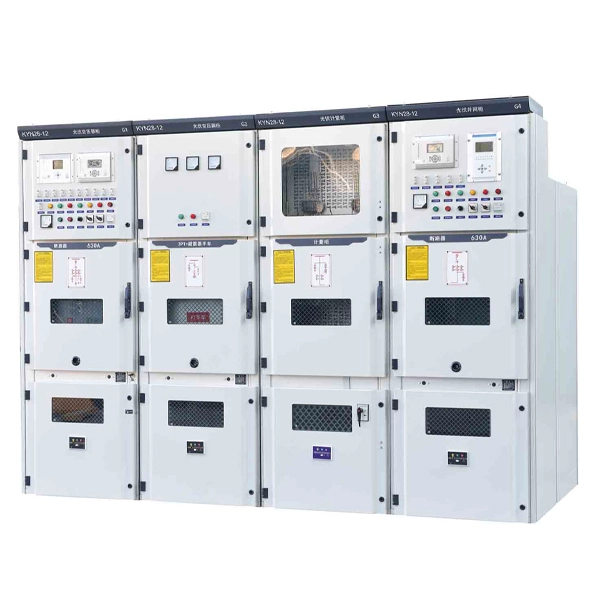

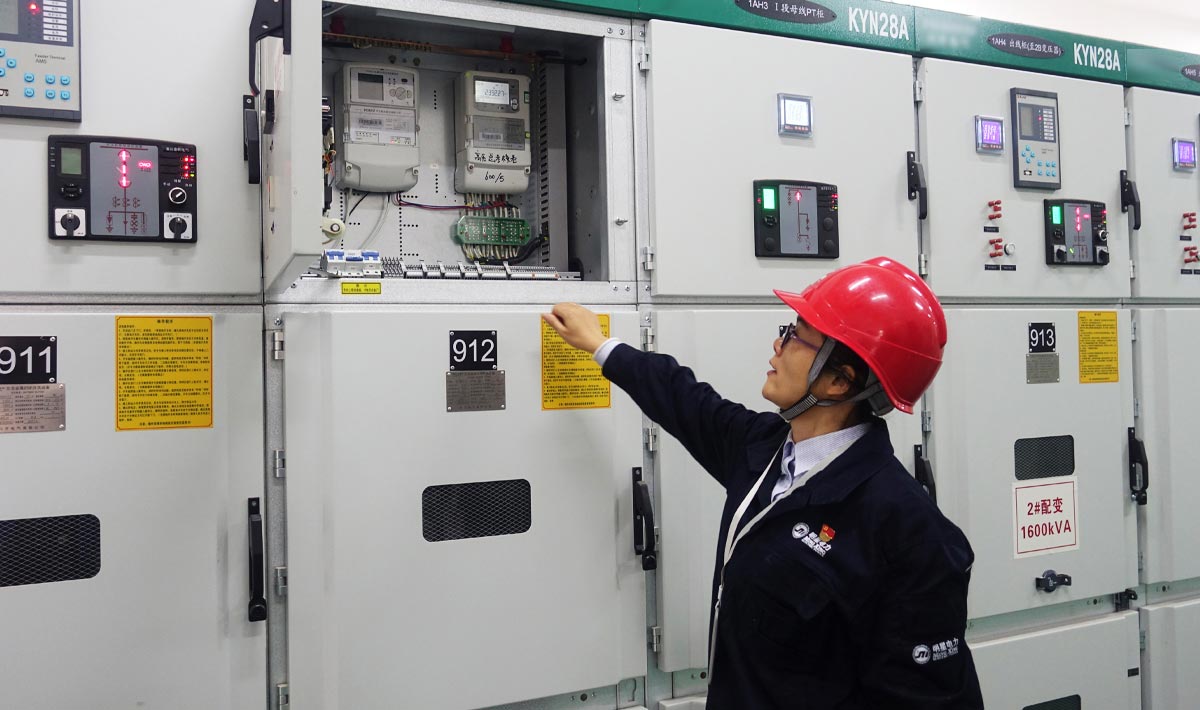

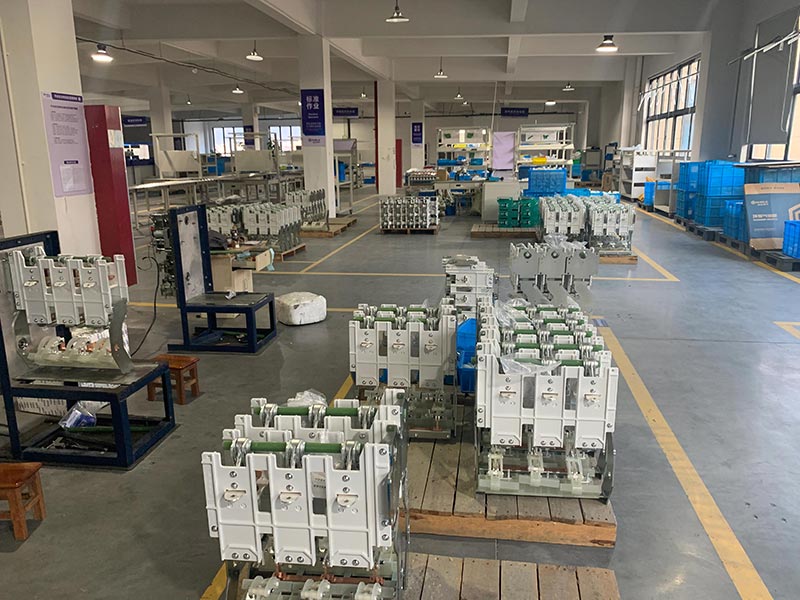

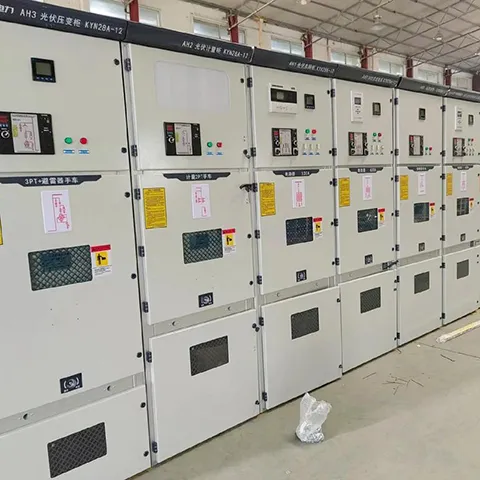

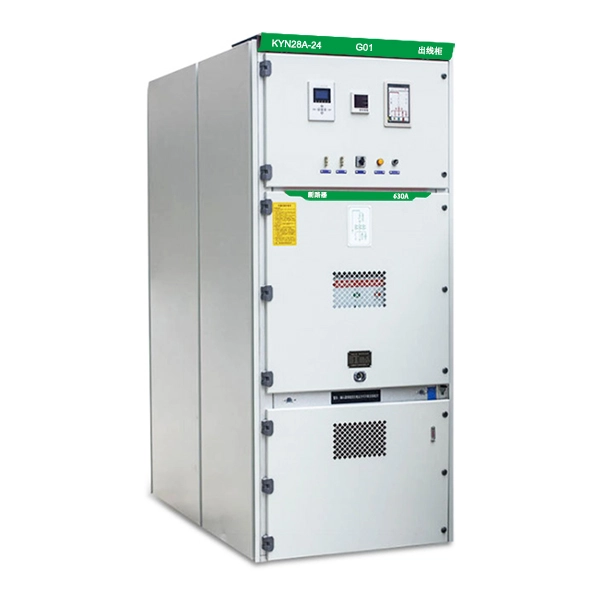

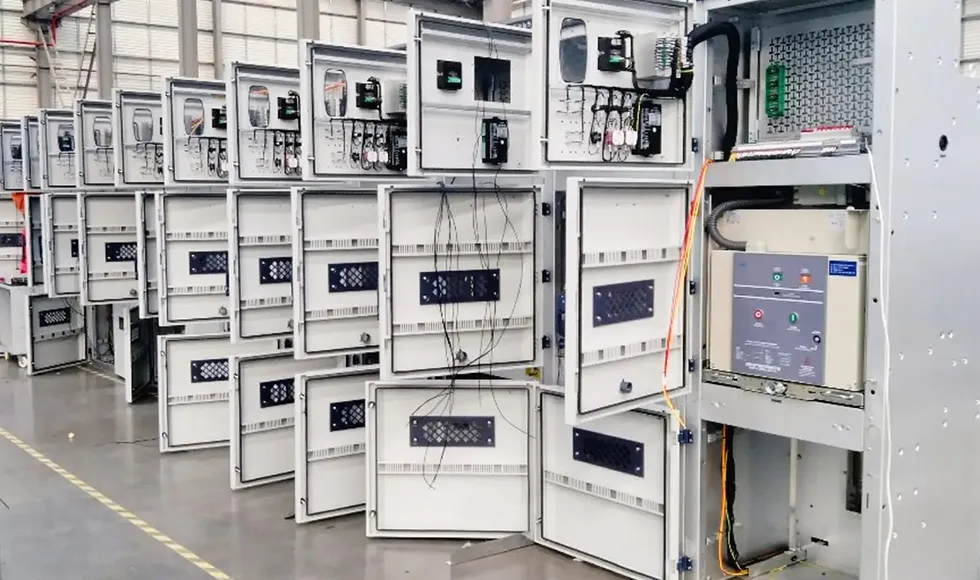

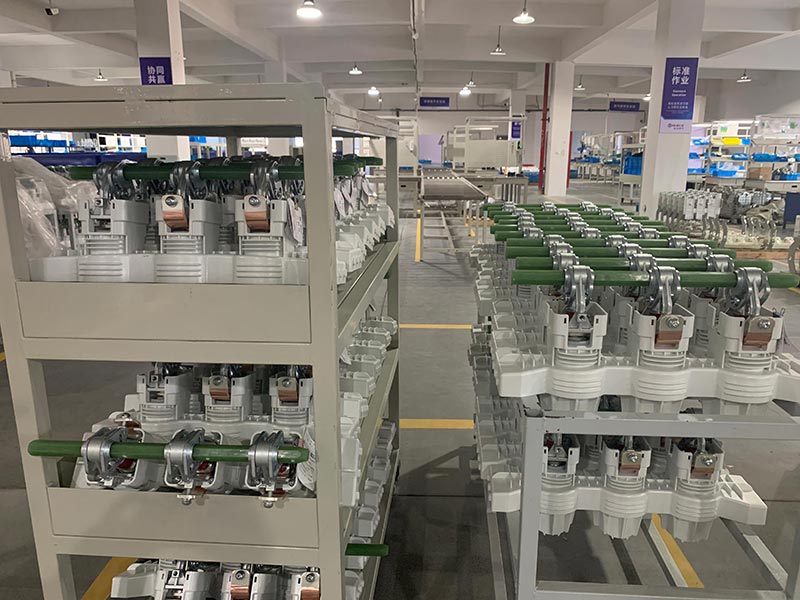

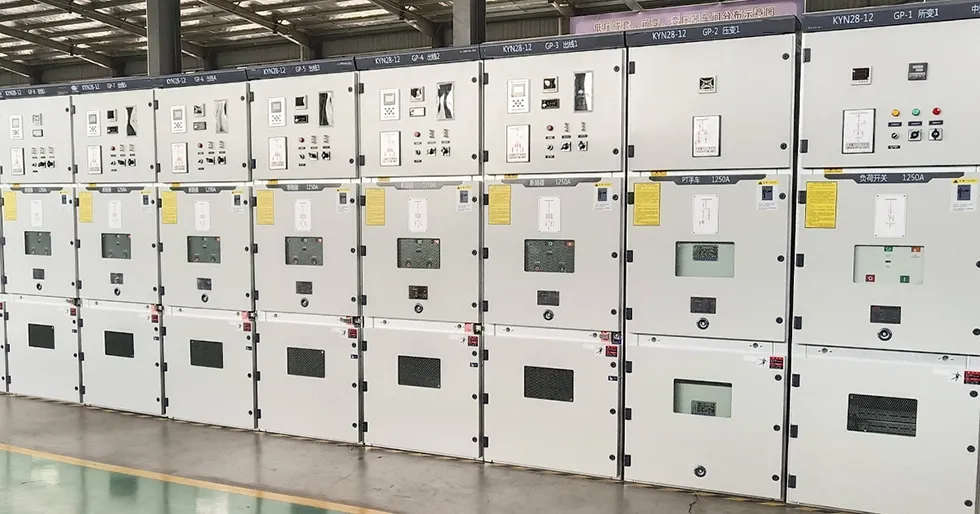

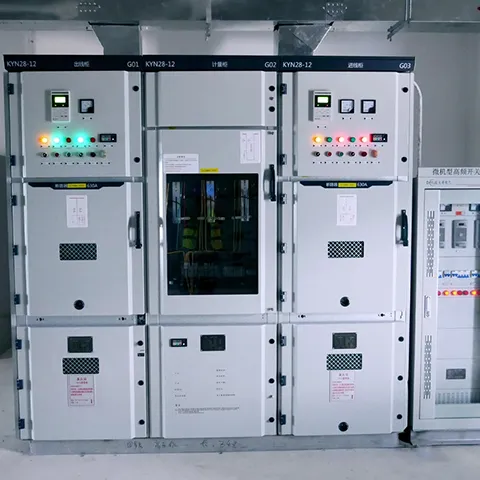

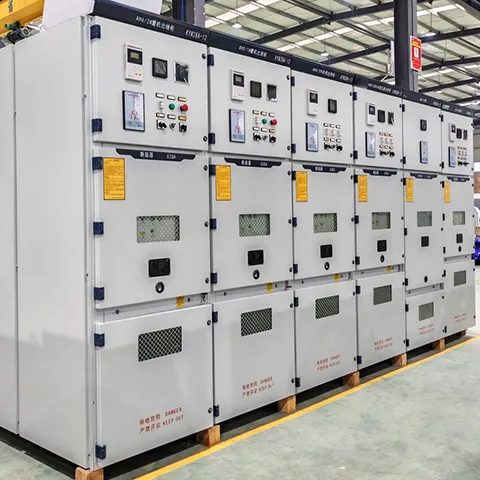

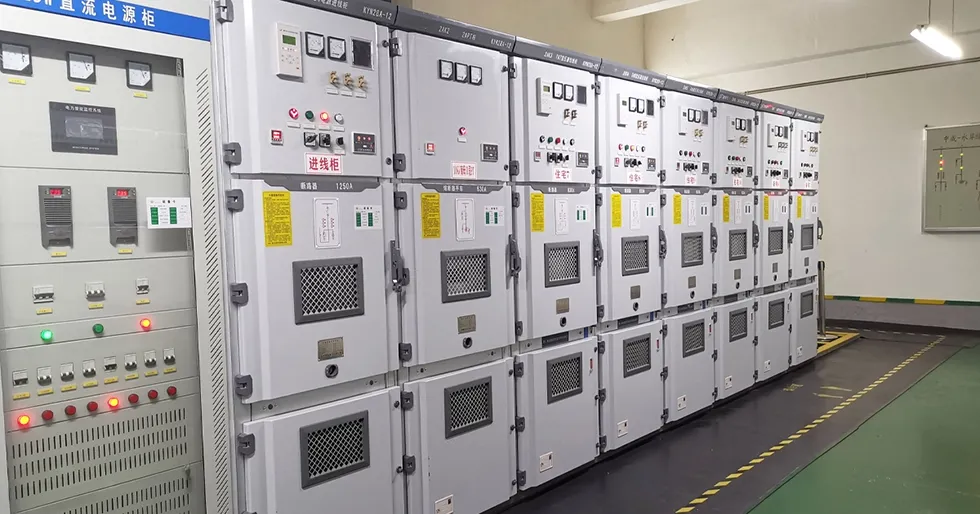

Mostra de produtos
