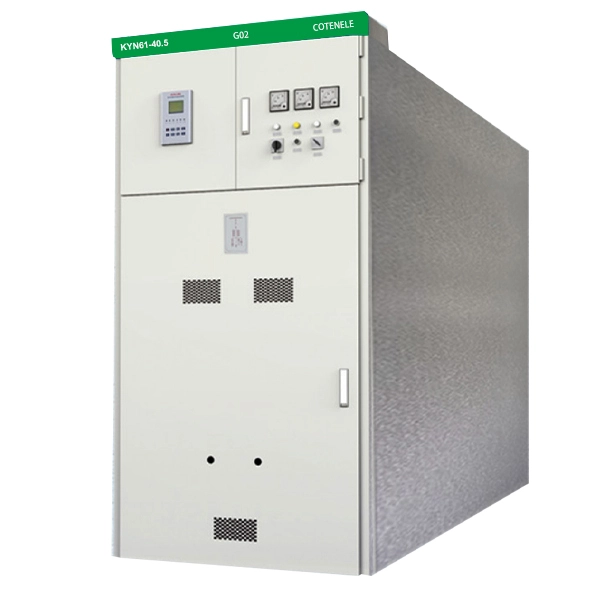

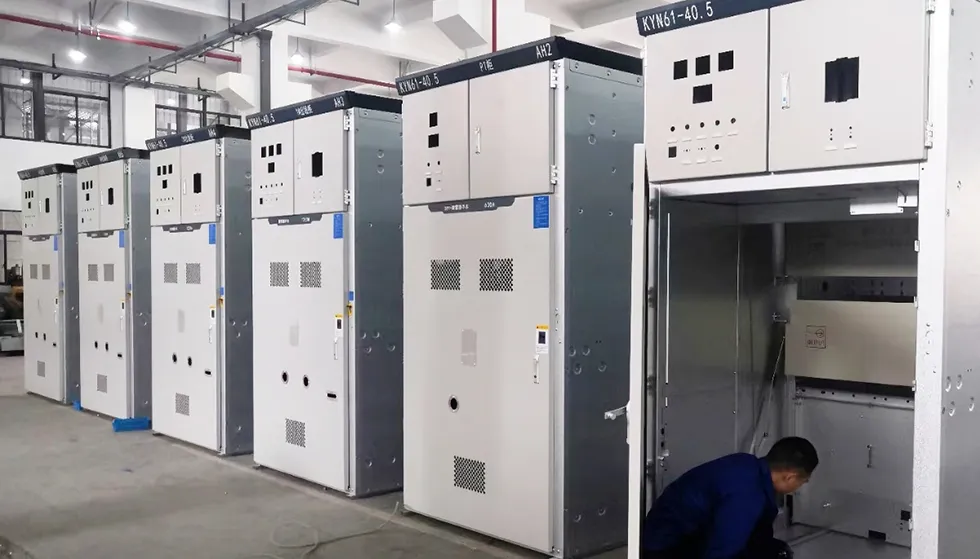

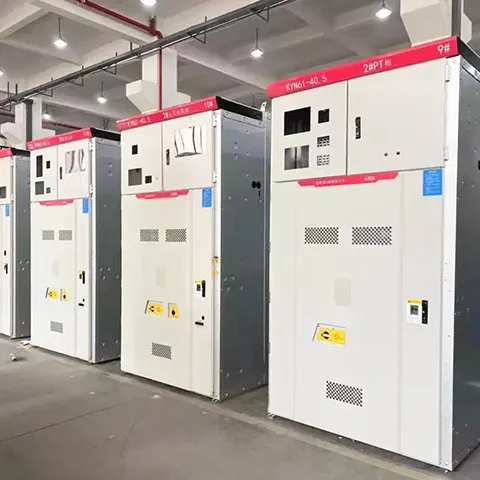

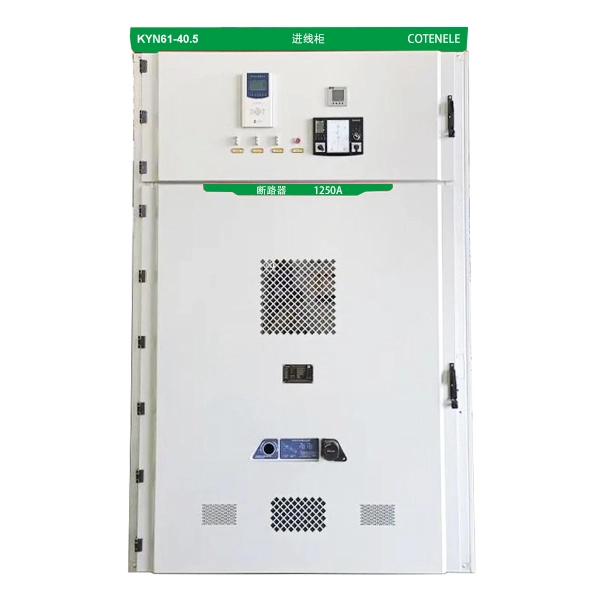

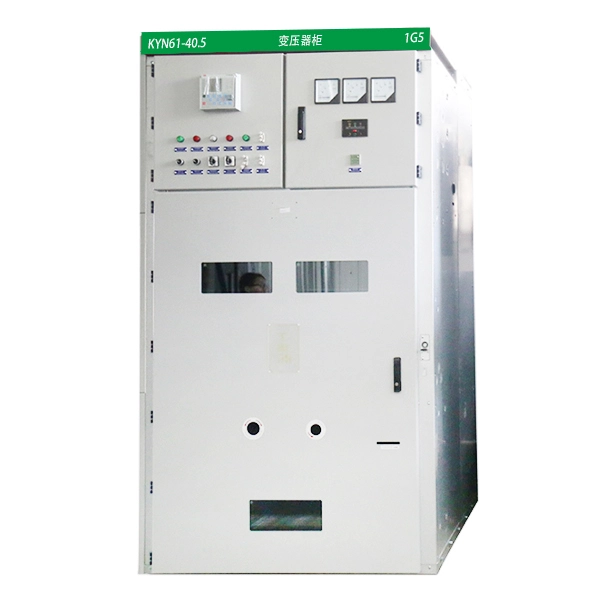

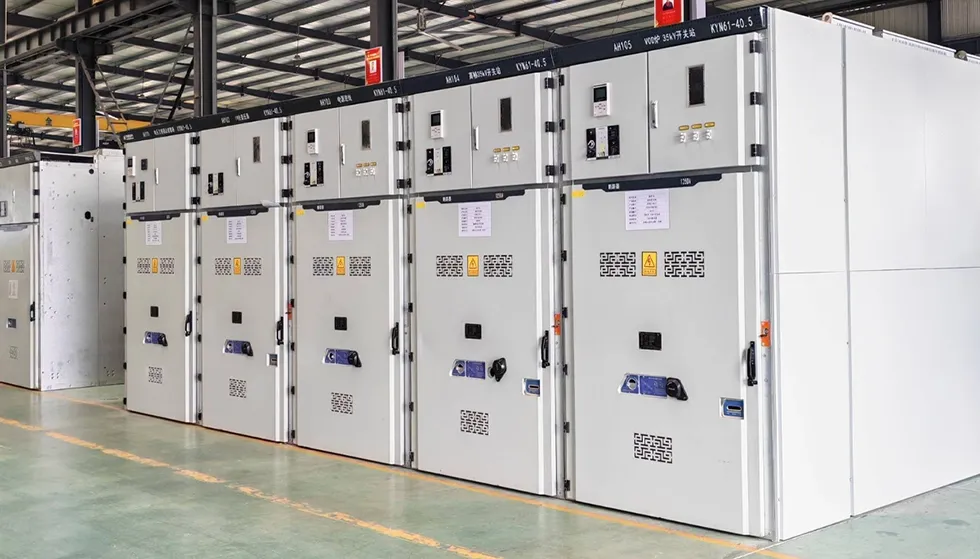

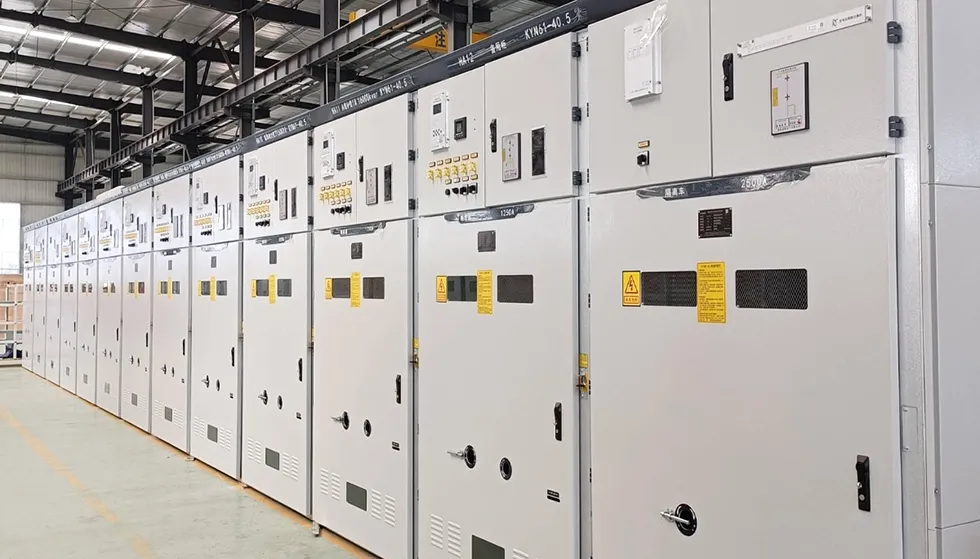

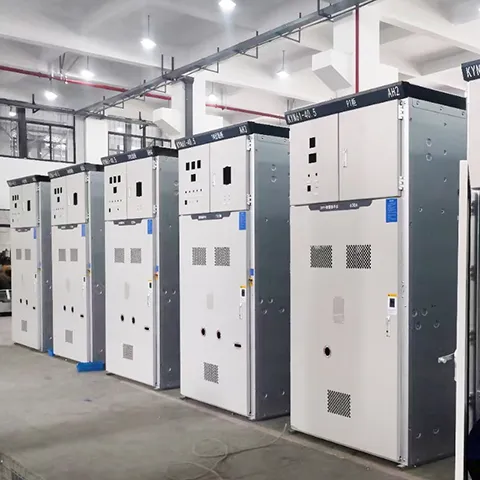

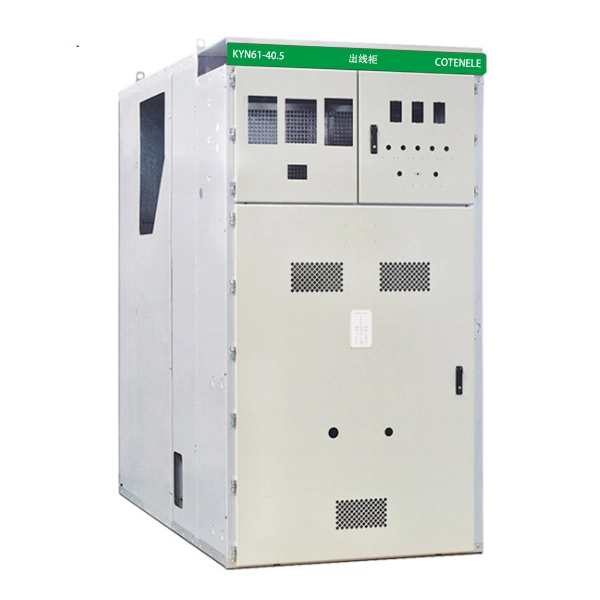

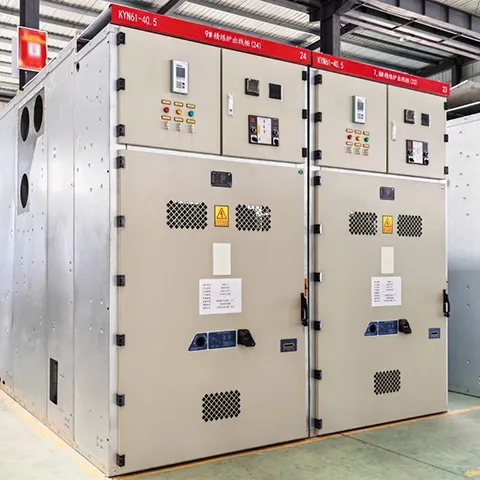

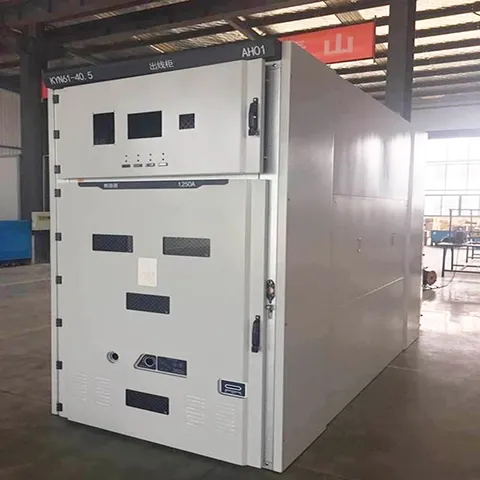

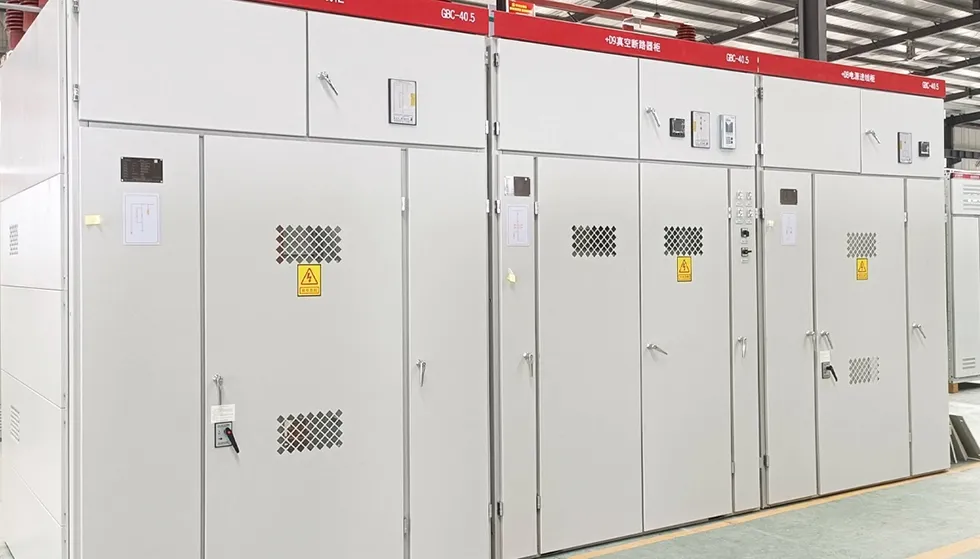

Painéis Metalclad Switchgear de média tensão 33KV

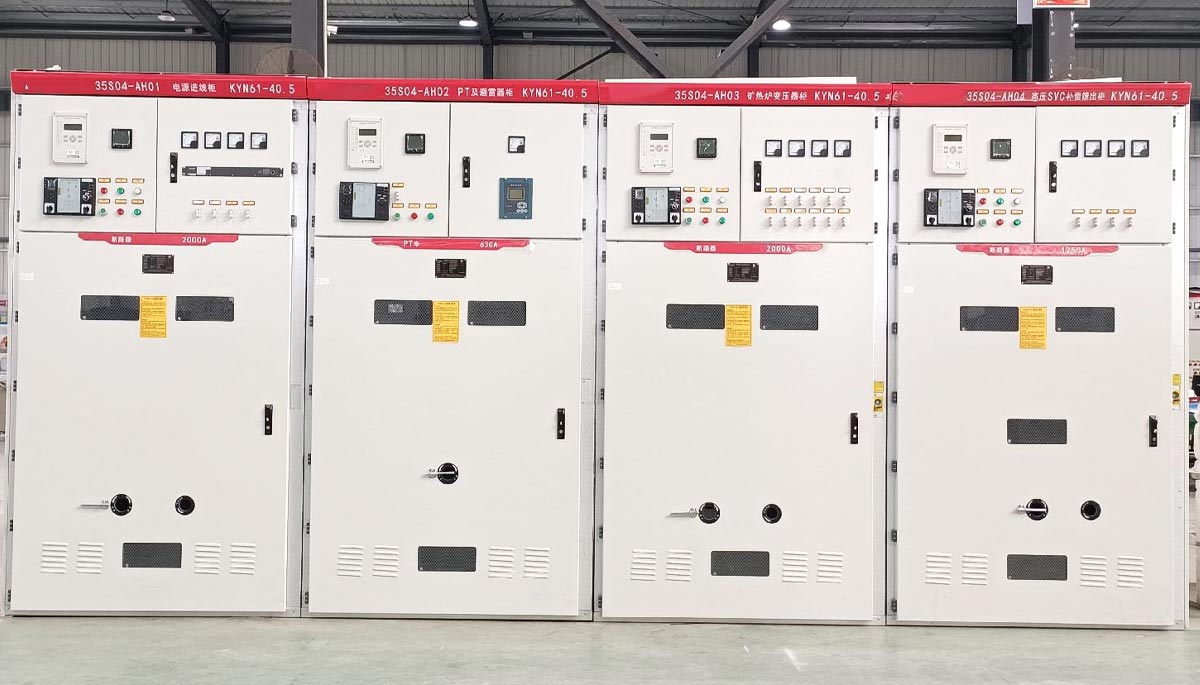

Os painéis de manobra revestidos de metal de média tensão de 33KV da série KYN61-40.5 são uma solução de aparelhagem interna amplamente utilizada para sistemas de transmissão e distribuição de energia de 35 kV. Sua designação completa é “Quadro de manobra CA blindado removível e metálico”. A Cotenele é um fabricante confiável e experiente deste tipo de equipamento.

O painel KYN61-40.5 é usado principalmente para controle, proteção e monitoramento de circuitos elétricos em sistemas de transmissão e distribuição de energia. Apresentando tecnologia madura, alta segurança operacional e desempenho comprovado, é amplamente aplicado em usinas de energia, subestações e redes de distribuição de energia industriais e de mineração.

Este painel está em conformidade com os seguintes padrões:

GB 3906 - Painel de distribuição em invólucro metálico de 3–35 kV CA

GB/T 11022 — Requisitos técnicos comuns para equipamentos de manobra e controle de alta tensão

IEC 62271-200 — Equipamento de controle e manobra em invólucro metálico CA para tensões nominais acima de 1 kV e até 52 kV

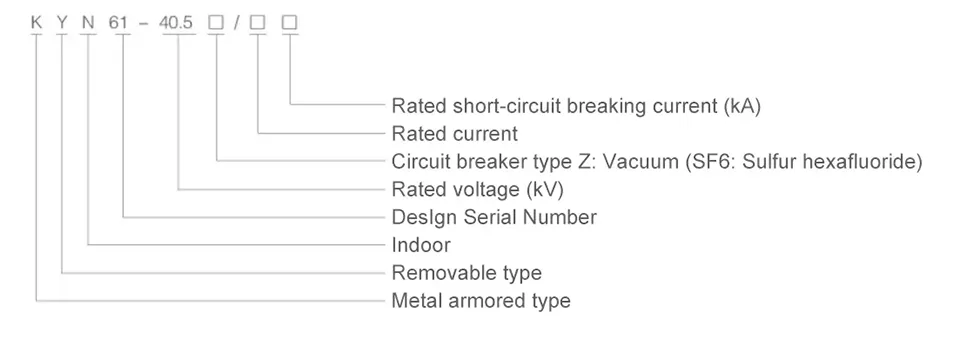

Modelo e significados

Principais parâmetros técnicos

Principais parâmetros técnicos para KYN61-40.5

Principais parâmetros técnicos para KYN61-40.5

Condições de trabalho

1. Temperatura do ar ambiente:A temperatura máxima será de +40°C e a temperatura mínima será de -10°C.

2. Altitude:O local de instalação não deverá exceder 100 m acima do nível do mar.

3. Umidade relativa ambiente:O valor médio diário não deve ser superior a 95% e o valor médio mensal não deve ser superior a 9o%.

4. Condições do ar ambiente:O equipamento não se destina a locais onde estejam presentes substâncias corrosivas, poluição pesada, gases inflamáveis ​​ou vibrações intensas.

5. Condições sísmicas:Caso ocorra um terremoto, sua intensidade não deve exceder a magnitude 8.

Quais são as aplicações do painel KYN61-40.5?

Os painéis de distribuição metalclad de média tensão da série KYN61-40.5 33KV são amplamente utilizados em:

1. Usinas de energia e subestações de rede (mais comuns)

2. Empresas industriais e de mineração (metalurgia, petroquímica, minas de carvão, cimento, fabricação automotiva, etc.)

3. Projetos de energias renováveis ​​(centrais fotovoltaicas, parques eólicos – nas suas subestações elevadoras ou de distribuição)

4. Infraestrutura (aeroportos, hospitais, arranha-céus, grandes complexos comerciais)

5. Aplicações especiais (locais de operação freqüentes)

Quais são as vantagens dos produtos para o painel KYN61-40.5?

Alta segurança:Totalmente blindado em metal e compartimentado, equipado com um abrangente sistema de intertravamento "cinco provas" para evitar operação incorreta e garantir a segurança do pessoal e do equipamento. Cada compartimento funcional possui um canal de alívio de pressão independente para direcionar as falhas de arco para longe do operador.

Alta confiabilidade:Longa vida útil do projeto; componentes principais, como o disjuntor e a chave de aterramento, podem realizar dezenas de milhares de operações mecânicas.

Configuração flexível:Compatível com várias marcas de disjuntores convencionais (por exemplo, ZN85 doméstico, ABB VD4, etc.) para atender a diferentes necessidades do usuário. Suporta vários esquemas de fiação principais (entrada/saída de cabo, entrada/saída de linha aérea, etc.).

Como comprar os Painéis de Aparelhagem Metalclad de Média Tensão 33KV?

Forneça as informações abaixo antes de fazer o pedido:

1. O diagrama unifilar do esquema do circuito principal, sua aplicação pretendida, a configuração específica do circuito principal, a planta baixa da sala de manobra e os desenhos de disposição e layout do equipamento. Será melhor se você puder fornecer os documentos detalhados dos requisitos do projeto.

2. Requisitos para funções de controle, medição e proteção do quadro de distribuição, bem como requisitos para outros equipamentos fechados e dispositivos de automação.

3. A designação do tipo, especificações técnicas e quantidade de cada componente elétrico utilizado no quadro.

4. Se for necessária uma ponte de barramentos entre as unidades do painel ou para o gabinete da linha de entrada, os seguintes dados detalhados deverão ser fornecidos: capacidade nominal de transporte de corrente da ponte de barramentos, seu vão e sua altura acima do piso.

5. Se o conjunto de manobra for utilizado em condições ambientais especiais, tais condições deverão ser especificadas detalhadamente no momento da realização do pedido.

6. Quaisquer outros requisitos especiais deverão ser discutidos e acordados com a nossa empresa.

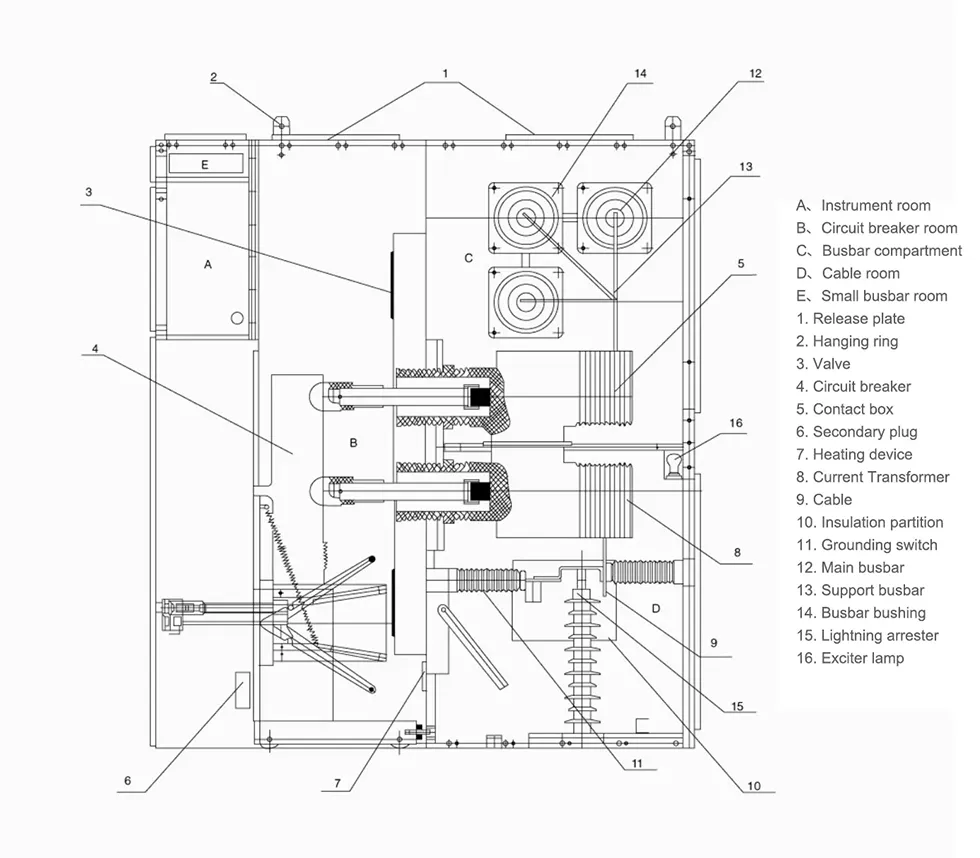

Aparência e dimensões
